Grindinis šildymas (šildomos grindys) - tai žemos temperatūros sistema, kuri šilumą paskirsto per visą grindų paviršių ir sukuria tolygų, komfortišką mikroklimatą. Šios sistemos efektyvumą lemia trys pagrindiniai parametrai: tinkamai parinktas šildymo tipas (vandens arba elektrinis), teisingai suprojektuotas kontūrų tankis ir kokybiškai įrėminti konstrukciniai sluoksniai. Sistema veikia žemos temperatūros režimu (25-35 °C diapazone), todėl šiluma tolygiai įšildo betoną ir grindų dangą. Sistema įšyla greitai, nes nereikia šildyti storos grindų konstrukcijos, todėl ji tinka mažoms patalpoms, atliekamoms renovacijoms ir zoniniam šildymui.
Grindų šilumos balansavimas ir pasirinktas šildymo tipas
Nepamėjama: grindų dangos ir pakloto bendra šiluminė varža turi būti ≤ 0,15 m²K/W. Vandens sistemai reikia ~8-10 cm grindų pakilimo (izoliacija + betonas). Vandens sistema → nauja statyba. Dideliems plotams reikia žemos temperatūros šilumos šaltinio, tolygios šildymo galios ir hidraulinio subalansavimo. Vandens sistema→ >25-30 m². Elektra → vonioms, pavienėms zonoms. Prasta izoliacija didina šilumos nuostolius ir mažina žemos temperatūros sistemų efektyvumą. Vandens sistema → A+/A++ klasės namams. Vandens sistema su šilumos siurbliu → optimaliausia. Vandens sistema → pastoviam režimui.
Medžiagos pasirinkimas ir dangų uztikrinimas

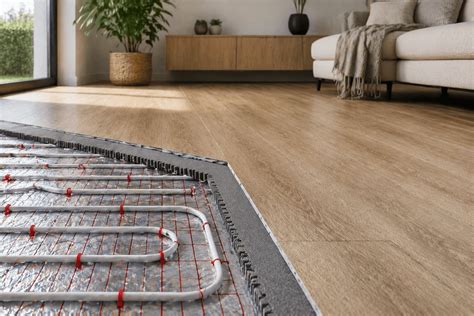

Vinilinė danga tinka grindiniam šildymui tik tada, kai dangos ir pakloto bendra šiluminė varža neviršija 0,15 m²K/W. Dėl didelio tankio ir mažo storio vinilas greitai įkaista ir efektyviai perduoda šilumą, todėl užtikrina mažesnes energijos sąnaudas. Inžinerinė mediena tinka grindiniam šildymui, jei gamintojas nurodo, kad danga gali būti eksploatuojama esant 27-29 °C paviršiaus temperatūrai. Kiliminė danga galima tik tuo atveju, jei visas sluoksnis virš šildymo sistemos (danga + paklotas) neviršija 0,15 m²K/W šiluminės varžos. Kiliminė danga turi būti žemo profilio, tankios struktūros ir pažymėta kaip tinkama naudoti su šildomomis grindimis. Tinkamai parinkta danga užtikrina tolygesnį šildymą ir mažesnį šilumos nuostolį.
Šaltos grindys žiemą ne tik kelia nepatogumą, bet ir didina šildymo sąskaitas. Per nešiltintas grindis senesnis namas gali prarasti iki 15-20 proc. Grindų šiltinimas yra vienas efektyviausių būdų sumažinti šilumos nuostolius. Grindų šiltinimas gali sumažinti šilumos nuostolius per grindis iki 80 proc. Nepriklausomai nuo pasirinktos medžiagos, grindų šiltinimo procesas remiasi tais pačiais principais: nuimkite seną grindų dangą, išvalykite paviršių, sutankinkite gruntą, įrengkite stabilizaciją ir plėvelę, klojimą - plokštės, o viršus - garso izoliacija ir galutinei dangai reikalingas garso izoliacinis paklotas.
Šiltinimo medžiagos ir jų savybės
- EPS putplastis - populiariausia Lietuvoje dėl kainos ir paprastų darbų. EPS70 tinka gyvenamosioms patalpoms, EPS80 - šildomoms grindims. Slėgis ir atsparumas: EPS70 iki 2100 kg/m², EPS100 iki 3000 kg/m². Trūkumai: prasta garso izoliacija ir drėgmės jautrumas.
- XPS - didelis atsparumas gniuždymui, mažas vandens sugėrimas, šiek tiek brangesnis už EPS, plonesnis sluoksnis pasiekia tą pačią šiluminę varžą.
- PIR plokštės - mažiausias šilumos laidumo koeficientas tarp išvardytų medžiagų, ypač tinkamos šildomoms grindims ir renovuojamiems pastatams.
- Akmens vata - nedegi, puikiai slopina garsą ir leidžia konstrukcijoms kvėpuoti; pagrindinis trūkumas - jautri drėgmei.
- Ekovata - perdirbta celiuliozė, impregnuojama natūraliais druskomis, kurios apsaugo nuo pelėsių ir graužikų.
Perlitbetonas arba termoizoliacinis lengvas BETONAS - modernūs sprendimai šildomoms grindims, pasižymi labai mažu šilumos laidumu ir geru garso sugertimi. Termobetonas TB2 dažnai pakeičia polistireninę izoliaciją.

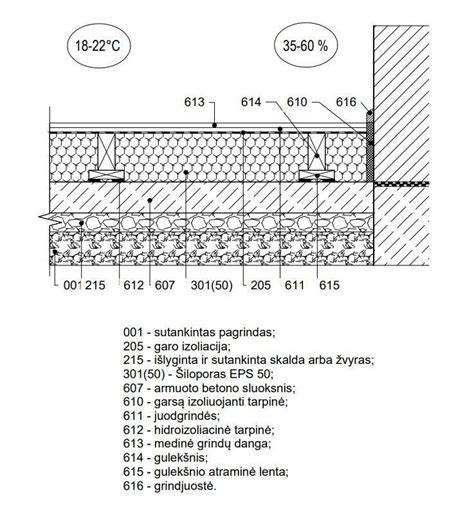

Geometrija, sluoksniai ir temperatūrinės siūlės
Izoliacijos storis - svarbiausias parametras, įtakojantis šilumos nuostolius. Pagrindiniai reikalavimai planuojant grindis:
- Grindų izoliacijos storis turi būti vientisas ir be tarpelių; tarp grindų ir sienos - termosandūra.
- Optimalus betono sluoksnis virš vamzdelių - apie 4,5 cm; viso betono ~6,5 cm sluoksnis.
- Jei grindys ant grunto, izoliacijos šiluminė varža turi būti ne mažesnė 2,86 m²K/W.
- Temperatūrinės siūlės įrengiamos visu patalpos perimetru ir durų angose, o skersai patalpos - jei ilgio/plotio santykis viršija 2:1 arba patalpa didesnė nei 8 m.
- Temperatūrinės siūlės vietose turi būti atkuriama danga ir sandariai uždaromos izoliacijų jungtys.
Aukščiausios kokybės danga - didelis tankis ir didelis šilumos laidumas-the didžiausią įtaką turi šildymo efektyvumui. Pirmiausia nustatykite, kurios medžiagos geriausiai tarnaus jūsų grindų konstrukcijose, atsižvelgiant į apkrovas, patalpos tipą ir klimato sąlygas.

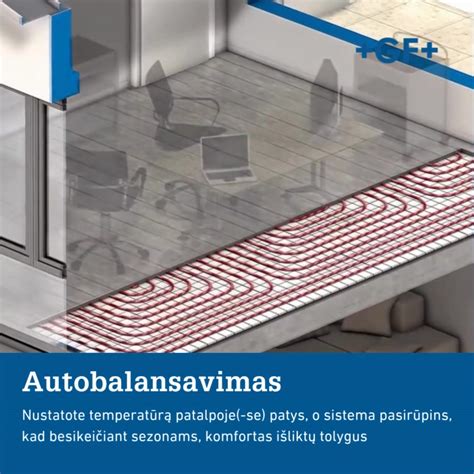

Vandens šildymo kontūrai ir valdymas
Šildomų grindų kontūrai gali būti „dviejų temperatūrų“ sistema, kai dalis patalpų šildomos grindimis įtraukiama į bendrą sistemą su radiatoriais. Tokiu atveju įvesti turi būti du vandens temperatūros režimai. Paukščiškai: vandens temperatūra vamzdeliuose svyruoja 35-55 °C, atstumas tarp vamzdelių - 10-30 cm. Reguliavimo įrenginiuose dažnai naudojamas trijų arba keturių eigų maišytuvas, kurio elektros pavara automatiškai reguliuoja šildymo kontūro temperatūrą. Taip pat galima montuoti vožtuvų reguliavimą grįžtamojo vamzdyno dalyje, kuris automatiškai palaiko norimą grįžtamojo vandens temperatūrą.
Svarbu įrengti automatinį šilumos balansas virš grindų šildymo kontūro, kuris ribotų įeinantį šilumos srautą, užtikrindamas stabilų patalpų klimato parametrų. Rekomenduojama avarinį ribotuvą nustatyti iki 60°C. Be to, norint palaikyti norimą patalpų klimatą, įdiegiama kambario temperatūros reguliatorių ant vidinės sienos, maždaug 1,5 m aukštyje.
Montavimo sekos ir praktiniai patarimai
Prieš pradedant darbus - nuėmus seną dangą, išvalius paviršių, paruošiamas pagrindas: sutankintas gruntas, sausas ir lygus paviršius, ant kurio klijuojama stabilizuojama plėvelė. Ant jos - skaidrios plokštės arba kitos plokštinės medžiagos (EPS, XPS, PIR arba mineralinės vatos plokštės). Antrą sluoksnį klokite su persidengimu, kad siūlės nesutaptų ir nesudarytų šilumos tiltų. Ant plokščių dedamas armatūros tinklas ir liejamas ne plonesnis kaip 4 cm betono sluoksnis. Galutinei dangai - garso izoliacinis paklotas. Plytelėms naudojami lankstūs klijai, skirti šildomoms grindims. Darbus patartina atlikti šiltuoju metų laiku, kai oro drėgmė mažesnė. Jei planuojate grindinio šildymo sistemą, vamzdelius montuokite prieš betonavimą, pritvirtindami prie armatūros tinklo.
Dažnai siūlomos skirtingos šilumą izoliuojančios medžiagos: EPS, XPS, PIR, akmens vata, ekovata ir kt. Paprastai EPS yra pigiausia, tačiau turi ribotą garso izoliaciją ir drėgmės atsparumą. PIR plokštės pasižymi mažiausiu šilumos laidumo koeficientu, todėl didesnė kaina, bet mažesnis sluoksnio storis. XPS - brangesnė už EPS, bet geresnė atsparumas drėgmei. Akmens vata - gera garso izoliacija, bet drėgmės poveikis. Ekovata - aplinkosauginis sprendimas su gera šilumine izoliacija. Perlitbetonas suteikia mažą šilumos laidumą ir gerą garso izoliaciją, o Termobetonas TB2 konkuruoja su PIR plokštėmis.
Kainos, planavimas ir paramos galimybės
Statybinės išlaidos priklauso nuo pasirinktų medžiagų ir plotų. EPS putplastis dažnai yra pigiausias variantas, o XPS ir PIR - brangesni, bet veiksmingesni. Ekologiškos izoliacijos (ekovata) ir perlitbetonas taip pat turi savo privalumų. Investicija atsimokė per 5-10 metų dėl sumažėtų šilumos nuostolių. Patarimai, kaip sutaupyti: sumontuoti patiems gali būti iki pusės bendrų išlaidų. Prieš pradedant projektą rekomenduojama pasikonsultuoti su energijos auditoriumi, kuris apskaičiuos tikslų namo šilumos nuostolių balansą. APVA administruoja daugiabučių namų modernizavimo programas - galimybė gauti finansinę paramą energijos efektyvumui didinti.
Prieš pradedant darbus būtina įvertinti grindų drėgmę matuokliais, ypač pirmame aukšte ar virš rūsio. Planuojant, rekomenduojama šiltinti patalpas šiltuoju metų laikotarpiu, kai džiovinti galima be papildomos drėgmės. Jei drebuliai ar per dideli projekto tempai, pradėkite nuo mažesnės patalpos, pavyzdžiui, sandėliuko ar koridoriaus. Galiausiai - svarbios yra teisės ir leidimai. Paprastiems grindų šiltinimo darbams bute ar privačiame name leidimų nereikia, tačiau didesnė renovacija ar keitimas konstrukcijų gali reikalauti savivaldybės leidimo.
Rekomendacijų santrauka
1) Teisingas pasirinkimas: vandens arba elektra, atsižvelgiant į ploto dydį ir energijos šaltinius. 2) Tinkamai suprojektuotas kontūrų tankis ir kokybiški konstrukciniai sluoksniai. 3) Kruopštus montavimas ir laikas džiūvimui/džiovinimui. 4) Tinkama hidroizoliacija, temperatūrinės siūlės ir šilumos izoliacijos storis. 5) Tikslus šildymo valdymas - reguliuojamasis thermostat. 6) Patikimos danga ir dangų suderinamumas su šildymu. 7) Darbams naudoti tik patikimas medžiagas ir laikytis technologijos.
