Grindinis šildymas tampa vis populiaresnis Lietuvoje dėl savo efektyvumo, komforto ir ekonomiškumo. Tačiau norint, kad sistema veiktų nepriekaištingai, itin svarbu suprasti vieną jos pagrindinių elementų - grindinio šildymo maišymo mazgą. Šis komponentas atsakingas už tai, kad į vamzdžius patektų tinkamos temperatūros vanduo.
Grindinio šildymo sistema - puikus dalykas, kai veikia sklandžiai. Bet štai problema: jūsų katilas gamina vandenį, įkaitusį iki 70-80 laipsnių, o grindinio šildymo vamzdynams reikia vos 35-45 laipsnių. Kaip tą išspręsti? Čia ir ateina į pagalbą pamaišymo mazgas - tai tarsi protingas „maišytojas”, kuris sumaišo karštą vandenį iš katilo su atvėsusiu vandeniu iš grįžtamojo vamzdyno ir paduoda į grindinio šildymo kontūrus būtent tokios temperatūros vandenį, koks reikalingas.
Be tokio mazgo grindinio šildymas tiesiog neveiks normaliai. Per karštas vanduo gali sugadinti grindų dangą, sukelti diskomfortą, o svarbiausia - sistema dirbs neefektyviai ir eikvos energiją. Pamaišymo mazgas užtikrina, kad temperatūra būtų stabiliai palaikoma ir automatiškai reguliuojama priklausomai nuo lauko temperatūros ar kitų parametrų.

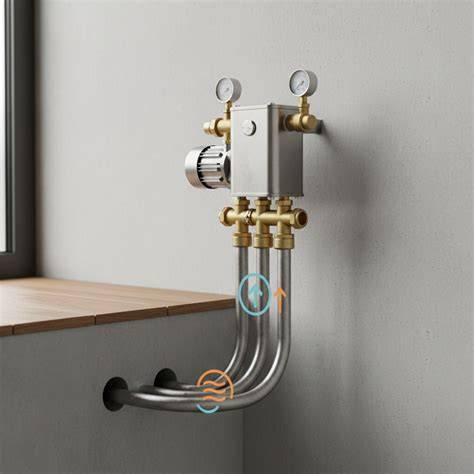

Pamaišymo mazgas yra įrenginys, mažinantis šildymo terpės temperatūrą, pvz. vandens iš centrinio šildymo iki paviršiaus šildymui tinkamos temperatūros. Atidarius sistemos tiekimo ir grąžinimo rutulinį vožtuvą ir paleidus siurblį, trijų krypčių termostatiniame maišymo vožtuve sumaišomas vanduo iš šilumos šaltinio su vandeniu, grįžtančiu iš grindų šildymo kontūro. Maišymo vožtuvo termostatinis elementas nurodo vandens srauto dydį, kurio vandens, išeinančio iš termostatinio maišymo vožtuvo, temperatūra yra artima vožtuvo rankenėle nustatytai vertei.
Maišymo mazgo veikimo principas ir tipai
Maišymo mazgas - tai techninis įrenginys, kuris užtikrina, kad į grindinio šildymo sistemą patektų optimalios temperatūros vanduo. Kadangi grindinis šildymas naudoja žemesnės temperatūros vandenį nei radiatorinė sistema, pagrindinė mazgo funkcija yra maišyti karštą vandenį iš katilo ar šildymo šaltinio su grįžtamuoju, jau atvėsusiu vandeniu. Grindinio šildymo maišymo mazgas veikia pagal paprastą, tačiau itin efektyvų principą: kai sistema gauna per karštą vandenį, vožtuvas automatiškai įleidžia daugiau grįžtamojo srauto, taip mažindamas tiekiamo vandens temperatūrą. Kai vanduo tampa per šaltas, padidėja karšto vandens dalis.
Šiuolaikinėje rinkoje galima rasti kelių tipų maišymo mazgų. Pasirinkimas priklauso nuo jūsų šildymo sistemos dydžio, sudėtingumo ir biudžeto.
- Dviejų eigų mazgai su termostatiniais maišytuvais - paprasčiausias ir pigiausias variantas mažesniuose namuose. Kaina dažnai 150-400 eurų, montavimas paprastas. Trūkumai: temperatūra gali svyruoti keliomis laipsniais, reguliavimas mechaninis, nuolatinis lauko sąlygų poveikis gali būti nemažai rankinio įsikišimo.
- Trijų eigų mazgai su termostatiniais maišytuvais - šiek tiek pažangesnis variantas, stabiliau veikiantis, mažesni temperatūros svyravimai. Kaina dažnai 250-600 eurų. Reguliavimas vis dar mechaninis, be išmaniųjų funkcijų.
- Mazgai su oriniais termostatu ir servopavara - rimtesnė įranga, automatinis prisitaikymas prie oro sąlygų. Kaina 400-900 eurų. Investicija atsiperia: gali sutaupyti apie 15-20% šildymo išlaidų.
- Mazgai su patalpos termostatu ir servopavara - termostatas viduje, tiksliai palaiko temperatūrą patalpose. Kaina panaši kaip ir ankstesnių variantų. Priklauso nuo to, ar jums svarbu greitesnė ar lėtesnė atsako į oro pokyčius.
- Išmanieji mazgai su PWM reguliavimu - naujausios technologijos: tiksliai valdo servopavaros darbą, integruota valdymo elektronika, galimybė naudoti WiFi ir išmanųjį telefoną. Kaina 600-1500 eurų ar daugiau. Galutinis pranašumas - iki 25-30% sutaupymas šildymo išlaidų, ypač dideliuose namuose.
- Mazgai su kintamo greičio siurblais - siurblys prisitaiko prie poreikio, didelis energijos sutaupymas (iki 70% palyginti su fiksuoto greičio siurbliu). Paprastai vertinama kaip jėga papildomai investuoti, tačiau ilgalaikėje perspektyvoje atsiperka.
Jei renkatės pamaišymo mazgą, svarbu atsižvelgti į namo dydį, kontūrų ilgį, šilumos poreikį ir biudžetą. Didesniems namams rekomenduojama išmanioji sistema su PWM reguliavimu ir kintamo greičio siurbliu, o mažesniems - paprastesni dviejų ar trijų eigų mazgai su termostatiniu maišytuvu.
Kada reikalingas pamaišymo mazgas?
Pamaišymo mazgas montuojamas tuomet, kai nenorite, kad tokia pati temperatūra iš katilo keliautų į grindis (pvz. +60C). Optimali grindinio šildymo temperatūra dažniausiai yra nuo 30 iki 45 °C. Kieto kuro katilui gali būti reikalinga nedidelė akumuliacinė talpa, kad būtų užtikrintas stabilus katilo galingumo valdymas. Pirmasis grįžtančio vandens temperatūros į katilą pamaišymo (ribojimo) mazgas turėtų būti sumontuotas visada, siekiant apsaugoti katilą nuo kondensacijos ir prakiurimo. Antrasis mazgas, bent su rankiniu reguliavimu, taip pat būtų naudotinas.
Grindinio šildymo projektas ir skaičiavimai yra būtini. Jie padeda įvertinti šilumos charakteristikas, baldų išdėstymą patalpoje ir kitus veiksnius, kurie įtakoja kontūro temperatūrą.
Kaip pasirinkti tinkamą mazgą savo namui?
Mažam namui iki 100 kvadratinių metrų su vienu kontūru pakaks paprasčiausio dviejų ar trijų eigų mazgo su termostatiniu maišytuvu. Jei biudžetas leidžia, pridėkite kintamo greičio siurblį - tai bus protingiausias pasirinkimas. Vidutiniam namui rekomenduotina mazgą su oriniu termostatu ir servopavara. Dideliam namui ar namui su keliomis zonomis verta investuoti į išmanųjį mazgą su PWM reguliavimu ir kintamo greičio siurbliu.
Jei statote naują namą ir planuojate šildymo sistemą, būtina investuoti į kokybišką pamaišymo mazgą. Prastas mazgas gali sugadinti visą brangiai įrengtą grindinio šildymo sistemą, o geras mazgas užtikrins efektyvų ir patikimą darbą dešimtmečius. Taip pat svarbu nepamiršti apie mazgo komplektaciją: balansiniai ventiliai, oro išleidimo ventiliai, drenažo čiaupai, manometrai, termometrai. Tai nėra prabanga, o būtinybė normaliam sistemos darbui ir priežiūrai.
Montavimas, priežiūra ir gamintojai
Pamaišymo mazgas nėra įrenginys, kurį galima nusipirkti internetu ir tiesiog pritvirtinti prie sienos. Neteisingas montavimas gali sukelti daugybę problemų, todėl patikėkite darbą profesionalams. Geras specialistas padės pasirinkti tinkamą mazgą jūsų sistemai ir atlikti montavimą su garantija. Rinkoje dominuoja vardai: Valtec, Oventrop, Herz, Meibes, Watts. Lietuvoje populiarūs ir vietos gamintojai, kurie dažnai siūlo gerą kainos ir kokybės santykį.
Priežiūra taip pat svarbi. Kartą per metus verta patikrinti, ar nekaupia oro sistemoje, ar rodo teisingai manometrai ir termometrai, ar nėra nuotėkių. Jei mazgas turi servopavarą, kartais gali prireikti jos kalibracijos. Jei vanduo kietas (daug kalkių), rekomenduojama įrengti vandens minkštinimą. Kalkės gali sutrumpinti įrangos tarnavimo laiką, ypač naudojant gręžinio vandenį.
Grindinio šildymo sistema su tinkamu pamaišymo mazgu yra investicija į komfortą ir ekonomiją ilgus metus. Šiuolaikiniai mazgai yra patikimi, efektyvūs ir gali sutaupyti ženkliai energijos, palyginti su senesniais sprendimais.
