Grindų konstrukcija ofise apima daugybę sprendimų, pagal kuriuos pasirenkama tinkamiausia sistema - nuo grindų ant grunto iki sausųjų grindų ir šildomų grindų variantų. Tuo pačiu metu būtina suprasti rizikas ir naudą, susijusią su skirtingomis medžiagomis, drėgmės sąlygomis bei apkrovomis. Turinys aprėpia keletą pagrindinių sričių: juodgrindės įrengimą, grindų šiltinimą, betonavimą, senų grindų šiltinimą, sausųjų grindų konstrukcijas, bei populiariausias dangas ir jų taikymo ypatybes.

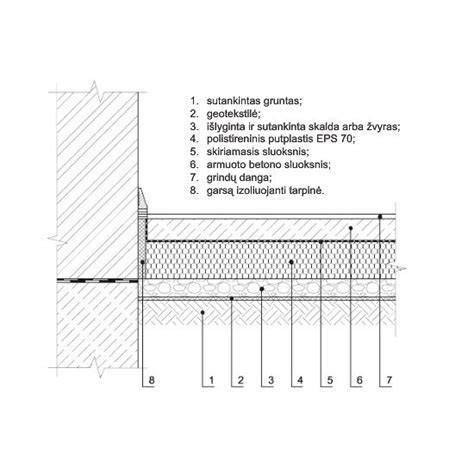

Grindys ant grunto: pagrindiniai sprendimai ir jų įvertinimas
Jeigu pamatas apšiltintas, o grunto sluoksnis po grindimis neįdrėksta ir neperšąla, juodgrindės nebūtinos - jos papildomos šilumos nesuteikia, nes gruntas po jomis praktiškai išlieka vienodos temperatūros. Tokiu atveju nukasamas paviršinis grunto sluoksnis, užpilamas 10-15 cm sluoksnis smėlio arba smulkaus žvyro ir sutankinamas vibro plokšte. Įrengiant grindis ant gronto, pirmiausia paruošiamas apatinis grunto sluoksnis - jis turi būti papildytas arba nukastas tiek, kad grindų šiltinimo sluoksnis pasiektų fasadų šiltinimo sluoksnio lygį. Standartinis sutankinto grunto ar smėlio sluoksnis paprastai siekia apie 10-15 cm, bet priklauso nuo situacijos. Taip pat reikia nepamiršti, kad trombuojant smėlio ar žvyro sluoksnį jo storis sumažės apie 30 proc., priklausomai nuo struktūros. Svarbu, kad smėlio ar žvyro sluoksnis būtų gerai sutankintas ir lygus, laikoma, kad 1 ilginiame metre nuokrypis gali būti iki 4 mm, 10 metrų - iki 12 mm. Antra - labai svarbu, kad gruntas būtų laidus vandeniui, kad termoizoliacija būtų apsaugota nuo drėgmės. Jeigu gruntinis vanduo aukštai ir yra pavojus, kad grunto sluoksnis bus nuolat drėgnas, liejamos juodgrindės. Tuo pačiu juodgrindės yra lygus ir tvirtas pagrindas šiltinimo plokštėms. Ant sutankinto paviršiaus klojama 200 mikronų storio polietileno plėvelė, kai kas naudoja geotekstilės paklotą. Grindų plėvelės kraštai užleidžiami ant sienų ir priklijuojami putplasčio atraižomis, kurios reikalingos šilumos tiltelio eliminavimui ir betono įražoms perimti. Polietileno plėvelė nelaidi vandeniui, o geotekstilė iš viršaus vandenį praleidžia. Į grindų konstrukciją patekus vandeniui, jis nutekės į gruntą. Bet tai vienas iš perteklinių sprendimų, nes tikimybė, kad gyvenamosiose patalpose vanduo prasiskverbs pro grindų dangą į šiltinimo sluoksnį, nėra didelė. Polietileno plėvelė naudinga tuo atveju, jei aplink pastatą nėra drenažo ir yra rizika, jog gruntinis vanduo gali pasiekti grindų pagrindą.
Juodgrindžių įrengimas: juodgrindės įrengiamos iš smėlbetonio mišinio, standartinis sluoksnio storis 50-100 mm, jis išlyginamas ir užtrinamas. Įrengus juodgrindes, reikia palaukti kol sluoksnis išdžius. Jeigu apatinis betono juodgrindžių sluoksnis dar gali būti drėgnas, arba, jei yra drėgmės pavojus iš sutrombuoto sluoksnio apačios, profesionalai ant termoizoliacinio sluoksnio nerekomenduoja kloti drėgmei nelaidžios polietileno plėvelės, nes ji užkerta kelią tolygiam drėgmės pasišalinimui iš grindų konstrukcijos. Tokiu atveju geriau naudoti geotekstilę. Grindų juodgrindžių nusistatymas suteikia lygius pagrindus šiltinimo plokštėms.
Grindų šiltinimas: medžiagos ir principai
Patiesus plėvelę, grindų plotas šiltinamas polistireninio putplasčio plokštėmis. Norint turėti šiltas grindis, jos dengiamos dviem putplasčio plokščių sluoksniais. Jei tai nauja statyba, terminoziacijos storį nurodo konstruktorius, storis priklauso nuo norimos energinės klasės ir konstrukcijos šilumos perdavimo koeficiento (šiluminės varžos).
Ant grindų virš grunto su šilumos izoliacija po armuoto betono sluoksniu rekomenduojamas EPS plokščių storis. Plokščių storis ir jų atsparumas gniuždymui lemia apkrovas. EPS 70 tinka grindims iki 2100 kg/m2, EPS 100 - iki 3000 kg/m2. Jei apkrova didesnė, konstruktorius nurodo kitą tipą. Ilgalaikė menorė - polistireninis putplastis dėl mažo vandens įmirkio ir pastoviai nekintančių savybių laikomas tinkamiausia medžiaga grindų šiltinimui. Siūlės tarp plokščių neturi sutapti; jeigu susidaro tarpai, užsandarinti putplasčio atraižomis.
Skiriamojo sluoksnio paskirtis - užkirsti kelią betonui patekti į plyšelius tarp putplasčio plokščių. Ant skiriamojo sluoksnio montuojama armatūra, optimalus tinklo tankis - 10x10 cm, armatūra turi būti pakelta, kad betonas pasiektų pagrindą. Jei bus šildomos grindys, ant armatūros tinklo tvirtinami grindų šildymo vamzdeliai. Tokiu atveju rekomenduojamas bent 7 cm storio viršutinis betono sluoksnis. Ši taisyklė galioja tik tuo atveju, jei nėra grindų šildymo kilimėlių - elektrinis šildymas dedamas tiesiog po dangomis.
Grindų betonavimas ir šildomos grindys
Betonavimo procesas priklauso nuo to, ar numatomas grindų šildymas. Jei šildymas bus, ant armatūros tinklo tvirtinami vamzdelių kontūrai, o viršutinis betono sluoksnis turi būti storas. Jei šildymas nenumatomas, betono sluoksnio storis - bent 5 cm, naudojant smėlio-cementinių mišinių pasirinkimą. Betono paviršius lyginamas ir glaistomas; dideliuose plotuose reikia įpjauti kompensacines siūles. Tinkamai suformuotas paviršius turi būti šaltas, kad išdžiūvimo laikotarpis būtų valdomas.
Jeigu grindys šildomos, turi būti suplanuoti vamzdelių kontūrai ir sumontuoti anksčiau nei įliejamas paskutinis sluoksnis. Jei šildymo vamzdelių nėra, viršutinį sluoksnį sudaro 5 cm smėlio-cemento sluoksnis. Potensialus lietuviškas oro sąlygas reikėtų įvertinti projektuojant šildomų grindų projektą.
Senų grindų šiltinimas ir sausosios grindys
Senuose pastatuose grindys dažnai įrengiamos ant lagių. Jei reikia apšiltinti, nereikia tankinti grunto - galima klojant termoizoliaciją tarp lagių arba purškiant poliuretano putas. Jeigu reikalingos naujos lages, būtina įbetonuoti bent 5 cm iškilusius betono stulpelius. Tarp jų turi būti 70 cm atstumai. Lagės įtvirtinamos, o į tarpus įdedamas polistireninis putplastis. Taip pat gali būti naudojamos OSB plokštės ant viršaus. Daugeliu atvejų lagės klojamos dviejų sluoksnių, kad būtų užtikrinta patikima grindų konstrukcija.
Senos grindys taip pat gali būti šiltinamos sausomis grindimis. Sausos grindys nereikalauja šlapio išlyginamojo betono sluoksnio, todėl laikas ir drėgmės sąlygos ženkliai pagerėja. Sausos grindys dažnai įrengiamos virš gelžbetonio, OSB, arba kieto šilumos izoliacijos sluoksnio, taip pat virš senų medinių lentų. Tai leidžia greitai įrengti grindis ir užtikrinti gerą garso bei šilumos izoliaciją. Grįžtant prie paramos, su Knauf Brown plokštėmis galima pasiekti 22 dB garso izoliaciją.
Sausosios grindys: konstrukcija ir taikymo ribos
Žiūrint į konstrukciją, sausos grindys įrengiamos plaukiojančių grindų principu. Pamatinis sluoksnis išlyginamas, o viršuje - birūs sluoksniai (keramzitinis ar Knauf Trockenschuttung PA granules). Rekomenduojamas birus sluoksnis - ne mažesnis kaip 25 mm, o granulių storis gali būti nuo 25 iki 100 mm. Jei pagrindas lygus, birus sluoksnis nebūtinas. Plokštės (Knauf Brown arba Knauf Brio) klijuojamos tarpusavyje PVA klijais, o jų sujungimai užsandarinti tarpelių tarpusavyje. Sausų grindų plokštės sudaro plūduriuojančią konstrukciją, todėl jų apkramtymas prie pagrindo nereikalingas. Siūlių glaistyti nereikia pirmuoju sluoksniu, o antrąjį sluoksnį galima glaistyti, kai jau beveik sutvirtinta danga.
Didelė dalis projektų siūlo sausųjų grindų bendradarbiavimą su šildomomis grindimis. Jei yra būtina, sausos grindys tinka šildomoms grindims, o jų garso izoliacija gali būti pakelta iki 17-22 dB, priklausomai nuo pagrindo ir papildomų sluoksnių. Ant sausų grindų gali būti klijuojamos keraminės, akmens masės plytelės ar kt. grindų dangos, tačiau medienos masyvo ar sluoksniuoto parketo negalima klijuoti tiesiogiai ant Knauf Brown plokščių be papildomų priemonių.
Nepamirštini praktiniai patarimai ir pavyzdžiai
- Grindų dangų įrengimo reikalavimai priklauso nuo apkrovų ir patalpų paskirties - ofisas dažnai reikalauja aukštesnių atsparumo gniuždymui sluoksnių ir griežtos džiūvimo kontrolės.
- Juodgrindės gali būti naudingos drenažo zonoje arba kai gruntinis vanduo viršija tam tikrą lygį - tai užtikrina tvirtą pagrindą šiltinimo plokštėms.
- Sausos grindys leidžia greitai įrengti galutinę dangą ir sumažinti drėgmės problemų riziką, todėl dažnai pasirenkamas sprendimas - žinoma, su atitinkamomis plokštėmis ir įrengimo technologijomis.
Rekomenduojami matmenys ir medžiagos
| Kondicionuojama medžiaga | Aprašymas | Pasirinkimas |
|---|---|---|
| EPS plokštės | Putplastis su geru šilumos laidumo koeficientu; tinka grindims ant grunto | EPS 70-100, priklauso nuo apkrovų |
| Geotekstilė | Pritaikoma kaip papildomas sluoksnis drėgmės valdymui | Taikoma vietose su drenažu |
| Polietileno plėvelė | Nedengia vandens, naudojama skiriamojo sluoksnio savybėms | 200 μm plėvelė |
Video pristatymas apie grindų įrengimą:
Kaip pradedantiesiems įrengti vinilo lentų grindis | Namo renovacija
Taikytinos praktikos praktiniais pavyzdžiais
Nors čia yra keli bendri principai, praktikoje projektų sprendimai dažnai derinami su konkrečiomis sąlygomis ir šilumos arba garso reikalavimais. Pritaikomas sprendimas gali būti šiltinimas purškiamu EPS, juodgrindžių įrengimas ar sausųjų grindų konstrukcija - priklausomai nuo užduotų užduočių ir vietos ypatybių. Įrangos ir projektavimo patirtis leidžia užtikrinti, kad grindys atlaikytų intensyvų technikos naudojimą ir užtikrintų reikiamą komforto lygį.
UAB „Axioma Metering“ pavyzdys iliustruoja, kaip grindų įrengimo darbai tampa svarbia technologine dalimi pramoniniuose objektuose, o savo patikimumu ir kokybe įrodyti partneriai užtikrina, kad projektai būtų įvykdyti laiku ir atitiktų visus reikalavimus.
