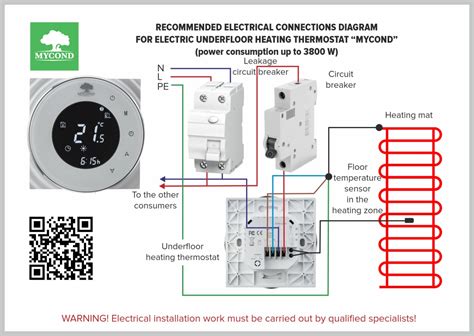

Vieta, kurioje įrengiamas termostatas, turi didelę įtaką tinkamam jo veikimui. Maitinimo kabelis turi būti nutiestas nuo elektros skydelio iki termostato įrengimo vietos. Jei turite elektrinį grindų šildymą, įsitikinkite, kad nuo grindų temperatūros jutiklio iki termostato įrengimo vietos yra numatytas kabelio kanalas. Taip pat nepamirškite kabelių nuo šildymo kilimėlių, plėvelių ar kabelių (jei naudojamas elektrinis grindų šildymas) arba nuo pavaros (jei naudojamas vandeninis grindų šildymas), kurie taip pat turi būti nutiesti iki termostato įrengimo vietos.
Jei naudojamas elektrinis grindų šildymas (kilimėlis, plėvelė ar kabelis), privaloma naudoti grindų jutiklį! Jis naudojamas siekiant apsaugoti grindis nuo perkaitimo. Dauguma medinių grindų dangų gamintojų rekomenduoja, kad maksimali grindų temperatūra būtų 26-28, kad būtų išlaikyta garantija. Štai keletas iš jų: Grindų temperatūros jutiklis turi būti sumontuotas iš anksto grindų viduje paklotame vamzdyje 50 cm atstumu nuo sienos. Jis turi būti pastatytas atokiau nuo šilumos šaltinių (saulės, radiatorių ir pan.). Būtinai užsandarinkite vamzdžio galą iš grindų pusės. Venkite per didelių kampų, kitaip bus labai sunku ištraukti kabelį.
Comfort Heat aliuminio folijos kilimėlį CATE-80, kurio galia 80 W/m², sudaro dvilaidis fluorpolimeru izoliuotas šildymo kabelis ir dviejų sluoksnių sustiprinta aliuminio folija. 1. Laminuotos ar kietmedžio grindys 2. CATE-80 aliuminio folijos grindų šildymo kilimėlis 3. Paklotas (medžio plaušo) 4. 1. Įsitikinkite, kad juodgrindžių ar betono grindų paviršius švarus ir sausas. 2. Prieš dengiant paklotą iššluokite ar išsiurbkite grindų paviršių, kad neliktų vinių, varžtų ar kabių. Jei naudojate automatinį vinių pistoletą, nepalikite kyšančių vinių galvučių. Blogai įrengtas pagrindas gali pažeisti šildymo kilimėlį.3. Vinys, varžtai negali liesti šildymo kilimėlio ir maitinimo kabelio.4. Ant paruoštų juodgrindžių ar betono pagrindo tieskite paklotą. 5. Prieš pradedami įrenginėti šildomas grindis, paruoškite joms pagrindą. Įsitikinkite, kad juodgrindžių ar betono grindų paviršius yra švarus ir sausas. Klokite tol, kol šildomų grindų plotas bus padengtas aliuminio folijos šildymo kilimėliu. Išmatuokite laisvą grindų plotą ir pasirinkite reikiamo dydžio šildymo kilimėlį. Klojant dvi ir daugiau aliuminio folijos kilimėlio juostas, jas būtina 3-4 vietose sujungti specialiomis aliuminio folijos juostelėmis. Užbaigę kilimėlio montavimo darbus, klokite laminuotą ar kietmedžio grindų dangą.
Dėmesio! Paprasčiausias būdas yra taip, kaip Jūs pasakėte - vietoj seno radiatoriaus tiesiog jungti tiekiamą į grindis, o grįžtantį iš grindų į bendrą grįžtantį vamzdį. Vienintelis daiktas, kurį reikia įmontuoti į grįžtantį iš šildomų grindų vamzdį - vandens temperatūros ribotuvą (kitaip RTL). Tai yra kaip radiatoriaus termostatas su termostatine galvute, tik termostatinė galva reaguoja ne į oro temperatūrą, bet į vandens temperatūrą. Jo paskirtis - apriboti grįžtančio vandens temperatūrą, kad ji nebūtų aukštesnė, nei nustatyta. Kitas klausimas, kad esant senai šildymo sistemai - špižiniams radiatoriams ir storiems vamzdžiams, šildomų grindų įrengimas ir RTL įdėjimas sukels tame žiede didesnį pasipriešinimą. Todėl per tą žiedą vanduo gali netekėti arba tekėti labai silpnai. Aišku, būtų galima subalansuoti, jeigu būtų įrengta kokia nors balansavimo armatūra. paprastai tokiose senose sistemose nieko panašaus nėra. Galima įrengti cirkuliacinį siurblį, jeigu tokio nėra. Tai iš dalies padidintų užtekėjimą į minėtą grindų kontūrą. Dar būtų galima įrengti kažkurioje sistemos vietoje (atšakoje) kokį nors balansinį vožtuvą, kuris leistų į grindų kontūrą užtekėti vandeniu. Tačiau be šildymo sistemos apžiūros, to negalima pasakyti.
„Uponor“ sausa grindinio šildymo sistema – konstrukcija ir valdymas
Taip pat ir toliau rasite patarimų apie šildymo sistemų projektavimą, paviršiaus paruošimą, medžiagas ir montavimo procesus. Dr. Arūnas Stikliūnas, UAB Gilius ir Ko teigia, kad Taip, galite nesudėtingai įsirengti šildomas grindis. Tam tikslui reikia naudoti tam skirtus temperatūros žeminimo ir reguliavimo vožtuvus-rinkinius. Aurimas Jančaitis, UAB „IDEATHERM“ teigia, kad šildymas ir gyvenamųjų patalpų šildymas yra svarbiausias klausimas. Virtuvės, vonios kambario, tualeto ar prieškambario grindų paviršius dažnai būna vėsus keraminis paviršius. Vasarą šis faktas gali būti malonus, tačiau žiemą šaltos grindys tampa problema, ypač vaikams. Elektrinis grindų šildymas po plytelėmis yra populiari išeitis.

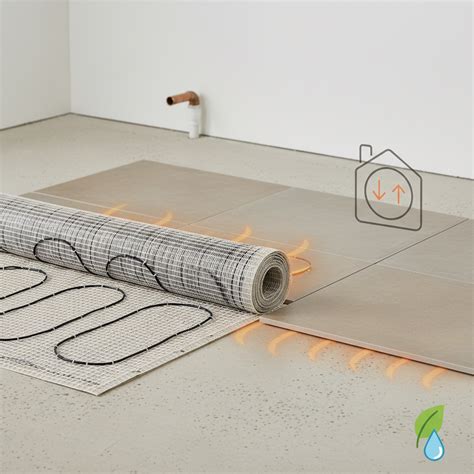

Didelė keraminių plytelių šiluminė galia yra privalumas bet kuriam grindų šildymo būdui. Yra kelios elektrinio grindų šildymo rūšys: kabelis, plėvelė, kilimėliai, strypas. Kabelinis metodas naudoja varžinį šildymo kabelį, laiką ir tvirtinimą užtikrina specialūs spaustukai. Infraraudonųjų spindulių plėvelės šildymas brangus, bet saugus. Šildymo kilimėlius sudaro montavimo tinklelis, prie kurio pritvirtintas kabelis. Montuojant nereikia naudoti betono mišinio, dėl kurio sumažėja lubų aukštis. Taip pat kilimėliai su lipniu pagrindu ar nestandartinėmis konfigūracijomis suteikia lankstumą sudėtingoms formoms.
Maketuojant ir projektuojant, būtina atsižvelgti į namų elektros instaliaciją, jos apkrovą ir saugumo reikalavimus. Maketuojant paviršių, svarbu nubraižyti grindų planą buferinėms zonoms, užkirsti kelią kabelių išsidėstymo netikslumams ir užtikrinti tinkamą atstumą nuo sienų. Kiekvienoje patalpoje reikia įrengti atskirus kabelius ir termostatus. Kabelis parenkamas iš lentelių, aprašytų drobėje, o įrenginiams būtina laikytis visų saugumo reikalavimų ir dokumentų.
Medžiagos, konstrukcijos ir montavimo etapai
Skirtingos grindų dangos reikalauja skirtingų sprendimų. Kilimėliai gali būti montaromi ant šlifuoto arba suklijuoto paviršiaus, laikantis 10 cm atstumo tarp šildymo fragmentų ir apie 20 cm atstumo nuo sienos. Tinkliniai kilimėliai gali būti klijuojami į plytelių klijus arba į išlyginamąjį sluoksnį. Jei naudojamas dviejų laidininkų kabelis, vienas laidininkas yra šilumos šaltinis, o kitas užbaigia grandinę. Kilimų jungiamieji kabeliai ir galinės movos turi būti montuojami tame pačiame sluoksnyje, o montavimo paviršius turi būti tam skirtas plokščias.
Kabelio išdėstymas betonuose grindyse atliekamas serpantinu su laikymusi 10-20 cm atstumo nuo sienos. Jei reikia, kabeliai gali būti pritvirtinti armatavimo tinkleliu su spaustukais. Prieš liejant betoną, šildymo kabelio izoliaciją ir laidininkų varžą reikia patikrinti. Svarbu užtikrinti, kad kabelis būtų viduryje liejamo betoninio sluoksnio ir kad armavimo tinklas su kabeliu liktų apsaugotas.
Temperatūros daviklio vamzdelis montuojamas sandariame apsauginiame vamzdelyje, o kabelio daviklis įrengiamas šalia kilimėlio, kad būtų galima pasiekti remontui. Jutiklio vieta turi būti 40 cm nuo sienos ir įtvirtinta tokia atstuma, kad būtų galima patikrinti jo funkcijas be didelių iššūkių.
Baigiamasis grindų užpildymo etapas apima grindų išlyginimo sluoksnio arba klijų sluoksnio užpildymą, kurio storis paprastai 3-5 cm. Plytelių klijai turi būti pritaikyti šiltiems paviršiams ir užtikrinti, kad tarp klijų sluoksnio ir kilimėlio neatsirastų oro ertmių. Kilimėlių ar kabelių kilimas turi būti padengtas šiluminio laidumo klijais ar išlyginamuoju sluoksniu, o galiniai jungiamieji elementai turi būti tinkamai užsandarinti, kad išorėje nebūtų įšalimo ir drėgmės.
Elektrinė instaliacija turi būti patikrinta prieš jungimą prie tinklo. Prieš pradedant, reikia įsitikinti, kad esama instaliacija atlaikys papildomą apkrovą, o kabelio skerspjūvis atitinka saugumo reikalavimus. Paprastai naudoti automatiniai išjungikliai, 30 mA srovės nuotėkio relė ir RCD apsauga yra būtini drėgnose patalpose. Elektrinis grindų šildymas reikalauja kvalifikuoto elektrikų įsikišimo ir laikymosi vietinių standartų.
Namų savininkams rekomenduojama kruopščiai planuoti galingumą pagal patalpą: sausose patalpose apie 80-120 W/m², drėgnose 125-150 W/m², o patalpose su aukštais lubomis gali būti 150-200 W/m², priklausomai nuo šilumos šaltinio. Remiantis gamintojo instrukcijomis, grindų dangos turi būti pritaikytos šildymui; kiliminių dangų, lino ar medžio parketų dažnai nerekomenduojama naudoti kaip šildomų grindų dangų, o keraminių plytelių klijavimui turi būti pasirinkti specialūs šilumai atsparūs mišiniai. Kilimėlių ar kabelių kilimo metu būtina laikytis gamintojo rekomendacijų dėl temperatūrų ir laikymo bei nedelsiant atlikti patikrinimus.
Specialūs patarimai iš ekspertų
- Elektrinis grindų šildymas yra efektyvus pasirinkimas mažoms patalpoms ar papildomam šildymui, ypač drėgnose patalpose ir vonioje.
- Kabeliai yra pigesni, bet ilgesniam laikui - ilgesni šildymo laikotarpiai gali būti labiau tinkami kilimėliams, kurie užtikrina greitesnį įšilimą.
- Klinkų montavimui su plytelių klijais reikia naudoti šilumos laidžius klijus ir užtikrinti, kad klijai įšiltų su grindimis taip, kad nepažeistų kilimėlio ar kabelio.
- Prieš pradėdami diegti grindų šildymą, įsitikinkite, kad mūsų instaliacija gali atlaikyti papildomą apkrovą, ir laikykitės visų saugumo reikalavimų.
Prieš įrengiant, iš anksto planuokite ir patikrinkite
- Pagal planą nubraižykite grindų kontūrus ant popieriaus, nustatykite maitinimo šaltinį, vietą k'l.šit. įrengimo vietą ir 20 cm atstumą nuo sienų; 10 cm atstumas tarp kabelio ričių.
- Išmatuokite reikalingą kabelio plotą ir galią pagal patalpą bei pasirinktas specifines galingumo vertes.
- Prieš užliejant, patikrinkite laidininkų varžą ir izoliacijos varžą; įsitikinkite, kad jie atitinka nurodytas ribas.
- Sumontuokite šildymo kilimėlius ar kabelius laikydamiesi gamintojo instrukcijų ir įsitikinkite, kad jie yra grubiai įsikibę į tvirtinimo tinklelius ar guminius rišimo diržus.
- Sumontavus, įdiekiteTermostato daviklio vamzdelį ir patikrinkite visą sistemą prieš įjungiant tolesnį darbinį laiką.
Duomenų ir kokybės užtikrinimas
Šildymo kilimėlių matavimai ir jų varžos nuokrypiai turi būti registruojami atitinkamose lentelėse kaip garantijos pagrindas. Kabeliai turi būti visiškai užsandarinti ir įsukami į galines movas toje pačioje aplinkoje kaip ir kabelis. Šildymo paviršiaus klojimas turi būti atliekamas laikantis reikalavimų dėl sluoksnių storio (3-5 cm klijų sluoksnis, 1-15 mm kilimėlio liejimas).
Vamzdynų ir kabelių įrengimas turi būti atsakingas: viena kabelio pusė turi būti užkirstas, o kitas išeiti į montavimo dėžutę. Dūmų ir trumpųjų jungčių rizika turi būti sumažinta laikantis techninės įrangos reikalavimų; neturi būti perkraustymų ar lenkimų, o kabeliai turi būti pritvirtinti prie pagrindo per visą laiką.
