Gręžtiniams pamatams betonuoti reikia iš anksto pasiruošti darbo vietą, kur bus atliekami statybos darbai ir kur bus laikomos medžiagos bei įranga. Toliau pateikiamas išsamus vadovas apie grindų aukštį virš pamato, naudojamų medžiagų, darbo eigą, taip pat svarbiausius normatyvus ir rekomendacijas.
Įranga ir medžiagos gręžtinėms pamatams betonui
- Ekskavatorius žemės paruošimui;
- Armatūra (8 mm; 12 mm arba pagal poreikį);
- Betonas C20/25;
- Polistirolo pamatų plokštės (5-20 cm storio);
- Fasadinio EPS 70 polistirolas yra netinkamas; siūloma naudoti ekstrudinį polistireno pamatams (XPS);
- Klijai polistireno plokštėms (~10 m² vienai pakuotei);
- Tvirtinimo smeigės, rostverko sutvirtinimas, kad betonas neišardytų;
- Klojiniai (galima nuomotis arba pasidaryti patiems);
- Hidroizoliacinė mastika pamatų išorei;
- Specialus transportas betonui atsigabenimui ir išliejimui;
- Transportas gabenti armatūrai;
- Polių gręžimas su BOBCAT ar kitu transportu;
- Vibroplokštė (~75 kg);
- Smėlis ir žvyras pamatų užkasimui.

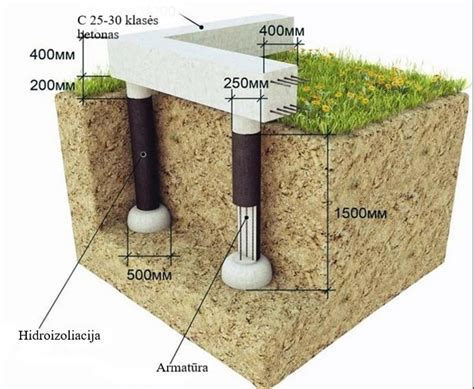

Darbo eigos planas: nuo aikštelės paruošimo iki rostverko montavimo
- Paruošti statybų aikštelę (landšafto išlyginimas, planiravimas traktoriu arba BOBCAT);
- Pažymėti visų polių vietas pagal projektą;
- Išgręžti polių duobes (1,5-3,5 m gylio, priklauso nuo grunto ir apkrovos);
- Sutvirtinti duobės dugną (sutrombuoti);
- Užpilti betoną į polių duobes, prilaikant žarną dviese;
- Įstatyti armatūrą į polius ir patikrinti vietą (12 mm storio armatūra po 4 vnt., kas 30 cm rišama su 8 mm);
- Sudėti polistirolo pamatų plokštės (~15 cm po rostverku);
- Sudėti rostverką: klojiniai 50-60 cm aukščio, 20-30 cm pločio, sutvirtinti ir sulygiuoti;
- Betonavimo procesas vyksta be pertraukų arba su jungtinėmis siūlėmis, kurios užtikrina tinkamą armavimo ir slėgio paskirstymą;
- Armatūra į gręžinį įstatoma prieš pat betonavimą, kad gruntas būtų švarus;
- Betonuojant rostverką laikytis tinkamos temperatūros: kai oro temperatūra ≥ -15°C, betono temperatūra turi būti ≥ +10°C (o žemesnėmis oro sąlygomis - ≥ +15°C);
- Gręžinių nuokrypiai turi būti nustatomi pagal projektą; į gręžinį įvedamas apsauginis įdėklas, o virš vandens - skydas;
- Žiemai gręžiniai uždengiami šildomais skydais;
- Trumpas laikotarpis nuo gręžimo pabaigos iki betonavimo pradžios - ne daugiau kaip 24 valandos.
Armatūra, rostverkas ir pamatų šiluma
Armatūra rodo, kad gręžtiniai pamatų karkasai turi būti suprojektuoti kaip erdviniai ir plokštieji karkasai. Strypai turi būti sulenkiami tiksliai pagal darbo brėžinius, lenkti trumpais spinduliais negalima. Tinkamas atstumas tarp armavimo strypų: ne mažesnis už skersmenį ir ne mažiau kaip 20 mm. Tinklai rišami vietoje, o kampinės konstrukcijos suverinamos elektrolankiniais metodais. Gręžinio dugnas turi būti švarus, o įrengtas gręžinys turi būti įgilintas į numatytąjį grunto sluoksnį ne mažiau 200 mm.
Po rostverko montuojama polistirolo pamatų plokštė. Ši plokštė suteikia papildomą hidroizoliaciją ir šilumos izoliaciją. Prieš betonavimą įsitikinta, kad gręžinio dugnas yra švarus ir paruoštas betonui. Grunto drėgmė bei hidroizoliacija turi būti įvertinti projekto sąlygomis, o papildomas drenažas gali būti būtinas, kai gruntinės sąlygos tai lemia.
Medžiagų kokybė ir betono pasirinkimas
- Betonas - mišinio sudėtis turi atitikti plastiškumo, tankio, stiprumo, ilgaamžiškumo ir armatūros apsaugos nuo korozijos reikalavimus. Galima naudoti betono mišinius iš gamyklos arba vietoje paruoštus;
- Cementas turi atitikti galiojančius standartus;
- Užpildai, vanduo ir priedai - atitinka normatyvus ir neturi kenksmingų komponentų;
- Armatūra - iš karštai valcuoto plieno, darbo armatūrai naudoti takumo stiprį ne mažesnį nei fyk = 400 N/mm2; tinklai rišami vietoje, armatūros atstumas tarpusavyje ne mažesnis nei skersmuo ir 20 mm atstumai;
- Plieniniai konstrukcijų elementai - projektai laikosi STR ir EN standartų.
Gręžtinių pamatų aukštis virš pamato: reikalavimai
Aukštis virš pamato turi būti planuojamas taip, kad užtikrintų tinkamą hidroizoliaciją, šilumos izoliaciją ir norimą grindų lygį. Paprastai plokštuminiai pamatai (monolitiniai plokštuminiai pamatų) sudaro vieną sluoksnį, kuris turi būti pakeltas nuo pamato ir užtikrinti pakankamą hidroizoliaciją. Gręžtiniai pamatai ir rostverkas turi būti įrengiami atsižvelgiant į grunto savybes ir planuojamą apkrovą. Įrengiant plokštuminius pamatus, dažnai naudojama iš anksto paruošta putų polistirolo plokščių sistema, kad būtų pasiektas gana vienodas grindų aukštis virš pamato ir užtikrinta energinis efektyvumas.
Konkrečios gairės dėl aukščio patalpose
- Idealiausia, kai viršutinis grindų sluoksnis yra apie 10 cm virš pamato, kas užtikrina tinkamą hidroizoliaciją ir grindų apsaugą nuo drėgmės.
- Jei reikia, grindų aukštis gali būti išlygintas papildomu šildytuvu ar šiltinimo sluoksniu, laikantis projekto reikalavimų ir šilumos nuostolių valdymo.
- Pamatų šiluminė izoliacija ir hidroizoliacija turi būti suplanuotos kartu su grindų šildymo sistema, jeigu ji įrengiama.
Geologiniai tyrimai ir pamatų projektavimas
Geologiniai tyrimai atliekami licencijuotų įmonių. Pamatų tipą lemia gruntiniai sluoksniai: silpnieji gruntai (durpės, dumbliai, smėliai su organinėmis priemaišomis) reikalauja atitinkamų sprendimų, pavyzdžiui plokštuminių ar polinių pamatų. Tyrimų duomenys naudojami nustatant apkrovų pasiskirstymą, gruntinio vandens lygį ir drenažo poreikį. Pamatų projekto kokybė stipriai priklauso nuo gruntų įvertinimo ir teisingo pamatų tipo pasirinkimo. Plokštuminiai pamatai dažnai naudojami silpniems gruntams, o gręžtiniai poliniai - molingi arba aukštos apkrovos atvejais.
Pamatas ir grindų konstrukcijos: konstrukcijų tipai
Pamatai gali būti seklieji, gilieji ar poliniai. Plokštuminiai pamatai - dažniausiai naudojami dėl geros plokščių izoliacijos ir galimybės įrengti grindų šildymą po plokšte. Juostiniai pamatai - surenkami iš blokelių arba liejami, dažnai naudojami skydiniuose namuose. Stulpiniai pamatai tinkami, kai gruntui tenka didelės apkrovos ar yra aukštas gruntinis vanduo. Kiekvienas tipas turi savo grindų įrengimo ypatumus ir šilumos izoliacijos sprendimus.
Betono kiekio skaičiavimas ir plokštumių sprendimai
Kalbant apie plokštuminius pamatų sprendimus, dažnai naudojamos specialios plokštės, kurias galima sudėlioti tarsi lego. Frotiniai plokščių sprendimai gali būti su įlajomis ir rostverko klojiniais. Plokštuminiai pamatai dažnai siūlo gerą šilumos išsaugojimą ir mažesnes šilumos tiltelių galimybes, kai gruntai yra silpni. Lankstus požiūris į plokštuminių pamatų įrengimą leidžia integruoti inžinerines sistemas ir šildymo vamzdelius.
Rekomendacijos dėl grindų aukščio virš pamato iš praktikos
Įvertinus gaunamus duomenis, svarbu užtikrinti, kad:
- grindų lygis būtų vienodas ir stabilus;
- hidroizoliacija ir šilumos izoliacija atitiktų reikalavimus;
- betono sluoksnis virš rostverko būtų tinkamas ir būtų užtikrintas vienodas suspaudimas;
- dokumentuose nurodytos ribos laikomasi, o visos nuorodos į STR ir EN normas vykdomos tiksliai.
Pridėtinė informacija: papildomi įrankiai ir technologijų variantai
Be pagrindinių medžiagų, dažnai naudojamos papildomos technologijos ir sprendimai: hidroizoliacinės mastikos, PVC plėvelės, geotekstilė ar plėvelės, geotekstilė, dreenojo sluoksniai ir kt. Taip pat gali būti taikomi šiluminės izoliacijos plokštės su didesniu atsparumu drėgmei ir ilgaamžiškumu. Plokščių montavimas gali būti atliekamas su specialiais klojiniais, kurie leidžia konstrukciją atlikti greičiau ir užtikrinti vienodą pločių bei aukščių sandarumą.
