Grindų aukščio nivelyras: instrukcija, kaip naudoti lazerinį nivelyrą, grindų aukščio matavimas, patarimai ir klaidos

Lazerinis nivelyras - tai modernus matavimo prietaisas, plačiai naudojamas statybose ir renovacijose, kai reikia tiksliai nustatyti horizontalią arba vertikalią padėtį bei išlyginti paviršius. Šiame straipsnyje aptarsime, kas yra lazerinis nivelyras, jo veikimo principą, kaip teisingai jį naudoti grindų aukščio matavimui, patarsime, kaip išvengti klaidų ir kokie modeliai yra populiariausi.

Kas yra lazerinis nivelyras ir kaip jis veikia?

Lazerinis nivelyras, dar vadinamas lazeriniu gulsčiuku arba rotaciniu nivelyru, yra prietaisas, kuris sukuria lazerio spindulį aplink save 360 laipsnių kampu, formuodamas horizontalų arba vertikalų matavimo paviršių. Viduje esantis lazerio diodas sukasi apie savo ašį, o projektuojamas spindulys vizualiai atrodo kaip vientisa linija, nors iš tikrųjų tai greitai besisukanti lazerio kūrimo stotelė.

Besisukanti lazerio galvutė su veidrodėliu išlenkia spindulį apie vertikalią ašį. Šis spindulys apšviečia ne tik fiksuotą liniją, bet ir visą horizontalų arba vertikalų paviršių, todėl lazeriniai nivelyrai puikiai tinka techniniams matavimams patalpose ir lauke.

Lazerinių nivelyrų tipai

• Rotaciniai nivelyrai - brangesni, tačiau galingesni prietaisai, skleidžiantys lazerio spindulį 360° kampu, leidžiantys matuoti labai didelėse teritorijose, net iki 1000 metrų atstumu. Dažnai komplektuojami su imtuvais, kurie padeda tiksliai nustatyti lazerio plokštumą net ir ten, kur spindulys plika akimi nematomas.

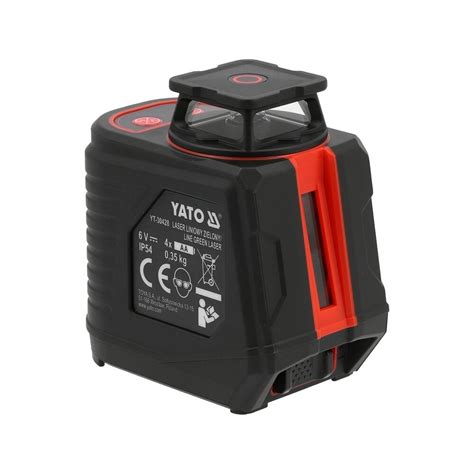

• Linijiniai arba kryžminiai nivelyrai - paprastesni prietaisai, kurie skleidžia dvi susikertančias linijas iki maždaug 120° kampu ir veikia apie 50 metrų nuotolyje. Puikiai tinka patalpų darbams, tokiems kaip sienų, lubų ar grindų išlyginimas.

Lazerinio nivelyro naudojimas grindų aukščio matavimui

Jei norite tiksliai išlyginti grindų paviršių arba patikrinti jo aukščio skirtumus, lazerinis nivelyras yra puikus pagalbininkas. Procedūra paprasta ir lengvai įsisavinama net pradedantiesiems:

1. Pritvirtinkite lazerinį nivelyrą ant stabilių trikojų.
2. Įjunkite prietaisą ir įsitikinkite, kad išlygintas lygio burbulas buteliuke, arba pasinaudokite automatinės niveliacijos sistema.
3. Pasirinkite norimą projektavimo režimą (horizontalų arba vertikalų lazerio spindulį).
4. Rodykite lazerio plokštumą į grindų ar sienos paviršių, kuris turi būti matuojamas.

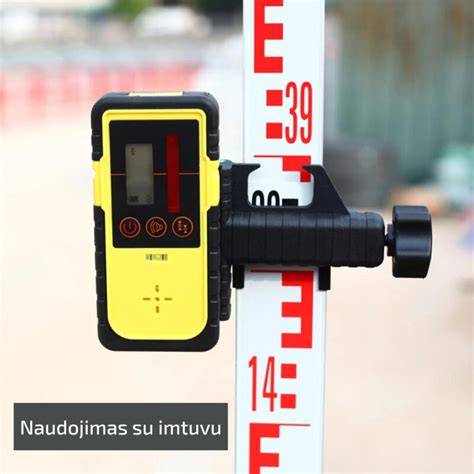

5. Naudodami detektorių arba gaudykle, fiksuokite lazerio spindulį ant matavimo liniuotės ar niveliavimo strypo ir fiksuokite aukščio rodmenis visose reikiamose vietose.
6. Palyginkite rodmenis ir nustatykite aukščio skirtumus ar nuolydžius.

Ši technologija leidžia lengvai išlaikyti reikiamą aukščio lygį tiesiant grindis, montuojant vamzdynus, įrengiant apšvietimo sistemas ar derinant langų ir durų įrengimą.

Automatinis niveliavimas ir jo privalumai

Modernūs lazeriniai nivelyrai dažnai būna su automatinės niveliacijos sistema, kuri pagal mikroprocesorius ir sensorius pati tiksliai išlygina lazerio plokštumą. Tai labai sutrumpina prietaiso paruošimo laiką ir padidina matavimo tikslumą.

Priklausomai nuo modelio, automatinės sistemų tipai gali būti giroskopinės arba servo variklių valdomos:

• Giroskopinės sistemos greitai išlygina horizontalią plokštumą, tačiau paprastai neduoda nuolydžių funkcijos ir negali palaikyti vertikalios padėties automatiškai.
• Servo variklių sistemos leidžia valdyti lazerio projekcijos nuolydį horizontalioje ir vertikalioje plokštumose, todėl galima matuoti nuolydžius arba vertikalias plokštumas fasadų montavimui.

Populiariausi lazeriniai nivelyrai rinkoje

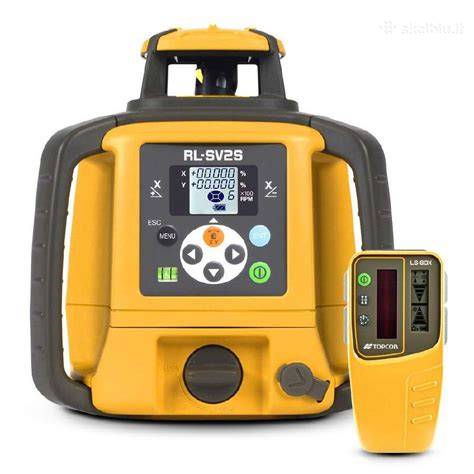

Vienas žinomiausių lazerinių nivelyrų gamintojų pasaulyje yra Japonijos bendrovė „Topcon“, įkurta 1932 metais, kurioje daug dėmesio skiriama modernioms technologijoms ir patikimumui. „Topcon“ lazeriniai rotaciniai nivelyrai pasižymi labai dideliu infraraudonųjų spindulių spinduliu ilgiu - iki 800 metrų, ilga baterijos tarnavimo trukme (iki 120 valandų) ir valdymu radijo bangomis.

Šie prietaisai daugiafunkciniai ir tinkami tiek profesionalams statybose, tiek mėgėjams, planuojantiems darbus savo kieme, pavyzdžiui, klojant trinkeles ar lyginant žemės paviršius.

Patariame: kaip išvengti klaidų naudojant lazerinį nivelyrą?

• Valykite lazerio spindulio langelį: reguliariai nuvalykite lazerio išvesties langelį minkštu skudurėliu su alkoholinėmis priemonėmis, kad lazerio spindulys būtų ryškus ir aiškus.
• Neperkelkite prietaiso rankiniu būdu darbo metu, kai nivelyras jau išlygintas - net ir maži judesiai gali pakenkti tikslumui.
• Nenaudokite pažeistų arba netvarkingų prietaisų: jei lazerinis nivelyras sugestų ar būtų sugedęs, nekartokite remonto patys, geriau kreipkitės į specialistus.
• Naudokite papildomas apsaugos priemones: darbe saulėtu oru naudokite detektorius ar specialius detektorių akinius, kad lazerio spindulys būtų gerai matomas.
• Patikrinkite ir išlyginkite prietaisą prieš darbą, įsitikinkite, kad lygio burbulas yra centro pozicijoje (jei jis yra mechaninis), arba laisvai aktyvuokite automatinę niveliaciją.
• Naudokite trikojį stovą - jis suteikia stabilumą ir leidžia tiksliai laikyti nivelyrą norima pozicija.
• Laikykitės saugos taisyklių

Naudingi patarimai grindų aukščio matavimo darbams

Dirbant su lazeriniu nivelyru grindų aukščio matavimui, naudinga:

• Visuomet naudoti imtuvą (gaudykle) lauko sąlygomis dėl geresnio lazerio spindulio matomumo.
• Atlikti kelis patikrinimus skirtinguose aukščio taškuose ir vėliau palyginti duomenis.
• Nustatyti pradinį aukščio tašką ir su juo sulyginti visus kitus matavimo duomenis.
• Jei reikia matuoti nuolydžius ar įrengti tam tikrus nuokrypius, rinkitės lazerinius nivelyrus su servo varikliais ir LCD ekranais, kur galite tiksliai nustatyti reikiamus nuolydžius.

Ką svarbu žinoti prieš įsigyjant lazerinį nivelyrą?

Lazerinis nivelyras - ganėtinai brangus įrenginys, todėl pirkdami įsitikinkite, kad jis atitinka jūsų poreikius:

• Ar prietaisas skirtas vidaus ar lauko darbams?
• Kokio ilgio lazerio spindulį ir veikimo atstumą norite?
• Ar jums reikia automatinio niveliavimo ir nuolydžio matavimo funkcijų?
• Ar bus reikalingi papildomi priedai, tokie kaip imtuvai, trikojai ar detektoriniai akiniai?
• Įvertinkite akumuliatoriaus veikimo laiką, ar pakankamas jūsų darbams.

Jei ketinate nivelyrą naudoti tik vienkartiniams ar retai atliekamiems darbams, verta apsvarstyti jo nuomą ar pasikonsultuoti su specialistais.

Optinių nivelyrų skirtumai nuo lazerinių

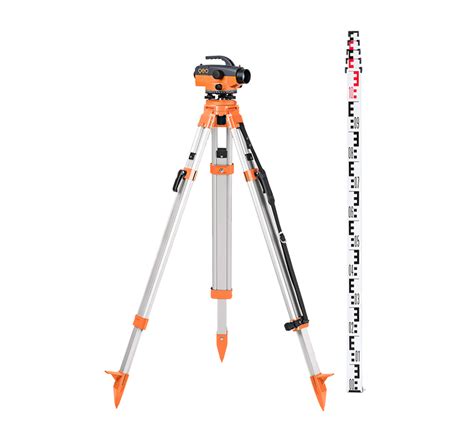

Optinis nivelyras yra tradicinis geodezinis instrumentas, veikiantis stebėjimo principu per didinimo teleskopą, nereikalaujantis elektros energijos. Jis leidžia tiksliai matuoti aukščio skirtumus, tačiau darbui reikalingi bent du operatoriai: vienas laiko matavimo liniuotę, kitas žiūri pro instrumentą.

Optiniai nivelyrai pasižymi puikiu darbo tikslumu ir patikimumu net tiesioginiuose saulės spinduliuose, kai lazerio spindulys sunkiai matomas. Tačiau lazeriniai nivelyrai yra žymiai greitesni ir paprastesni naudoti vienam asmeniui, ypač kai reikalingi didelio ploto lubų, grindų ar lauko aikštelių matavimai.

Santrauka - kaip teisingai naudoti lazerinį nivelyrą grindų aukščio matavimui?

1. Pasirinkite tinkamą nivelyrą pagal darbų specifiką (rotacinį arba linijinį).
2. Įsitikinkite, kad įranga yra švari ir veikianti be defektų.
3. Stabiliai pritvirtinkite prietaisą ant trikojų.
4. Įjunkite ir sukalibruokite prietaisą, išlyginkite lygio burbulą arba aktyvuokite automatinę niveliaciją.
5. Naudojant detektorių nustatykite lazerio spindulio padėtį ant matavimo liniuotės ar strypo.
6. Fiksuokite aukščio rodmenis skirtinguose taškuose ir apskaičiuokite skirtumus ar nuolydžius.
7. Atlikite pakartotinius patikrinimus, kad išvengtumėte klaidų.
8. Saugokite prietaisą nuo purvo ir drėgmės, atlikite reguliarią techninę priežiūrą.

Taikant šiuos patarimus darbo kokybė bus aukšta, o grindų aukščio matavimai - tikslūs ir patogūs.
