Norint pasiekti maksimalų šildymo komfortą ir minimalų kuro sunaudojimą, būtina laikytis tam tikrų reikalavimų, t.y. detalus skaičiavimas, kuriame įvertinami namo šiluminiai parametrai, įskaitant ir grindų dangas: grindų dangos šiluminė varža neviršija 0,15 m2K/W, gamintojas nurodo, kad danga tinka šildomoms grindims, šildomų grindų temperatūra neviršija dangų specifikacijoje nurodytos temperatūros. Nors grindinio šildymo montuotojai teigia, jog netinkamos dangos grindiniam šildymui nėra, tačiau visgi skirtingos medžiagos skirtingai praleidžia šilumą, t.y. turi skirtingus šilumos laidumo koeficientus. If danga labiau laidi šilumai, šildomos grindys yra efektyvesnės, jeigu danga mažiau laidi šilumai reikės detalesnio skaičiavimo ir grindų įrengimas bus sudėtingesnis.
Grindų ant grunto šilumos varža: ką reikia žinoti
Skaičiuojant šiluminę varžą, sumuojami visi dangos sluoksniai - pavyzdžiui, vinilinių dangų su „Click“ užraktu grindų šiluminę varžą sudarys pačios dangos ir pakloto varžos. Maksimali leistina, grindų dangos su paklotu, šiluminė varža yra 0,15 m2K/W. Esant didesnei šiluminei varžai, reikia rinktis kitą dangą arba atsisakyti šildomų grindų. 1. Klijuojamos vinilinės dangos (storis 2mm) - 0,008 m2K/W 2. Natūralus linoleumas (storis 2mm) - 0,012 m2K/W 3. Keraminės plytelės (10 mm) - 0,012 m2K/W 4. Laminatas (8 mm) - 0,048 m2K/W 5. Daugiasluoksnis parketas (14 mm) - 0,140 m2K/W 6. Medžio lentos (20 mm) - 0,860 m2K/W. Akivaizdu, kad medžio lentos šildomoms grindims netiks. Storesnio parketo šiluminė varža yra šalia leistinos ribos, bet pridėjus paklotą, riba viršijama. Kaip matyti iš lentelės, geriausias šilumines savybes turi plytelės ir PVC dangos. Šaltos grindys žiemą ne tik kelia nepatogumą, bet ir didina šildymo sąskaitas.
Kokie sprendimai tinka grindims ant grunto
Priklausomai nuo grindų dangos ir pagrindo, grindų šiltinimas gali būti atliekamas įvairiai. Šaltas gruntas kelia papildomų rizikų, todėl būtina užtikrinti hidroizoliaciją, šilumos izoliaciją ir tinkamą grindų konstrukciją. Išvardykime pagrindines medžiagas ir jų savybes:
- EPS (putplastis) - pigiausia ir populiariausia grindų šiltinimo medžiaga Lietuvoje; turi prastesnį atsparumą gniuždymui ir šiek tiek linkusi įdrėgti; tinkamas iki tam tikrų apkrovų;
- XPS - tankesnis, beveik visiškai nesugeria drėgmės, didesnė gniuždymo atsparumas ir efektyvi šiluminė varža; dažnai brangesnis, bet ilgaamžiškesnis;
- PIR plokštės - žemiausias λ (šilumos laidumo koeficientas) tarp čia aptariamų medžiagų; leidžia pasiekti didesnę šiluminę varžą plonesniu sluoksniu, labai tinkama šildomoms grindims ir renovacijoms, kur reikia mažesnio grindų lygio pokyčio;
- Mineralinė vata - naudinga garso izoliacijai, bet jautri drėgmei; dažniau naudojama su patikima hidroizoliacija;
- Putų stiklas - brangus, bet visiškai atsparus vandeniui, ilgaamžis;
- Kitos medžiagos (ekovata, durpių vata ir pan.) - naudojamos retais atvejais pagal specifines sąlygas.
Praktinė rekomendacija: daugumai gyvenamųjų namų grindų ant grunto XPS 200-300 kPa atsparumo gniuždymui yra optimalus pasirinkimas. XPS brangesnis už EPS, bet jo ilgalaikės savybės dažnai atsveria pradines išlaidas.
Kaip storas turi būti šiltinimas?
STR 2.01.02:2016 reglamentas nustato minimalius šilumos perdavimo koeficiento (U) reikalavimus. Naujų pastatų grindims ant grunto U neturi viršyti 0,25 W/(m²·K), o energetiškai efektyviems pastatams - dar mažesnė. Pasiekti U = 0,25 galima su EPS 100 14-16 cm, XPS 12-14 cm, PIR 10-12 cm. Tačiau siekti U = 0,10-0,15 W/(m²·K) yra naudingiau ir reikalauja 20-30 cm storio šilumos izoliacijos, priklausomai nuo medžiagos. Mažėjimo grąža principas paaiškina, kodėl pirmieji 10 cm izoliacijos daro didesnę naudą nei vėlesni centimetrai.
Šiuo kontekstu svarbu ir grindų šildymo sistemos tipas. Jei planuojate šildomą grindų sistemą, izoliacijos storis tampa dar kritiškai svarbus, nes be pakankamos izoliacijos 40% šilto grindų energijos gali būti prarandama į gruntą. Todėl rekomenduojama ne mažiau kaip 15-20 cm XPS, ypač jei tikimasi šildomų grindų.
Šildomų grindų įrengimas ant grunto: pagrindiniai principai

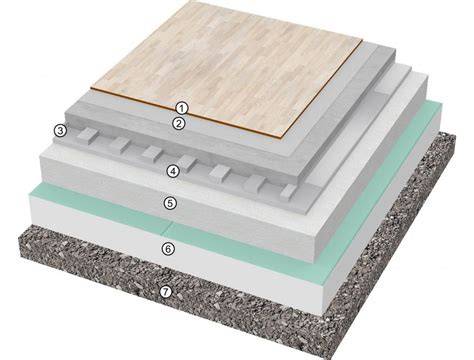

Šildomų grindų šildymas ant grunto yra dvigubas procesas: hidroizoliacija ir šilumos izoliacija, o tada betonavimas su grindų danga. Vamzdžiai įmontuojami į betoninę plokštę, per kurią Tekstų šiltas vanduo (35-45°C) cirkuliuoja. Šis metodas veikia geriausiai kartu su šilumos siurbliu - žeminti vandens temperatūrą, padidina energijos efektyvumą.
- Sutankinto grunto arba smėlio/žvyro sluoksnis (15-20 cm) - gruntas turi būti laidus drėgmei.
- Hidroizoliacija - po šilumos izoliacija arba virš jos, kad apsaugotų izoliaciją.
- XPS arba PIR izoliacija (min. 15 cm, idealu 20 cm).
- Kraštinė izoliacija - apsaugo nuo šilumos nuostolių per sienas.
- Armuota betoninė plokštė su šildymo vamzdeliais (8-10 cm).
- Galutinė grindų danga ir garso izoliacinis paklotas.
Kraštinė izoliacija būtina, kad būtų sumažinti šilumos tiltai per sienų-grindų sandūras. Netinkama izoliacija ar per plonas sluoksnis gali sukelti didelius energijos nuostolius. Interesausus aspektus papildomai lemia grindų dangos šiluminė varža: plytelės ir PVC dangos dažnai turi geresnes šilumines savybes nei medinės dangos arba kiliminės dangos.
Kokios grindų dangos turi geriausias šilumines savybes
Tarp dantų gali būti tvirtesnės šilumos laidumo charakteristikos. Pvz., keraminių plytelių ir PVC dangų šiluminė varža dažnai yra žemesnė už kilimo ar medienos dangų, todėl jos leidžia greičiau perteikti šilumą per grindis. Storesnio parketo įrengimas dažnai užima daugiau šiluminės varžos, ypač kai įdedamas paklotas, todėl šiuo atveju būtina įvertinti konkrečias sąlygas.
Grindų šiltinimo įrankiai ir medžiagos pasirinkimas
EPS plokštės - populiariausia išeitis privačiuose namuose dėl kainos ir lengvo montavimo, tačiau reikia atsižvelgti į jų atsparumą gniuždymui. EPS 70 tinka lengvesnėms apkrovoms, EPS 100 - didesnėms apkrovoms. XPS - brangesnės, bet ilgaamžiškesnės ir geresnės atsparumo drėgmei savybės. PIR plokštės turi mažiausią λ koeficientą ir leidžia pasiekti gerą šiluminę varžą plonesniu sluoksniu.
Taip pat verta paminėti: mineralinė vata dažnai netinka grindims ant grunto be patikimos hidroizoliacijos, o putų stiklas - brangus, bet labai efektyvus sprendimas esant dideliam drėgmei ar griežtiems reikalavimams.
Konsultacijos ir projektavimo niuansai
Prieš pradedant, svarbu pasikonsultuoti su energijos auditoriumi, kuris apskaičiuos tikslų jūsų namo šilumos nuostolių balansą. STR reglamentai nustato reikalavimus energiniam naudingumui, o planuojant pamatus svarbu užtikrinti, kad šilumos nuostoliai būtų kuo mažesni, ypač ant grunto. A+ klasės namui rekomenduojama naudoti plokštuminius pamatus arba iš viso apšiltinti pamatus iš visų pusių, kad būtų kuo mažiau šilumos tilteliai.
Renovacija vs. naujas statinys
Renovacija dažnai yra sudėtingesnė: grindų įrengimas iš viršaus reikalauja papildomo grindų lygio, gali būti būtina įvertinti durų, laiptų ir santechnikos pokyčius. Alternatyva - apšiltinimas iš apačios, jei po grindimis yra rūsys ar šliaužiamoji erdvė. PIR izoliacija leidžia pasiekti didelę šiluminę varžą su mažesniu grindų lygio pokyčiu.
Kainos ir atsipirkimas
Tikslūs skaičiai priklauso nuo plotų ir pasirinktos medžiagos. Pagrindinės tendencijos: EPS - pigiausia, XPS - brangesnė, PIR - brangiausias, bet efektyviausias trumpuoju laikotarpiu. Investicija atsiperka per 5-10 metų dėl ženkliai sumažėjusių šilumos nuostolių; renovacijai gali būti sunku įrodyti trumpalaikį atsipirkimą, tačiau ilgainiui namo energinis naudingumas pagerėja.
Klaidos, kurių vengti
- Per plonas apšiltinimas dėl taupymo - dideli šilumos nuostoliai ir neefektyvus šildymas;
- Hidroizoliacijos praleidimas arba prastas montavimas - drėgmė keltų pelėsio ir blogą oro kokybę;
- Nepatikimas priežiūros prie vamzdynų ir perėjimų - šilumos tiltų formavimas;
- Netinkama apšiltinimo medžiaga - reikia atitikti apkrovas ir sąlygas;
- Pamiršta kraštinė izoliacija - žymūs šilumos nuostoliai per perimetrą.
Izoliacijos projektavimas pamatuose
Plokštuminiai pamatai yra vienas efektyviausių sprendimų, kai siekiama sumažinti šilumos tiltelį ir užtikrinti tolygią šilumos paskirstymo per visą perimetrą. Finneform pateikia sistemą plokštuminių pamatų įrengimui, įskaitant LB300 LS300 plokštes ir F-300 plokštes grindims, derinant jas su rostverku ir žvyro pagalba. Tokiu būdu išvengiama šilumos tiltelių per sienų-grindų sandūras ir sumažėja bendri energijos nuostoliai.
Praktinių konkrečių patarimų santrauka
- Pradėkite nuo tikslaus grindų ploto apskaičiavimo ir pasirinktos medžiagos kainos už kvadratą.
- Pasirinkite tinkamą izoliaciją: XPS/PIR pagal apkrovas, drėgmei ir konstrukcijai.
- Užtikrinkite hidroizoliaciją po šilumos izoliacija ir virš jos, kad apsaugotumėte izoliaciją.
- Kraštinė izoliacija sumažina šilumos tiltelius per sienų-grindų sandūras.
- Nustatykite optimalų šilumos varžos sluoksnio storį, atsižvelgiant į energinę klasę ir grindų dangą.
- Jei įrengiama šiltų grindų sistema, įsitikinkite, kad izoliacija pakankamai išlaiko šilumą į patalpas.
- Paprastai renovacijos atvejais gali būti reikalingas sprendimas dėl grindų lygio padidėjimo; pasiruoškite tai įvertinti ir suplanuoti.
