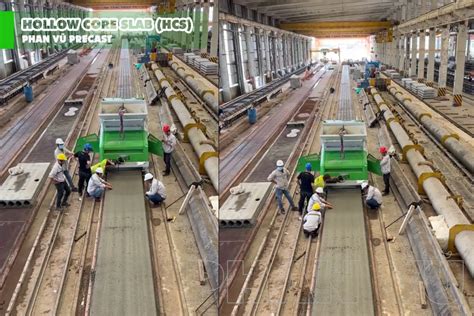

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai.
Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai. Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės, t.y. plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis).
AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.
Tarpinės perdangos ir šilumos izoliacija
1. Pagal paskirtį ir technologines funkcijas visas pastatų perdangas galime suskirstyti į tris skirtingų tipų perdangas. Visiems trims perdangų tipams yra taikomi skirtingi šiltinimo sprendiniai, nes ir perdangų funkcija yra skirtinga. Perdangai tarp rūsio ir gyvenamosios patalpos, kaip ir tarp gyvenamosios patalpos ir šaltos palėpės, svarbiausia yra tinkama šilumos izoliacija, kuo labiau sumažinanti šilumos nuostolius.
2. Požeminiuose garažuose, rūsiuose, kitose apatiniuose aukštuose esančiose patalpose dažnai slypi nemenkas šilumos taupymo potencialas, nes dažniausiai šilumos izoliacija jose būdavo neįrengiama. Iš tiesų šios perdangos šiltinimui turėtų būti skiriamas ne mažesnis dėmesys nei sienų ar stogo šiltinimui. Izoliuojant perdangą iš rūsio pusės, pats paprasčiausias sprendimas - prie lubų klijuoti „Paroc CGL 20 (c )y“ vertikaliai orientuoto plaušo akmens vatos plokštes. Jos naudojamos nešildomų patalpų, pvz., požeminių garažų ir nešildomų rūsių betoninių lubų šilumos izoliacijai. „Paroc CGL 20 (c )y“ plokštes tereikia priklijuoti prie perdangos plokštės ir paviršių nupurkšti dažais. Nereikia jokio mechaninio tvirtinimo, tad gerokai sumažėja laiko sąnaudos luboms įrengti. Šiomis plokštėmis šiltintų betoninių perdangų atsparumas ugniai yra išbandytas ITB laboratorijoje, todėl požeminių garažų lubos saugiai apšiltinamos naudojant „Paroc“ plokštes. Pvz., pagal gaisrinius bandymus, 120 mm monolitinė perdanga su 60 mm storio akmens vatos plokšėmis „Paroc CGL 20 (c )y“ yra priskiriama REI 180 klasei. Perdangą virš rūsio, jei ant jos yra įrengiamos liejamosios grindys, patalpos viduje patariama šiltinti „Paroc GRS 20“ plokštėmis. Tai taip pat nedegios šilumą izoliuojančios plokštės iš akmens vatos.
3. Tarpaukštinės perdangos, jeigu jos skiria patalpas, kuriose gyvena ar dirba žmonės, turi užtikrinti smūgio garso izoliavimą. Tam „Paroc“ yra sukūręs 2 gaminius. Garsui izoliuoti ant gelžbetoninių perdangų naudojamos „Paroc SSB 1“ plokštės. Tai - nedegi, apkrovą laikanti ir puikiai smūgio garsą izoliuojanti plokštė iš akmens vatos. Dažnai tarpaukštinių perdangų grindys būna šildomosios, tad ypač svarbu, kaip jos įrengtos. Statybos gaminių sertifikavimo centro išduotame techniniame liudijime yra nurodytos ne tik smūgio garso izoliavimo vertės, taikomos atitinkamoms konstrukcijoms, bet ir komponentų, montavimo reikalavimai. Karkasinių ar skydinių namų arba kitų pastatų medinėse perdangose būtina užtikrinti ir oru sklindančio garso, ir smūginio garso izoliaciją. Šiuo atveju taikytinas dvigubas sprendimas. Oru sklindantį garsą gerai izoliuoja universalios plokštės „Paroc eXtra“, o smūgio garsui izoliuoti naudojamos specialiai sukurtos „Paroc SSB 2t“ plokštės. Universalios plokštės „Paroc eXtra“ yra montuojamos tarp medinių perdangos laikančiųjų sijų nepaliekant plyšių nei tarp sijų ir plokščių, nei tarp pačių plokščių. Smūginį garsą izoliuojančioms plokštėms „Paroc SSB 2t“ ant laikančiųjų sijų turi būti įrengiamas kietas ir lygus pagrindas.
4. Statant namą, neretai yra įrengiama šalta palėpė. Ypač ji populiari A, A+ ar A++ energinio naudingumo pastatuose - tokia palėpė tampa puikia erdve ortakiams išvedžioti ir vėdinimo įrangai sumontuoti. Kita vertus, didelėje erdvėje tarp lubų ir išorinės stogo konstrukcijos galima sumontuoti energiškai efektyvų izoliacijos sluoksnį. Šiltinant tokią perdangą, nereikia kloti izoliacinės medžiagos sluoksnio tarp gegnių - šiltinimo medžiaga dengiamos grindys, prieš tai ant jų būtinai įrengus oro barjerą iš orui ypač mažai laidžių medžiagų. Palėpei šiltinti rekomenduojama naudoti ypač gerai šilumą izoliuojanias nedegias, universalias akmens vatos plokštes „Paroc eXtra“. Bendras šiltinamojo sluoksnio storis parenkamas remiantis skaičiavimais, tačiau A klasės pastatuose jis turėtų būti 350-600 mm. Ypač svarbu šilumos izoliacijos plokštes apsaugoti nuo šalto oro patekimo į patį šiltinamąjį sluoksnį. Todėl visu pastato perimetru reikėtų naudoti apsaugos nuo vėjo mineralinės vatos plokštes arba difuzinę plėvelę.
Techniniai brėžiniai ir parsisiuntimai
Čia yra patalpinti Jūsų naudojimui ir atsisiuntimui skirti CAD brėžiniai. Tipinių mazgų ir detelių kompiuteriniai brėžiniai yra pateikiami DWG ir PDF formatais. Šiame rinkinyje pateikiami sprendimai yra pritaikyti Lietuvos rinkai. Kitų šalių Paroc puslapiuose patalpinti brėžiniai ir sprendimai gali skirtis, kad atitiktų tų šalių keliamus reikalavimus. Kaip naudotis atsisiuntimo krepšelio funkcija: 1. Spustelėkite norimą atidaryti aplanką. 2. Pažymėkite norimą atsisiųsti brėžinį. 3. Paspauskite 'Atsisiųsti brėžinius' langelį kairiajame viršutiniame puslapio kampe. Visi pažymėti brėžiniai bus atsiųsti vienu kartu.
Techniniai standartai ir sertifikatai
4. Teisinė informacija: Brėžiniuose pateikiamos šiltinimo detalės - tai rekomendacijos kaip teisingai naudoti įvairius PAROC akmens vatos gaminius projektuojant statybines konstrukcijas. Tinkamai taikykite šias detales, nepamiršdami apie kiekvienam konkrečiam projektui keliamus reikalavimus, šiluminės fizikos principus ir šalyje galiojančius norminius dokumentus. Taikant šias detales, visa atsakomybė tenka projektą ruošiančiam atsakingam asmeniui.
