Lietuvoje galiojantis Statybos techninis reglamentas (STR 2.05.13:2004) „Statinių konstrukcijos. Grindys“, skirtas grindų įrengimo technologijoms, neatitinka šių dienų realijų, taigi, specialistams tenka ieškoti alternatyvų - remtis vokiečių arba amerikiečių normomis.
Kalbant apie betonines grindis, geriausiai parengtos nemažos apimties amerikiečių normos. Dažniausiai sutinkamos betoninės grindys nėra tokia paprasta konstrukcija, kaip dažnai įsivaizduoja statybos darbų vadovai ar rangovai. Betonui kietėjant reikia daug vandens. Jo pritrūkus, betonas greitai išdžiūsta, pradeda pleišėti, trūkinėti. Betoninė grindų konstrukcija labai jautri. Pavyzdžiui, amerikiečių normose surašytos visos sąlygos, kuriomis privalu vadovautis įrengiant tokias grindis. Visgi reglamento pabaigoje pažymėta, kad, net ir remiantis visomis taisyklėmis, lieka 5 proc. tikimybė, jog vienur ar kitur plyšys visgi atsiras.
Grindų ant grunto pagrindai ir jų apkrovos
6 klasė - labai dideles apkrovas, daugiausia pramoniniuose pastatuose, atlaikančios grindys. Tokių pastatų Lietuvoje labai nedaug. Vienas pavyzdžių - 28 tonų autokrautuvai, vežantys krovinius vienoje Alytaus gamyklų, ar atominės elektrinės radioaktyvių atliekų saugykla. Septintoji, pati paprasčiausia klasė, - išlyginamasis betonavimas, t. y. grindys, įrengiamos ant senų grindų arba perdangos. Ant išlyginamojo sluoksnio galima klijuoti plyteles, kloti PVC dangą, parketą ar kitas grindų dangas.

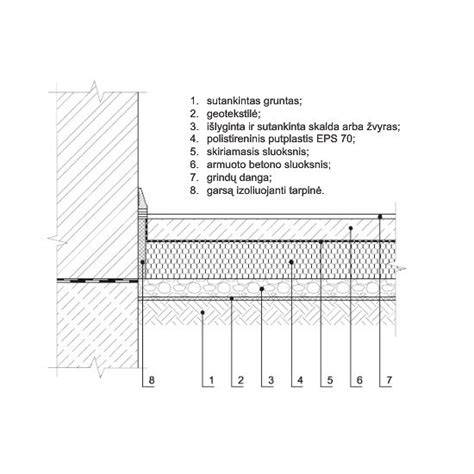

Pagrindiniai grindų ant grunto konstrukcijos elementai - šiluminė izoliacija, hidroizoliacinė plėvelė ir armavimo tinklas. Prieš pradedant darbus, būtina nuspręsti, ar grindys bus įrengiamos tiesiai ant grunto, ar ant juodgrindžių (betono sluoksnio). Juodgrindės gali būti būtinos, kai gruntinis vanduo kelia pavojų ar kai grindys bus intensyviai apkraunamos.
Šilimas, izoliai ir energijos klasės
Grindų šiltinimas - svarbi priemonė užtikrinti energijos efektyvumą ir komfortą. Polistireninis putplastis yra viena iš pagrindinių šiltinimo medžiagų, o jo storis priklauso nuo norimos energinės klasės ir apkrovų. Ant polištilo plokščių dedamas skiriamasis sluoksnis (dažnai 200 mikronų plėvelė) ir geotekstilė ar plėvelė viršuje, kad nepasiektų šilumos tilteliai ir nebūtų pažeistos plokščių siūlės.
UAB „Kauno šilas" siūlo baltojo putplasčio plokštes Šiloporas bei pilkos spalvos plokštes Šiloporas Neo. Pilkasis putplastis yra šiltesnis, o šilumos laidumo koeficientai skaičiuojami atsižvelgiant į klasę: EPS70, EPS80, EPS100, EPS200. EPS70 tinkamas grindų apkrovai iki 2100 kg/m², EPS100 - iki 3000 kg/m², EPS200 - dar didesnėms apkrovoms.
Dažnai įrengiami du šiltinimo sluoksniai: plokštės klojamos ant grunto, o tarp jų naudojamas skiriamasis sluoksnis, užtikrinantis darnų siūlių užpildymą. Jei grindys bus šildomos, vėliau klojami vamzdeliai arba elektrikų kilimėliai. Dangos pasirinkimas turėtų būti suderintas su šilumos laidumu ir gali būti keraminės plytelės, laminatas, vinilinė danga ar parketas.
Grindų šiltinimo sprendimai
- Grindys ant grunto su šilumos izoliacija po armuoto betono sluoksniu - EPS70/EPS80/EPS100 plokštės, priklausomai nuo apkrovų ir energinės klasės.
- Grindų ant perdangos šiltinimas - plokštės (EPS) su tarpaukštine garso izoliacija, raukšlės ir tarpikliai tarp sluoksnių.
- Laikini šildymo sprendimai renovacijoms - sausasis grindų įrengimas arba šildymo kilimėliai.
Minimalus grindų storis gyventojų namuose yra apie 65 mm, rekomenduojamas - 80 mm. Šildomų grindų įrengimas užtikrina tolygų šildymą ir gali būti derinamas su šilumos siurbliu, kad sumažintų išlaidas. Tačiau grindinis šildymas nėra universalus ir reikalauja dėmesingų projektavimo sprendimų.
Grindų šlaitai, nuolydžiai ir hidroizoliacija
Jei grindyse įrengiamos drenažo ar vandens surinkimo sistemos, reikalingi grindų nuolydžiai link latakų ir kanalų. Nuolydžio dydžiai priklauso nuo grindų dangos ir sugebėjimo išlyginti skyles. Hidroizoliacija turi būti įrengta prieš betonavimą ar danga klojimą. Drenažas ir hidroizoliacija dažnai taikomi naujose statybose, o senesniuose pastatuose - papildomi sprendimai.
Juodgrindės - grindų konstrukcijos pagrindas senesniuose pastatuose. Jos formuojamos iš smėlio-betono mišinio, jų storis 50-100 mm. Jei grunto drėgmės pavojus yra didelis, juodgrindės būtinos. Jei drėgmei nėra rizikos, galima apsieiti be jų, užliejant žvyro sluoksnį ir sutankinant.
Grindų betonavimo principai
Grindų kontūro ilgis yra svarbus - vieno kontūro ilgis neturėtų viršyti 80-100 metrų, priklausomai nuo vamzdžio diametro ir sistemos tipo. Siekiant užtikrinti tolygų šildymo paviršių, būtina tinkamai apskaičiuoti kontūras ir jų atstumus. Elektrinių grindų šildymo kilimėliai dažnai montuojami po danga arba šalia jos, o vamzdeliniai šildymai - įbetonuojami arba įliejami į specialias plokštes.
Betono sluoksnis virš šildymo vamzdelių paprastai turi būti ne mažesnis nei 30-45 mm, o kietėjant būtina laikytis temperatūros režimo: bent +5 laipsniai C, vengti skersvėjų ir saulės spindulių. Darbus rekomenduojama užbaigti per 2-3 mėnesius, o paviršių galima kloti po 3-4 dienų po betonavimo, priklausomai nuo sąlygų.
Laidumas garso izoliacijai ir perdangos
Perdangos šiltinimas tarp aukštų yra svarbus siekiant pagerinti garso izoliaciją. Tam naudojami EPS T plokštės (2, 3, 5 cm storio) ir persidengiantys sluoksniai. Tarp plokščių siūlės turi būti užsandarinamos, o plokštės klijuojamos ant šilumos izoliacijos.
Grindų dangos ir dengianti įranga
Dangos pasirinkimas priklauso nuo prieinamų šilumos laidumo ir norimo patogumo. Keraminės plytelės turi mažesnę šilumos laidumo varžą, todėl dažnai naudojamos kartu su šildymo sistemomis. Laminatas, vinilinės grindys ir natūralus parketas - taip pat populiarūs pasirinkimai, tačiau reikia įtraukti temperatūrinius judesius ir plokštės susitraukimus.
Rekomenduojami normatyviniai dokumentai ir šaltiniai
Grundų įrengimą prižiūri STR 1.03.02:2008, STR 2.01.01(1):2005, STR 2.02.02:2004, STR 2.05.03:2003, LST EN 1997-1:2005, RSN 91-85, STR 2.05.05:2005, STR 2.05.08:2005, STR 2.05.04:2003, LST EN 206-1:2002 ir kt.
Praktiniai patarimai ir populiariausi sprendimai
- Prieš pradėdami darbus įvertinkite grindų apkrovas ir pasirinkite tinkamus šiltinimo sluoksnių storius.
- Pasirinkite tinkamą putplasčio tipą pagal grindų apkrovą: EPS70, EPS80, EPS100 arba EPS200.
- Užtikrinkite tinkamą hidroizoliaciją ir garso izoliaciją, ypač kai grindys yra virš rūsių ar garažų.
- Teisingai apskaičiuokite kontūrų ilgį ir atstumus tarp vamzdžių. Pasirinkite tinkamą klojimo būdą - šlapią arba sausąjį metodą, atsižvelgiant į projekto poreikius.
- Kietėjimo laikotarpiu laikykitės temperatūros režimo ir apsaugokite betoną nuo skersvėjų bei ankstyvo džiūvimo.
Jei planuojate naują statybą, grindinį šildymą verta derinti su šilumos siurbliu, kuris ženkliai sumažins šildymo sąnaudas. Dangos šilumos laidumo įvertinimas prieš perkant yra svarbus, nes nuo jo priklauso visos sistemos efektyvumas. Kaina priklauso nuo metodo ir medžiagų.
Grindų šiltinimas
Šildomų grindų įrengimas yra ilgalaikė investicija, kuri atsiperka mažesnėmis šildymo sąskaitomis ir kasdieniu komfortu. Svarbiausias žingsnis - teisingai pasirinkti montavimo būdą pagal namo konstrukciją ir apkrovas.
