Grindinis šildymas tampa vis populiaresnis Lietuvoje dėl savo efektyvumo, komforto ir ekonomiškumo. Tačiau norint, kad sistema veiktų nepriekaištingai, itin svarbu suprasti vieną jos pagrindinių elementų - grindinio šildymo maišymo mazgą. Šis komponentas atsakingas už tai, kad į vamzdžius patektų tinkamos temperatūros vanduo.
Grindinio šildymo sistema - puikus dalykas, kai veikia sklandžiai. Bet štai problema: jūsų katilas gamina vandenį, įkaitusį iki 70-80 laipsnių, o grindinio šildymo vamzdynams reikia vos 35-45 laipsnių. Kaip tą išspręsti? Čia ir ateina į pagalbą pamaišymo mazgas - tai tarsi protingas „maišytojas”, kuris sumaišo karštą vandenį iš katilo su atvėsusiu vandeniu iš grįžtamojo vamzdyno ir paduoda į grindinio šildymo kontūrus būtent tokios temperatūros vandenį, koks reikalingas.
Be tokio mazgo grindinio šildymas tiesiog neveiks normaliai. Per karštas vanduo gali sugadinti grindų dangą, sukelti diskomfortą, o svarbiausia - sistema dirbs neefektyviai ir eikvos energiją. Pamaišymo mazgas užtikrina, kad temperatūra būtų stabiliai palaikoma ir automatiškai reguliuojama priklausomai nuo lauko temperatūros ar kitų parametrų.
Pamaišymo mazgas yra įrenginys, mažinantis šildymo terpės temperatūrą, pvz. vandens iš centrinio šildymo iki paviršiaus šildymui tinkamos temperatūros. Atidarius sistemos tiekimo ir grąžinimo rutulinį vožtuvą ir paleidus siurblį, trijų krypčių termostatiniame maišymo vožtuve sumaišomas vanduo iš šilumos šaltinio su vandeniu, grįžtančiu iš grindų šildymo kontūro. Maišymo vožtuvo termostatinis elementas nurodo vandens srauto dydį, kurio vandens, išeinančio iš termostatinio maišymo vožtuvo, temperatūra yra artima vožtuvo rankenėle nustatytai vertei.
Pamaišymo mazgo veikimo principas ir tipai
Maišymo mazgas - tai techninis įrenginys, kuris užtikrina, kad į grindinio šildymo sistemą patektų optimalios temperatūros vanduo. Kadangi grindinis šildymas naudoja žemesnės temperatūros vandenį nei radiatorinė sistema, pagrindinė mazgo funkcija yra maišyti karštą vandenį iš katilo ar šildymo šaltinio su grįžtamuoju, jau atvėsusiu vandeniu. Grindinio šildymo maišymo mazgas veikia pagal paprastą, tačiau itin efektyvų principą: kai sistema gauna per karštą vandenį, vožtuvas automatiškai įleidžia daugiau grįžtamojo srauto, taip mažindamas tiekiamo vandens temperatūrą. Kai vanduo tampa per šaltas, padidėja karšto vandens dalis.
Šiuolaikinėje rinkoje galima rasti kelis skirtingus maišymo mazgų tipus. Pasirinkimas priklauso nuo jūsų šildymo sistemos dydžio, sudėtingumo ir biudžeto.
1. Dviejų eigų mazgai su termostatiniais maišytuvais
Tai populiariausias ir pigiausias pasirinkimas mažesniuose namuose ar butuose. Jie pasižymi paprasta konstrukcija ir automatiniu temperatūros reguliavimu. Veikimo principas gana elementarus: termostatiniu maišytuvu reguliuojama, kiek karšto vandens iš katilo ir kiek šalto iš grįžtamojo vamzdyno sumaišoma. Maišytuvas turi specialų termostatinį elementą, kuris reaguoja į vandens temperatūrą ir atitinkamai praveria ar užveria vožtuvus.
Tokius mazgus dažniausiai renkasi mažų namų savininkai arba tie, kas nori sutaupyti įrengiant šildymą. Kaina tikrai patraukli - galima rasti variantų nuo 150 iki 400 eurų, priklausomai nuo gamintojo ir komplektacijos. Montuoti irgi nesudėtinga, todėl instaliacijos darbai kainuoja mažiau.
Bet yra ir minusų. Tokia sistema nėra labai tiksli - temperatūra gali svyruoti po kelis laipsnius. Tai ne tragedija, bet jei norite maksimalaus komforto ir efektyvumo, gali būti per mažai. Be to, reguliavimas vyksta mechaniškai, todėl sistema negali automatiškai reaguoti į lauko temperatūros pokyčius. Jei lauke staiga atšalo, teks rankiniu būdu pakoreguoti nustatymus. Cirkuliacinis siurblys paprastai dirba viena nustatyta galia, todėl elektros sąnaudos didesnės nei galėtų būti.
2. Trijų eigų mazgai su termostatiniais maišytuvais
Šis variantas - jau šiek tiek pažangesnis. Pagrindinis skirtumas nuo dviejų eigų mazgo yra tas, kad čia naudojamas trijų eigų vožtuvas, kuris tiksliau reguliuoja vandens srautus. Sistema veikia stabiliau, temperatūros svyravimai mažesni.
Trijų eigų mazgai populiarūs vidutinio dydžio namuose, kur šildoma apie 100-200 kvadratinių metrų plotas. Jie kainuoja kiek daugiau - paprastai nuo 250 iki 600 eurų, bet skirtumas nėra dramatiška. Daugelis specialistų rekomenduoja rinktis būtent šį variantą kaip optimalų santykį tarp kainos ir kokybės.
Vis tiek reikia suprasti, kad ir čia reguliavimas lieka mechaninis. Jokios išmaniųjų funkcijų - sistema neatsižvelgia į oro prognozes, neprisitaiko prie jūsų gyvenimo ritmo. Tai patikimas darbo arklys, bet ne sportinis automobilis su visomis naujausių technologijų sistemomis.
3. Mazgai su oriniais termostatu ir servopavara
Dabar jau kalbame apie rimtesnę įrangą. Tokiuose mazguose yra orinis termostatas (dažniausiai montuojamas lauke arba šiaurinėje pastato pusėje) ir servopavara, kuri elektriškai valdo trijų eigų vožtuvą. Sistema veikia taip: termostatas matuoja lauko temperatūrą ir pagal iš anksto nustatytą šildymo kreivę siunčia signalą servopavariai, kuri atitinkamai praveria ar užveria vožtuvą.
Tai jau tikrai protinga sistema. Ji automatiškai prisitaiko prie oro sąlygų pasikeitimų. Atšalo lauke? Sistema pati pakels vandens temperatūrą grindinio šildymo kontūruose. Atšilo? Sumažins. Jums nereikia nieko daryti - viskas vyksta automatiškai.
Kaina čia jau rimtesnė - nuo 400 iki 900 eurų, priklausomai nuo gamintojo ir papildomų funkcijų. Bet jei žiūrime ilgalaikėje perspektyvoje, investicija atsiperkanti. Tokia sistema leidžia sutaupyti iki 15-20 procentų šildymo išlaidų, palyginti su paprastais termostatiniais mazgais. Per kelis šildymo sezonus skirtumas tampa akivaizdus.
Vienas dalykas, kurį verta žinoti - šildymo kreivę reikia teisingai nustatyti. Tai nėra sudėtinga, bet reikalauja šiek tiek patirties. Paprastai montavimo specialistas padaro pradinius nustatymus, o paskui per savaitę kitą galima pakoreguoti pagal realų patalpų šildymą.
4. Mazgai su patalpos termostatu ir servopavara
Šis variantas panašus į ankstesnį, tik vietoj lauko temperatūros matuojama temperatūra patalpoje. Termostatas montuojamas viduje (paprastai svetainėje ar kitoje pagrindinėje patalpoje) ir reguliuoja šildymą pagal faktinę temperatūrą kambaryje.
Tokia sistema puikiai tinka, kai norite palaikyti tikslią temperatūrą patalpose. Pavyzdžiui, nustatėte 21 laipsnį - sistema palaikys būtent tokią temperatūrą. Saulė pro langus įšildė kambarį? Sistema sumažins šildymą. Atidarėte langą vėdinti? Sistema tai pastebės ir laikinai sumažins intensyvumą.
Kaina panaši kaip ir mazgų su oriniu termostatu - apie 400-850 eurų. Bet kuris variantas geresnis? Iš tikrųjų priklauso nuo situacijos. Patalpos termostatas tiksliau palaiko temperatūrą viduje, bet lėčiau reaguoja į oro sąlygų pasikeitimus. Kai lauke staiga atšąla, sistema pradės didinti šildymą tik tada, kai temperatūra patalpoje jau bus pradėjusi kristi. Orinis termostatas reaguoja iš anksto, todėl temperatūra patalpose išlieka stabilesnė. Daugelis šiuolaikinių sistemų naudoja abu termostatų tipus kartu - tai jau tikrai premium klasės sprendimas, bet ir efektyvumas maksimalus.
5. Išmanieji mazgai su PWM reguliavimu
Čia jau kalbame apie naujausias technologijas. PWM (Pulse Width Modulation) reguliavimas leidžia labai tiksliai valdyti servopavaros darbą. Vietoj to, kad vožtuvas būtų tiesiog praveriamas ar užveriamas, jis dirba impulsų režimu - nuolat atidaro ir uždaro vožtuvą labai trumpais intervalais, taip pasiekiant itin tikslų temperatūros reguliavimą.

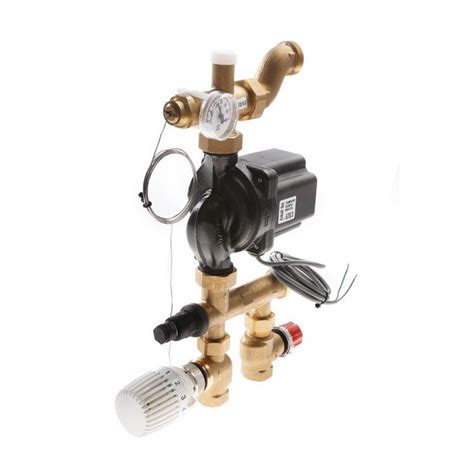

Be to, tokie mazgai dažnai turi integruotą valdymo elektroniką su LCD ekranu, kur galima matyti visus sistemos parametrus: tiekiamo ir grįžtamojo vandens temperatūrą, lauko temperatūrą, siurblio greitį ir kitus duomenis. Galima nustatyti įvairius darbo režimus, laikmačius, šildymo kreives.
Kai kurie modeliai turi WiFi jungtį ir gali būti valdomi per išmaniuosius telefonus. Išvažiavote atostogų? Galite sumažinti šildymą. Grįžtate anksčiau? Keliais paspaudimais telefone pakeliate temperatūrą, kad grįžę rastumėte šiltus namus.
Kaina tokių sistemų prasideda nuo 600 eurų ir gali siekti 1500 eurų ar daugiau. Ar verta? Jei jums svarbu maksimalus komfortas, energijos taupymas ir galimybė viską kontroliuoti, tai tikrai taip. Tokie mazgai leidžia sutaupyti iki 25-30 procentų šildymo išlaidų, palyginti su paprasčiausiomis sistemomis. Didesniam namui per metus tai gali reikšti kelis šimtus eurų skirtumą.
6. Mazgai su kintamo greičio siurbliais
Nepriklausomai nuo pamaišymo mazgo tipo, labai svarbus elementas yra cirkuliacinis siurblys. Paprasčiausiose sistemose naudojami fiksuoto greičio siurbliai - jie dirba viena galia visą laiką. Tai neefektyvu, nes šildymo poreikis nuolat kinta.
Kintamo greičio (inverteriniai) siurbliai prisitaiko prie realių poreikių. Kai reikia daugiau šilumos, siurblys sukasi greičiau. Kai šildymo poreikis mažesnis, lėčiau. Tai ne tik sutaupo elektros energiją (iki 70 procentų, palyginti su paprastais siurbliais), bet ir sumažina triukšmą, pratęsia siurblio tarnavimo laiką.
Šiuolaikiniai A klasės energijos vartojimo efektyvumo siurbliai suvartoja vos 5-15 vatų elektros energijos daugumą laiko. Paprastas siurblys gali ėsti 50-80 vatų nuolat. Per šildymo sezoną skirtumas akivaizdus.
Jei renkate naują pamaišymo mazgą, tikrai apsvarstykite variantą su kintamo greičio siurbliu. Taip, pradinė kaina bus 100-200 eurų didesnė, bet per 2-3 šildymo sezonus ši investicija atsipirks tik iš sutaupytos elektros energijos.
Kada reikalingas pamaišymo mazgas?
Pamaišymo mazgas montuojamas tuomet, kai nenorite, kad tokia pati temperatūra iš katilo keliautų į grindis (pvz. +60C). Grindiniam šildymui bet kuriuo atveju reikalingas cirkuliacinis pamaišymo mazgas. Optimali grindinio šildymo temperatūra dažniausiai yra nuo 30 iki 45 °C.
Kieto kuro katilui reikalinga nors ir nedidelė akumuliacinė talpa. Kitu atveju nežinia kaip suvaldysite katilo galingumą ir perteklinę šilumą, kurios grindų sistemai nereikės. Siekiant katilą apsaugoti nuo kondensacijos ir prakiurimo, pirmasis grįžtančio vandens temperatūros į katilą pamaišymo (ribojimo) mazgas turėtų būti sumontuotas visada. Antrasis mazgas, bent su rankiniu reguliavimu taip pat būtų primygtinai pageidautinas. Tuo labiau, kad reikia suderinti aukštą vandens temperatūrą katile su žema vandens temperatūra grindiniame šildyme.
Pamaišymo mazgas prie kolektoriaus - tai yra pigiausias ir paprasčiausias sprendimas. Tačiau visoje trasoje tarp katilo ir namo (kolektoriaus) bus aukšta vandens temperatūra iš katilo, tai reiškia ir didesnius nuostolius. Jeigu temperatūros reguliavimo mazgas būtų įrengta prie katilo, tada į trasą būtų tiekiams žemų parametrų vanduo ir nuostoliai būtų mažesni.
Grindinio šildymo projektas ir skaičiavimai yra būtini. Jis nėra labai sudėtingas, jo paruošimo principai panašūs į bet kurios šildymo sistemos projektavimą. Grindinio šildymo atveju atsižvelgiama į numatomos grindų dangos šilumines charakteristikas, baldų išdėstymą patalpoje.
Kaip pasirinkti tinkamą mazgą savo namui?
Dabar turbūt galvojate - kuris gi iš visų šių variantų man tinka? Štai keletas praktinių rekomendacijų.
- Mažam namui iki 100 kvadratinių metrų su vienu grindinio šildymo kontūru pakaks paprasčiausio dviejų ar trijų eigų mazgo su termostatiniu maišytuvu. Jei biudžetas leidžia, pridėkite kintamo greičio siurblį - tai bus protingiausias pasirinkimas.
- Vidutiniam namui (100-200 kvadratinių metrų) rekomenduočiau mazgą su oriniu termostatu ir servopavara. Tai optimalus santykis tarp kainos ir funkcionalumo. Sistema dirbs automatiškai, efektyviai, o jūs galėsite mėgautis stabiliu šilumu nesukdami galvos.
- Dideliam namui ar namui su keliomis šildymo zonomis tikrai verta investuoti į išmanųjį mazgą su PWM reguliavimu ir kintamo greičio siurbliu. Taip, pradinė investicija didesnė, bet ir šildymo išlaidos tokiame name rimtos, todėl sutaupymas greitai kompensuos papildomas išlaidas.
Jei statote naują namą ir planuojate šildymo sistemą, neišsigąskite investuoti į kokybišką pamaišymo mazgą. Tai ne ta vieta, kur verta taupyti. Prastas ar netinkamas mazgas gali sugadinti visą brangiai įrengtą grindinio šildymo sistemą, o geras mazgas užtikrins efektyvų ir patikimą darbą dešimtmečius.
Dar vienas svarbus dalykas - nepamirškite apie mazgo komplektaciją. Kokybiškame mazge turėtų būti: balansiniai ventiliai, oro išleidimo ventiliai, drenažo čiaupai, manometrai, termometrai. Tai nėra prabanga, o būtinybė normaliam sistemos darbui ir priežiūrai.
Montavimas, priežiūra ir gamintojai
Pamaišymo mazgas - tai ne tas įrenginys, kurį galima nusipirkti internetu ir pačiam pritvirtinti prie sienos. Na, teoriškai galima, bet praktiškai tai bloga idėja. Neteisingas montavimas gali sukelti daugybę problemų: nuo nuolatinių oro kaupimasių sistemoje iki visiško sistemos gedimo.
Patikėkite šį darbą profesionalams. Taip, sumokėsite už montavimą, bet turėsite garantiją, kad viskas veiks kaip reikiant. Be to, geras specialistas padės pasirinkti tinkamą mazgą būtent jūsų sistemai, nes reikia atsižvelgti į daug niuansų: katilo galią, kontūrų ilgį, patalpų plotą, izoliacijos kokybę.

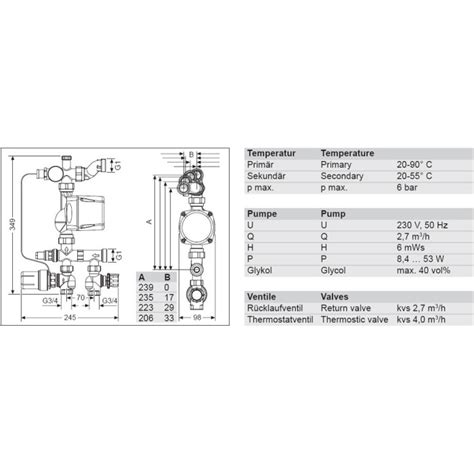

Rinkoje yra keletas skirtingų pamaišymo mazgų tipų, ir kiekvienas turi savo privalumų bei trūkumų. Pasirinkimas priklauso nuo jūsų šildymo sistemos dydžio, sudėtingumo ir biudžeto. Rinkoje dominuoja keli patikimi vardai: Valtec, Oventrop, Herz, Meibes, Watts. Lietuvoje populiarūs ir vietos gamintojai, kurie dažnai siūlo gerą kainų ir kokybės santykį. Nebūtinai reikia pirkti brangiausią importinį mazgą - svarbiau, kad jis būtų tinkamas jūsų sistemai ir tinkamai sumontuotas.
Priežiūra irgi svarbi, nors pamaišymo mazgai nėra labai kaprizingi. Kartą per metus verta patikrinti, ar nekaupias oras sistemoje, ar teisingai rodo manometrai ir termometrai, ar nėra nuotėkių. Jei turite mazgą su servopavara, kas keli metai gali prireikti jos kalibracija. Tai nedidelės išlaidos, bet užtikrina sklandų darbą.
Dar vienas dalykas - jei jūsų vanduo kietas (daug kalkių), apsvarstykite vandens minkštinimo sistemos įrengimą. Kalkės kaupiasi vamzdynuose, vožtuose, šilumokaityje ir gali gerokai sutrumpinti įrangos tarnavimo laiką. Ypač tai aktualu, jei naudojate gręžinio vandenį.
Jūsų grindinis šildymas galėtų būti geresnis – štai kaip.
Grindinio šildymo sistema su tinkamu pamaišymo mazgu - tai investicija į komfortą ir ekonomiją ilgus metus. Šiuolaikiniai mazgai yra patikimi, efektyvūs ir gali sutaupyti gerokai energijos, palyginti su senais sprendimais. Svarbu tik pasirinkti tinkamą variantą savo poreikiams ir užtikrinti kokybišką montavimą.
