Grindų šiltinimas polistireniniu putplasčiu atliekamas, kai jas iš išorės veikia šalta aplinka, t. Ruošiamo pagrindo ir aplinkos oro temperatūra turi būti aukščiau nulio laipsnių pagal Celsijų. Labai svarbu, kad pagrinde nebūtų sušalusių grunto gabalų, sniego, ledo ar organinių teršalų. Būtina atkreipti dėmesį, kad pagrindas turi būti patikimai sutankintas. Jei reikia, pagrindas virš grunto gali būti aukštinamas sutankinto smėlio, žvyro arba skaldos sluoksniais.

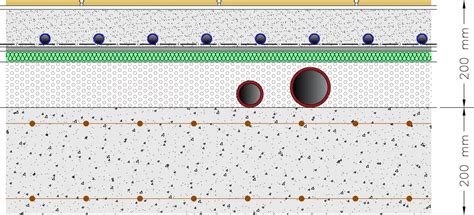

Tuo tarpu šiltinant eksploatuojamų pastatų susidėvėjusias grindis rekomenduojama šiltinamą paviršių dezinfekuoti. Triukšmas pastatuose sklinda oru ir pastatų konstrukcijomis. Mechaninis poveikis į pastato konstrukcijas sukelia smūgio garsą. Smūgio garso izoliavimas yra siejamas tik su perdangomis. Siekiant padidinti perdangų garso izoliaciją atliekamas visas komplektas veiksmų. Geriausiai garso izoliaciją užtikrina taip vadinamos „plaukiojančios grindys“.
Izoliacinis sluoksnis: smūgio garso izoliacinės polistireninio putplasčio plokštės ETNA EPS T sukuria tamprų garso izoliacijos sluoksnį ir veiksmingai pagerina masyvių perdangų smūgio garso izoliaciją. Grindų pagrindas turi būti sausas ir lygus. Siekiant, kad garsas per gretutines konstrukcijas nesklistų į aplinkines patalpas, būtina įrengti tarpines iš polistireninio putplasčio ETNA EPS T. Tarpinės atskirs išlyginamąjį sluoksnį nuo gretutinių konstrukcijų. Polistireninio putplasčio plokštės turi būti klojamos kiek galima glaudžiau viena prie kitos. Be to, klojant plokštės turi būti perstumiamos viena kitos atžvilgiu taip, kad kraštinės nesutaptų. Ant plokščių yra įrengiamas armuotas betono arba cementinio skiedinio išlyginamasis sluoksnis. Išlyginamasis sluoksnis, kurio minimalus storis 40 mm, turi būti armuotas armatūros tinkleliu. Į polistireninį putplastį ir jo siūles neturi prasiskverbti betonas ar skiedinys, kadangi jie didina šilumos ir smūginio garso pralaidumą. Šiam tikslui šilumos izoliacija iš viršaus turi būti padengta skiriamuoju sluoksniu.
Grindų detalė - grindys ant smėlingo grunto. Thermofloor šiltos grindys. GRINDYS ANT SMELINGO / SAUSO GRUNO (U-value = 0,13 W/m2k) (8) Paruošiamas išlyginamas, sutankinamas gruntas; (7) Formuojamas drenuojančios skaldos sluoksnis 100-200 mm; (6) Formuojamas apatinis šiltinamasis izoliacinis sluoksnis 150mm. Jame montuojamos šalto vandens komunikacijos. ŠILLFOAM CLASSIC (CS 100 kPa) formuojamas reikamas šiltinamasis sluoksnis be nurodyto storio iki 130 mm. Jame montuojamos karšto vandens komunikacijos. ŠILLFOAM THERMO 100 G (CS 100 kPa) (4) THERMOFLOOR (TF 47 mm) ir grindinio šildymo vamzdynas 75/150/225 mm žingsniu pagal projektinius reikalavimus; (3) Betonuojamos šildomos grindys: 30-50 mm gipso anhidridinės grindys; arba 60-80 mm cementinis skiedinys (pvz.: smėlbetonis su Fibra Durus Easy Finish 2 kg/m3). (2) Montuojamas paklotas Silenzio Easy SD, 2 mm su garo izoliacija. (1) Montuojama grindų danga - Laminatas MyFloor 10 mm.
Sprendimas, kurio storis pateiktas lentelėje, rodo kainų ir komponentų derinimą. Grindų šildymo konstrukcija reikalauja nuosekliai atliktų darbų: išlyginamasis sluoksnis sausam grunto šildymui, termoflow plokštės, vamzdynai, betonas ir grindų danga.
Thermo plokštės iš viršaus turi užraktus, kurie sandariai sujungia plokštes vieną su kita. Grindinio šildymo įrengimas naudojant Thermo plokštes maždaug 4 kartus greitesnis - naudojant betono fibrą nereikia kloti ir tvirtinti armavimo tinklo, nereikalingas vamzdelių tvirtinimas, skiriamasis sluoksnis. Betonas apgaubia vamzdyną iš visų pusių, nes vamzdeliai šiek tiek pakeliami nuo plokštės pagrindo. Taip šiluma tolygiai pasiskirsto betone ir tolygiai atiduodama į aplinką.

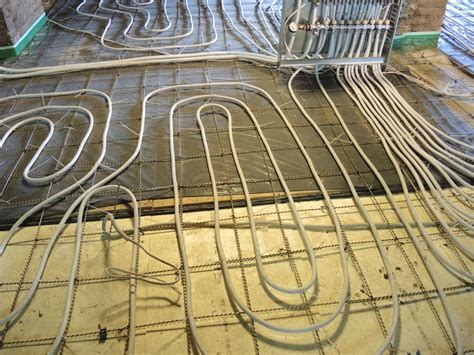

Prieš teikiant grindinio šildymo projektą svarbu žinoti pagrindinius projektavimo principus: grindų paviršiaus temperatūra turi būti patogi žmogaus komfortui, o vandens temperatūra kontūruose - nustatytais diapazonais. Vandens temperatūra vamzdeliuose gali svyruoti nuo 35 iki 55°C, o atstumas tarp vamzdelių - nuo 10 iki 30 cm. Didesniame plote rekomenduojama artimesnė vamzdžio išdėstymo laikysena prie langų/vidinių paviršių tam, kad išvengti šalto oro srovių. Dažnai tinkamas storis betono sluoksniui virš vamzdžių siekia apie 45 mm, o visas sluoksnis virš vamzdžio apie 6,5 cm storio.

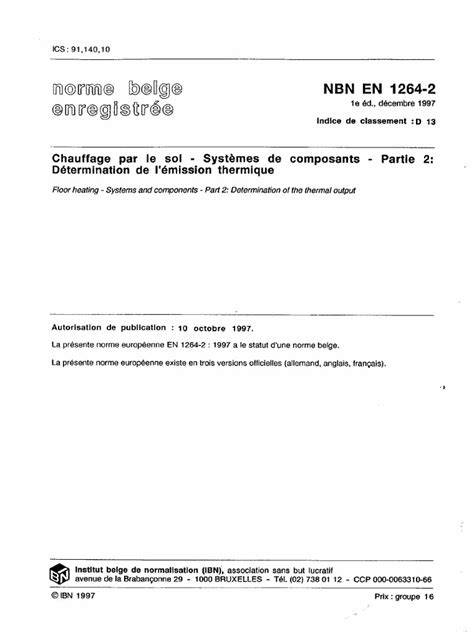

Išliekantis klausimas - ar izoliuojant grindis reikia atspindinčios plėvelės? Atsakymas: standartas EN 1264 nurodo PE plėvelės būtinybę, tačiau jos tikslas yra užkirsti kelią drėgmei ir šalčiui formuoti, o ne kažkurią mitinę atspindinčią funkciją. Svarbu išlaikyti tinkamą izoliacijos storį, naudoti kokybišką betoną ar skiedinį, naudoti plastifikatorius, vengti oro tarpų ir nevartoti dangų su didesne kaip 0,15 m²K/W šilumos varža virš grindų.
Grindų šildymo projektą sudaro keli pagrindiniai blokai: pastato duomenys, patalpų tipai ir norimos oro temperatūros, grindų dangos šiluminė varža, vamzdžių skersmenys ir išdėstymas, izoliacijos storis, perdangos konstrukcijos ir jų masė, taip pat valdymo sistema. Kontrolė atliekama per kolektorių su automatinio srauto reguliavimo (AFC) ar kitų pažangių vožtuvų sistemas, kurios sumažina būtinybę balansuoti srautus rankiniu būdu. AFC technologija leidžia palaikyti reikiamą srautą ir užtikrinti pastovų šilumos tiekimą, o kartu palengvina renovuojamų ar mišrių sistemų projektavimą.
Skaičiuojant šilumos nuostolius ir poreikį, būtina įvertinti šilumos šaltinio tipą: šilumos siurblys ar dujinis katilas. Maksimali vidutinė tiekiamo vandens temperatūra dažnai siekia iki 50°C, o kai kuriuose projektuose naudojami mišiniai vandens temperatūrai reguliuoti. Svarbu įrengti automatinio temperatūros reguliavimą, kad būtų pasiektas komfortas ir efektyvumas visomis sąlygomis.
Kai grindų šildymas įrengiamas kartu su aukštesnės temperatūros šilumos šaltiniais, būtina sumontuoti maišymo mąstymo mazgą. Taip pat dažnai reikia įrengti temperatūros siūles, kurios skersai patalpos turi būti atkartotos grindų dangos. Pasirenkant grindų dangą, taip pat atsižvelgiama į jos šiluminę laidumą - rinktis reikia tokias dangas, kurios gerai praleidžia šilumą ir neskleidžia per daug garso ar šiluminės varžos.
Apibendrinant, grindų šildymo projektavimas reikalauja kruopštumo: kruopščiai parinkti vamzdžių skersmenys, jų žingsnis, tiksliai nustatyti izoliaciją, užtikrinti teisingą betono ar skiedinio storį ir laikytis technologinių etapų iki šilumos izoliacijos, vamzdžių įrengimo ir plokščių montavimo. persistencija ir tikslumas užtikrina komfortą ir energinį efektyvumą.
Grindų šilumos izoliacijos svarba ir praktiniai patarimai
Grindų šilumos izoliacijos storis turi būti derinamas su šiluminiais nuostoliais, o ilgesniuose atskaitos plokštumos taikomas tinkamas storis. Tokiu atveju šilta grindų konstrukcija gali tolygiai dalyti šilumą, o apatinės patalpos išliks nepriklausomai nuo viršutinių plokščių. Taip pat svarbu įrengti temperatūrines siūles ir užtikrinti, kad jos būtų tiksliai vietoje, kad išvengti įtrūkimų ir šilumos tiltų.
Grindų šildymo projektavimo pagrindai pagal EN standartus: patalpos tipas, oro temperatūra, leidžiama grindų paviršiaus temperatūra, grindų šildymo galia. Taip pat svarbu numatyti šilumos šaltinį, vamzdžių skersmenis, išdėstymą, izoliaciją ir kontrolės sistemą. Pirmiausia reikia įvertinti šilumos poreikį ir nuostolius, tada parinkti žingsnį ir vamzdžio skersmenį, o pabaigoje - užtikrinti tinkamą hidrolydinę pusiausvyrą.
Grindų šildymo įrengimas nėra vien tik technika, bet ir meno - svarbiausia, kad darbai būtų atliekami laikantis projekto, o danga įrengiama tik tada, kai sistema yra įšaldyta ir atšaldyta, kad būtų išvengta defektų. Jei kas nors neveikia teisingai, dažnai kyla ginčai dėl darbų kaltininko. Todėl būtina laikytis visų reikalavimų ir skirtų žingsnių, ir saugoti protokolus bei techninę dokumentaciją.
