Grindinio šildymas yra žematemperatūris sprendimas, kurio tikslas - užtikrinti komfortą per tolygiai įšildytas grindis. Optimaliausia, kai grindų paviršius šyla iki 24 laipsnių C, o esant dideliems šilumos nuostoliams - iki 27-28 laipsnių C. Aukštesnė temperatūra ne tik nebūna komfortiška, bet ir gali sukelti didesnes energijos sąnaudas bei įtakoje sukelti diskomfortą dėl kontrastingų oro srautų. Svarbiausia - tinkamai suprojektuoti ir įrengti grindų šildymo sistemą, atsižvelgiant į pastato sandarumą ir energijos nuostolius.
Grindinio šildymo principai ir sausasis vs šlapias įrenginiai
Didžiausia šilumos kiekio dalis kontūre gaunama per vamzdžių teikiamą šilumą į betoninį pagrindą, kurio gebėjimas akumuliuoti šilumą užtikrina vienodą paviršiaus šildymą. Dvi pagrindinės sistemos yra „šlapioji“ ir „sausoji“ grindinio šildymo konstrukcijos. Šlapioji versija apima vamzdžių užliejimą betonu, o sausoji - vamzdžius įmontuojant į specialias plokštes, kurios paskirsto šilumą į viršų. Thermo plokštės iš EPS arba grafito priedais užtikrina tvirtumą, lengvą montavimą ir stabilų vamzdžių laikymą.
Projektavimas ir skaičiavimai
Grindų šildymo projekto tikslas - nustatyti tinkamą kontūrų skaičių, vamzdžių skersmenį ir žingsnį, kad būtų kompensuoti šilumos nuostoliai. Projekto esmė - įvertinti namo šilumos poreikį ir nuostolius, parinkti vamzdžių skersmenį, išdėstymo tankį ir betono sluoksnį, įvertinti grindų dangos šiluminę varžą. Į projektą įtraukiami ir šilumos paskirstymo srautai kiekviename kontūre, kad užtikrinti tolygų pasiskirstymą.
Projektuojant dideliems langų plotams, šildymo vamzdelių žingsnis gali būti tankesnis prie šilumos tiltelių. Svarbu įvertinti šilumos šaltinį (šilumos siurblys, dujinis katilas ar kt.) ir įtvirtinti maksimalią vidutinę paduodamo vandens temperatūrą iki 50 laipsnių C. Jei įrengiama su aukštesnės temperatūros šaltiniu, būtinas pamaišymo mazgas ir tinkamas kolektorių balansavimas.
Projektavimo metu nustatomi: grindų pagrindo šiluminė varža, izoliacijos storis (min. 100 mm po gruntu, 30 mm virš šildomų patalpų, 150 mm virš lauko zonų), vamzdžių skersmenys (d14-d20), tvirtinimo būdai, plytų ar betono sluoksnis, kontūrų pasipriešinimas ir toliau - EN 1264, EN 15377 gairėse pateikti reikalavimai.
Montavimas ir technologiniai sprendimai
Grindų šildymo kontūrus galima įrengti su šlapiojo tipo betonavimu arba sausojo tipo plokščių sistema. Sausojo tipo sprendime vamzdeliai įtvirtinami į Thermal Thermo plokštes, kurios turi konusų įtvirtinimo vietas - tai leidžia išvengti papildomo armavimo tinklo. Tokiu atveju montavimas yra žymiai greitesnis ir geba pasiekti aukštesnį tolygumo lygį.
Vamzdžių tvirtinimas ir jų išdėstymas yra svarbus: atstumai tarp vamzdžių dažnai svyruoja nuo 10 iki 30 cm, priklausomai nuo grindų dangos, šilumos poreikio ir kontūro sąlygų. Kontūro pasipriešinimas neturi viršyti 25 kPa. Vamzdžių skersmuo parenkamas pagal patalpos dydį ir šiluminį apkrovimą.

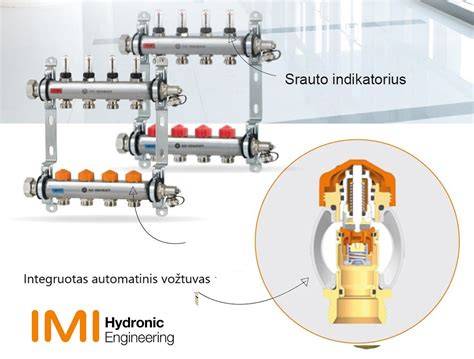

Jei planuojamas kombinuotas šildymas (grindinis kartu su radiatoriais), būtina įrengti pamaišymo mazgą ir sistemos valdymą - termostatus patalpose, kolektorių vožtuvų pavaras ir valdymo įrangą. AFC (Automatic Flow Control) kolektoriai leidžia automatiškai palaikyti srautą ir slėgį kontūruose, sumažinant montavimo klaidų riziką renovuojamose pastatuose.
Valdymas, temperatūra ir komfortas

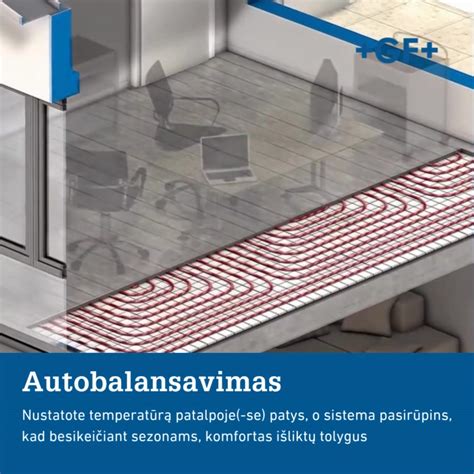

Grindų šildymo valdymas yra panašus į radiatorinį šildymą: kai pasiekiama nustatyta patalpos temperatūra, prietaisų srautas sustabdoma per patalpų termostatus ir kolektoriaus vožtuvus. Daugiau komforto užtikrina automatinis reguliavimas su šilumos šaltiniais.
Ilgesnis grindinio šildymo atsiradimo laikas dėl didelio inertiškumo sukuria poreikį tiksliai ir laiku veikiančiai automatikai: žiemą reikia pasiruošti, kad grįžus po darbo kambariai greitai nepakenktų be įšylimo. Dėl didelio inertiškumo gali būti reikalingos mobilios arba nuotolinės valdymo priemonės.
Komponentai ir įranga
Šildymo sistemos pagrindiniai komponentai: šildymo katilas, temperatūros reguliavimo mazgai, kolektoriai, vamzdžiai ir grindų danga. Grindų šildymo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygaus polistirolo plokščių pakloto, betono pagrindo. Thermo plokštės laikomos užraktais, užtikrinančiais jų tarpusavio sandarumą.

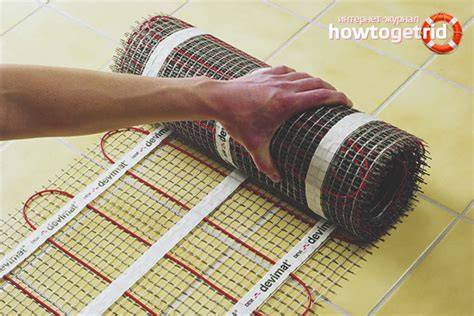

Elektriniai grindų šildymo variantai yra paprastesni: kilimėliai, plėvelės ir matuotiems plotams išdėstyti skiriasi jų galingumas ir įrengimo eiga. Plėvelės arba kilimėliai leidžia lengvai pasiekti garaže ar mažuose kambariuose komfortą, o keraminių plytelių ar keramikos dangų atveju šilumos perdavimo koeficientas yra didesnis.

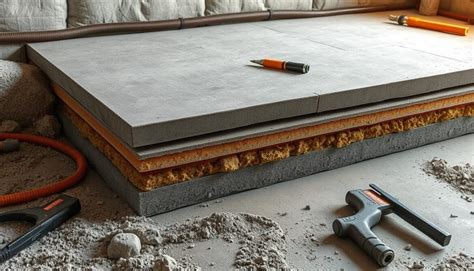

Darbų eiga: paruošimas, betonavimas, testavimas
Prieš betonavimą būtina atlikti grunto paruošimą: lygus, sausas paviršius, izoliacijos sluoksniai, hidroizoliacija. Jei įmanoma, naudoti geotekstilę, užkirsiančią grunto dalelių patekimą į viršutinius sluoksnius. Po to atliekamas bandymo paleidimas, surenkant ir tikrinant visas jungtis, laidus, jutiklius ir vožtuvus.
Montavimo proceso pabaigoje - grindų danga: plytelės, keramikos, laminatas ar kilimas - svarbu užtikrinti, kad grindinės dangos maksimaliai neatspindėtų šilumos. Plytelės turi didesnį šilumos laidumą ir greičiau įšyla, tačiau jas reikia tinkamai užklijuoti ir užtikrinti jų atsparumą pagrindiniams pokyčiams. Laminatas ir kilimai ilgiau įšyla ir gali būti mažiau tinkami aukštoms temperatūroms, todėl kai kuriose vietose gali būti ribojimas jų naudojimui.
Kainos, nauda ir priežiūra
Grindų šildymo įrengimas dažnai lemia energijos taupymą iki 30% palyginti su radiatoriais dėl žemesnių grindų paviršiaus temperatūrų ir šilumos akumuliacijos. Dėl didelio infraraudonojo energijos panaudojimo ir galimo nuotolinio reguliavimo atsiranda galimybės sumažinti išlaidas. Tačiau reikia įvertinti, kad šildymo inertiškumas užtrunka, todėl svarbu įrengti tikslų automatinį reguliavimą ir laikytis projektinių sprendimų.
Kainos priklauso nuo sistemos tipo (vandens ar elektrinės), kontūrų skaičiaus, vamzdžių skersmens, kolektorių tipo, termostatų ir įrangos pobūdžio. Tad tiksli kaina priklauso nuo projekto matmenų ir konkrečių sprendimų.
Temperatūros ribos ir sauga
Maksimali grindų temperatūra tradiciškai rekomenduojama neviršyti 27-28 laipsnių C didinant komfortą, o dažnai naudojama iki 24 laipsnių. Jei grindys pasiekia 55 laipsnių C, gali kilti pavojus dėl betono ar plytelių pažeidimo. Todėl būtina laikytis iš anksto skaičiuotų temperatūrų ir tiksliai kontroliuoti srautą, naudojant balansavimo įrangą ir tinkamą jutiklių išdėstymą.
Kaip pasirinkti sistemą ir įrangą?
Elektrinės grindų šildymo sistemos (kilimėliai, plėvelės arba kabeliai) paprastai įrengiamos lengvai ir su mažesnėmis pradžios investicijomis, ypač renovacijose ar mažesnėse patalpose. Vandens šildymas reikalauja didesnių investicijų, bet pasižymi didesniu komfortu ir ilgaamžiškumu. Pasirenkant tarp sistemų svarbu įvertinti pastato šilumos poreikį, energijos šaltinį, projektavimo sudėtingumą ir galimybes vėliau modernizuoti.
Nereikėtų pamiršti apie kontrolės sistemą: termostatus, pavaras ant kolektoriaus, automatinį balansavimą ir papildomus filtrus ar atskirtuvus. AFC pritaikymas renovuojamuose pastatuose padeda išvengti dydžių skirtumų tarp kolektorių, o jutiklių ir laidų išdėstymas užtikrina patikimą darbų kokybę.
Infografikos ir ištekliai
Infografikas: grindų šildymo schemų palyginimas (šlapias vs sausas, kontūrų slydimas ir valdymas)
Žemėlapis: kontūrų išdėstymo pavyzdžiai įvairiems patalpų dydžiams
Vaizdo įrašas: grindinio šildymo montavimo etapai - nuo projekto iki bandymo
11 Grindinio šildymo kolektoriaus žiedų nustatymas
Praktiniai patarimai montavimui
- Patikrinkite paviršiaus lygumą ir sausumą prieš klojimą. Naudokite drėgmės matuoklį ir laikykitės lygio nustatymo priemonių.
- Apgalvokite izoliaciją: storis, medžiaga ir garso/garso izoliacija. Įsitikinkite, kad pagrindas stabilus.
- Pasirinkite tinkamą vamzdžių skersmenį: mažoms patalpoms - mažesnio skersmens, didesnėms - didesnio skersmens. EN 1264 reikalavimai turėtų būti laikomi.
- Naudokite reguliuojamus kolektorius ir balansavimo vožtuvus. Tai leidžia lengvai prisitaikyti prie pakitimų, ypač renovuojamuose pastatuose.
- Svarbu atlikti bangų ir bandymų patikrinimą prieš betonavimą. Taip išvengiama defektų, kuriuos remontuoti po betonavimo sunku.
- Kai įrengiama su šilumos siurbliu, būtina turėti tinkamą kontrolės sistemą ir galimybę reguliuoti šilumos srautą nuotoliniu būdu. Taip užtikrinama efektyvi energijos panaudojimo.
Svarbiausi išskirtiniai punktai
- Grindų šildymas yra žematemperatūrio tipo, todėl paviršiaus temperatūra laikosi žemiau 28 laipsnių C daugumoje patalpų, siekiant komforto.
- Projekto tikslas - užtikrinti tolygų šilumos pasiskirstymą ir atitikti griežtas EN 1264/EN 15377 normas.
- Autofiksuotos AFC kolektorių sistemos suteikia patikimą srauto balansavimą ir sumažina montavimo klaidų riziką.
- Montuojant grindis ant sauso pagrindo (Thermo plokštės su vamzdžiais) greičiau, o betonavimą galima optimaliai suplanuoti.
- Tvirtai laikykitės saugos ir bandymų procedūrų, kad išvengtumėte statybų metu įvykių ir galimų gedimų.
Duomenų poreikis projektui parengti
Pagrindiniai duomenys: pastato vieta ir orientacija, šilumos šaltinis ir kuro rūšis, planuojama patalpų vėdinimo sistema, grindų danga kiekvienoje patalpoje, norima oro temperatūra. Projektas turi atsižvelgti į numatomą šilumos nuostolį ir grindų dangos šiluminę varžą, taip pat į langų skaičių, patalpos kampines zonas ir kitus detalius.
Pabaigos dalis: ar verta?
Grindų šildymas suteikia komfortą, energijos efektyvumą ir galimybę patikimai reguliuoti temperatūrą visame name. Pasirinkimas tarp vandens ar elektrinės sistemos priklauso nuo pastato ypatybių, projekto kainos ir galimybių. Tinkamas projektavimas, aukštos kokybės įranga ir profesionalių montuotojų darbas užtikrina ilgaamžiškumą ir efektyvų darbo rezultatą.
