Rautaruukki Oyj gamyklos Kaarina mieste 1998 m. pradėta ventiliuojamų grebėstų gamyba. Ventiliuojami grebėstai, priklausomai nuo viršutinės lentynos pločio, yra dviejų rūšių ir žymimi atitinkamai: RTR 45/plotis 45mm/ ir RTR32/plotis 32mm/. Grebėstai gaminami iš plonalakščio plieno RAGAL 3505, lakšto storis 0,7 mm su cinko danga 275 g/m2, aikštis 32mm. RTR 45 numatytas taikyti grebėstavimui po čerpiniais ir lygaus profiliavimo lakštais: Monterrey, Classic, T20 arba T45, o RTR 32 tinka čerpių stogams.

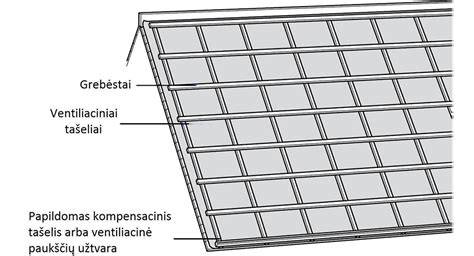

Grebėstų konstrukcija ir tikslas
Grebėstai - tai stogo konstrukcijos elementas, laikantis stogo dangą ir suteikiantis stogui stabilumą. Jie perduoda apkrovas, užtikrina oro cirkuliaciją ir ventiliaciją po stogo danga, padeda pašalinti drėgmę kartu su oru per kraige ir karnizus. Grebėstų montavimas yra svarbus žingsnis užtikrinant stogo konstrukcijos patikimumą.
Grebėstų tipai ir matmenys
- Sunkieji stogai: čerpiniai stogai - naudojami tašai, tokie kaip 50×50, 50×60 ir kt. Grebėstų matmenys priklauso nuo gegnių žingsnio, stogo apkrovos ir nuolydžio.
- Lengvieji stogai: skarda, bituminės čerpės, skardinė čerpė - naudojamas lentų paklotas, pavyzdžiui 25×100, 25×120, 30×100 ir kt.
Grebėstų matmenys ir jų išdėstymas skaičiuojami atsižvelgiant į dangos tipus, gegnių žingsnį, stogo apkrovą ir nuolydį. Stilmeda lentpjūvė siūlo įvairių tipų grebėstus, atitinkančius individualius poreikius ir projektus.
Montavimas ir tarpai
- Grebėstus tvirtiname prie medinių gegnių cinkuotomis vinimis per abi apatines lentynėles. Paprastai naudojami 75 mm ilgio vinys, kurios perkalamos per grebėsto lentyną į gegnę. Kad išvengti gegnių skilinėjimo vienoje tvirtinimo vietoje, rekomenduojama naudoti ne daugiau dviejų vinių.
- Išilginius grebėstus išdėstyti kas 600 mm, kur kas antras grebėstas turi gulėti ant gegnės. Tarp grebėstų centrų turi būti 350 mm atstumas.
- Išilginius sąlajos grebėstus pakelti apie 17 mm, o jungimo metu - taip pat virš žymės. Horizontalūs jungimai turi būti užleisti 200 mm atstumu.
- Tarp sąlajos plokštumų susikirtimo linijoje turėtų būti 50-80 mm. Tarp grebėstų palikite apie 20 mm ventiliacijai. Sąlajos tarp grebėstų turi persidėti ne mažiau kaip 200 mm, o jas tvirtinti reikia nerūdijančiais savisriegiais ir užsandarinti mase (silikonu).
Grebėstų skirstymas pagal dangą
- Skarda prie grebėstų prisukama čerpės žemiausiose vietose - bangos apačioje. Todėl tikslus grebėstų išdėstymas yra labai svarbus.
- Jei naudojamos ilgesnės dangos, galima gabalus koreguoti pagal dangos plotį. Tarp sąlajos ir sąnarių turi būti užleisti 200 mm persidengimai.
Ventiliacijos svarba ir plėvelė
Vėdinami grebėstai keičia lentas, o grebėstų perforacijos šoninėse briaunose užtikrina oro judėjimą po stogo lakštais ir drėgmės pašalinimą kartu su oru per kraige ir karnize. Plėvelės įrengimas - svarbi dalis ventiliacijos užtikrinimui. Plėvelė klostoma horizontaliai nuo karnizo į viršų, o jos užleidimai turi būti 150 mm horizontaliai ir 100 mm įilgai. Rekomenduojama naudoti difuzinę plėvelę, kuri neleis kondensatui kauptis ant stogo šilumos izoliacijos.
Difuzinės plėvelės panaudojimas vietoj tradicinio pylimo apmušimo lentomis gali sumažinti bendrą stogo kainą 10-15 % ir palengvinti stogo konstrukciją. Naudojant plėveles su dideliu garso pralaidumu, ventiliacinės angos gali būti uždarytos. Leistiną laiką nuo plėvelės ištiesimo iki skardos padėjimo svarbu laikytis.
Vėjalentės, sąlajos ir sandarumas
Vėjalentės aukštis turi būti pritaikytas prie čerpės bangos lygio. Sąlajos lankstinius reikia leisti mažiausiai 200 mm. Sąlajos daromos iš lygaus skardos; pritvirtinimas atliekamas 160 mm nuo jos vidurio ilginiais grebėstais. Sąlajos turi persidengti ne mažiau 200 mm, o visas plokštumas turi būti užsandarintas mase (silikonu).
Medžiagų pasirinkimas ir priežiūra
Trapecinė skarda yra viena iš populiariausių skardinių stogo dangų dėl prieinamos kainos, lengvo montavimo ir ilgaamžiškumo. Optimalus grebėstams naudojamos medienos drėgmės lygis - apie 18 %. Mediena turi būti apsaugota nuo grybelių, pelėsio ir kenkėjų impregnavimu. Dažniausiai naudojami matmenys: 40×50 mm, 50×50 mm, 40×60 mm. Jei planuojama atlikti darbus, reikia laikytis stogo dango gamintojo rekomendacijų dėl grebėstų žingsnio.
Vinys turėtų būti stoginės (srieginės) ir įgilintos į gegnę. Jei naudojama lentų paklota, rekomenduojama kalti po dvi vinis ties kiekviena gegne, kad lentos nelįstų. Paprastai ištisinis sąlajos grebėstavimas turi būti bent po 0,5 m į abi puses. Skardos įrankiai ir pjovimo įrankiai turi būti parinkti taip, kad nekeltų per didelės šilumos ir nepažeistų cinko dangos.
Priežiūra ir ilgaamžiškumas
Reguliari stogo priežiūra - pavasarį ir rudenį, lapų šalinimas, švaros nuvalymas nuo stogo. Atsargiai naikinti paviršines apdaužymis ir naudoti pataisomuosius dažus pažeidimo vietoms uždengti. Plėvelė ir grebėstai turi būti tiksliai montuojami, kad užtikrinti oro srautą ir kondensato nutekėjimą.
Grebėstų ir kontrgrebėstų vaidmuo
Kontrgrebėstai tvirtina stogo plėvelę ir formuoja oro tarpą tarp plėvelės ir skersinių grebėstų. Pagal Lietuvos statybos techninius reglamentus (STR) minimalus oro tarpo dydis - 20 mm, tačiau praktikoje rekomenduojama naudoti 25-30 mm aukščio kontrgrebėstus. Grebėstai kalami skersai ant kontrgrebėstų 120 mm suktais vinimis, o jų žingsnis parenkamas pagal dangos gamintojo rekomendacijas ir pateiktus brėžinius.
Gegnės - pagrindinė stogo laikančioji konstrukcija. Matmenys ir žingsniai apskaičiuojami konstruktoriaus pagal stogo apkrovą, nuolydį ir atstumą tarp atramų. Stogo plėvelė tempiama nuo apačios į viršų, o kiekviena juosta užleidžiama ant ankstesnės, kad vanduo ir drėgmė tekėtų žemyn. Gali būti naudojami mūrtašiai ar viršutiniai klojimai, priklausomai nuo statinio konfigūracijos.
Techniniai pabaigos žodžiai
Grebėstų pasirinkimas priklauso nuo stogo dangos tipo, nuolydžio, apkrovų ir klimato sąlygų. Svarbu vadovautis gamintojo instrukcijomis ir konstruktoriaus skaičiavimais, užtikrinant optimalų žingsnį ir atstumus tarp gegnių, kontrgrebėstų ir grebėstų. Tinkamai pasirinkti ir sumontuoti grebėstai - garantija stabiliam, patikimam ir ilgaamžiam stogo darbui.
