Šiuolaikinė elektros instaliacija nėra tik laidų sujungimas tarp taškų A ir B. Tai sudėtinga inžinerinė sistema, kurios saugumas ir ilgaamžiškumas tiesiogiai priklauso nuo to, kaip kokybiškai laidininkai yra apsaugoti nuo išorės veiksnių. Tinkamas apsauginio vamzdžio parinkimas dažnai tampa lemiamu veiksniu sėkmingam projekto įgyvendinimui. Daugelis pradedančiųjų statytojų klaidingai mano, kad aukštos kokybės kabelio izoliacija yra pakankama apsauga klojant linijas po žeme ar betone. Tačiau praktika rodo ką kita. Gruntas yra dinamiška aplinka: dėl drėgmės svyravimų, šalčio ir atitirpimo ciklų ar tiesiog natūralaus nusėdimo atsirandantis mechaninis spaudimas gali pažeisti net ir patį storiausią kabelį. Siekiant išvengti šių rizikų ir užtikrinti sistemos ilgaamžiškumą, nepakeičiamu sprendimu tampa techninis vamzdis. Jis tarnauja ne tik kaip tvirtas fizinis barjeras nuo išorinių veiksnių, bet ir sukuria funkcionalų kanalą, leidžiantį ateityje be jokių kasimo darbų pakeisti senus kabelius ar įvesti naujus.
Aukštos kokybės gofruoti vamzdžiai: APE vamzdis ir jo paskirtis
Vienas populiariausių pasirinkimų lauko komunikacijoms yra APE vamzdis. Tai yra polietileninis vamzdis, pagamintas iš antrinio polietileno. Šis instaliacinis vamzdis yra itin tvarus ir ekonomiškas sprendimas, pasižymintis puikiu atsparumu smūgiams bei cheminiam dirvožemio poveikiui. Kadangi šis polietileninis vamzdis yra lankstus ir tiekiamas rulonais po 50 metrų, jį galima kloti vientisomis atkarpomis. Šio vamzdžio pritaikymas neapsiriboja tik paprastu elektros laidų tiesimu: ryšių ir silpnųjų srovių tinklai, sodo ir aplinkos automatizavimas, laikinai instaliacija, apsauga nuo graužikų.
Renkantis techninį vamzdį, skersmuo yra svarbiausias rodiklis: techninis vamzdis 20 mm, 25 mm, 32 mm. Tai vienas dažniausių pasirinkimų vidutinio storio instaliaciniams kabeliams. Jei planuojate tiesti pagrindinį maitinimo kabelį nuo įvadinės apskaitos dėžutės iki namo viduje sumontuoto pagrindinio elektros paskirstymo skydo, Jums bus reikalingas būtent tokio skersmens techninis vamzdis. Svarbu pabrėžti techninį aspektą: šis techninis vamzdis yra nespaudiminis. Nors tai itin tvirtas polietileninis vamzdis, jis nėra suprojektuotas atlaikyti vidinį slėgį, todėl negali būti naudojamas kaip polietileninis vamzdis vandeniui tiekti aukšto spaudimo sistemose. Tačiau dėl savo savybių jis yra nepakeičiamas kitose srityse. Pavyzdžiui, sodybose dažnai naudojamas kaip polietileninis lietvamzdis - nuvesti lietaus vandenį nuo pamatų į drenažo šulinius, užtikrinant, kad drėgmė nepažeis pastato konstrukcijų.
Raudonas gofruotas vamzdis: didelis grunto spaudimas ir matomumas

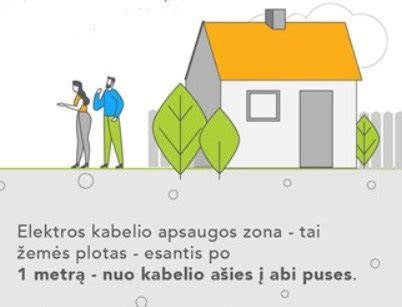

Jei Jūsų projektas apima magistralinių tinklų tiesimą, klojimus po važiuojamąja kelio dalimi ar įvadinių kabelių apsaugą ten, kur tikėtinas didelis grunto spaudimas, nepakeičiamas tampa raudonas gofruotas vamzdis. Jo konstrukcija iš esmės skiriasi nuo lygių vamzdžių. Raudonas požeminis gofruotas vamzdis yra ne tik tvirtas, bet ir tarnauja kaip svarbus saugumo signalas. Ryški spalva praneša kitiems asmenims, kad šioje vietoje po žeme guli elektros tinklai. Atsparumas gniuždymui, skersmuo (40, 50, 110 mm) bei montavimo patogumas yra pagrindiniai aspektai planuojant šią liniją. Į pastatą įvedama instaliacija reikalauja lankstumo, todėl viduje kuriama „keičiamoji instaliacija“ - atitinkamai paruoštos patalpos, kur kabeliai paliekami apsauginiame kanale ir vėliau gali būti atnaujinami be didelių kasimo darbų.
Gofruotas instaliacinis vamzdis viduje: keičiamoji instaliacija ir praktiniai privalumai
Tam naudojamas gofruotas instaliacinis vamzdis (dažnai pilkos spalvos). Klojant kabelius į gofruotus vamzdžius, pastato viduje sukuriama vadinamoji „keičiamoji instaliacija“. Tai sprendimas, kai elektros laidai nėra tiesiogiai užmūrijami į sienas, o paliekami apsauginiame kanale. Paprastas remontas, patikima apsauga montavimo metu, lankstumas - didžiuliai pliusai. Dėl savo lankstumo gofruotas vamzdis leidžia lengvai formuoti elektros trasas aplink kampus ar lubų sijas. Gaisrinė sauga - vidaus instaliacijai skirti gofruoti vamzdžiai yra gaminami iš ugnies neplatinančio plastiko. Taigi, nepriklausomai nuo to, ką pasirinksite - APE vamzdį ar gofruotą vamzdį - montavimo metu verta laikytis kelių esminių principų: tranšėjos dugne rekomenduojama suformuoti bent 10 cm smėlio sluoksnį, kuris apsaugotų vamzdį nuo aštrių akmenų spaudimo. Taip pat rekomenduojame įsigyti šiek tiek didesnio skersmens vamzdį, nei jums atrodo reikia dabar, nes technologijos tobulėja ir po kelerių metų gali prireikti papildomos infrastruktūros (elektromobilių įkrovimo stotelių ar šviesolaidžio tinklų).
Kokybiški gaminiai ir jų gamintojai
E-kabelita.lt siūlo platų instaliacinių vamzdžių asortimentą, kuriame - aukštos kokybės, patikimi ir ilgaamžiai gaminiai, užtikrinantys saugią elektros instaliaciją. Pas mus rasite įvairių skersmenų APE vamzdžius, raudonus požeminius vamzdžius bei vidaus instaliacijai skirtas gofras, tinkamas tiek profesionaliam montavimui, tiek savarankiškiems projektams. Dažnai klientai klausia, kodėl reikalingas lankstus elektros instaliacijos vamzdis, jeigu kabelis skirtas montuoti po žeme? Trumpai tariant: gofruoti vamzdžiai (gofros) skirti elektros kabeliams ir laidams apsaugoti nuo mechaninių pažeidimų, UV spindulių ir kitų aplinkos veiksnių. Juk montuojant gofruotą vamzdį žemėje pasitaiko akmenukų, stiklo šukių, kurios laikui bėgant gali pažeisti kabelio izoliaciją. Dėl to kyla srovės nuotėkio pavojus, įvyksta trumpas jungimas, elektros smūgio pavojus.
Renkantis gofrą rekomenduojame atkreipti dėmesį į kabelio skerspjūvį. Kabelis turi laisvai tilpti gofroje, kad jį būti patogu pratempti. Gofroje montuojamų elektros kabelių kiekis ribojamas pagal užpildymo procentą ir standartų reikalavimus. Viename gofruotame vamzdyje klojamas vienas kabelis. Pagal LST EN 61386 rekomendacijas, kabeliai gofroje neturi užimti daugiau nei 40-50 % jos vidaus skersmens ploto, kad kabelį būtų galima laisvai montuoti, ir kad jis nebūtų veržiamas, neperkaistų. Nerekomenduojama vienoje gofroje montuoti tos pačios, o jau nekalbant apie skirtingos paskirties kabelius. Dėl to naudokite atskiras gofas apšvietimo, kištutinių lizdų ar specialios elektros įrangos.
Gofruotas vamzdis: įvairūs tipai - pilkas, juodas, raudonas su dviguba sienele. Pilka gofra skirta naudoti elektros instaliacijai patalpų viduje, galima montuoti ant paviršiaus ar po tinku. Juodas gofruotas vamzdis pasižymi didesniu atsparumu, sustiprintas (750 N / 5 cm ar daugiau) tinka montuoti grindyse, betone; atsparus žemai temperatūrai ir UV spinduliams. Raudonas gofruotas vamzdis su dviguba sienele apsaugo žemėje esančius kabelius nuo mechaninių pažeidimų, gruntinio slėgio. Tačiau jeigu reikia jungti šafratus - naudokite sujungimo movas. Behalogenė gofra (LSZH) sumažina dūmus gaisro metu, todėl dažnai pasirenkama komerciniuose ir viešuosiuose pastatuose. Šarvuota gofra - platus pasirinkimas naudoti lauke ar po žeme, tačiau ją reikia montuoti tik sausose vidaus patalpose.
Šarvuoti kabeliai: šarvuotų ir nešarvuotų kabelių skirtumai
Šarvuotas šviesolaidinis kabelis suteikia papildomą apsaugą trapiems stiklo pluoštams, todėl puikiai tinka lauke arba sunkiosios technikos aplinkoje. Santos pluoštas - Kevlaras - priduria stiprumo ir lengvumo, užtikrinant didesnį atsparumą tempimui ir įtampai. Šarvai gali būti aliuminiai arba nerūdijančio plieno, gofruoti arba pynės pavidalo, o kai kuriais atvejais derinami abu. Paprastesni, be šarvų, pluoštai yra lengvesni, bet mažiau atsparūs kenkėjams ar mechaniniams pažeidimams. Šarvuotos struktūros leidžia ilgesnį tarnavimo laiką ir mažesnį gedimų dažnį, todėl dideliuose magistraliniuose strypuose šarvuoti kabeliai dažnai apsimoka ilguoju laikotarpiu.
Šarvuoto šviesolaidinio kabelio tipai skiriasi pagal šarvo tipą: interlock spiralinis dangtis, gofruotas, pynės tipo. Interlock šarvuotas kabelis pasižymi grandinės tipo užsidarymu ir puikiai tinka tiek viduje, tiek lauke. Gofo šarvas naudojamas lauke ar po žeme - tvirtas, atsparus slėgiui ir mechaniniams poveikiams. Vieliniu pynimu šarvuotas kabelis turi didelį lankstumą, gerą smūgių sugėrimą ir tinkamas dideliems atstumams įtampos perdavimui. Paprasti pluoštai be šarvų yra lengvesni, tačiau pažeidžiamesni augančiam grunto spaudimui ar mechaniniams pažeidimams.
Kodėl pasirinkti šarvuotą kabelį?
Šarvuotas kabelis pasižymi didesniu patvarumu, todėl ilgesnė tarnavimo trukmė ir mažesnė tikimybė remonto poreikiui. Nors pradžioje šie kabeliai gali būti brangesni, ilgainiui atsiperka dėl mažesnio gedimų dažnio ir mažesnių eksploatacinių išlaidų. Atkreipkite dėmesį į aplinką: lauke, po žeme, drėgnose ar užterštose patalpose, dideliuose transporto srautuose - visur šarvuotas kabelis gali užtikrinti stabilų ir saugų tinklą.
Montavimo iššūkiai ir patarimai
Diegimo iššūkiai dažnai kyla ankštuose kanaluose ar tarp esamų kabelių. Viskas priklauso nuo planavimo: bejo projektas gali įstrigti, todėl svarbu iš anksto numatyti galimus kliūtis ir turėti reikiamus įrankius bei metodus. Lenkiamo spindulio laikymasis - minimali išlinkio ašis, kad stiklas nepažeistų šerdis; įžeminimas - būtina saugiai sujungti šarvus su pagrindais; nutraukimas - tvirti pjaustytuvai ir nužievinimo įrankiai būtini, ypač darbui ant stogų ar perpildytų lentynų. Pasirūpinkite, kad kabelių kreiptuvas dirbtų tinkamai, o lenkimo spinduliai atitiktų gamintojo rekomendacijas.
Praktiški patarimai diegimo metu
- Lauke tranšėjos dugne formuokite bent 10 cm smėlio sluoksnį.
- Visada rinkitės šiek tiek didesnio skersmens vamzdžius, nei atrodo reikia dabar.
- Klojant per ankštose vietose naudokite tinkamus kreipiklius ir laikykitės spindulio rekomendacijų.
- Nedėkite skirtingų paskirčių kabelių į tą pačią gofrą.
- Venkite staigių lenkimų, kurie gali įtempti šarvus ar kabelius.
Šarvuotų kabelių praktiniai pavyzdžiai vietose
Šarvuotas kabelis tinka pramoninėms patalpoms, kur kabeliai nuolat patiria mechaninį stresą, taip pat laukui ir drėgnoms vietoms. Biuruose, mokyklose ir ligoninėse šarvuotas kabelis atitinka statybos saugos reikalavimus ir gali užkirsti kelią gaisrams ar signalo praradimams krizės metu. Didelės eismo vietose, pavyzdžiui, prekybos centruose ar oro uostuose, šarvuoti kabeliai užtikrina, kad trasos išliktų saugios ir patikimos, nepaisant pėstiesiems, transporto priemonių ar graužikų poveikio.
Laidų jungtys: veržiamos ar spyruoklinės? Palyginimas
Baigtinis įrankių ir literatūros sąrašas

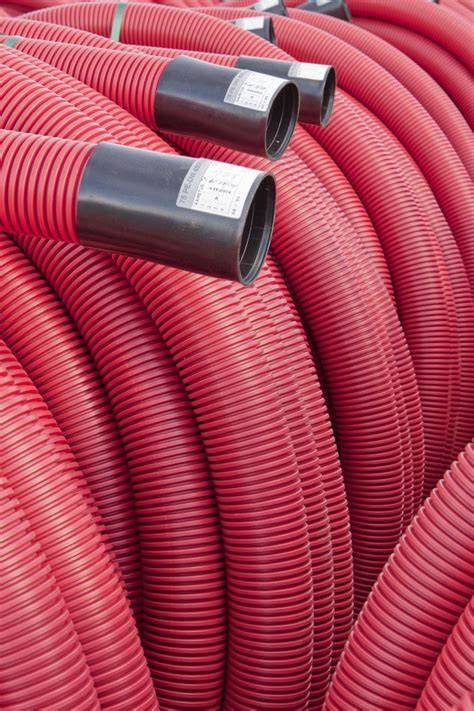

Šarvuotų kabelių bei gofruotų vamzdžių įrengimas reikalauja profesionalių įrankių ir žinių. Rekomenduojama naudoti tiekėjų Evopipes ir Pipelife siūlomas gofruotas sistemas dėl jų tvirtos sienelės, ilgaamžiškumo ir kabelio įvilkimui naudojamos metalinės vielos vietoje virvelės. Behalogenė LSZH technologija užtikrina mažesnį dūmų kiekį gaisro metu ir taip palengvina evakuaciją.
Kitos įžvalgos: šarvuoto kabelio pasirinkimo gairės
Pradžioje atsižvelkite į aplinkos sąlygas, galimą apkrovą, aplinkos veiksnius, bei bitumo durpių ar grunto tvirtumą. Dažnai geriausia turi apskaičiuoti rezervą - papildomą skersmenį - ateities plėtrai. Pasirinkus šarvuotą kabelį, atkreipkite dėmesį į jo atsparumą vandeniui, temperatūrai ir mechaniniams pažeidimams. Taip pat svarbu laikytis LST EN 61386 standartų rekomendacijų dėl užpildymo procentų.
