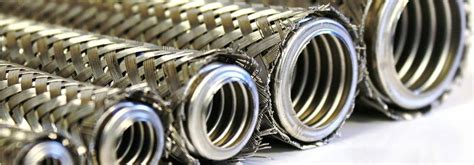

Nerūdijančio plieno silfonai, dar vadinami gofruotomis metalinėmis žarnomis, yra vienas iš dumplių serijos gaminių. Gofruotoji žarna yra svarbus inžinerinių technologijų jungiamasis komponentas, kurį sudaro gofruotas lankstus vamzdis, tinklinė įvorė ir jungtis. Naudojamas kaip kompensacinis elementas, sandarinimo elementas, jungiamasis elementas ir amortizacinis elementas įvairiose dujų ir skysčių vamzdynų sistemose ir ilgio, temperatūros, padėties ir kampo kompensavimo sistemose, naudojamas aviacijos ir kosmoso, naftos chemijos, kasybos elektronikos, mašinų ir laivų statybos, medicinos, sveikatos, tekstilės elektronikos srityse, energetikos statybos ir kitose srityse.
Gofruota žarna yra pagaminta iš austenitinio nerūdijančio plieno medžiagos arba medžiagų pagal vartotojo reikalavimus. Jis pasižymi puikiu lankstumu, atsparumu korozijai, atsparumu aukštai temperatūrai (-235 laipsnis C ~ plius 450 laipsnių C), atsparumas aukštam slėgiui (iki 32 MPa). Jį galima prijungti bet kuria vamzdyno kryptimi, siekiant kompensuoti temperatūrą ir sugerti vibraciją, sumažinti triukšmą, pakeisti terpės tiekimo kryptį, pašalinti mechaninį poslinkį tarp vamzdynų arba tarp vamzdynų ir įrangos ir kt. Dvigubo flanšo metalinė gofruota žarna turi poslinkį ir vibraciją. Jis ypač tinka lanksčioms įvairių siurblių, vožtuvų ir kt. Tokios žarnos tinka tiek labai aukštai (virš 500 laipsnių), tiek labai žemai temperatūrai, nes dėl gofruoto paviršiaus išlaiko lankstumą.
Renkantis metalines žarnas, atsižvelkite į jų specifikacijas, nes žarnos stiprumą lems silpniausia jos vieta. Čia taip pat svarbus jungiamųjų vamzdžių tipas, kuris bus naudojamas darbo eigoje. Sulenktos versijos paprastai yra lengvos ir plačiai suderinamos. Naudojamas plienas tinka tvarkyti agresyvias ir labai toksiškas chemines medžiagas. Nerūdijančio plieno metalinių žarnų gamybai naudojamas dvisluoksnis gofruotas guolių (silfonų) korpusas, padidintas lankstumas, padengtas vienu arba dviem išorinio / apsauginio apvalkalo sluoksniais. Gofruotas apvalkalas gaminamas hidroformuojant arba mechaniniu būdu. Apsauginis apvalkalo sluoksnis turi didesnį patikimumą ir didesnį leistiną darbinį slėgį, bet mažiau lankstumo ir dėl to didesnį svorį. Metalinės žarnos nebėra naujovė, o šiandien jų galima rasti beveik visose pramonės šakose. Įmonė TMS sandėliuoja žaliavas metalinių įvorių gamybai Rygoje (Latvija). Mūsų įranga leidžia pagaminti tokio tipo movą pagal užsakymą, atsižvelgiant į visus klientų pageidavimus. Taip pat siūlome panaudoti iš kliento gautą galutinį armatūrą, nes galime užtikrinti lengvą žarnos integravimą į esamą sistemą.

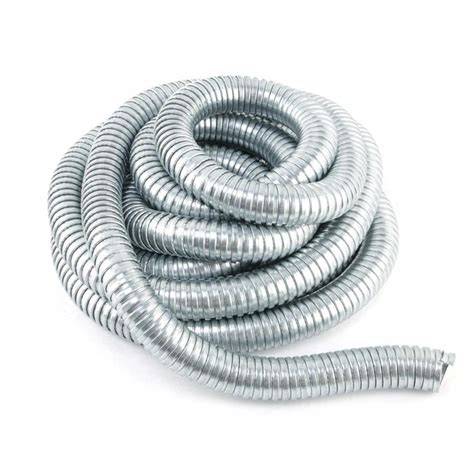

Sriegimas. Sriegimo žarnos daugiausia pagamintos iš cinkuoto plieno juostų, nerūdijančio plieno juostų, PA, PE, PP ir kitų plastikinių medžiagų. Naudojimas: laidų ir kabelių apsauga mašininėje gamyboje, elektros izoliacijos apsauga, apšvietimo įranga, automobilių gamyba, aviacijos įranga, metro, traukiniai, automatikos valdymas ir kitose pramonės šakose. Charakteristikos: geras lankstumas, atsparumas iškraipymams, geras lenkimo charakteristikas, gali atlaikyti didesnes apkrovas; atsparus rūgštims, tepalams, aušinimo skysčiams ir kt., blizgus paviršius, atsparus trinčiai.

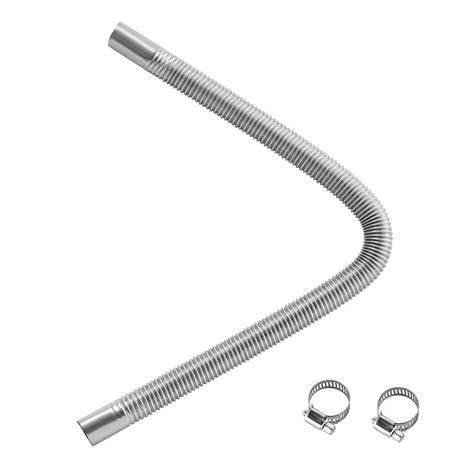

Nerūdijantis plienas. Nerūdijančio plieno žarnos daugiausia reiškia žarnas, pagamintas iš 304 Nerūdijančio plieno arba 301 Nerūdijančio plieno. Naudojimas: Naudojama kaip laidų apsauginė žarna automatiniams prietaisų signalams. Nerūdijančio plieno žarna, naudojama tikslioms optinėms liniuotėms ir jutiklių grandinėms apsaugoti. Jis turi gerą minkštumą, atsparumą korozijai, atsparumą aukštai temperatūrai, atsparumą dilimui, atsparumą tempimui ir atsparumą vandeniui.
Metalas. Metalinė žarna daugiausia reiškia vienos rūšies spiralinį gofruotą vamzdį; kitas yra žiedinis gofruotas vamzdis. Spiralinis gofruotas vamzdis yra vamzdinis apvalkalas, kurio bangos yra išdėstytos spiralės pavidalu. Tarp dviejų gretimų bangelių yra spiralės kampas, o visas bangas galima sujungti spiraline linija. Žiedinis silfonas - tai vamzdinis apvalkalas, kurio bangos yra uždaro žiedo formos, o bangas formuoja nuosekliai sujungtos apskritos bangos. Žiediniai gofruoti vamzdžiai formuojami iš besiūlių arba suvirintų vamzdžių. Apribojus apdorojimo metodą, vieno vamzdžio ilgis paprastai yra trumpesnis nei spiralinių gofruotų vamzdžių ilgis.
Ripple - kaip lankstus slėgiui atsparus vamzdžių jungiamasis elementas, gofruotoji žarna yra sumontuota skysčių transportavimo sistemoje, kad kompensuotų abipusį vamzdžių ar mašinų ir įrangos jungiamųjų galų poslinkį, sugertų vibracijos energiją ir atliktų vibracijos mažinimo bei triukšmo mažinimo funkcijas. Jis turi gerą lankstumą ir lengvą svorį. Guma. Guminė žarna yra plieninės vielos pinta žarna, sudaryta iš vidinio gumos sluoksnio, plieninės vielos pynimo sluoksnio ir išorinio gumos sluoksnio.
Nesvarbu, kad aprašyta, bet svarbu: Dualinės kilpos žarnos, apsauginės žarnos ir dujų prijungimo žarnos užima svarias vietas pramonėje. Silfonai dažnai derinami su poslinkio jutikliu, sudarydamas slėgio jutiklį, o kartais naudojami kaip izolaciniai komponentai ar kompensaciniai elementai. Metaliniai gofruoti vamzdžiai plačiai naudojami naftos chemijos, prietaisų gamybos, kosmoso, chemijos, elektros energijos, vandens, metalurgijos ir kitose pramonės šakose, siekiant kompensuoti mechaninius poslinkius, absorbuoti vibracijas ir redukuoti triukšmą.
Techniniai bruožai: individualizuotos gofruotos žarnos gali būti gaminamos iš nerūdijančio plieno, aliuminio, plastikinių polimerų ar kompozitinių medžiagų, priklausomai nuo aplinkos sąlygų ir cheminės suderinamumo poreikių. Temperatūros atsparumas varijuoja nuo kriogeninių taikymų iki aukštos temperatūros aplinkų; specializuotos versijos gali išlaikyti ekstremalias slėgio skirtumus. Techninėje praktikoje naudojamos CAD modeliavimas, baigtinių elementų analizė ir griežti kokybės kontrolės protokolai, užtikrinant viso projekto suderinamumą su klientų poreikiais.
Individualizuota gofruota žarna gali būti papildyta specialiomis funkcijomis, pvz., integruotais jutikliais, šildymo elementais, izoliaciniais sluoksniais ar apsauginiais dangais, kurie padidina funkcionalumą specifinėms aplikacijoms. Medžiagų parinkimas yra svarbus: nuo maisto pramonei tinkamo nerūdijančio plieno iki aukštos temperatūros lydinių aviacijos sistemoms. Gamybos lankstumas leidžia kurti konfigūracijas su kintamo skersmens sekcijomis ar sudėtingomis maršrutizavimo geometrijomis. Kokybės kontrolės procesai apima matmenų tikrinimą, slėgio bandymus ir medžiagų sertifikavimą.
Individualizuota gofruota žarna pritaikoma įvairioms pramonės šakoms: automobilių pramonėje - išmetimo dujoms, aušinimo skysčiams ir kuro tiekimo sistemoms; pramoninėje gamyboje - garui, cheminėms medžiagoms ir pneumatinėms valdymo sistemoms; HVAC - lankstūs jungtys, terminio plėtimos kompensavimas; jūros pramonė - borto siurbimo, kuro linijų ir aušinimo vandens cirkuliacija; oro erdvės taikymai - kuro sistemos ir aplinkos valdymas. Maisto ir farmacijos pramonėje reikalaujama higienos ir sanitarijos atitikties. Individualizuota žarna gali būti su integruotais jutikliais ar apsauginiais dangais, siekiant didesnio našumo ir patikimumo.
