Gipso kartono konstrukcijų patikimumas labai priklauso nuo teisingai parinktų ir sumontuotų profilių. Nuo jų priklauso ne tik konstrukcijos tvirtumas, bet ir viso paviršiaus lygumas bei ilgaamžiškumas.
Kokybiškas gipso kartono profilių konstrukcijos montavimas - tai ne vien medžiagų pasirinkimas, bet ir atidumas detalėms. Svarbu laikytis profilių išdėstymo taisyklių, naudoti tinkamas tvirtinimo priemones ir nepamiršti apie izoliaciją bei garso slopinimą. Laiku atpažinus ir išvengus tipinių klaidų, rezultatas bus ilgaamžis.
Gipso kartono profilių montavimas - tai ne tik techninis procesas, bet ir labai svarbi statybų kokybės dalis. Kiekvienas netikslumas profilių konstrukcijoje gali turėti ilgalaikių pasekmių: nuo vizualinių defektų, tokių kaip nelygios siūlės ar kampų deformacijos, iki konstrukcinių problemų - girgždėjimo, svyravimų ar net ilgaamžiškumo praradimo. Taip pat itin svarbu dirbti tik su kokybiškomis medžiagomis, kurios garantuoja patikimą ir ilgaamžį rezultatą.
Kad klaidų būtų dar mažiau, pravartu išsiaiškinti, kaip teisingai atlikti vieną iš sudėtingiausių etapų - profilių montavimą ant lubų.

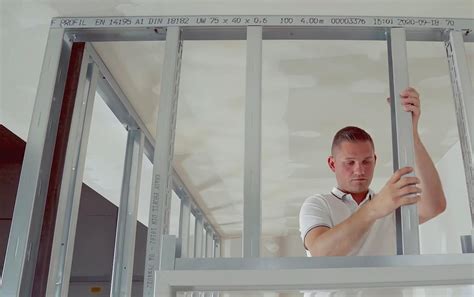

Gipso kartono profilių tipai ir paskirtis
Prieš pradedant montavimo darbus, svarbu susipažinti su pagrindiniais gipso kartono profilių tipais ir jų paskirtimi:
- UD profiliai - tvirtinami prie grindų, lubų ar sienų kraštų.
- CD profiliai - pagrindiniai laikančiosios struktūros elementai.
- UW ir CW profiliai - dažniausiai naudojami pertvaroms.
Gipso kartono lubų montavimas: dviejų lygių CD profilių karkaso lubų montavimas (D112)
Pristatome kaip montuoti lubas D112 - dviejų lygių CD profilių karkaso lubas.
Reikalingos medžiagos
- Perimetriniai UD profiliai (išeiga: 0,4 m/1m²).
- Laikantieji ir montavimo CD profiliai (išeiga apie 3,2 m/1m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta UD profiliui tvirtinti prie sienos (išeiga 0,4 vnt./1m²).
- Skiriamoji juosta Trenn-Fixx, skirta slydimo siūlei tarp lubų ir sienos formuoti visu perimetru, klijuojama ant UD profilio, (išeiga apie 0,4 m/1m²).
- Sandarinimo juosta Dichtungsband (30 mm), klijuojama ant UD profilio nugarėlės (išeiga: 0,4m/1m²).
- Metalinės mūrvinės Ankernagel 6/35 (išeiga apie 1,5 vnt./1m²).
- Nonius pakabos komplektas: Nonius-Hanger-Oberteil pakabos viršutinė dalis (galima pasirinkti reikiamo ilgio), Nonius- Hanger -Unterteil pakabos apatinė dalis, Nonius Splint pakabos apatinės ir viršutinės dalių sutvirtinimo detalė (išeiga:1,5 kompl./ 1m²).
- Kreuzverbinder dviejų lygių CD profilių susikirtimo detalė (išeiga: apie 2,3 vnt./1m²).
- CD profilių jungimo detalė CD-Längsverbinder für CD 60/27 (išeiga: apie 0,6 vnt./1m² ).
- Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 2 m2/1m²).
- Diamantschrauben XTN savisriegiai skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksnio prisukimui; 38 mm ilgio antram sluoksnio prisukimui (išeiga: apie 9 vnt./1m² pirmam sluoksniui; 17 vnt./1m² antram sluoksniui).
- Uniflott siūlių glaistas (išeiga: apie 0,5 kg/1m²).
- Kurt siūlių armavimo juosta, naudojama galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 0,45 m/1m²).
- Tiefengrund ypač skvarbus giliai įsigeriantis ir paviršių sutvirtinantis giluminis gruntas (pagal poreikį).
- Mineralinė vata Knauf Insulation TP115 (storis priklauso nuo atstumo tarp perdangos ir lubų, apie 1m² / 1m²).
- Kantenhobel oblius skersinėms siūlėms nusklembti.
- Elektrinis suktuvas.
- Schraubgriffspachtel glaistiklis arba Kleine Traufel mentelės skirtos siūlių glaistymui.
1 žingsnis: konstrukcijos planavimas
Naudodamiesi lubų karkaso schema ir atstumų lentele, pagal pasirinktą lubų tipą bei lubų konstrukcijos svorį pasirinkite pakabų ir profilių tvirtinimo atstumus. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės (betonvinės, savisriegiai ir pan.) priklauso nuo to, kokios plokštės bus montuojamos - gipso kartono, akustinės, ugniai atsparios ar cementinės.
2 žingsnis: būsimų lubų aukščio nustatymas
Prieš tvirtinant karkasą prie lubų vizualiai patikrinkite lubų kokybę ir pasižymėkite būsimų lūbų aukštį. Pasimatuokite atstumus ir reikiamais ilgiais sukirpkite perimetrinius UD profilius. Šie profiliai pažymi būsimų lūbų lygį, bet neatlieka laikančios funkcijos. Montuojant standartines lubas be papildomos garso izoliacijos ar gaisrinės saugos reikalavimų, ant UD profilio nugarėlės priklijuokite Dichtungsband sandarinimo juostą. Jungties vietoje sienos plokštuma turi būti lygi. Jei reikia, išlyginkite ją naudodamiesi papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).
3 žingsnis: perimetrinių UD profilių montavimas
Prie esamų sienų UD profiliai tvirtinami kas 80-100 cm pagrindui tinkamomis tvirtinimo priemonėmis, pvz., mūrvinėmis Drehstihdubel K6/35. Jei UD profilis tvirtinamas prie medinės perdangos naudojami savisriegiai, jei prie betoninės - betonvinės. Konstrukcijoms, kurioms keliami gaisrinės saugos reikalavimai, UD profilių tvirtinimo atstumas sumažėja iki ≤ 62,5 cm. Montuojant tokias konstrukcijas UD profiliai tvirtinami naudojant priemones tinkančias konkrečiam pagrindo tipui.

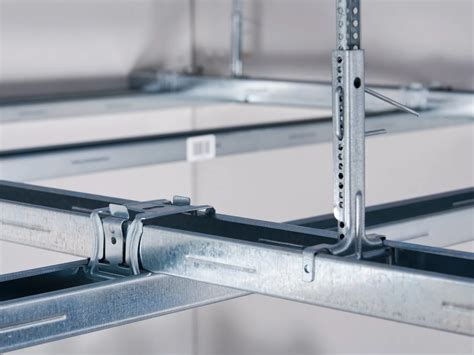

4 žingsnis: Nonius pakabų montavimas
Sumontavę perimetrinį profilį, lubų plokštumoje pasižymėkite pakabų tvirtinimo vietas. Luboms rekomenduojama rinktis standžias pakabas, taip lubos bus stabilesnės ir mažiau trūkinės.
Šiuo atveju pristatysime kaip montuojamos Nonius pakabos. Pažymėtose vietose prisukite arba prikalkite Nonius pakabų viršutines dalis, jų strypus atlenkite stačiu kampu. Pirma pakaba nuo sienos negali būti montuojama toliau kaip 25 cm.
Nonius pakabos apatinę dalį įstatykite i CD profilį, pasimatuokite aukštį ir apatinę bei viršutinę pakabos dalis sujunkite su tam skirtais kaiščiais.
5 žingsnis: CD apatinių montavimo profilių montavimas
Sumontavę pagrindinius profilius montuokite apatinius montavimo profilius. Į perimetrinius UD profilius ne mažiau kaip 2 cm įstumkite CD montavimo profilius. Priklausomai nuo sistemos pagrindinių ir montavimo CD profilių, jungimui naudokite sujungimo detales: dviejų lygių susikirtimo detalę su fiksatoriumi arba inkarinę dviejų lygių sujungimo detalę. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Standartinių dviejų sluoksnių plokščių apkalos be gaisrinės saugos reikalavimų lubų montavimo profiliai montuojami kas 50 cm.
6 žingsnis: plokščių montavimas
Tvirtinant gipso kartono plokštes prie karkaso pirmenybė teikiama skersiniam plokščių montavimui. Sumontavus karkasą, virš laikančio profilio suklojamas vatos sluoksnis. Profilių karkasas, prie kurio tvirtinamos plokštės, turi būti pakankamai stabilus ir lygus.
7 žingsnis: lubų ir sienų sujungimas
Lubas su pertvara galima sujungti dviem būdais įrengiant slydimo ar šešėlinę siūlę. Geriausias sprendimas - įrengti šešėlines siūles, leidžiančias lubų konstrukcijai laisvai judėti. Tai visų pirma rekomenduojama montuojant labai didelio ploto lubas. Jei formuosite šešėlinę siūlę, tarp sienos ir gipso kartono plokštės palikite tarpą ir plokštės kraštą užbaikite glaistymo kampu.
Kitas būdas įrengti lubų ir sienos sandūrą - naudoti slydimo jungtis. Tokios jungtys privalo būti įrengtos esant didesnio ir didelio ploto luboms, ypač jei jos įrengiamos po medinių sijų perdanga. Slydimo jungtis įrengiama naudojant sandūros juostas. Judant taip atskirtoms konstrukcijoms gali susidaryti tolygus nepastebimas plauko storio plyšys. Tam optimaliai tinka 6,5 cm pločio lipnioji sandūros juosta Trenn-Fix, kurios kraštinėje srityje yra tik 1,2 cm pločio klijų juostelė, kad juosta visu plotu nepriliptų prie sienos ir matomoje jos dalyje neliktų jokių klijų pėdsakų. Smulkiais atskirais taškais užtepti klijai gerai prikimba prie šiurkščių ir truputį dulkėtų pagrindų. Montuojant lubas Trenn-Fix sandūros juosta užklijuojama prie apatinio UD profilio krašto, kad pritvirtinus profilį varžtais liktų kyšoti 5 cm Trenn-Fix sandūros juostos. Tam kad lubų konstrukcija būtų atskirta nuo besiribojančių sienų, papildomai profilį padenkite Trennwandkitt sandarinamąja mastika. Po to, kai plokštės sumontuojamos 3−5 mm atstumu nuo Trenn-Fix sandūros juostos, siūlė visiškai pripildoma glaisto. Išdžiūvus glaistui, kyšančią Trenn-Fix sandūros juostos dalį nupjaukite aštriu peiliu. Prie pagrindo neprilipęs juostos likutis nepalieka žymių.
Daugiasluoksnių lubų apkalos montavimas
Pasirinktas plokštes tvirtiname skersai montavimo profilių. Montuojant daugiasluoksnę lubų apkalą, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant 1-ąjį plokščių sluoksnį ir jei 2-asis plokščių sluoksnis bus pritvirtintas nedelsiant, t.y. tą pačią darbo dieną, atstumus tarp savisriegių galima padidinti iki maks. 500 mm. Jei apkala daugia¬sluoksnė, 1-ojo plokščių sluoksnio išilgines ir skersines siūles, bei jungtis su kitomis konstrukcijomis būtina užglaistyti, pvz. Uniflott glaistu, nenaudojant siūlų armavimo juostos. Galutinio sluoksnio siūlės glaistomos ir armuojamos siūlų armavimo juosta.
Gipso kartono lubų glaistymas
Lubų kokybei, galutinei apdailai bei gerai garso izoliacijai didelę įtaką turi gipso kartono plokščių siūlių glaistymas.
- Prieš užglaistant siūles sumontuotas gipso kartono plokštes ir siūles reikia nuvalyti - ant jų turi nelikti purvo ir dulkių. Plokštės turi būti sausos, neturi būti likę kartono atplaišų ar pūslių. Gipso kartono konstrukcijų pagrindas turi būti stabilus. Plokštės turi būti stipriai pritvirtintos prie stabilaus karkaso.
- Skersines ir pjautines briaunas nusklembkite 22 laipsnių kampu, naudodami specialų oblių.
- Briaunas nugruntuokite giluminiu gruntu Tiefengrund
- Glaistyti galima tik įsitikinus, kad plokštės nepatirs žymesnių deformacijų dėl temperatūros ir drėgmės svyravimų. Jei apkala daugiasluoksnė, būtina siūlių glaistu (pvz.: Uniflott) nenaudojant armavimo juostos užglaistyti 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis. Galutinio sluoksnio siūlės ir jungtys su kitomis konstrukcijomis glaistomos glaistu Uniflott ir armuojamos popierine siūlių armavimo juosta Kurt. Galutiniame sluoksnyje taip pat būtina užglaistyti ir savieriegių galvutes.
Angų įrengimas gipso kartono lubose
Dažnai lubose reikia įrengti revizinius liukus prietaisų ar išvedžiotų tinklų laidams bei vamzdžiams pasiekti. Kad nereiktų naudoti lubų vaizdą gadinančių metalinių ar plastikinių gaminių, rekomenduojame aukštos kokybės Revo revizinius liukus su aliuminio rėmeliu ir iš Blue plokštės pagaminta varčia.
Liukai gaminami dviejų storių: 12,5 mm ir 25 mm, pagal montuojamus plokščių sluoksnius ir storius. Standartiniai liukų matmenys - nuo 200x200 mm iki 800x800 mm. Liukai gali būti dažomi ta pačia spalva kaip ir lubos, tad bendroje konstrukcijoje yra nepastebimi.
Montuojant revizinius liukus išpjaukite 5 mm didesnę angą, nei varčios matmenys.
Dažnos klaidos montuojant gipso kartono profilius
Tinkamai sumontuojami gipso kartono plokščių profiliai - esminė sąlyga norint sukurti stabilias, lygias ir ilgaamžes sienas ar lubas. Nors montavimo principai iš pirmo žvilgsnio atrodo aiškūs, praktikoje dažnai pasitaiko klaidų, kurios gali turėti įtakos ne tik vizualinei kokybei, bet ir konstrukcijos patvarumui.
- Netinkamas karkaso lygis dažniausiai pasireiškia vizualiais paviršiaus išlinkimais: banguotomis sienomis ar nelygiomis lubomis. Taip nutinka, kai profiliai montuojami be tikslaus horizontalaus ir vertikalaus išlyginimo. Sprendimas: prieš montavimo metu būtinai naudokite lazerinį nivelyrą arba ilgą gulsčiuką, kad visos karkaso linijos būtų pažymėtos tiksliai.
- Vienas iš dažnų montavimo netikslumų - netinkamų profilių naudojimas ne pagal jų paskirtį. Pavyzdžiui, UD ir CD profiliai dažnai neteisingai naudojami pertvarų karkasui, nors jie skirti lubų konstrukcijoms.
- Jei karkasą laiko per mažai pakabų ar tvirtinimo taškų, ilgainiui jis gali deformuotis, sukelti girgždėjimą ar net atsilaisvinti. Sprendimas: pakabos turėtų būti montuojamos kas 80-100 cm.
- Nepakankamas dėmesys profilių jungimams gali lemti visos konstrukcijos nestabilumą.
- Garso izoliacijos ignoravimas yra viena iš dažnesnių montavimo spragų.
- Naudojant pigesnius, plonesnio metalo profilius (pvz., 0,35 mm), konstrukcija tampa nestabili ir jautri deformacijai.
- Neapskaičiavus medžiagų tiksliai, dažnai susiduriama su per dideliais likučiais arba darbų stabdymu dėl trūkumo.
- Dažna klaida - nepaskaičiuoti elektros instaliacijos, santechnikos ar kitų inžinerinių sprendimų vietos. Sprendimas: prieš montuojant karkasą atlikti tikslų žymėjimą: elektros taškų, šviestuvų, lizdų, vamzdynų.
