Karkasas iš metalo profilų laidžiausiais būdais užtikrina stabilumą, ilgaamžiškumą ir paprastą montavimą, todėl šiuolaikinėse patalpose vis dažniau naudojami metaliniai profiliai. Gipso kartono konstrukcijų karkasas turi būti tvirtas ir stabilus, o prieš montavimą patalpa turi būti išvalyta ir paruošta.
Paruošiamieji darbai ir pagrindiniai principai
Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (siena ar lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant jie nelinktų, o skardvaržčiai ir kitos tvirtinimo detalės laikytųsi patikimai. Karkaso ertmė užpildoma izoliacine medžiaga, priklausomai nuo statybinės fizikos reikalavimų.
Perimetro ir statramsčių sistema
Jeigu norima pagerinti garso izoliaciją, ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Perimetro profiliai - UW - tvirtinami prie lubų ir grindų kas 80-100 cm (kai patalpos aukštis iki 3 m). Kai pertvara aukštesnė nei 3 m, atstumas tarp tvirtinimo taškų mažinamas iki 50 cm. Tvirtinant perimetrinį UW profilį prie lubų, vertinamas būsimos konstrukcijos verticalumas. Į horizontalius UW profilius nuosekliais žingsniais sustatom Vertikalūs CW profiliai - statramsčiai. Statramsčiai turi stovėti laisvai, be įvaržos, o jų nugarėlės turi būti orientuotos ta pačia kryptimi.
Tepant plokštes, gali būti situacijų, kai ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Yra trys pagrindiniai ilginimo būdai: suleidžiant vieną į kitą, suduriant galus su papildomu CW profiliu, arba suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Pertvaros aukštis gali būti iki 12 metrų, bet prekybos vietose dažnai galima įsigyti tik iki 4 m ilgio profilių; todėl aikštelėje juos tenka ilginti.
Klaida, kai vertikalūs CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Kai jungimo metu naudojamas papildomas UW profilis, apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. UA profilių jungti nerekomenduojama, bet kartais dėl angų tenka juos ilinti ir kurti papildomas prieigas. Jeigu ilginami UA profiliai, jie sustumiami du ir sujungiami papildomu UA profiliu; platesnius (75-150 mm) profilius jungti galima dvejais eilėmis skylų, į apačią ir viršų įsukant po 2 varžtus iš kiekvienos eilės (viso 4).
Angos ir jų įrengimas
Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ar montuojamos inkarinės pakabos ar traversai, papildomos angos nerekomenduojamos, tačiau kartais UA profiliuose angos gali būti atvertos. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti instaliacijai. Viename UA profilyje galima atverti 2 angas, išlaikant atstumus, išskyrus durims įstatyti montuojamus profilius. Durų angos profiliai turi išlaikyti apkrovas: jei bendras pertvaros aukštis viršija 2,6 m, durų plotis viršija 0,9 m ir sveria daugiau nei 25 kg, tuomet šoniniai profiliai turi būti sustiprinti UA profilių nuo grindų iki lubų.
Deformacinių siūlių svarba
Kad įvairių medžiagų jungimo vietose nesikurtų įtampos ir įtrūkimų, įrengiamos deformacinės arba slydimo siūlės. Pastato konstrukcinės deformacinės siūlės būtina atkartoti naujoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės turi būti atskirtos nuo kitų statybinių konstrukcijų skiriamąja juosta Knauf Trenn-Fix, formuojant mažai pastebimą deformacinę siūlę. Juosta lipniąja kraštine klijuojama prie CW, UW arba UD profilių prieš plokščių montavimą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, užglaistoma siūlė. Prie esamų sienų apkalos su gipso kartono plokštėmis - plačiai naudojamas sprendimas tiek renovacijoje, tiek naujoje statyboje.
Lubų karkasas: montavimas, paruošimas ir siūlių sprendimai

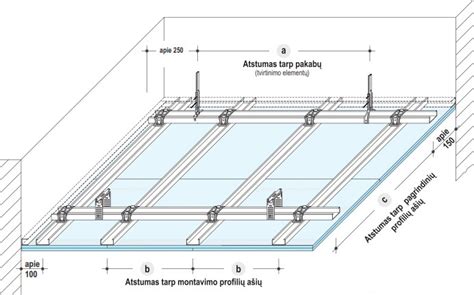

Lubos montuojamos iš UD profilių perimetriškai, o į vidų įterpiami CD profiliai. Profiliai tvirtinami betoninėmis arba mūrvinėmis tvirtinimo detalėmis kas 80-100 cm. Jei lubos bus tvirtinamos prie medinės perdangos, naudojami savisriegiai; prie betoninės - betonvinės. Pakabinamos lubos leidžia paslėpti vamzdžius, kabelius ir pan., o kartais reikia įrengti įvairias garso ar ugniai atsparias konstrukcijas. Prieš montavimą įvertinamas lubų kokybės lygis, parenkamos tvirtinimo priemonės ir jų atstumai, priklausomai nuo pagrindo tipo. Lubų plokštės gali būti vienas arba du sluoksniai; rekomenduojama montuoti plokštes skersai. Universalios Knauf White arba Blue plokštės tinka skirtingoms apkrovoms ir sąlygoms. Didesnėms apkrovoms ir storesnėms plokštėms apskaičiuojama apkrovos klasė, nustatomi atstumai tarp profilių ir tvirtinimo taškų, pasirinkti pakabos tipai ir skaičius.
Luboms naudojamos UD profiliai ir CD profiliai. UD profiliai tvirtinami prie sienos mūrvinėmis arba betoninėmis tvirtinimo priemonėmis kas 80-100 cm. Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai; prie betono - betonvinės. Luboms rekomenduojama rinktis standžias pakabas; prie medinės perdangos - savisriegiai, prie betoninės - metalinės mūrvinės. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji atstumai tarp profilių ir pakabų parenkami pagal sistemos tipą ir apkrovos klasę. Jei lubų apkala daugiasluoksnė, atskiros plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtinamas atskirai ir užtikrinamas glaistymu, kai reikia užglaistyti siūles su kitomis konstrukcijomis.
Gipso kartono plokščių montavimas
Sumontavus karkasą, tvirtinamos plokštės. Gipskartonio plokščių kiekis priklauso nuo apkrovos ir užsibrėžtų sprendinių. Plokštės gali būti montuojamos vienu arba dviem sluoksniais, skersai arba griežtai atsižvelgiant į siūlių išdėstymą. Pirmajame plokščių sluoksnyje atstumas tarp savisriegių gali būti iki 500 mm (kai plokštės storis 12,5-18 mm) arba iki 300 mm, kai naudojama dviejų sluoksnių konstrukcija. Antras sluoksnis montuojamas taip, kad plokščių siūlės nesutaptų su pirmojo sluoksnio siūlėmis. Esant dideliai lubų apkrovai ar garso izoliacijos reikalavimams, siūlių glaistymui naudojamas Knauf Uniflott be armavimo juostos. Siūlių jungtys su kitomis konstrukcijomis glaistomos ir užglaistomos glaistu, laikantis viršūninių reikalavimų.
Gipso kartono plokščių apdailos metu formuojamos slydimo jungtys, o jų užpildymui naudojama glaisto. Dėl deformacijų arba „vaikščiojimo“ rekomenduojama palikti tam tikrą tarpą tarp plokštės ir sienos. Greitesnei jungčiai gali būti naudojamos slydimo juostos, kurios užklijuojamos prieš gipso plokščių montavimą arba po jo, priklausomai nuo konkrečios situacijos. Prie perimetrinių profilių klijuojama slydimo juosta Knauf Trenn-Fix, o po plokščių montavimo siūlės užpildomos glaistu ir lyginamos.
Specialios sąlygos ir medžiagos
Vonios, dušo kambariai ar baseinai reikalauja atsakingo plokštės pasirinkimo dėl drėgmės. Tokiose vietose tinka Knauf Green plokštės, kurios yra impregnuotos ir skirtos drėgmei. Didesnės drėgmės patalpose galima naudoti cemento plokštes ar specialias drėgmei atsparias sistemas; Knauf Aquapanel siūlo sprendimus šlapioms patalpoms. Tokiose vietose svarbus yra apkalų atskyrimas nuo pagrindinės konstrukcijos ir tinkamas izoliacinių sluoksnių derinimas.
Įrankiai ir duomenys apie įrengimą
Lubų montavimui reikalingi lazerinis nivelyras ar gulsčiukas, elektrinis suktuvas, plaktukas, plokščių keltuvai, metaliniai žirklės profilių pjovimui, gipskartonio pjovimui skirtas peilis, obliūs pjautų siūlių formavimui ir šlifuoti. Dažnai naudojami likučiai ir papildomos detalės: perimetriniai UD profiliai, CD profiliai, skardinės LN tvirtinimo detalės, mūrvinės ar betonvinės tvirtinimo detalės, gipskartonio plokštės storio pasirinkimas 12,5 mm arba daugiau, priklausomai nuo apkrovos. Atsižvelgiant į plokščių storį ir apkrovas, parenkamos pakabos: 0,25 kN, 0,30 kN arba 0,40 kN klases. Dažnai luboms naudotos dvi plokštės sluoksniai, siekiant pagerinti garso izoliaciją ir atsparumą ugniai.
Kitas svarbus aspektas - deformacinės siūlės tiek lubose, tiek sienose. Deformacines siūles būtina įrengti kas 10 m lubų ilgio, o esant sudėtingoms luboms, pavyzdžiui, L ar U formoms, taip pat gali prireikti slydimo siūlių. Gipskartonio plokščių kraštai turi būti tiksliai suformuoti - 22,5 laipsnių kampas su specialiu obliuku, kad glaistiniai darbai būtų patikimi. Plokštės kraštai turi būti tinkamai prispausti prie gretimų plokščių kraštų, o siūlės su glaistu užpildomos iki lygios paviršiaus.
Techniniai patarimai ir dažniausiai pasitaikančios klaidos
Viena iš dažnų klaidų - kai vertikalūs CW profiliai suleidžiami į vieną dalį ir daroma užketinta jungtis, bet jie nėra sujungti tarpusavyje. Kitu atveju pertvara gali būti nestabili. Kita klaida - neteisingai atlikti jungtys su papildomais UW ar UA profiliais, kurios gali būti sunkiai pagydomos be papildomų tvirtinimo taškų. Todėl būtina laikytis taisyklių: sujungiant CW su UW profiliais, papildomi tvirtinimai turi būti įdiegiami taip pat kaip ir atskirų profilių jungtyse. UA profilių ilginimui turi būti laikomasi specialių metodų: sujungiant du profilius kartu ir papildomai naudoti UA profilį, arba naudoti dviejų eilių skardinių gręžimų modelius 4 varžtais.
Lubų karkasas reikalauja nuolatinio aukščio kontrolės įtvirtinimo. Pakabos ir profilių atstumai turi atitikti apkrovos klasę, o plokščių siūlių užpildymas glaistu su armavimo juostomis gali būti būtinas kai siekiama užtikrinti saugumą ir ilgaamžiškumą.
#15 LUBŲ GIPSO KARKASO MONTAVIMAS
Santrauka praktiniam taikymui
- Prieš montavimą patikrinkite patalpos vertikalumą ir lygumą, pažymėkite kontūrus.
- Naudokite CW/ UW profilius sienoms, UD/CD profilus luboms; laikykitės žingsnių atstumų pagal apkrovą.
- Ilginant profilius naudokite tinkamus jungiamuosius metodus ir papildomus UW/UA profilius tik būtinais atvejais; vengti nereikalingų silpnumų.
- Formuokite deformacines siūles kas 10 m lubų ilgio ir užtikrinkite, kad siūlės būtų užpildytos glaistu su armavimo juosta.
- Prieš montuojant plokštes įsitikinkite, kad plokščių storis, apkrova ir tvirtinimo taškai atitinka projektą; naudokite atitinkamas pakabas ir tvirtinimo detales.
