Gipso plokščių montavimo konstrukcijose naudojami krokodilai tipai ir jų paskirtis

Norint bet ką pagaminti iš gipso pluošto medžiagų, reikia ne tik pačios gipso kartono plokštės, bet ir daugybės skirtingų komponentų - tvirtinimo detalių, prailginimų ir kitų dalykų. Pagrindas visada yra gipso kartono profiliai, kurie palengvina apdailos dalių montavimą. Jie gali turėti skirtingus tikslus ir tipus, tačiau tuo pačiu jie turi universalius ir tinkamus vienas kito dydžius, kas leidžia kartu naudoti įvairių tipų profilius, vienos kompozicijos sukūrimui.

Visi profiliai sukuria tvirtą rėmą, kad vėliau būtų galima montuoti likusias dangos dalis. Skirtingi modeliai yra skirtni naudoti skirtingose vietose ir turi skirtingus parametrus; jų negalima tiesiog maišyti. Dažnai meistrai gali netyčia naudoti gipso kartono profilį ne taip, kaip reikia, dėl to gali įsivelti klaidų.

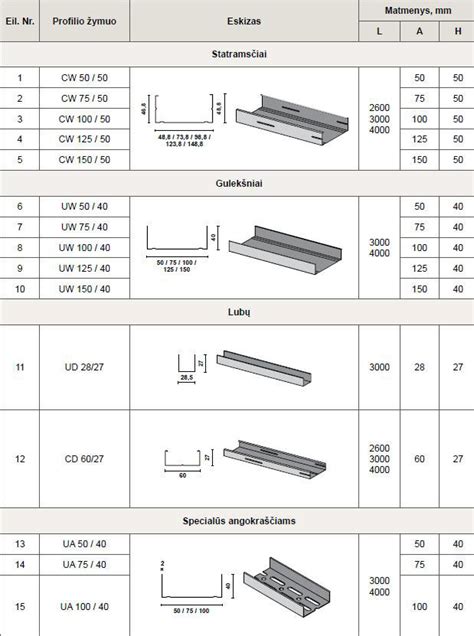

Profiliai pagal paskirtį

Tiesusis CW - skirtas sukurti vertikalioje padėtyje esančias pertvaras. Jis turi C formą, gipso kartono lakštai tvirtinami prie plačios plokštumos. Dažnai vadinamas CW, ir tai teisingas pavadinimas. Yra naudojamas lubų ir sienų apkalos sistemose, nustato vertikalias CD dalis.

CD profilis - naudojamas lubų ir sienų apkalos sistemose. Jis pasižymi U formos forma ir dažnai vadinamas CD profiliu. CD profilis tvirtinamas prie sienos naudojant tiesioginio tvirtinimo detales; taip pat naudojamas GKP tvirtinimui. Galimi dydžiai: 60 mm x 2,6 m; 60 mm x 3 m; 60 mm x 4 m.

Kampinis profilis - naudojamas konstrukcijų kampų apdailai. Jis pritvirtintas iš išorės ir leidžia turėti patvaresnį kampinį sujungimą. Yra metalinis kampas su perforacija; dažnai naudojamas kampams tinkuoti pagrindui.

Visi išvardyti tipai - pagrindiniai ir dažniausiai naudojami konstruojant. Kiekvienas standartinis dydis turi savo pavadinimą, bet tai nekeičia jo esmės. Visi jie leidžia greitai ir be specialių įgūdžių surinkti gipso plokščių montavimo pagrindą.

Jungtys, pakabos ir papildomi elementai

Be profilių naudojamos gipso kartono pakabos, kurios palengvina lubų kompozicijų kūrimą iš jungčių - tvirtinimo elementų, skirtų susikertančioms ar sujungiančioms dalims. Pakabos gali būti tiesios ir su aukščio reguliavimu. Tiesi pakaba - metalinė juostelė su perforacijomis; reguliuojamos pakabos leidžia jas pastatyti bet kuriame aukštyje. Jei trūksta ilgio - galima sujungti kelias dalis. Be to, gali prireikti krabų jungties. Kartais reikia sujungti dvi to paties ilgio dalis - tam naudojamas prailginimas. Jeigu norima susieti dvi struktūros lygius - naudojami dviejų lygių jungtys.

Kitas dažnai naudojamas elementas - sandariklis. Gipso kartono sandarinimo juosta tarnauja kaip sandariklis, garsą izoluoja, kompensuoja išsiplėtimą ir sumažina vibracijas, plytų ar kartono plokščių atžvilgiu. Ji turi keletą tikslų vienu metu: sandarinti, suteikti garso izoliaciją, kompensuoti temperatūros pokyčių įtaką.

Darbo eiga montuojant pertvaras

1. Planavimas: būtina iš anksto numatyti garso izoliacijos ir gaisrinės saugos reikalavimus, ar pertvara bus sausose ar drėgnoje patalpoje, koks aukštis, ar reikės durų angų. Pasirenkami perimetriniai UW, statramsčių CW profiliai ir gipso kartono Blue plokštės. Reikalingų medžiagų sąrašas pateikiamas trumpai - UW, CW profiliai, įsukama mūrvinė su plastikine įvore, sandarinimo juostos, skiriamoji juosta, gipso kartono plokštės Blue, savisriegiai, glaistai, gruntai, izoliacija ir kt.
2. Paruošimas: patalpa išvaloma, pažymimos kontūro linijos, nurodoma angų vietos, nustatoma karkaso atsparumo apkrovoms vieta. Pagrindas turi būti lygus, be tarpo tarp plokštės ir pagrindo. Jei yra nelygumų, taikomos tinkuojančios ar sandarinimo priemonės (pvz., Trennwandkitt).
3. Perimetro profilių montavimas: klijuojama Dichtungsband sandarinimo juosta ant UW nugarėlės; perimetrinis karkasas privirinamas prie grindų ir lubų; vertikalumas tikrinamas; tarpai tarp tvirtinimo taškų turi būti ≤100 cm (iki 3 m aukščio) arba ≤50 cm (aukščiams virš 3 m).
4. Strajų išdėstymas: pažymimos statramsčių vietos; durų angai - UA profiliai įrengiami tinkamai virš durų;
5. CW profilių montavimas: kraštiniai CW profiliai turi būti sandarinimo juostomis užklijuoti; CW statramsčiai įstatomi į UW gulekšnius; viršuje tarp statramsčių ir gulekšnių paliekamas 10 mm tarpas; visos nugarėlės turi būti vienoje kryptimi; laidų angos turi būti eilėje;
6. Sciriamas siū'tis klijavimas: klijuojama Trenn-Fixx juosta aplink perimetrinį profilį ar ant UW profilių; procedūra užklijuojama prieš plokščių montavimą; jungiama plokštė su perimetriniais profiliai taip, kad liktų 5 cm kyšos.
7. Gipso kartono plokščių tvirtinimas: plokštės tvirtinamos savisriegiais; atstumas tarp savisriegių priklauso nuo sluoksnių skaičiaus ir plokštės storio; pirmojo sluoksnio prisukimas - iki 750 mm, paskutiniojo - iki 250 mm; minimalus atstumas nuo krašto - 10-15 mm; būtina užtikrinti, kad plokštė neperveržta.
8. Siūlių glaistymas (1-asis sluoksnis): užglaistyti siūlės Uniflott ar panašiu glaistu; pjautinės siūlės gruntuojamos Tiefengrund; siūlių gruntavimui vanduo netinkamas.
9. Antro sluoksnio montavimas: antras gipso kartono sluoksnis montuojamas; siūlių išsidėstymas neturi sutapti su pirmojo sluoksnio siūlėmis.
10. Antro siūlių glaistymas: glaistoma antra siūlių eilė, armuojama Kurt armavimo juosta, sujungimai užglaistomi; po džiūvimo - skiriamoji juosta nupjaunama.
11. Pareigos dėl deformacinių siūlių: ilgiems pertvaroms ar esant žemų ar aukštų pokyčiams įrengiamos deformacinės ar slydimo siūlės; jos formuojamos kuriant deformacijų lokalizacijas - perimetruose, jungtyse ir pan.
12. Lubų montavimas: lubų karkasas priklauso nuo plokštės tipo (paprastos, akustinės, ugniasaugos ar drėgnoms patalpoms). Lubų tvirtinimui naudojami tinkami įrankiai ir laikikliai, pasirinkti pagal pagrindą; svarbu naudoti standžias pakabas, o ne mūro/ar plastiko varžtus.

Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga, nurodant reikalingas medžiagas iš techninių knygų bei žymius parametrus. Tai apima perimetrinius UW profilius, statramsčius CW, grubaus sandarinimo priemones, gipso kartono Blue plokštes, savisreigius, glaistus ir gruntus, sandariklius ir tarpus tarp plokščių sluoksnių, taip pat ilginimus ir papildomas jungtis.

Taip pat dažnai naudojami papildomi elementai - Trenn-Fixx ir Trennwandkitt sandariklio juostos, kurios užtikrina garso izoliaciją ir deformacines siūles. Naudojant šias priemones, galima užtikrinti, kad pertvara atitiktų garso izoliacijos, temperatūrinės plėtimosi ir mechaninės apkrovos reikalavimus.

Apžvalga - gipso plokštės montavimo karkaso sistema priklauso nuo profilių tipo (CW, UW, CD, UD), jų paskirties ir tinkamų tvirtinimo detalių derinio. Perimetriniai UW ir gulekšniai CW profiliai, kartu su erdviomis jungtimis, prailginimais ir pakabomis, užtikrina tvirtą rėmą ir saugią plokščių laikymo struktūrą. Deformacinės siūlės ir slankiuojančios jungtys yra svarbios ilgiems lubų ar sienų projektams, kad užtikrintų konstrukcijų judėjimą be įtrūkimų.

Gipso kartono konstrukcijos gali būti montuojamos iš metalinių ar medinių karkasų, tačiau šiuolaikinėje praktikoje dažniau naudojami metaliniai profiliai dėl jų ilgaamžiškumo, atsparumo apkrovoms ir lengvo montavimo. Galiausiai, svarbiausia - tinkamas medžiagų derinimas, atitinkanti projektą, kad būtų pasiekti norimi akustiniai, sandarinimo ir konstrukciniai reikalavimai.
