Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui. Daugelis statytojų yra pastebėję, kad labai svarbu, ar naudojami tinkami profiliai. Tiek horizontalūs, tiek verticalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams.
Lubų karkaso montavimas
Pakabinamų lubų montavimas, nors iš pirmo žvilgsnio gali atrodyti sudėtingas, iš tiesų reikalauja daug tikslaus planavimo ir kruopštumo. Pakabinamos lubos - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji tarsi „kabo" ant karkaso. Karkasui sumontuoti dažniausiai naudojami plieniniai profiliai, o lubų plokštumai - gipso kartonio plokštės. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leidžia įvairiai jas dizainuoti, o ertmėje tarp perdangos ir sumontuotų lubų labai patogu slėpti komunikacijų vamzdžius, ortakius ir pan. Be to, kabamąsias lubas nesudėtinga išmontuoti, medžiagas galima vėl naudoti, tad toks sprendimas prisideda prie tvarumo, dažnai tai bene vienintelis variantas, padedantis pagerinti perdangos orinio garso izoliavimą arba padidinti atsparumą ugniai.
Gipso kartonio lubos yra save laikanti konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m, reikalinga, pavyzdžiui, mineralinės vatos sluoksniui (šilumos arba/ir garso izoliacijos poreikiams). Pakabinamos gipskartonio lubos gali būti su padidinta garso izoliacijos, akustinės, priešgaisrinės savybėmis, dekoratyvios, galimi įvairūs konstrukciniai sprendimai, pavyzdžiui, laiptuotos su skirtingu lubų aukščiu. „Knauf" kompanija tokiems sprendimams turi parengusi atskiras konstrukcijas su skirtingomis medžiagomis ir sprendimais.
Parengiamasis etapas
Prieš pradedant darbus būtina suskaičiuoti, kiek medžiagų reikės montuojant lubas: įvertinkite, kiek centimetrų žemiau perdangos nuleisite naujas lubas; tarpe po perdangos plokšte gali būti įrengiami ne tik šviestuvai, bet ir inžinerinės komunikacijos; dėl to lubų lygis gali būti ~20 cm žemiau perdangos, o kai lubose planuojama tik šviestuvus - ~7 cm. Luboms visada rekomenduojama montuoti du sluoksnius gipso kartono plokščių. Luboms montuoti be profilių reikia įrankių: lazerinis nivelyras arba 2-2,5 m gulsčiukas; elektrinis suktuvas; plaktukas; plokščių keltuvas; metalo žirklės profilių pjovimui; peilis gipskartonio pjovimui; oblius pjautinių siūlių formavimui; oblius pjautų siūlių šlifavimui. Medžiagos: metaliniai profiliai, profilių prailginimo-jungimo detalės, gipso kartono plokštės, laikančios pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Perimetriniai ir statramsčiai
Pakabinamų lubų karkasui naudojami UD profiliai ir laikantieji bei montavimo CD profiliai. UD profiliams tvirtinti prie sienos rekomenduojama naudoti Drehstiftdübel K6/35 mūrinės ar betono pagrindui, o medienai - savisriegius. Perimetriniai profiliai kas 80-100 cm prisukami. Lubų ertmėje tarp perdangos ir lubų patogu išvedžioti elektros laidus, vėdinimo ortakius. Ant perimetrinių profilių nugarėlių klijuojama slydimo juosta Trenn-Fixx arba naudojama skiriamoji juosta. Kai lubų gipskartonis jungiasi su sienų gipskartoniu mažose patalpose, galima naudoti standią jungtį be juostos, tačiau patariama naudoti Trenn-Fix popierinę juostą, kuri gali būti užklijuota vėliau, prieš gipso plokščių montavimą.
Gipskartonio plokštės ir jų montavimas
Pirmiausia montuojamas karkasas, tada tvirtinamos gipso kartono plokštės. Plokštės gali būti vieno arba dviejų sluoksnių; plokščių tvirtinimas vyksta savisriegiais. Plokščių kraštai turi būti užmaskuoti, o siūlės glaistomos, kad gautume lygią paviršių. Jei lubos bus keliamos garso izoliacijos ar ugniai atsparumo reikalavimais - būtina glaistyti tik po atitinkamų sluoksnių įdėjimo. Sienų plokštės dažnai tvirtinamos iš abiejų pusių, o jų siūlės tarp plokštinių sluoksnių neturi sutapti.
Deformacinės siūlės ir sandarinimas
Deformacinės siūlės būtinos kas 10 m lubų kraštinės ilgio arba esant didesniems nei 10 m plotams. Formuojama slydimo juosta, kuri neleidžia glaistui prilipti prie sienos; šis sprendimas padeda išvengti įtrūkimų. Perimetriniai profiliai apačioje klijuojama Trenn-Fix juosta. Kai lubų gipskartonis jungiasi su sienų gipskartoniu mažose patalpose, galima naudoti standžią jungtį be juostos, bet patartina naudoti Trenn-Fix popierinę juostą. Siūlių glaistymui rekomenduojamas Uniflott glaistas, o jungčių su kitomis konstrukcijomis užglaistymas yra būtinas. Pirmam sluoksniui gali būti naudojamas Uniflott arba kitokie glaistai, o galutiniam sluoksniui - su armavimo juostomis naudojamas Uniflott.
Atstumo ir apkrovų skaičiavimas
Apkrovas galima skaičiuoti pagal lentelę: plokštės storis x ašis su vertikaliaja projekcija; apkrovos klasė nurodoma pagal y ašį. Dažniausiai luboms tinka 0,25 kN pakabos, bet viršijus 0,30 kN/m2 - reikia 0,40 kN pakabų. Jei lubos turi didesnius apkrovos taškus ar planuojamas papildomas svoris, tai įtakoja atstumus tarp profilių atsirėmimo taškuose. Paprastai plytų ar betono pagrinde atliekamas tvirtinimas su mūrvinėmis arba betoninėmis mūrvinėmis tvirtinimo detalėmis.
Rankų darbo ir įranga
Gipskartonio plokštes galima sukti skersai ir išilgai montavimo profilių. Montuojant pradinius blokus, laikančiosios sijos CD-60 turi būti tvirtinamos prie perimetrinių UD profilių, o jų toliau išdėstyti. Pritvirtinus laikomuosius profilius į pakabas, į UD profilius įstumiami montavimo profiliai. Gipskartonio plokščių kraštai turi būti kruopščiai nupjauti ir sukampyti su obliumi. Pritaikant plokštes, svarbu naudoti 2-4 mm įbrėžimo liniją pagal lentelę, o kampiniai kraštai turi būti tinkamai paruošti glaistui. Tvirtinant plokštę, svarbu užtikrinti, kad ji gerai priglustų ir savisriegiai įsukami statmenai, neužveržiant kartono.
Specialios medžiagos ir patarimai
Vonios ar kitų drėgmės zonų atveju pasirinkti gipskartonio plokštes reikia atsižvelgti į atsparumą drėgmei. Žalios Knauf Green plokštės impregnuotos ir tinka drėgnesnėms patalpoms; Blue - impregnuotos, tinka garso izoliacijai ir atsparumui drėgmei, tačiau gali reikėti dviejų sluoksnių. Dviejų lygių lubų karkasas geometriškai stabilesnis ir paprasčiau išlyginamas, ypač dideliuose plotuose. Jei lubų aukštis aktualus, vieno lygio karkasas gali būti tinkamas, tačiau dažnai dviejų lygių variantas yra naudingesnis dėl stabilumo. Deformacinės siūlės formuojamos tiek dėka stabilumo, tiek dėl ilgesnių aikščių, ypač kai lubos jungiasi prie sienų ar kitų konstrukcijų.
Durų angų formavimas
Profilis durų angai formuoti parenkamas pagal būsimo durų svorį. UA profiliai viršutinėje bei apatinių perdangų tvirtinimo kampuose ir papildomais UA profilių kampais užtikrina pastiprintą karkasą durų vietose. Durų angos profilių išdėstymas turi vengti siūlių tiesiai virš durų kraštų. Be to, ant durų angos viršūnės viršutinių laikiklių pritvirtinami papildomi statramsčiai, o gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm.
Praktiški patarimai ir bendrai
Gipso kartonas - populiari medžiaga dėl savo lengvumo, izoliacinių savybių ir įvairovės. Jis dažnai montuojamas ant metalinio karkaso, o jo jungtys su sienomis ar kitomis konstrukcijomis reikalauja kruopštaus glaistymo. Dažnai kyla klausimas „o kaip dabar suformuoti slydimo jungtį?“ - pateikiamas sprendimas: naudoti slydimo juostą, kurios dėka plokštės gali judėti be įtrūkimų. Taip pat būtina iš anksto planuoti montavimo taškus ir palikti erdvę elektrinėms bei inžinerinėms sistemoms.

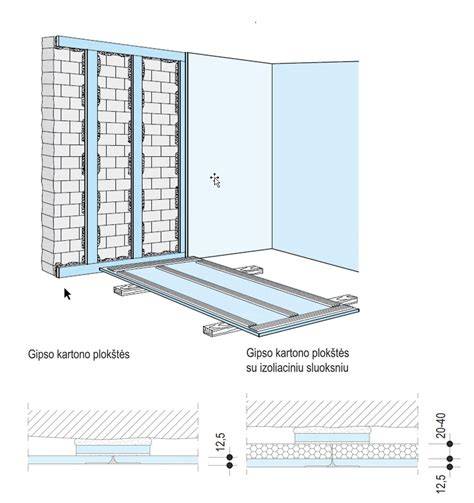

Gipso sienų montavimas gali būti vykdomas tiek dviejų sluoksnių, tiek vieno lygio karkasu. Dviem sluoksniais ir dviejų lygių karkasu lubos dažnai yra tvirtesnės ir lengvesnės išlyginti, ypač didesnėse patalpose. Svarbiausia - laikytis išilginių ir skersinių siūlių nesutapimo, naudoti akustinę arba ugniai atsparią plokštę, priklausomai nuo patalpos paskirties. Be to, daugelis projektų naudoja mineralinę vatą kaip izoliaciją, o tarp plokščių paliekama nedidelė jungtis, kad suformuotų deformacines siūles ir užtikrintų stabilumą.
Apibendrinimas
Gipso kartono lubų montavimas - tai sisteminis procesas, reikalaujantis tikslaus planavimo, tinkamų medžiagų (CD/UA/UD profiliai, gipskartonio plokštės, juostos, glaistai) bei teisingo įrankių panaudojimo. Atsižvelgiant į patalpų paskirtį, apkrovą ir drėgmei atsparias zonas, galima pasirinkti tinkamiausias plokštes bei sprendimus. Tinkamai sumontuotas karkasas užtikrina stabilumą, išlygina paviršių, paslepia komunikacijas ir suteikia galimybę kurti įmantresnius interjerinius sprendimus.
