Gipso kartono pertvara W112: kaip teisingai įrengti viengubo karkaso pertvarą su dviguba plokščių danga

Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga. Pagrindinė idėja - užtikrinti tinkamą garso izoliaciją, ugniai atsparias savybes bei atsparumą mechaniniams krūviams, kartu išlaikant lankstumą ir lengvą prieigą prie kabelių bei komunikacijų.

Kreipiamasis tikslas ir parinktys

Būtina iš anksto suplanuoti: kokie garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai; ar pertvara bus montuojama sausose ar drėgnoje patalpoje; koks bus aukštis, kokie durų angos reikalingos; ar pertvara bus apkrauta papildomomis apkrovomis. Pasirinkus Knauf W112 rodiklius, remiamasi techniniu bukletu: perimetriniai UW profiliai (išeiga apie 0,7 m/1 m²), statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²), ir dvigubos Blue gipso kartono plokštės (išeiga apie 4 m²/1 m²).

Reikalingos medžiagos

• Perimetriniai UW profiliai (išeiga 0,7 m/1 m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniu UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tviratinimui (1,6 vnt./1 m²).
• Sandarinimo juosta Dichtungsband arba Trennwandkitt sandarinimo mastika (1,2 m/1 m² arba 0,3 vnt/1 m²).
• Skiriamoji juosta Trenn-Fixx slydimų siūlėms (1,8 m/1 m²).
• Gipso kartono plokštės Blue, dviejų sluoksnių apkala (4 m²/1 m²).
• Diamantschrauben XTN savisriegiai Blue plokštėms (23 mm pirmam sluoksniui; 38 mm antram sluoksniui) (14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).
• Uniflott gipso siūlių glaistas (0,8 kg/1 m²).
• Kurt siūlių armavimo juosta (1,2 m/1 m²).
• Tiefengrund giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storis priklauso nuo statramstinio profilio pločio).
• Kantenhobel oblius (skersinėms siūlėms nusklembti).
• Raspelhobel trintuvė plokščių kraštams lyginti.
• Elektrinis suktuvas; gipso kartono glaistymo įrankiai (Schraubgriffspachtel arba Kleine Traufel).

1 žingsnis: konstrukcijos planavimas

Planuodami būtina įvertinti garso izoliaciją, gaisro saugą, ar pertvara bus sausose ar drėgnose patalpose, aukštį ir durų angas. Pasirenkant Knauf W112 sistemą, pasirinktos Blue plokštės ir 100 mm CW profilių karkasas. 2 žingsnyje pereinama prie paruošiamųjų darbų.

2 žingsnis: paruošiamieji darbai

Tarpusavyje suderinkite patalpos kontūrus, pažymėkite durų angas ir elementus, kurie didins karkaso atsparumą apkrovoms. Pagrindas karkaso montavimo vietoje turi būti lygus, o nelygumai pašalinami tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetro profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugaroėlės klijuokite Dichtungsband sandarinimo juostą (nedideliems nelygumams), o esant didesniems - naudokite Trennwandkitt mastiką.
3. Perimetrinį karkaso profilį pritvirtinkite prie grindų ir lubų tinkamais tvirtinimo elementais.
4. Tvirtinant profilį prie lubų, patikrinkite vertikalumą.
5. Atstumas tarp tvirtinimo taškų prie lubų ir grindų - 100 cm (iki 3 m aukščio) arba 50 cm (virš 3 m).

4 žingsnis: statramsčių išdėstymas

Žymėkite CW profilių - statramsčių vietas. Jei yra durų angos, iš UA profilių formuojama durų angas. CW profiliai išdėstomi taip, kad gipso kartono siūlės virš durų būtų toliau nei 150-200 mm nuo angos krašto.

5-6 žingsniai: CW profilių montavimas ir skiriamoji juosta

1. Ant kraštinių CW profilių nugaračių užtepkite dvi Trennwandkitt juostas, prispauskite ir prisukite prie pagrindo. Mastika veikia kaip garso izoliacija ir papildoma tvirtinimo priemonė.
2. Tvirtinant CW profilius prie šoninių sienų, atstumas tarp tvirtinimo taškų turi būti ≤100 cm, ne mažiau kaip 3 taškai.
3. Vertikalieji CW - statramsčiai - įstatomi į UW profilius; naudojant Stanzzange arba kniedes (skardvaržčiai negalima).
4. Statramsčiai turi stovėti laisvai, viršuje tarp statramsčio ir gulekšnio dugno palikite 10 mm tarpo.
5. Visos nugarėlės turi būti ta pačia kryptimi; elektros instaliacijai palikti kiaurymes vienoje eilėje.
6. Prireikus ilginami, sandūros perslinki.

6-7 žingsniai: skiriamoji juosta ir gipso kartono plokštės tvirtinimas

1. Sumontavus plokštes ant šoninių sienų ir lubų klijuokite Trenn-Fixx skiriamąją juostą.
2. Gipso kartono plokštės tvirtinamos savisriegiais. Atstumas tarp savisriegių priklauso nuo plokštės sluoksnių ir storio. Pirmą sluoksnį galima prisukti kas 75 cm; antrą - kas 25-50 cm, priklausomai nuo storio.
3. Tvirtinimo atstumas nuo plokštės krašto: nuo kartono dengtos briaunos - ne mažiau kaip 10 mm; nuo pjautos briaunos - ne mažiau kaip 15 mm.
4. Savisriegius į plokštę įsukite stačiu kampu; galvutė neturi įplėšti kartono; naujo skylės į seną neleistina - per 50 mm nuo senosios skylės.
5. Montuojant į metalinę konstrukciją, įsukimo gylis toks, kad galas prie antro profilio pusės išsikištų ne mažiau kaip 10 mm.

8-10 žingsniai: glaistymas ir antras plokštės sluoksnis

1. Po plokščių tvirtinimo užglaistyti siūles Uniflott gipso siūlių glaistu; pjautines siūles formuoti specialiu obliu; prieš glaistant pjautines siūles būtina gruntuoti giluminiu gruntu Tiefengrund.
2. Pastatą palikti džiūti; antro sluoksnio plokščių montavimas - į abi puses skirtingose pusėse siūlės neturi sutapti.
3. Antras sluoksnis tvirtinamas savisriegiais kas 25 cm; naudojamos popierinės siūlių armavimo juostos Kurt; jungtys su kitomis konstrukcijomis taip pat užglaistomos; po džiovinimo nupjaunama skiriamoji juosta Trenn-Fixx.

Deformacinės siūlės ir patarimai dėl apkrovų

Ilgoms pertvaroms arba esant žymiems grindų bei lubų aukščių pokyčiams, būtina įrengti deformacines ir temperatūrines siūles kas 15 m ar dažniau. Jei pertvara jungiasi su lubomis ar pakabinamomis lubomis, reikia atsižvelgti į bendrą lubų ir sienų sąveiką. Formuojant durų angas, virš durų gipso kartono siūlės turi būti perstumtos 150-200 mm, o viršutiniuose UA profilių tvirtinimo kampuose paliekamos techninės angos kabeliams.

Gipso kartono plokštės: tipai ir šio įrankio pasirinkimas

Knauf gipso plokštės skirstomos į kelias rūšis: standartinės, universaliomis savybėmis, atsparios drėgmei, priešgaisrinės, grindims ir akustinės. Plokščių storis svyruoja nuo 6 mm iki 24 mm, o dažnai naudojami dydžiai - 2500x1200 mm; storis įtakoja apkrovos galimybes. Lubų plokštės dažnai yra 9 mm storio, sienoms ir kitoms konstrukcijoms - 12,5 mm. Palyginti su plokščių įvairove, tinkamą storį parenka pagal planuojamą apkrovą ir garso izoliaciją.

Konstrukcijos įtvarai, izoliacija ir sienų apdaila

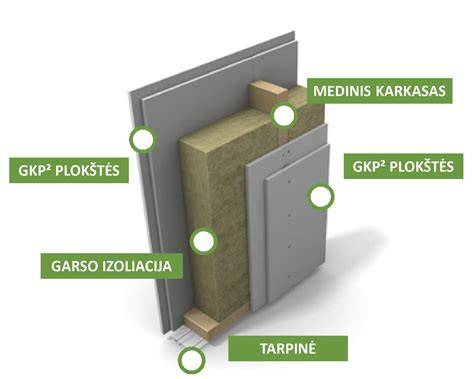

Pertvaros viduje dažnai įdedama mineralinė vata (pvz., ROCKWOOL ROCKMIN PLUS arba SUPERROCK), siekiant pagerinti garso izoliaciją. Taip pat būtina vesti laidus ar santechnikos vamzdžius. Jei sienos bus šiuo metu klijuojamos plytelėmis, rekomenduojama įrengti hidroizoliacinį sluoksnį. Gera garso izoliacija pasiekiama naudojant tinkamą vatos sluoksnio storį ir atitinkamą plokščių išdėstymą. Plokštės tvirtinamos tiek vertikaliai, tiek horizontaliai; mišrios sistemos galimos tik su tinkamu plokščių išdėstymu.

Durų angų formavimas

Durų angai formuoti parenkamas profilis pagal durų svorį; grindų UW profilis tvirtinamas prie pagrindo iki durų angos krašto, o viršuje - UA profiliai. Viršutiniuose UA profilių tvirtinimo kampuose palikite atviras angas elektros laidams; durų angos plokštės siūlės turi būti perstumtos 150-200 mm nuo angokraščio, siekiant užkirsti kelią įtrūkimams.

Apdaila ir galutiniai darbai

Gipso kartono plokštės leidžia sukurti lygias sienas, garso izoliaciją ir estetišką paviršių. Dažnai ptarta apie įrengimą: plokštės klijuojamos arba tvirtinamos karkasu; abiejų variantų privalumai priklauso nuo projekto sąlygų. GKL plokščių klijavimas (šlapias tinkas) dažnai naudojamas tik vasaros ar mažo svorio apkrovoms, o karkasas suteikia didesnį tvirtumą ir apkrovų paskirstymą. Prieš pradedant, įsitikinkite, kad įsigijote tinkamus lakštus ir jų laikymo sąlygos yra tinkamos. Tarp daugelio gipso plokščių tipų galima rinktis pagal spalvas: balta - standartas; žalia - drėgnoms patalpoms; raudona - priešgaisrinės; mėlyna - garso izoliacijai; o specialios plokštės - akustinės ar atsparios ugniai. Gyproc įrankių rinkinys būtinas darbe: peilis, replės, oblius, grąžtai, mentelei, dantų glaistymo įrankiai, gipskartonio pjaustymo įrankiai bei pan.

Įrankių ir charakteristikų išsami lentelė

Gipso kartono plokščių pasirinkimas ir apkrovų įvertinimas

Gipso kartono plokščių storis turi būti parenkamas atsižvelgiant į planuojamą apkrovą. Standartiniai 12,5 mm lakštai dažnai naudojami sienų pertvaroms, o didesnio storio plokštės (14-20 mm) pritaikomos didesnėms apkrovoms, pavyzdžiui, ilgiems laikikliams ar baldams laikyti. Jei planuojama dėžė, spintelė ar kitos lubų konstrukcijos, gali būti naudingi 18-20 mm storio lakštai. Pateiktos vertės rodo, kiek svorio gali atlaikyti lakštai per kvadratinį metrą, bet būtina naudoti tinkamas tvirtinimo detales ir laikytis montavimo reikalavimų.
