Gipso kartono plokštės (GKP) jau daugelį metų yra viena populiariausių vidaus apdailos medžiagų tiek statant naujus namus, tiek atliekant renovaciją. Jos leidžia greitai suformuoti lygias sienas ir lubas, paslėpti komunikacijas, pagerinti patalpų akustiką ir paruošti paviršius galutinei apdailai. Tačiau praktikoje kyla klausimai: kokį gipso kartoną rinktis sienoms ir luboms, nes skirtingos patalpos ir konstrukcijos reikalauja nevienodų sprendimų.
Brežinių ir jų vaizdavimo svarba brežiniuose
Gipso kartono plokštės sudaro vidaus sienas, pertvaras, lubas ir nišas. Svarbiausia - tinkamai išdėstyti ir žymėti brėžinius, kad būtų aiški konstrukcijos forma, stiprumas ir savybės. Pagrindinis plokštės pranašumas - montavimo greitis ir paviršiaus lygumas, leidžiantis greitai pereiti prie glaistymo ir dažymo. Sienoms svarbus standumas, atsparumas smūgiams, galimybė tvirtinti lentynas, o luboms - svoris ir stabilumas, nes per sunkios plokštės didina apkrovą karkasui.
Brežinių tipai ir jų paskirtis apima visus aspektus nuo pagrindinių plokščių tipų iki profilių ir jų išdėstymo. Pagrindiniai plokštės tipai ir jų paskirtis - ne tik sienos, bet ir lubos, pertvaros bei kitų konstrukcijų formavimas. Pagrindiniai profiliai, kaip CD, UD, CW ir UW, sudaro karkasų sistemą, kurios tikslas - užtikrinti tinkamą plokščių tvirtumą ir laikymą. Taip pat svarbu suprasti, kaip braižomi pjuviai, linijos ir aksonometrinės projekcijos, kad brėžiniai atspindėtų tikslų gaminio vaizdą.
Pagrindiniai gipso kartono plokščių tipai ir jų paskirtis
- Paprastas gipso kartonas - baltos plokštės sausoms patalpoms, standartinį dydį atitinkančios, dažnai naudojamos įrengiant lubas, pertvaras ir kitas konstrukcijas.
- Drėgmei atsparus gipso kartonas - žalios spalvos plokštėmis impregnuotomis, skirtas patalpoms su didesne drėgme, pavyzdžiui voniai ar virtuvėms. Tinka tik drėgmei būdingoms patalpoms, o baseinams skirtos jam netinka.
- Atsparus ugniai gipso kartonas - raudonos spalvos plokštės, armuotos plaušu, naudojamos ugniai atspariose konstrukcijose.
- Universalios plokštės - mėlynos spalvos, didesnės garso izoliacijos, atsparumas drėgmei ir šilumai, gali būti naudojamos įvairiose patalpose.
- Grindų projektams skirta plokštė - rudai dengta storu kartono sluoksniu, skirta šlapioms grindims ar sauso denginio paruošimui.
Gipso plokščių storis dažnai siekia 9,5-15 mm. 9,5 mm dažniausiai luboms, 12,5 mm - universalus pasirinkimas sienoms ir luboms, o 15 mm - didesniems akustiniams reikalavimams ar didesniems atsparumo poreikiams. Standartinis plokšių plotis - 1200 mm, ilgis - 2000-3000 mm, jos padengtos kartono sluoksniu iš abiejų pusių.
Gipso profiliai - karkaso pagrindas
Gipso profiliai pagal Knauf ženklinimą skirstomi į CD, UD, CW ir UW tipus. UD ir CD - lubų ir sieninių karkasų profiliai; CW ir UW - sienų ir pertvarų profiliai. UD profiliai - vidaus darbų sprendimas, lengvas montavimas ir A1 degumo klasė; CD profiliai naudojami luboms ir sienoms, taip pat su antikorozine danga. CW profiliai naudojami bepakabių lubų karkasams, šachtoms, pertvaroms; turi H formos išėjimus kabeliams. UW profiliai - horizontalūs, į juos įsistato CW profiliai, skirti pertvaroms ir sienoms. Profiliai iš cinkuoto plieno, storis 0,45-0,6 mm, tvirtinami įkalamais kaiščiais.
Montavimo ypatumai ir dažniausios klaidos

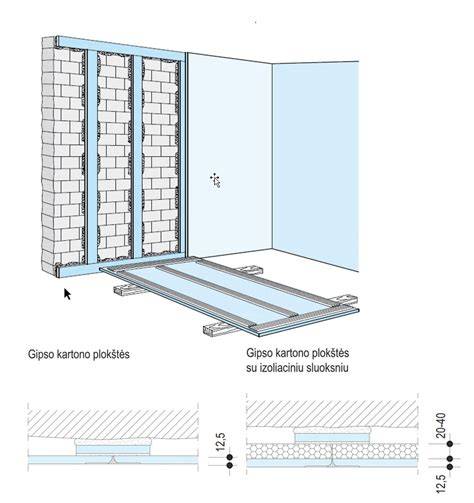

Gipso plokštes montuojama ant karkaso iš profilių arba klijais tiesiai prie pagrindo. Prieš montavimą svarbu pasirinkti tinkamą plokščių tipą, atsižvelgiant į patalpos sąlygas. Surinkus karkasą, uždengiama gipso kartono plokštėmis, tarp kurių būtinas izoliacijos sluoksnis (dažniausiai mineralinė vata) siekiant sumažinti triukšmą. Tarpai tarp plokščių turi būti užglaistyti, o durų aikštei kampai neturi būti iškirpti iš durų rėmo kampo.
Dažnos klaidos - netinkamas atstumas tarp vertikalių profilių (rekomenduojama 600-625 mm), netikslus plokščių pjaustymas bei netaisyklingas sujungimas su laidais ir ventiliacijos ar santechnikos įranga. Taip pat svarbu pasirinkti tinkamas akustinės izoliacijos priemones - ROCKMIN PLUS ar SUPERROCK plokštes vietoj standartinės stiklo vatos.
Detaliavimas ir brėžinių detalizavimas
Bendrojo vaizdo brėžinio detalizavimo seka apima: nustatoma svarbiausia vizualinė grandis, pasirenkamos pjuviai ar kirtiniai, nurodomi matmenys, užpildomos lentelės ir riebi informacija. Detalizavimas dažnai nurodomas tik didžiausio svarbumo vaizdams, o detalesnės dalys - vietiniai pjuviai ir kirtiniai, kai to reikia.
2. svarbiausias vaizdas breziniuose - vaizdas iš priekio. Jis suteikia daugiausiai informacijos apie daikto formą ir matmenis, o likusieji vaizdai išdėstomi projekcinėje plokštumoje. Simetriškų detalių pjūvių braižymas vyksta pagal šią logiką. 3-4 pav. iliustracijos rodo, kaip vaizdas pradiniojoje plokštumoje išdėstomas projekto ryšyje.
Surinkimo brėžinio braižymo seka
- Nustatomas reikalingas atvaizdu skaičius.
- Pasirinkimas mastelis ir brežinio formatas.
- Informuoti popieriaus lapą.
- Siaromis linijomis braižomas atvaizdas su simetrijos ašimis.
- Nubraižomi pagrindiniai vaizdai - pjuviai.
- Jei reikia, braižomi vietiniai ir papildomi vaizdai, vietiniai pjuviai ir kirtiniai.
- Surasomi reikalingi matmenys.
- Nurodomi pozicijų numeriai.
- Užpildoma pagrindinė lentele.
- Užpildoma specifikacijos lentele.
2 svarbiausias vaizdas breziniuose: parinkimo ypatumai
Vaizdas iš priekio yra svarbiausias, nes suteikia daugiausiai informacijos apie daikto formą ir matmenis. Taip pat šis vaizdas yra parenkamas frontolioje projekcinėje plokštumoje, o visi kiti vaizdai išdėstomi projekcinėje erdvėje.
Sriuginių ir jų žymėjimas
Sriuginiai sujungimai ir jų žymėjimo standartai apima LST EN ISO 2553:2014/2019, su dviejų sistemų - A ir B - pagrindu. A sistema remiasi dviejų nuorodų linijų atvaizdavimu (ištisine ir brūkšnine), o B sistema naudoja vieną nuorodų liniją. Žymint suvirinimo siūles brėžiniuose, būtina išlaikyti aiškią vietą ir atitikimą sistemos pasirinkimui. Žymėjimo tikslai - parodyti siūlių tipą, jų vietą ir savybes, įskaitant tai, kur turi būti daromas suvirinimas, arba kur prireiks papildomos informacijos. Tarptautiniai standartai reikalauja aiškaus rodyklės pusės ir kitos pusės nuoseklumo, o Lietuvos standartas suvienijo dvi sistemas į vieną, kad palengvintų gamybos procesus.
Forma, mastelis ir vaizdų išdėstymas
Brežiniai brėžiniai dažnai naudoja 0,5-1,4 mm storio pagrindines linijas, siauras ištisinias bei brūkšnines linijas, bruksnines kontūras, ir banguotą siaurąjį kontūro liniją. Mįslingų tarimų vengimui būtina nurodyti mastelį (dažnai M 1:1) ir pasirinkti atitinkamus standartus (LST, EN, ISO). Visi pagrindiniai vaizdai turėtų būti išidėstyti griestame projekciniame rysyje; detales galima papildomai išbaigti su atitinkamomis nuorodomis į detales.
Susijusios temos: specifikacijos, sudėtingieji pjuviai ir jų braižymo specifika
Specifikacijos (sudetinių dalių sąrašas) ir jų užpildymo tvarka pateikiamos brežiniuose. Sudėtingieji pjuviai apima laiptinio pjuvio plokštumos tarpusavyje lygegracijos atvejį bei lūžtą vietą. Tokie pavyzdžiai yra svarbūs renovacijose ir sudėtingose konstrukcijose. Lietuvos ir tarptautiniai standartai dėl suvirinamų sujungimų siūlių žymėjimo ir jų pasiskirstymo reikalauja aiškaus informacijos perteikimo brėžiniuose. Taip užtikrinama, kad brėžiniai būtų suprantami viso gyvenimo ciklo metu - nuo projektavimo iki gamybos ir montavimo.
2 svarbiausias vaizdas breziniuose - paveikslas iš priekio - suteikia daugiausiai informacijos apie daikto formą ir matmenis.
Pastato ašinės linijos, jų žymėjimas ir aukščio atžymos
Pastato ašinės linijos žymimos bruksninėmis/separacijos linijomis, o pastato aukščio atžymos nusakomos altitudėmis. Pirmojo aukšto grindų lygis dažnai laikomas 0 altitude iš kurių matuojami aukštai.
Formatai, masteliai ir matmenys
Standartinis gipso kartono plokštės plotis - 1200 mm, storis - 12,5 mm, ilgis - 2000-3000 mm. GKP plokščių storis naudojamas įvertinant konstrukcijos tvirtumą bei akustinį komfortą. Gipso profiliai naudojami su GM, CW, UD, CD - karkaso elementai, kurių dėka gaunamas stabilus bei lygiai išlygintas paviršius.
Gipso kartono privalumai ir universalumas
- Lengvas montavimas ir tvirtinimas prie karkaso arba klijais.
- Universalumas - tinka vidaus sienoms, luboms, pertvaroms ir nišoms, taip pat galima derinti su įvairiomis apdailos medžiagomis.
- Dažna sistema - dažnai galima įsigyti visą komplektą vienoje vietoje.
- Mažos transportavimo išlaidos dėl lengvos konstrukcijos, sumažinantis anglies pėdsaką projekte.
- Patvarumas ir lengva priežiūra - ilgaamžiška ir lengvai remontuojama medžiaga.
Gipso kartono plokštės tinka tiek gyvenamiesiems, tiek komerciniams objektams: biurai, sandėliai ir kt. Dizaino požiūriu GKP gali būti naudojamas siekiant glaistyti paviršius, paruošti sienas dažymui ar plytelių klijavimui, užtikrinti akustinę izoliaciją ir kt. Šios plokštės taip pat prisideda prie sumažinto projekto anglies pėdsako dėl mažesnių transporto išlaidų ir lengvo montavimo.
