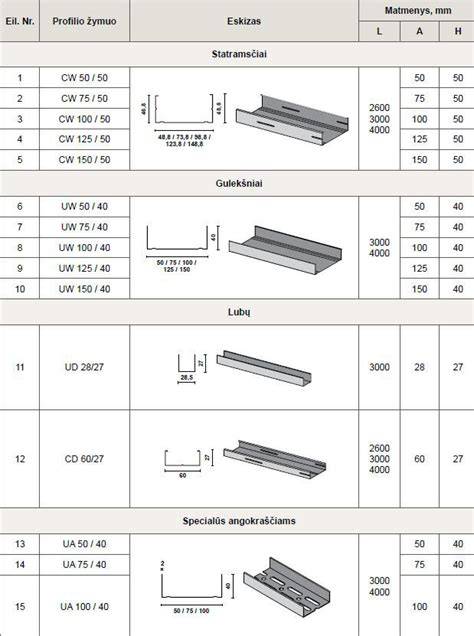

Vieno lygmens konstrukcijoje laikančiosios ir atraminės sijos yra tokiame pat lygyje. Vieno lygmens konstrukciją rekomenduojama naudoti montuojant viengubas gipsines lubas, t.y. Montuoti pradedama ant sienų pasižymėjus lubų plokštumos aukštį. Po to prie lubų pritvirtinamos CD laikiklių detalės, prie jų tvirtinamos laikančiosios sijos CD-60. Reguliuojant laikiklius sijos pakabinamos pagal pageidaujamame aukštyje ir prie jų tvirtinamos gipso kartono plokštės. Gauta žymė parodo perimetrinio profilio UD viršutinio krašto vietą. Pasirenkama laikančiųjų sijų kryptis - skersai arba išilgai patalpos ilgiui. Šios linijos žymi laikančiųjų CD-60 sijų vietas. Ant šitų linijų pažymimos laikiklių vietos. Laikiklių atstumas nuo sienos ir nuo CD-60 profilio galo turi būti ne didesnis kaip 200mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900mm. Prie laikiklių pritvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą. Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60. Priklausomai nuo nuleidžiamų lubų aukščio, kaip laikikliai gali būti naudojami tvirtinimo elementai CD-12, CD-14 arba strypai su pakabomis. Gipso kartono plokštė prie CD-60 sijų ir perimetrinių profilių UD, tvirtinama savisriegiais gipsas/metalas (GKP/MET).
Gipso kartono plokštės - tai gipso sluoksnis iš abiejų pusių padengtas kartonu. Daugiausia jame gipso - apie 93 proc., popieriaus - 6 proc., armavimo medžiagų - apie 1 proc. Gipskartonio plokštės tinka lubų, sienų apdailai, metalinių profilių karkaso pertvarų, šachtų įrengimui. Itin daug „sausos statybos" sprendimų ir patirties yra sukaupusi „Knauf" - visame pasaulyje gerai žinoma gipsinių produktų gamintoja, gaminanti juos nuo praeito amžiaus vidurio, o Lietuvoje dirbanti nuo 1996 metų.
Gipso kartono plokščių tipai ir jų pasirinkimas
Gipso kartono plokštės (GKP) yra itin populiari statybinė medžiaga, naudojama įvairiems apdailos darbams. Paprastai siūlomos keturių tipų ar rūšių plokšės. Gipso kartonas dažniausiai montuojamas ant karkaso pagaminto iš metalinių profilių, kas yra pirminis žingsnis norint sumontuoti pertvarą. Yra svarbu tinkamai įsivertinti kurioje vietoje bus planuojama įrengti duris, kad jos nekliūtų į kitas patalpų konstrukcijas.
Impregnuotas, t.y., žalias gipskartonis lėčiau įgeria drėgmę ir lėčiau ją atidavinėja. Standartinis baltas gipskartonis įgeria drėgmę iškart, tačiau greičiau ir džiūna. Drėgnose patalpose reikia naudoti žalią gipskartonį, nes nesant pastoviai drėgmei plokštės nespėja įmirkti. Jei drėgmė pastovi, pvz. baseino patalpos ar sporto klubo dušinės, tai gipsinės plokštės turėtų būti keičiamos į cementines.
Gipso kartono plokščių tipai pagal spalvą: balta - standartinė; žalia - impregnuta; raudona - priešgaisrinė; mėlyna - akustinė. Vidutinio drėgnumo patalpose rekomenduojama naudoti Knauf Drystar Board sistemą, o vidutinio ir didelio drėgmės lygio patalpose - Knauf Aquapanel plokštes (cementinės).
Gipso kartono pertvarų montavimo instrukcija
- Konstrukcijos planavimas: reikia įvertinti garso izoliacijos, gaisrinės saugos reikalavimus, ar pertvara bus drėgnoje aplinkoje, koks aukštis, ar bus durų angos.
- Paruošiamieji darbai: išvalykite patalpą, pažymėkite kontūrus, paruoškite pagrindą lyginant ir užpildant nelygumus.
- Perimetro profilių montavimas: UW profiliai tvirtinami prie grindų ir lubų, reikiamas atstumas tarp tvirtinimo taškų - ≤100 cm (iki 3 m aukščio) arba ≤50 cm (virš 3 m).
- Statramsčių išdėstymas: pažymėkite CW profilių - statramsčių vietas, įrengiant durų angą, kad siūlės būtų perstumiamos neužblokuojant durų.
- CW profilių montavimas: užtepkite sandarinimo mastikas ant kraštinių profilių, prispauskite ir prisukite prie pagrindo. Atstumas tarp tvirtinimo taškų ≤100 cm.
- Skiriamosios juostos klijavimas: klijuojama juosta Trenn-Fixx aplink perimetrą.
- Gipso kartono plokščių tvirtinimas prie karkaso: plokštės tvirtinamos savisriegiais; atstumas tarp savisriegių priklauso nuo plokštės sluoksnių skaičiaus ir storio, dažnai nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje.
- Pirmo sluoksnio siūlių glaistymas: užglaistomos visos siūlės Uniflott glaistu, pjautinės siūlės gruntuojamos giluminiu gruntu.
- Antro sluoksnio montavimas: montuojamas antras gipso kartono sluoksnis; siūlių vietos neturi sutapti su pirmojo sluoksnio siūlėmis.
- Antrojo sluoksnio siūlių glaistymas: glaistu ir popierine armavimo juosta užglaistomos siūlės, nupjaukite skiriamąją juostą.
- Deformacinės siūlės: ilgas pertvaras ar dydžius keičiančias zonas reikia įrengti deformacines ir temperatūrines siūles kas 15 m arba dažniau.
- Durų angos formavimas: profilis durų angai parenkamas pagal durų svorį; grindų UW profilis pritvirtinamas prie pagrindo.
- Lubų ir sienų apdaila: nurodymai apie laikiklių, gipskartonio plokščių tęstinį montavimą ir tarpus tarp plokščių.
Praktiniai patarimai ir dažnos klaidos
- Renkantis plokštes drėgnose patalpose - žalias impregnuotas plokštes; vonios kambariams ir virtuvėms - specialios plokštės su didesne atsparumu drėgmei.
- Jei reikia geros garso izoliacijos - naudokite masyvesnes plokštes ar papildomus sluoksnius; jeigu nieko papildomo - standartinis baltas gipskartonis tiks daugumai vidaus darbų.
- Kartais naudinga įrengti hidroizoliacinį sluoksnį, ypač atliekant garso izoliaciją.
- Klaidos dažnai būna netinkamo plokščių tipo pasirinkimo, netiks algoritminiškai suderinti su patalpų sąlygomis.
Papildomi įrankiai ir techniniai niuansai
Gipso kartono montavimas tradiciškai reikalauja dviejų žmonių; yra įrankių, kurie supaprastina darbą, todėl galima dirbti vienam su specialiais įrankiais, pavyzdžiui DRYWIX. Jie užtikrina vienodą tarpelį ir leidžia laikyti plokštę be papildomos pagalbos.
Montavimo žingsniai lubų apdailai reikalauja palikti 5 mm tarpą tarp plokštės briaunų ir sienos, o plokštes pritvirtinti taip, kad atitiktų reikiamą tvirtinimo nuolydį ir vietas.
Gipskartonio pertvaros įrengimas | viengubo metalinio karkaso gipskartonio pertvara
Žymėjimai ir laikiklių saugos rekomendacijos
Laikiklių atstumas nuo sienos ir CD-60 profilio galo turi būti ne didesnis kaip 200 mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900 mm. Ant laikiklių pritvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą. Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60.
