Detali gipso kartono karkaso montavimo instrukcija

Gipso kartono pertvaros yra vienas populiariausių ir universaliausių vidaus apdailos sprendimų tiek gyvenamosiose, tiek komercinėse patalpose. Jos suteikia galimybę greitai ir efektyviai sukurti naujas erdves, pagerinti patalpų funkcionalumą ir estetinę išvaizdą. Tinkamai sumontuota gipso kartono pertvara ne tik atskirs erdves, bet ir užtikrins garso izoliaciją bei atsparumą drėgmei ar ugniai.

Montavimo procesas susideda iš kelių etapų: planavimo, karkaso surinkimo, gipso kartono plokščių tvirtinimo ir galutinio apdailos glaistymo. Ši instrukcija padės suprasti kiekvieną žingsnį, svarbiausias detales ir pasirūpinti kokybišku rezultatu.

1. Konstrukcijos planavimas

• Nuspręskite tikslią pertvaros vietą, jos funkciją ir ar reikės įrengti durų ar langų angas.
• Įvertinkite garso izoliacijos ir gaisrinės saugos reikalavimus.
• Pasirinkite tinkamą karkaso profilių plotį ir gipso kartono plokščių tipą pagal patalpos sąlygas (sausa ar drėgna).
• Pagal projekto ypatumus planuokite elektros instaliacijos, vandentiekio ar kitų komunikacijų vietas.

Populiariausios pertvaros konstrukcijos - Knauf W112 tipas, viengubo metalinio karkaso su dviguba gipso kartono plokščių danga, kur naudojami 100 mm pločio CW profiliai ir Blue tipo gipso kartono plokštės.

2. Paruošiamieji darbai

• Išvalykite patalpą ir pažymėkite būsimos pertvaros kontūrus ant grindų ir lubų.
• Patikrinkite pagrindo lygumą; esant nelygumams, juos pašalinkite, naudodami tinkavimą, glaistymą ar sandarinimo priemones, pavyzdžiui, „Trennwandkitt“.
• Paruoškite visas reikalingas medžiagas ir įrankius.

3. Perimetrinių profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio UW profilius.
2. Ant profilių nugarėlių priklijuokite sandarinimo juostą „Dichtungsband“ arba tepkite sandarinimo mastiką „Trennwandkitt“ - tai sumažins garso perdavimą ir užtikrins sandarumą.
3. Profilius pritvirtinkite prie grindų ir lubų tinkamais tvirtinimo elementais (mūrvinėmis ar betonvinėmis).
4. Patikrinkite perimetrinio karkaso vertikalumą naudodami lygį ar lazerinį nivelyrą.
5. Tvirtinimo atstumai prie lubų ir grindų turi atitikti pertvaros aukštį: iki 3 m - 80-100 cm, virš 3 m - 50 cm.

4. Statramsčių (CW profilių) išdėstymas ir montavimas

• Pažymėkite statramsčių vietas atsižvelgiant į pertvaros aukštį ir ilgį, įprastai 60 cm žingsniu.
• Jei kuriama durų anga, surinkite ją iš UA profilių pagal durų svorį ir dydį.
• Vertikalius CW profilius įstatykite į UW perimetrinius profilius; virš statramsčių ir durų siūlių numatykite ne mažiau kaip 150-200 mm perstumimą, kad nebūtų siūlių sutapimo.
• Prieš tvirtinimą ant kraštinių CW profilių užtepkite sandarinimo mastiką „Trennwandkitt“ garso izoliacijai pagerinti.
• Statramsčių gulekšniuose turi stovėti laisvai, be įvaržų, rekomenduojama viršuje palikti 5-10 mm tarpą.
• Statramsčių profiliai turi būti orientuoti ta pačia kryptimi, o kiaurymės laidams - vienoje eilėje.
• Reikalingu atveju ilginami gretimi profiliai, o ilginimo siūlės turi būti perslinkusios viena kitos atžvilgiu.

5. Skiriamosios juostos klijuojimas

Prieš montuojant gipso kartono plokštes ant šoninių sienų ir lubų klijuojama skiriamoji juosta „Trenn-Fixx“, skirta mažinti garso perdavimą ir užtikrinti deformacinių siūlių funkcijas. Juostą galima klijuoti tiesiai ant UW profilių ar besiribojančių sienų. Tai būtina atlikti prieš pradedant plokščių montavimą.

6. Gipso kartono plokščių tvirtinimas

1. Pasiruoškite gipso kartono plokštes, supjaustykite jas pagal patalpos matmenis, atsižvelgiant į montavimo kryptį.
2. Pirmas sluoksnis tvirtinamas savisriegiais kas 75 mm, antrasis - kas 25-30 cm, naudojant ilgesnius varžtus (pirmam sluoksniui 23 mm, antram - 38 mm).
3. Plokščių kraštai turi būti nusklembti specialiais įrankiais (kantenhobel), taip pat svarbu tvirtinti plokštes skersai profilių nupjautomis kraštu.
4. Visi savisriegiai turi būti sukami statmenai ir įsukti taip, kad nepažeistų gipso kartono kartono sluoksnio.
5. Montuojant dviem sluoksniais, antrasis sluoksnis turi būti dedamas taip, kad siūlės nesutaptų su pirmojo siūlėmis.

7. Siūlių glaistymas ir armavimas

• Po pirmojo sluoksnio pritvirtinimo siūlės gruntuojamos ir užpildomos gipsiniu glaistu (pvz., Knauf Uniflott).
  • Ant siūlių uždedama armavimo juosta, kuri užtikrina siūlių stiprumą ir sumažina įtrūkimų riziką.
• Glaistas išlygintas, paviršius paruošiamas antrajam sluoksniui.
• Po antrojo sluoksnio tvirtinimo siūlės vėl užglaistomos, armuojamos ir išlyginamos.
• Po glaisto išdžiūvimo paviršius šlifuojamas, pašalinami visi nelygumai.

8. Deformacinės siūlės

Ilgesnėse nei 15 m pertvarose arba patalpose, kur yra grindų bei lubų aukščio skirtumų virš 75 cm, būtina įrengti deformacines siūles. Jos apsaugo konstrukciją nuo įtrūkimų dėl temperatūros ir drėgmės svyravimų.

Deformacinės siūlės formuojamos naudojant specialias juostas ar profilius, leidžiančius karkasui laisvai judėti. Taip pat būtina numatyti deformacines siūles metaliniame karkase, jeigu juose yra pastato konstrukcinės jungtys.

9. Durų angos montavimas

• Durų angos rėmas montuojamas naudojant UA profilius, kurie parenkami pagal durų varčios svorį.
• UA profiliai atitinkamai tvirtinami prie perimetrinių UW profilių, naudodami tvirtinimo kampus ir mūrvines.
• Durų angos įrengimas turi užtikrinti konstrukcijos tvirtumą ir stabilumą.
• Siūlės virš durų turi būti perstumiamos ne mažiau kaip 150-200 mm nuo angokraščių ir neturi būti kito karkaso profilio vertikalėje.

10. Izoliacija ir papildomos komunikacijos

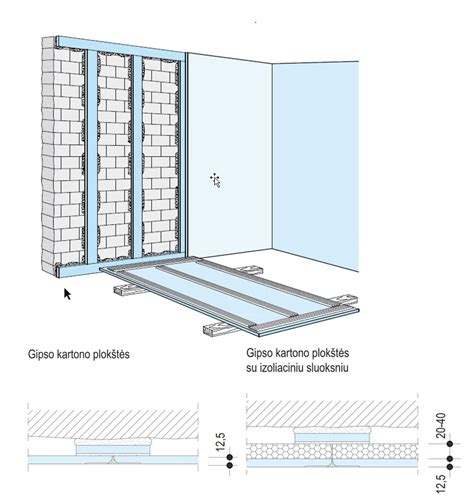

Prieš sumontuojant gipso kartono plokštes, į karkasą dedama mineralinė vata (pvz., ROCKWOOL arba Knauf Insulation TP115), kuri pagerina garso izoliaciją ir šilumos sulaikymą.

Taip pat karkaso ertmėse dažnai išvedžiojamos elektros instaliacijos, vandentiekio ar kanalizacijos vamzdžiai. Kiaurymės profiliuose laidams leidžia patogiai pravesti komunikacijas bei apsaugoti jas nuo mechaninių pažeidimų.

11. Gipso kartono plokščių tipai ir jų naudojimas

Rinkoje galima rasti skirtingų rūšių gipso kartono plokščių, kurios skiriasi pagal paskirtį:

• Standartinės (Knauf White) - tinkamos daugeliui vidaus apdailos darbų.
• Drėgmei atsparios (Knauf Green) - naudojamos drėgnose patalpose kaip vonios kambariai ar virtuvės.
• Priešgaisrinės (Knauf Red) - didesnio atsparumo ugniai reikalaujančiose zonose.
• Akustinės (Knauf Blue, Silentboard) - gerina garso izoliaciją.

Tinkamai parinktos plokštės užtikrina ilgaamžiškumą ir atitinka projekto reikalavimus.

12. Gipso kartono montavimas ant medinio karkaso

Gipso kartoną galima montuoti ir ant medinio karkaso, tačiau svarbu naudoti kokybišką, obliuotą ir kalibruotą medieną, kurios drėgnumas neviršytų 14 %. Dvigubas sluoksnis plokščių, profesionalus siūlių užtaisymas ir kompensaciniai tarpeliai - būtini kokybiškai konstrukcijai užtikrinti.

Vis dėlto metalinis karkasas yra patikimesnis dėl mažesnės deformacijų rizikos ir langų, durų bei kitų elementų tvirtesnio montavimo galimybių.

13. Pakabinamų lubų karkaso ir gipso kartono montavimas

• Pakabinamoms luboms montuoti naudojami UD (perimetriniai) ir CD (laikantieji) profiliai.
• Lentelėje nurodomi atstumai tarp profilių ir pakabų priklausomai nuo apkrovos klasės ir naudojamų plokščių storio.
• Pakabos tvirtinamos mūrvinėmis, inkarinėmis spyruoklinėmis ar Nonius tipo pakabomis.
• Sumontavus karkasą, prie jo pritvirtinamos vieno arba dviejų sluoksnių gipso kartono plokštės.
• Svarbu įrengti deformacines siūles lubų ir sienų susikirtimo vietose, naudojant slydimo juostą Trenn-Fixx, kad išvengtumėte įtrūkimų.

14. Dažniausios klaidos ir patarimai

• Netinkamų profilių pasirinkimas - silpnas karkasas gali sukelti gipso kartono įtrūkimus.
• Siūlių sutapimas kelių gipso kartono sluoksnių montavimo metu - stipriai silpnina konstrukciją.
• Plokščių tvirtinimas neatsižvelgiant į minimalų atstumą nuo krašto - gali prasidėti trūkinėjimas.
• Garso izoliacijos nesilaikymas - naudokite specialias sandarinimo juostas ir mastikas.
• Drėgmės atsparumo neatitikimas - vonios kambariams ar virtuvėms rinkitės specialias drėgmei atsparias plokštes (žalios spalvos).
• Deformacinių siūlių nepaisymas ilgesnėse pertvarose ar prie didelių temperatūros pokyčių.

15. Medžiagos ir įrankiai gipso kartono karkaso montavimui

16. Patarimai naudojant gipso kartono pertvaras

• Gipso kartono plokštės yra lengvai pjaustomos ir montuojamos, todėl darbai vyksta greitai.
• Visada planuokite elektros instaliacijos ir kitų komunikacijų vietą karkase.
• Mediniai tašai montuojami, kai reikalinga papildoma konstrukcijos stabilizacija, pvz., baldų kabinimui.
• Apribokite statramsčių atstumą iki 600-625 mm, kad konstrukcija būtų tvirta ir stabiliai laikytų gipso kartoną.
• Jeigu sienose ar lubose numatomas didesnis drėgmės lygis, pasirinkite tinkamas drėgmei atsparias plokštes bei naudokite hidroizoliaciją, jei montuojate plyteles.
