Gipso kartonas apsauga nuo garso: optimali garso izoliacija namuose naudojant plokštes su gumos granuliu

Garso izoliacija yra vienas svarbiausių elementų, siekiant užtikrinti komfortą tiek gyvenamosiose, tiek komercinėse erdvėse. Pastatų akustika dažnai yra ignoruojama projektavimo etapuose, tačiau triukšmo problemos tampa aktualios, kai žmonės pradeda gyventi ar dirbti triukšmingose aplinkose. Šiuolaikinės statybų technologijos siūlo įvairius sprendimus garso izoliacijai, tačiau svarbu atsižvelgti į realias sąlygas. Vienas iš efektyviausių sprendimų - gipso kartono plokštės su gumos granulatu, kurios buvo išbandytos atlikus natūrinius bandymus.

Tyrimų kontekstas ir metodika

Bandymų tikslas - įvertinti gipso kartono plokščių su mūsų gumos granulatu garso izoliacijos efektyvumą ant skirtingų mūrinių sienų. Tyrimų metu buvo vertinama, kaip plokštės izoliuoja garsą įvairiose dažnių juostose - nuo žemų iki aukštų. Kiekvienoje tyrimo konfigūracijoje buvo naudojamos skirtingo storio gumos granulių ir gipso kartono kompozicijos, kurios montuojamos ant ARKO M24 ir keraminių blokelių sienų. 1 konfigūracija - 240 mm ARKO M24 mūro siena su gumos granulatu užklota gipso kartono plokšte, 2 konfigūracija - 250 mm keraminių blokelių siena su gumos granulatu ir gipso kartono plokšte.

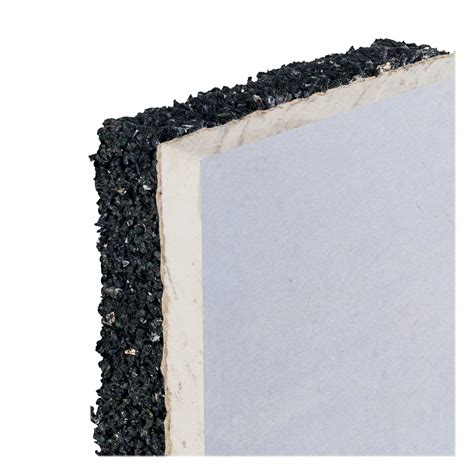

Garsą izoliuojančios plokštės SW su gumos granulatu

1. SW-10 plokštė + ARKO M24 mūras:
   • R’w = 55,2 dB
   • Žemų dažnių (50-500 Hz) izoliacija: 20,9-52,4 dB
   • Vidutiniai dažniai (500-1000 Hz): 52,4-57,1 dB
   • Aukšti dažniai (>1000 Hz): iki 65,5 dB
   • Pagal šią konfigūraciją plokštės ypač veiksmingos aukštesniems dažniams
2. SW-10 plokštė + keraminių blokelių mūras:
   • R’w = 57,7 dB (B klasė)
   • Žemų dažnių: 30,4-53,2 dB
   • Vidutiniai dažniai: 53,2-55,8 dB
   • Aukštieji dažniai: 63,4 dB
   • Didelis efektyvumas vidutiniams ir aukštiems dažniams

Analizė rodo, kad gipso kartono plokštės su gumos granulatu efektyviai slopina garso sklidimą įvairiuose dažnių diapazonuose, ypač aukštesniuose dažniuose, kurie dažnai kelia didesnį diskomfortą gyvenamosiose patalpose. Abiejose tyrimų konfigūracijose pasiekiama ne žemesnė kaip C klasės garso izoliacija, atitinkančią minimalius gyvenamiesiems pastatams keliamus reikalavimus.

Praktiniai sprendimai jūsų sienoms pagerinti

• Papildoma karkasinė konstrukcija su specializuotomis plokštėmis: ant esamos sienos klijuojama termo neautinė drobė su stiklo pluoštu, montuojami profiliai, vėl dedama vata, ant profilių montuojamos plokštės Sonoplat Standart (plokštės su smėliu) ir paskutinis sluoksnis - mėlynas akustinis gipsas. Tokia sistema suteikia apie 70 mm papildomą storį ir apie 15-18 dB papildomą izoliaciją, todėl bendras izoliacijos lygis gali apie 60 dB.
• Ekovata - viena geriausių garso sugerties medžiagų, tačiau ji biri, todėl reikia tuščią ertmę viduje pripildyti ekovatą. Taip pat galima šaltuoju metų laiku rinktis šlapiąjį metodą.
• PIR plokštės + papildomas gipso sluoksnis: 30 mm PIR plokštės + papildomas gipso sluoksnis užtikrina mažesnį kambario plotą, tačiau ženkliai pagerina garso sugertį. Sudarytas atitvaras gali būti efektyvesnis, kai sluoksniai derinami su gumos granuliatu.
• Sunkesnės gipso plokštės arba gumos granuliatas: naudoti Knauf Blue plokštes arba plokštes su gumos granuliatu. Tokios plokštės dažnai pasiteisina esant didesniam garso izolacijos lygiui.
• Tarpbutinės sienos remontas ir karkasas: jei girdite „kaimyną“, gali būti būtina nueiti į sienos remonto ar papildomo karkaso įrengimą už sienos, su mineraline vata ir GKP (gipso kartono plokštė), užtikrinant sudūrimų sandarumą. Tai gali būti būtina dėl sienos storio ir konstrukcinių įvestų.
• Garsą izoliuojantys dažai: ISONEM Anti Sound Paint sumažina garsą 2-4,85 dB priklausomai nuo sluoksnio storio (1-2 mm). Dažai gali būti naudingi kaip papildomas barjeras.

Principiniai gairės įrenginėjant garso izoliacines konstrukcijas

• Karkasinės konstrukcijos atskyrimas: laikyti konstrukcijas atokiau nuo masyvios sienos, naudoti laisvai stovinčias apkalas arba taškinį susaudymą su garso izoliacine tarpine.
• Specializuotos plokštės: Blue ir Silentboard plokštės, ertmės užpildymas atvirų porų izoliacine medžiaga (medžiaga turi būti atitinkamos akustinės savybės).
• Sandarumas: būtina užtikrinti visų siūlių ir jungčių sandarumą, o tarp plokščių - glaistą su stiklo audinio juostelėmis.
• Tarpas tarp sienos ir apkalos > 40 mm, siekiant sumažinti oro tiltelius.
• Rinktis atitinkamas plokščių storis ir gumos sluoksnių storis pagal norimą garso lygį.

Dažniausiai pasitaikantys garso izoliacijos sprendimai tarp gipso kartono plokščių

Dažnai sprendimai apima sienų apkalos montavimą su metaliniais profiliais, mineraline vata, gipso kartono plokštėmis Blue/Silentboard bei papildomu gipso sluoksniu. Tai leidžia pasiekti didesnį garso sugerties koeficientą ir pagerinti akustinį komfortą. Taip pat svarbu įvertinti, kad ore sklindančio garso izoliacija priklauso nuo konstrukcijos, masės ir elastingumo, todėl lengvesnės sienos gali būti mažiau veiksmingos be papildomų priemonių.

Apžvalga rinkos pasirinkimams

Gipso kartono plokštės SW su gumos granuliatu siūlo lengvą įrengimą ir patikimą garso izoliaciją, kai reikia tarp butų arba kambarių užtikrinti aukštą akustinį komfortą. SW plokščių savybės: plokštės matmenys 1000x1200 mm, svoris ~25 kg, gumos sluoksnis priklauso nuo modelio (SW-12, SW-30). Montuojamos ant sienų profilų, su įvarais, be galimybės klijuoti ant sienų ar lubų per dideliu apkrova. Paskutinis glaistas ir glaistymo darbai užbaigia plokštės paviršių, o tarp plokščių - siūlių užpildymas.

• SW-12: gumos sluoksnis 12 mm + gipso kartono 12,5 mm; efektas: sumažinti sklindančio triukšmo intensyvumą.
• SW-30: gumos sluoksnis 18 mm + gipso kartono 12,5 mm; dažniausiai taikoma abiejose plokščių pusėse pačioje pertvaroje.

Taip pat galima derinti su PIR plokštėmis, papildomais mineralinės vatos sluoksniais ir papildomais skydais, kad pasiektumėte didesnį garso lygį be reikšmingo kambario ploto sumažėjimo. Kai kurie gydytojai ir dizaineriai rekomenduoja naudoti papildomą garso izoliaciją su Garsą izoliuojančiais dažais ISONEM Anti Sound Paint, ypač ten, kur nėra galimybės įrengti papildomos plokščių apkalos.

Klausimas ir praktiniai komentarai

Klausimas: Mano ir kaimyno butus skiria 40 cm gipso kartono siena, kurios viduje akmens vata, tačiau garso izoliacija bloga. Ką pasiūlytumėte pagerinti? Ar galima apklijuoti sienas papildoma izoliacine medžiaga?

Rinkos praktika rekomenduoja: papildomos sienos apkalos su gumos granuliatu, plokštėmis SW, papildomu vatiniu sluoksniu, ir atitinkamai užpildymo darbo atlikimą. Taip pat galima papildomai naudoti ekovatos ertmės pripildymą, PIR plokščių sluoksnius, bei galutinį mėlynojo gipso sluoksnį. Tokia kombinacija gali pasiekti apie 60 dB bendrą garso izoliaciją, ir kaimynų girdimumas sumažėja iki beveik negirdimo.

Rekomendacijos pritaikymui konkrečiam plotui

Jūsų atvejis (plotas 20-25 m2) gali būti efektyviai išspręstas su:

• Ant esamos sienos įrengiama papildoma karkasinė konstrukcija su gumos granulatomis ir plokštėmis SW-12 ar SW-30, papildomai užpildant ertmes mineraline vata, o po to - glaistytos paviršiai ir lietumas glaistai.
• Taikomas PIR pagrindas (30 mm) su papildomu gipso sluoksniu, siekiant mažinti triukšmą ir išlaikyti kambario naudingą plotą kuo mažesnį.
• Garsą izoliuojantys dažai - kaip papildomas sluoksnis prieš galutinį paviršių dažant.
• Garsą izoliuojančios plokštės SW montuojamos abiejose pertvaros pusėse, užtikrinant 45° pjūvių kampus ir gumos sluoksnių suliejimą, kad tarp plokščių neliktų plyšių.

Vidinės patalpos - patikimos ir tylios zonos

Strategijomis, kurios bus naudingos tiek gyvenamųjų, tiek komercinių patalpų projektavime, yra šios: atskirti karkasą nuo masyviųjų sienų, naudoti Blue/Silentboard plokštes, užpildyti ertmes mineraline vata, ir įrengti plokščių lubų bei grindų derinį. Be to, papildomas „patalpa-patalpoje“ modulinis sprendimas suteikia aukštą garso izoliaciją ir privatumo lygį.

Techniniai pagrindai ir skaidrės

Pastato šiluminės-garso savybės priklauso nuo daugelio veiksnių, todėl svarbu įvertinti bendrą konstrukciją, ventiliacijos sistemas ir galimus garso sklidimo šaltinius. Visapusiškas požiūris padės pasiekti aukštesnį akustinio komforto lygį.
