Puslapyje apžvelgiami pagrindiniai gipso kartono lubų ir pertvarų karkaso montavimo atstumai, jų skaičiavimas, laikantis standartų ir gamintojo rekomendacijų. Tekste perteikiama sąsaja tarp naudotų profilių, plokščių storio, apkrovos klasės bei papildomų sprendimų garso izoliacijai ir priešgaisrinei saugai.

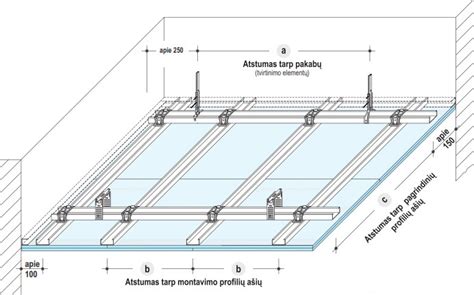

1) Pakabinamojo gipskartonio karkaso pagrindai
Gipso kartono lubos yra save laikanti konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m. Jos reikia, pvz., mineralinės vatos sluoksniui (šilumos arba garso izoliacijai). Tokiu atveju luboms gali būti keliami įvairūs tikslai: garso izoliacija, akustinės, priešgaisrinės savybės ar dekoratyviniai sprendimai. Pakabinamas lubas dažnai sudaro perimetriniai UD profiliai ir laikantieji bei montavimo CD profiliai, o karkasas užpildomas mineraline vata tarp mūras-perdangos erdvės.
2) Dviejų lygių vs vieno lygio karkaso principai
Dideliuose kambariuose virš 20 kv. m rekomenduojama dviejų lygių kabamąsias lubas. Tiek dviejų lygių dvigubas karkasas, tiek vieno lygio dvigubas karkasas užtikrina stabilumą, kai laikomasi atstumų tarp profilių ir pakabų. Pagrindinis skirtumas tarp jų - vieno lygio karkasas leidžia sutaupyti patalpos aukštį per vieną profilį, t.y. 27 mm. Jei toks aukštis svarbu, rinktis vieno lygio sistemą, bet ji brangesnė ir sudėtingesnė įrengti; dažnai reikalauja daugiau medžiagų ir apdirbimo.
3) Profilių ir plokščių pasirinkimas
Gipso kartono luboms naudojami plieniniai UD profiliai, perimetriniai UW profiliai ir laikantieji CD profiliai. Lubų karkasui būtina užtikrinti tinkamą atstumą tarp profilių ir pakabų, pritaikytą apkrovos klasei. Perimetriniai UW profiliai tvirtinami prie sienos, o CW - įstatomi į UW. Profilio storis dažnai svyruoja nuo 0,45 iki 0,6 mm, jie gaminami iš cinkuoto plieno. Plokščių tipai: Knauf White (standartinei apdailai), Knauf Blue (garso izoliacijai, ugniai atsparumui, drėgmei atspariai) ir žali (drėgmei atspariai) plokštei - jei patalpa labiau veikiama drėgmės.
4) Apkrova ir tvirtinimo taškai
Pritariant plokštes svarbu įvertinti apkrovos klasę: 0,25 kN pakabos dažniausiai tinka standartinėms luboms, o jei apkrova didesnė nei 0,30 kN/kv.m, reikia 0,40 kN pakabų. Apkrova skaičiuojama pagal plokščių storį ir jų svorį; lentelę galima naudoti, kad nustatytumėte rekomenduojamą atstumą tarp profilių. Deformacijoms išvengti formuojamos slydimo siūlės tarp lubų ir sienų gipskartono plokščių naudojant Trenn-Fixx lipnią juostą arba Trennwandkitt mastiką.
5) Pakabos ir jų tipai
Pakabinamiems tinkliams naudojami: tiesioginio tvirtinimo pakabos (iki 18 cm nuleidimo), inkarinės spyruoklinės pakabos (vidutiniam nuleidimui ir normaliai apkrovai) ir Nonius tipo pakabos (didesniems svoriams). Įtvirtinant laikomuosius profilius į pakabas, būtina nuolat tikrinti aukštį. Tada sumontuojami laikantieji CW profiliai ir perimetriniai UD profiliai, o sujungimai tarp dviejų lygių karkaso užfiksuojami Kreuzverbinder detalėmis. Profiliai pjaustomi tik skardos žirklėmis, formuojant kampus.
6) Gipskartonio plokštės ir jų montavimas
Sumontavus karkasą, plokštės pritvirtinamos savisriegiais. Plokščių sluoksniai montuojami taip, kad siūlės nesutaptų - rekomenduojama plokštes dėti skersai. Jei pirmojo sluoksnio atstumai iki sienos viršija 500 mm, gali būti reikalaujama papildomo tvirtinimo. Tvirtinant plokštes būtina užtikrinti, kad jų kraštai glaudžiai prisitaikytų prie gretimų plokščių kraštų; iškirpimai šviestuvams daromi frezuojant grąžtus. Jei lubos bus daugiasluoksnės, glaistymas būtinas su specialiu glaistu (Uniflott) ir siūlių armavimu (Kurt).
7) Deformacinės ir sandarinimo sprendimai
Deformacinės siūlės turi būti įrengtos kas 10 m lubų kraštinės ilgio, o kai lubos labai ilgos arba sudėtingos (L ar U formos), tas pats taikoma. Deformacinė ši lygiai svarbi siekiant išvengti įtrūkimų. Slydimo juosta dedama po perimetriniais UD profilių užklijavimo, siekiant užtikrinti ilgaamžiškumą ir sandarumą.
8) Rankinės gairės ir žingsniai planavimui
- Pradėkite nuo konstrukcijos plano - apskaičiuokite reikiamų medžiagų kiekį ir nuspręskite nuleidimo aukštį (šviestuvams 7 cm, slėpti vamzdynus - 18 cm ar daugiau).
- Paruoškite erdvę: supaprastinkite sienas, paruoškite paviršių darbui, įvertinkite, kad per lubas gali būti išvedami inžineriniai tinklai.
- Paruoškite įrankių rinkinį: lazerinis nivelyras, elektroninis Sraigtinis, plokščių keltuvas, metalo žirklės, pjovimo peiliai ir kt.
- Iš anksto pasirinkite plokščių tipus (White/Blue/Green) pagal drėgmę ir apkrovą, bei plokščių storį ir skaičiuokite pakabų atstumus.
- Sumontuokite perimetrinius UD profilius, o šalia jų - laikomuosius CD profilius; įsitikinkite, kad atstumai tarp tvirtinimo taškų atitiktų apkrovos klasę.
- Sumontuokite CW profilius, laikytus ant jų - tarp jų palikite reikiamą tarpą ir įsitikinkite, kad statramsčiai būtų ilginami sinchroniškai.
- Klijuokite slydimo juostą Trenn-Fixx, o po to pradėkite gipso kartono plokščių montavimą - pirmąjį sluoksnį stipriai pritvirtinkite su tinkamais varžtais.
- Baigę pirmą sluoksnį, užglaistykit siūles, paruoškite paviršių antram sluoksniui, o po džiūvimo - užglaistykite ir paruoškite galutiniam apdirbimui.
9) Dažnos klaidos ir patarimai
Nekalkite plokštės kietomis jungtimis prie sienos; formuokite slydimo siūles. Nepamirškite, kad plokštės turi būti tvirtinamos taip, kad jungtys nesutaptų ir neatsirastų įtrūkimų. Jei naudojama drėgmei atspari plokštė - žalios spalvos (Green) arba Blue - atsižvelkite į jų paskirtį ir įspėjimus dėl drėgmės.
10) Praktiniai pavyzdžiai ir įrankiai
Gipso kartono pertvaros montavimas ant CW ir UW profilių yra vienas paprasčiausių ir greičiausių sprendimų vidaus erdvių zonavimui. Pertvaros montuojamos iš cinkuoto plieno profilių, o gipskartono plokštės - laikančiosios jų pusėje. Hidroizoliacijai ir akustinėms savybėms rekomenduojama naudoti specialias medžiagas ir papildomus izoliacijų sluoksnius. Montavimui būtina laikytis patikrintų protokolų, kad išvengti įtrūkimų ir užtikrinti ilgaamžiškumą.
Dviejų lygių gipso kartono / gipso kartono lubos - (METALINIO RĖMO MONTAVIMAS po gipso kartonu) „pasidaryk pats“
11) Papildomi patarimai tiems, kurie planuoja mansardinį įrengimą
Dėmesio: dėl lankstaus stogo konstrukcijos judėjimo, rekomenduojama naudoti dvigubą metalinį karkasą, o mediniai tašai gali sukelti deformacijas ir plokščių įtrūkimus - geriau rinktis metalinius CD/UD profilius. Jei apdaila numato durų angas, suprojektuokite jas taip, kad atitiktų pertvaros siūlių linijas ir nebūtų trukdžių. Kurdami pertvarą mansardoje, laikykite atstumas tarp profilių ir pakabų. Numeracinė lentelė: plokštės Blue - dviejų sluoksnių, storis 12,5 mm; vertikalūs CW profiliai 1,8 bėginio metro/m²; UW profiliai 0,7 bėginio metro/m²; įsukama mūrvinė su plastikine įvore Drehstiftdübel K6/35 kaip perimetrinį tvirtinimą.
