Gipso kartono plokštės garso izoliacijai

Gyvenimas blokiniame name dažnai susijęs su iššūkiais dėl prastos garso izoliacijos. Triukšmas iš kaimynų butų, gatvės ar bendrų patalpų gali trukdyti poilsiui ir kasdienei veiklai. Šiame straipsnyje aptarsime įvairius garso izoliavimo sprendimus, kurie padės pagerinti akustinį komfortą jūsų bute.

Garso Izoliavimo Principai

Pirmiausia, svarbu suprasti, kaip sklinda garsas ir kokie faktoriai įtakoja jo perdavimą. Garso izoliacija - apima įvarias metodikas ir medžiagas, kurios neleidžia garso bangoms laisvai keliauti tarp skirtingų patalpų. Skiriamos dvi pagrindinės garso perdavimo rūšys: oru ir struktūrinis perdavimas. Bet koks nepageidaujamas garsas, kurį girdite, yra laikomas „nutekančiu“ garsu, nes garso bangos elgiasi kaip skystis.

Nepageidaujamas garsas prasiskverbia per silpniausias jūsų buto ar buto dalis ir patenka į namus per skyles, plyšius, tarpus ir įtrūkimus. Triukšmas taip pat sklinda per lubų sijas ir gali sklisti per jungiančias sienas. Tai reiškia, kad triukšmo sklindantis keliais aukštais aukščiau, vis tiek gali patekti į erdvę ir sukelti problemų.

Nėra konkrečių privalomų standartų privatiems gyvenamosios paskirties pastatams, tačiau verta atkreipti dėmesį į akustinį komfortą bei triukšmo izoliaciją.

Prieš pradedant bet kokius darbus, rekomenduotina pasikonsultuoti su specialistais, kad įvertintumėte statybinę konstrukciją ir pasirinktumėte tinkamiausius medžiagų sprendimus pagal konkrečias sąlygas. Be to, verta įsitikinti, kad pasirinktos medžiagos yra sertifikuotos ir atitinka ES standartus, kad išvengtumėte sveikatos problemų.

Sienų Garso Izoliavimas

Garso izoliacija yra itin svarbi triukšmo mažinimui, ypač urbanizuotose vietovėse, kur išorinis triukšmas, pavyzdžiui, eismo garsai, gali turėti didelės įtakos gyvenimo kokybei. Turite bendrą sieną su triukšmingais kaimynais ir norite sumažinti sklindantį garsą per šią sieną? KNAUF specialistai siūlo kelis sprendimus šiai problemai įveikti, tačiau geriausi rezultatai pasiekiami su laisvai stovinčios karkasinės sienos sistema.

Laisvai Stovinti Karkasinė Sienos Apkala

Tarpas tarp tarpbutinės sienos ir CW profilio turi būti ne mažesnis 10 mm. Viengubas CW profilių karkasas. Dviejų sluoksnių SILENTBOARD ir/arba BLUE gipskartonio plokščių danga. Ertmė užpildoma izoliacine medžiaga, kurios reikalinga savitoji orinė varža turi būti ≥ 5 kPa • s/m² (pvz., įprasta mineralinė vata, kurios tūrinis tankis yra apie 15 kg/m²). Sienos aukštis: standartiškai iki 4 m, bet galima ir iki 6,90 m (kai kas 300 mm montuojamas CW 100 profilis). Ertmės gylis: ≥ 60 mm (10mm nuo sienos iki 50mm CW profilio).

Garso izoliacijos gerinimo rodiklis (∆Rw, heavy dB), priklauso nuo CW profilio kartu su vata sluoksnio bei nuo gipskartonio tipo ir jo sluoksnių skaičiaus.

Medžiagų Kombinacijų Efektyvumas

Optimaliam rezultatui pasiekti svarbu:

• Apkala turi būti sumontuota nuo grindų iki lubų.
• Jeigu prieš tai buvo sumontuotos gipso kartono lubos, tai dalį jų, ties izoliuojama siena reikia pašalinti tam, kad būtų galima įrengti apkalą per visą izoliuojamos pertvaros aukštį. To nepadarius per virš lubų esantį neizoliuotą plotą galimi garso nuostoliai.
• Jeigu patalpoje jau yra įrengtos apdailinės grindys, pagal galimybes jas reikia išardyti iki juodgrindžių, kad apkala pilnai dengtų izoliuojančią sieną.
• Jeigu to padaryti negalima, būtina esamas dangas atskirti nuo esamos izoliuojamos sienos, įrengiant kelių centimetrų plyšį, kuris užpildomas kieta mineraline vara.
• Jei grindų konstrukcijoje buvo naudojamas polistireno putplastis (EPS), jį taip pat reikia atskirti nuo esamos sienos.
• Ypatingai svarbu izoliuoti visas ertmes šioje sienoje, nes net viena skylė, kuri bus netinkamai sutvarkyta, gali sugadinti visą pasiektą rezultatą.
• Jeigu apkaloje bus įrengiamos rozetes ir jungiklių lizdai, jas rekomenduojama papildomai izoliuoti arba naudoti specialius garsą izoliuojančius lizdus.

Kitos Sienų Izoliavimo Priemonės

• Knygų lentynos: Naudodami sunkias knygas ant kelių knygų lentynų, galite sukurti gana veiksmingą garso barjerą. Kartu su lentynomis ir knygomis sukuriama stora siena, per kurią garsas sunkiai prasiskverbia, iš esmės sukuriant antrą jūsų buto sieną. Jei pasirinksite šią galimybę, įsigykite ypač aukštas knygų lentynas (su ne mažiau kaip 5 lentynomis) ir užpildykite jas kiek įmanoma daugiau knygų.
• Sienų pakabinimai ir minkšti baldai: Stori kilimai, kilimėliai ir garsą slopinantys paminkštinimai gali padėti sugerti garsą, taip pat sienų pakabinimai, minkšti baldai ir net augalai. Šios medžiagos taip pat mažina žingsnių ir daiktų kritimo garsus bute, sumažindamos aidą ir sugerdamos triukšmą. Kuo storesnis kilimas, kilimėlis ar sienos pakabinimas, tuo geriau jie sugeria garsą. Šiandien galima įsigyti specialiai garsui izoliuoti skirtų sienų pakabinimų ir kilimų.
• Sienų plokštės ir garsą slopinančios užuolaidos: Galite sukurti garsui nepralaidų kambarį, įrengdami sienų plokštes ar garsą slopinančias užuolaidas. Nors tai yra nebrangus ir lengvas variantas, sienų plokštes ir užuolaidas reikia kruopščiai įrengti, o tai gali reikalauti papildomų medžiagų, priklausomai nuo jūsų namų estetikos ar asmeninio skonio.

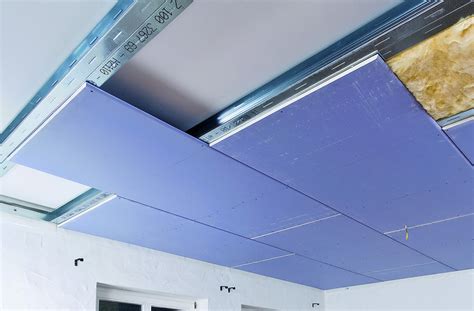

Lubų Garso Izoliavimas

Iš už lubų sklindantis triukšmas trukdo mūsų kasdienei veiklai ir, dar svarbiau, poilsiui. Ši problema dažnai rūpi daugiabučių namų butų savininkams, kur lubos nėra tinkamai izoliuotos. Tada ramybės ir tylos užtikrinimas tampa prioritetu. Smūginis triukšmas - tai viršuje esančioje patalpoje vaikščiojančių žmonių keliamas triukšmas. Kojų žingsniai sukelia grindų vibraciją. Abiejų tipų triukšmas į patalpą patenka per lubas, t. y. jungiančią abi erdves.

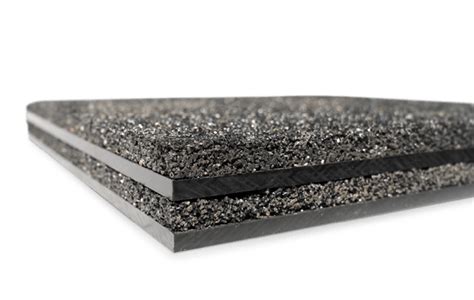

Blokiniame name būtų naudoti vatos ir gipso kartono konstrukcijas arba gumos granuliato ir gipso kartoną. Tai bus ekonomiškas ir vienas iš tinkamų sprendimų siekiant pagerinti garso izoliaciją senos statybos bute. Mažiau šlapių darbų, dėl to patogiau šiomis medžiagomis įrengti papildomą garso izoliaciją.

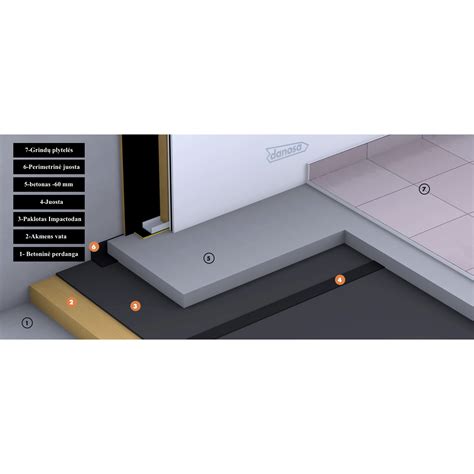

Grindų Garso Izoliavimas

Jei norite nebegirdėti kaimynų šnekų, garsiau grojančio TV, reikalinga grindų garso izoliacija. Jei ardyti esamas grindis, tai tada būtų du būdai įrengti naujas. Vienas jų - klasikinis, t.y. kloti smūginio garso izoliaciją (specialią vatą) ir betonuoti. Antras - įrengti sausas grindis, t.y. klojama smūginio garso izoliacinė vata ant kurios klojamos specialios grindinės gipsinės plokštės Knauf Brown arba Knauf Brio. Jei reikalingas grindų išlyginimas tai perdanga visų pirma gali būti išlyginama biriu keramzito (2-4 mm frakcija) posluoksniu.

Tokios grindys įrengiamos be jokių šlapių procesų, t.y. nėra pavojaus užpilti kaimynus, nėra jokio džiūvimo termino, t.y. tik suklojus plokštes sekančią dieną jau galima kloti grindų dangas. Be to darbų atlikimui nereikia jokios sudėtingos ir profesionalios įrangos, darbai atliekami naudojant standartinius sausos statybos įrankius.

Jeigu sudėsite tik vatą tarp lagių tai pagerės tik kažkiek orinio garso perdavimas. Toliau kalbant kaimynas apačioje jus vis tiek girdės, kaip jus vaikštote po medines grindis ir taip pat greičiausiai medinės grindis ir toliau girgždės. Jeigu tikslas išspręsti šį klausimą , tai geriausia yra betonuoti grindis. Prieš betonavimą yra paklojamas grindų antivibracinis paklotas dedamos armavimo grotelės ir pilamas betonas ne mažiau , kaip 5 cm. Taip bus išspręstas klausimas visiems laikams.

Siūlytume betonuoti ir panaudoti mūsų gamybos grindinę plokštę SWG-30. Ją galima naudoti tiek su šildomomis grindimis, tiek su paprastomis.

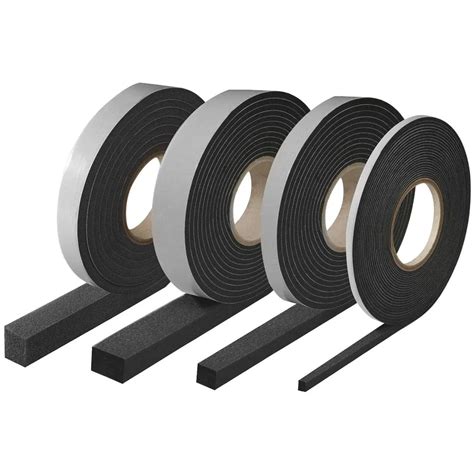

Durų ir Langų Garso Izoliavimas

Viena iš didžiausių triukšmo taršos priežasčių patenka per jūsų buto duris. Triukšmas iš judrių koridorių prasiskverbia į jūsų butą per mažus plyšius aplink durų kraštą. Jei jūsų durys nėra tvirtos, sunkios konstrukcijos, triukšmas gali prasiskverbti ir per durų centrą. Jei galite, pakeiskite savo tuščiavidures duris tvirtesnėmis, sunkiomis durimis. Jei tai neįmanoma ar per brangu, geriausias variantas yra įsigyti akustinio sandarinimo komplektą ir pritvirtinti jį prie dabartinių durų. Jei nenorite pirkti sandarinimo komplekto, biudžetui palankus variantas yra naudoti vamzdžių izoliacinę putą, kurią galima pritvirtinti prie durų apačios.

Garsui nepralaidūs langų įdėklai suteikia langams izoliaciją, kuri tiek sumažina, tiek sugeria garsą. Indow Acoustic Grade langų įdėklai gali sumažinti ir užgožti triukšmą - iki 70% išorinio triukšmo, kai įdėklai yra naudojami viengubo stiklo langams, ir iki 50% triukšmo, kai jie naudojami dvigubo stiklo langams*. Tikslus pritaikymas yra esminis, siekiant efektyviai izoliuoti garsą, nes bet kokios spragos ar tarpai leidžia garsui prasiskverbti vidun. Indow įdėklai siūlo tikslų pritaikymą, kad sukurtų patogesnę, energetiškai efektyvią erdvę su profiliu, kuris leidžia jiems įsilieti į jūsų lango rėmą.

Vamzdynų Triukšmo Izoliavimas

Šachtoje nuotekų vamzdžio garsus efektyviai nuslopinsite vamzdžius izoliavę (apvynoje) tiesiog vata, ir likusias šachtos ertmes užpildę taip pat vata.

Kiti Patarimai

• Baltasis triukšmas: Nors techniškai tai nėra garsui nepralaidi priemonė, baltasis triukšmas yra plačiajuostės triukšmo signalai, grojami nuolat. Grodamas nediskretų garsą, baltasis triukšmas nukreipia jūsų dėmesį, maskuodamas bet kokius trikdančius triukšmo šaltinius.
• Ventiliacijos angos: Kaip padaryti, kad nesigirdėtų kaimynų virtuvėje per ventiliacijos angą? Termoizoliacija INSOLA Thermo Spray 3D, 850 ml. Purškiama vienkomponentė, savaime besiplečianti poliuretano termoizoliacija su specialiu purkštuvu-aplikatoriumi pistoleto antgaliui. Puikiai tinka naudoti nepatogiose, sunkiai pasiekiamose vietose, kur tradicinės izoliacijos priemonės sunkiai pritaikomos.

Įspėjimas! Saugoti nuo saulės šviesos ir nelaikyti aukštesnėje nei 50°C temperatūroje. Nebadyti ir nedeginti net tuščio. Nepurkšti į atvirą liepsną ar ant kokios nors įkaitintos medžiagos. Saugoti nuo uždegimo šaltinių - nerūkyti.

Valiklis efektyviai valo nesustingusias statybines putas nuo putų pistoleto, drabužių, langų ar durų rėmų, palangių ir kitų paviršių. Universalios vienkomponentės poliuretano montavimo putos, skirtos langų ir durų sandarinimui, įvairių ertmių, jungčių ir įvadų sandarinimui ar užpildymui, šilumos ir garso izoliacijai. Vienkomponenčiai poliuretaniniai klijai izoliacinėms plokštėms tvirtinti ant fasadų, pamatų, taip pat pastato viduje viduje.

ESAMOS PERTVAROS GARSO IZOLIACIJOS GERINIMAS

Vienasluoksnių ir daugiasluoksnių tarpbutinių masyviųjų sienų garso izoliacijai gerinti ypač efektyvios yra karkasinės konstrukcijos su akustiškai nestandžiomis apkalomis. Tokios konstrukcijos efektyvios tiek tiesioginio garso, tiek garso perdavimo šoniniais aplinkkeliais mažinimui. Karkasinė konstrukcija su masyviąja siena sudaro sistemą „masė-spyruoklė-masė“. Garso izoliacijos pagerėjimas priklauso būtent nuo karkasinės konstrukcijos sandaros. Garsą izoliuojančių konstrukcijų karkasas įrengiamas metalinius profilius užpildant mineraline vata ir prie jų prisukant gispskartonio plokštes.

Garso izoliacijos pagerėjimas priklauso nuo pasirinktos gipso kartono plokštės rūšies bei įrengtos apkalos storio, o optimalus rezultatas pasiekiamas laikantis šių principų:

• Karkasinės konstrukcijos nuo masyviosios sienos maksimaliai atskiriamos įrengiant laisvai stovinčias apkalas arba tvirtinant konstrukcijas naudojant taškines apkalos jungtis su garsą izoliuojančia tarpine, pvz., Direktschwingabhanger.
• Apkalai naudojamos specialios garsą izoliuojančias gipso kartono plokštės, tokias kaip Blue ir Silentboard.
• Didesnis ertmės plotis ir didesnė plokštės masė padės pasiekti geresnių gaso izoliacijos reikalavimų.
• Ertmė užpildoma atvirų porų izoliacine medžiaga, pvz., mineraline vata. Vengiama naudoti izoliacines medžiagas su uždaromis poromis, pvz., stiroporą (EPS, XPS), poliuretaną (PUR) ir pan.
• Užtikrinamas sienos sandarumas. Nesandarumas veikia kaip oro kanalai, pro kuriuos oru sklindantis garsas gali patekti iš vienos patalpos į kitą, neprarasdamas energijos. Todėl nesandarumas gali gerokai sumažinti garso izoliacijos efektyvumą. Nesandarių sienų paviršius padengiamas tinku.
• Rozetės ir jungiklių lizdai izoliuojami papildomai.
• Įrengiant laisvai stovinčias apkalas, laikomasi nurodyto konstrukcijos montavimo aukščio. Taškiniu būdu tvirtinamos konstrukcijos gali būti montuojamos didesnio aukščio.
• Atstumas tarp apkalos (plokščių) ir esamos sienos turėtų būti ne mažesnis kaip 40 mm.

GARSO PERDAVIMO BŪDAI

Esant garso perdavimui iš vienos patalpos į kitą, greta tiesioginio garso perdavimo per atskiras konstrukcines dalis visada reikia atsižvelgti ir į garso perdavimą per besiribojančias konstrukcines dalis: sienas, lubas, grindis.

Dažniausiai pasitaikantys pavyzdžiai

• Garso perdavimas per pertvarą
  • Per atviras angas ar paviršiaus nesandarumus (pvz., siūlės mūre, jungtys su kotomis konstrukcijomis, nesandari apdaila).
  • Susilpninta sienos konstrukcija (pvz., įmontuojamos neizoliuotos dėžutės / nišos, elektros lizdai, sanitariniai prietaisai, šachtos / kaminai, nesandarios siūlės, įleidžiamos grindjuostės, sienų apšvietimas ir kt.).
• Garso perdavimas per grindis ir lubas
  • Per ištisines sijas ir gegnes.
  • Per „lengvąsias“ pakabinamas lubas, pvz., lubas be izoliacinio sluoksnio, įtempiamas, segmentines lubas.
  • Per ištisines lubų ap dailas.
  • Per ištisines medines grindis ir grindų dangą.
  • Per ištisinę perdangos konstrukciją, juodgrindes.
  • Per lubų / stogo ertmes (tarp sijų).
• Garso perdavimas išilgai sienos (koridoriaus siena / išorinė siena)
  • Per sieną arba jos apkalą, arba per ertmes sienoje.
  • Per jungčių siūles.
  • Per ištisinį šilumos izoliacijos sluoksnį arba fasadą.
  • Per duris arba koridorių.
• Garso perdavimas išilgai konstrukcinės dalies
  • Kolonos, sijos, grebėstai.
  • Sanitarinė instaliacija (vandentiekis, nuotekos), šildymo vamzdžiai.
  • Kabelių kanalai, ortakiai.

MASYVIOS SIENOS APKALA

Sienų apkala su tiesioginiu tvirtinimu, kuriai naudojami CD profiliai, tiesioginio tvirtinimo detalės su gumine tarpine ir Blue plokštės:

• Viengubas CD profilių karkasas.
• Taškinis tvirtinimas tiesioginio tvirtinimo detalėmis su gumine tarpine Direktschwingabhanger, maks. atstumas 1500 mm.
• Dviejų sluoksnių Blue gipso kartono plokščių danga.
• Ertmė užpildoma izoliacine medžiaga, kurios reikalinga savitoji orinė varža turi būti ≥ 5 kPa • s/m² (pvz., įprasta stiklo vata, kurios tūrinis tankis yra apie 15 kg/m²).
• Sienos aukštis: iki 10 m.
• Ertmės gylis: ≥ 42 mm.

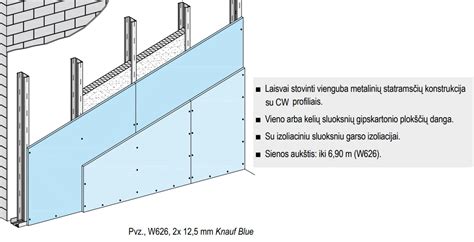

Laisvai stovinti karkasinė sienos apkala kuriai naudojami CW profiliai ir Silentboard plokštės:

• Viengubas CW profilių karkasas.
• Dviejų sluoksnių Silentboard gipso kartono plokščių danga.
• Ertmė užpildoma izoliacine medžiaga, kurios reikalinga savitoji orinė varža turi būti ≥ 5 kPa • s/m² (pvz., įprasta stiklo vata, kurios tūrinis tankis yra apie 15 kg/m²).
• Sienos aukštis: iki 6,90 m (kai kas 300 mm montuojamas CW 100 profilis).
• Ertmės gylis: ≥ 60 mm.

APKALOS STORIO SKAIČIAVIMAS

Apkalos storio apskaičiavimas naudojant CD profilius ir tiesioginio tvirtinimo detalę su gumine tarpine:

Skaičiavimo pavyzdys - konstrukcijos storio nustatymas

Apkalos storio apskaičiavimas naudojant CW profilius:

Skaičiavimo pavyzdys - konstrukcijos storio nustatymas:

LAISVAI STOVINČIOS SIENOS APKALOS MONTAVIMAS

Sienos apkalai prireiks:

• Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniiui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tviratinimui prie besiribojančių sienų (išeiga 1,6 vnt./1m²).
• Sandarinimo juosta Dichtungsband, klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1m²), arba Trennwandkitt sandarinimo mastika, tepama ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1m²).
• Skiriamoji juosta Trenn-Fixx, skirta įrengti slydimo siūles tarp montuojamos pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1m²).
• Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 2 m²/1m²).
• Diamantschrauben XTN savisriegiai skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksnio prisukimui; 38 mm ilgio antram sluoksnio prisukimui (išeiga: apie 14 vnt./1m² pirmam sluoksniui; 30 vnt./1m² antram sluoksniui).
• Uniflott gipsinis siūlių glaistas (išeiga: apie 0,4 kg/1 m²).
• Kurt siūlių armavimo juosta, naudojama galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 1,2 m/1 m²).
• Tiefengrund ypač skvarbus giliai įsigeriantis ir paviršių sutvirtinantis giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį (išeiga: apie 1 m² / 1 m²).
• Kantenhobel oblius skersinėms siūlėms nusklembti.
• Raspelhobel trintuvė nupjautiems plokštės kraštams lyginti.
• Elektrinis suktuvas.
• Schraubgriffspachtel glaistiklis arba Kleine Traufel mentelės skirtos siūlių glaistymui.

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti:

• Kokie garso izoliacijos reikalavimai bus keliami sienos apkalos konstrukcijai.
• Koks bus montuojamos sienos apkalos aukštis (svarbu renkantis profilio plotį).
• Ar pertvaros apkaloje bus montuojami jungikliai ar kištukiniai lizdai (rozet4s).

Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis W61.ltsienų apkalų techniniu bukletu ir priklausomai nuo to, kokį garso izoliacijos pagerėjimą planuojame gauti.

Apkalos aukščiai:

2 žingsnis: pasiruošimas

Apkala turi būti sumontuota nuo grindų iki lubų. Jeigu prieš tai buvo sumontuotos gipso kartono lubos, tai dalį jų, ties izoliuojama siena reikia pašalinti tam, kad būtų galima įrengti apkalą per visą izoliuojamos pertvaros aukštį. To nepadarius per virš lubų esantį neizoliuotą plotą galimi garso nuostoliai.

Kai apkalos montuojamos priešais atskiras ir besiribojančias konstrukcines dalis, pirmiausia jas montuoti prie atskirų konstrukcinių dalių, pavyzdžiui, priešais vienas kitą esančių sienų, o tada prie besiribojančių konstrukcinių elementų, sienos prie kurios prijungtos viena priešais kitą esančios sienos.

Jeigu patalpoje jau yra įrengtos apdailinės grindys pagal galimybes jas reikia išardyti iki juodgrindžių, kad apkala pilnai dengtų izoliuojančią sieną. Jeigu to padaryti negalia, butina esamas dangas atskirti nuo esamos izoliuojamos sienos, įrengiant kelių centimetrų plyšį, kuris užpildomas kieta mineraline vara. Jei grindų konstrukcijoje buvo naudojamas polistireno putplastis (EPS), jį taip pat reikia atskirti nuo esamos sienos.

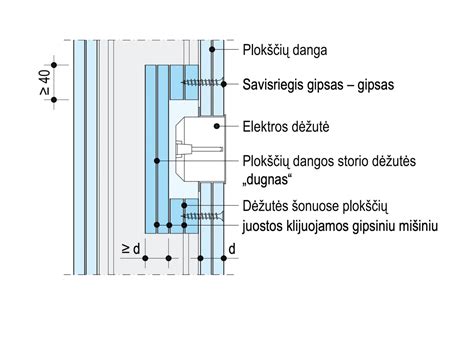

Jeigu apkaloje bus įrengiamos rozetes ir jungiklių lizdai jas rekomenduojama papildomai izoliuoti arba naudoti specialius garsą izoliuojančius lizdus.

3 žingsnis

Prieš pradedant montuoti metalinį apkalos karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos apkalos kontūrus. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).

Tarp esamos sienos ir montuojamos apkalos rekomenduojama palikti ≥10 mm tarpą.

4 žingsnis

Pasimatuokite ir atsikirpkite reikiamo dydžio profilius. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm, jei jie didesni - naudojama sandarinimo mastika Trennwandkitt) ir neleidžia garsui sklisti perimetru bei pereiti iš konstrukcijos į konstrukciją.

Perimetrinį karkaso profilį, naudojant pagrindui tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų).

Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atliekama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.

Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų ≤100cm (kai pertvaros aukštis iki 3 m) arba 50cm (kai pertvaros aukštis virš ≤3m).

5 žingsnis: statramsčių išdėstymas

Pasižymėkite būsimų CW profilių statramsčių vietas.

6 žingsnis: CW profilių montavimas

Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant profilius prie šoninių sienų atstumas tarp tvirtinimo elementų turi būti ≤100 cm, bet ne mažiau kaip 3 tvirtinimo taškai.

Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius - gulekšnius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima).

Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.

Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.

Sumontuoti CW profiliai negali liestis prie esamos sienos, rekomenduojama palikti ≥10 mm tarpą.

7 žingsnis: skiriamosios juostos klijavimas

Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fix. Juosta lipniąja kraštine gali būti klijuojama ant sienos šalia perimetro profilio arba, norint sumontuoti greičiau, gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti Trenn-Fix juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

8 žingsnis: izoliacinio sluoksnio montavimas

Tarp sumontuotų profilių sumontuojamas mineralinės vatos sluoksnis. Tam, kad vatos sluoksnis ilgainiui nesukristų rekomenduojama, kad sluoksnio plotis būtų 5-10 mm platesnis nei atstumas tarp CW profilių. Izoliacinio sluoksnio storis pasirenkamas pagal profilio plotį.

9 žingsnis: gipso kartono plokščių tvirtinimas prie metalinio karkaso

Gipso kartono plokštės prie metalinio karkaso tvirtinamos savisriegiais. Atsižvelgiant į tvirtinamų gipso kartono plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis.

Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje. Leistini atstumai tarp savisriegių nurodyti lentelėje. Pastaba: visi sluoksniai turi būti pritvirtinti per vieną darbo dieną. Jei sluoksniai vienas po kito tvirtinami praėjus ilgesniam laikotarpiui, atstumai tarp savisriegių kiekviename sluoksnyje - 250 mm.

Minimalus atstumas tarp savisriegio ir kartonu dengto gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm, o minimalus atstumas tarp savisriegio ir kartonu nedengto gipso kartono plokštės krašto neturi būti mažesnis kaip 15 mm.

Tvirtinant reikia stengtis, kad plokštė nebūtų įveržta neleistinu būdu. To galima išvengti, pvz., pradėjus tvirtinti nuo vidurio abiejų kraštų link arba nuo vieno plokštės krašto priešingos pusės kryptimi. Tvirtinamąją plokštę stipriai prispauskite prie karkaso, kad ji visiškai prie jo priglustų, ir tvirtai prisukite savisriegiais. Visi savisriegiai į plokštę sukami statmenai ir įveržiami tiek, kad glaistiklis glaistant nekliūtų už savisriegių galvučių, taip pat savisriegio galvutė neturi įplėšti kartono. Naujo savisriegio į seną skylę sukti negalima. Jį reikia sukti ne arčiau kaip per 50 mm nuo senosios skylės.

Tvirtinant plokštes prie konstrukcijos skersai profilių, nupjauti kraštai turi būti išdėstyti ant profilio. Savisriegių įsukimo į medines konstrukcijas gylis - ne mažesnis nei 20 mm. Sukant savisriegius į metalines konstrukcijas sav...
