Gipso kartono karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai.
Karkaso tipai, profiliai ir jų išdėstymas

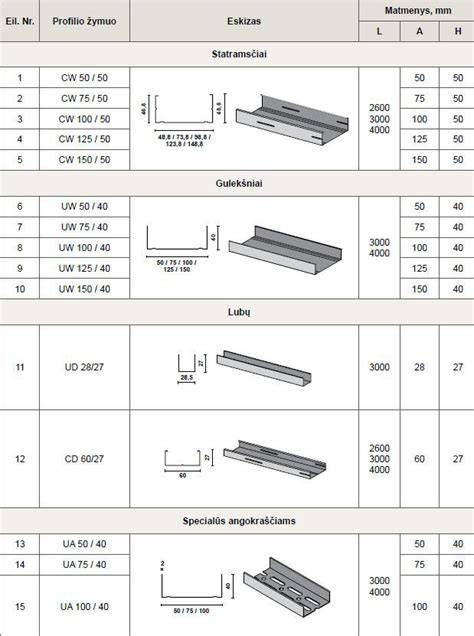

Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų).
Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinamo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Ilginimo sprendimai ir angų formavimas
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybvietėje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami.
Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais. If reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus. Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jeigu reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos.
Durų angos ir deformacinės siūlės
Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti. Tam tikslui naudojami UA profiliai, jie turi būti nuo grindų iki lubų, tvirtinami apačioje ir viršuje. Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, įrengiamos vadinamosios deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos gipskartonio ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios galimose gipskartonio konstrukcijų tempimo ar gniuždymo vietose. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje.
Izoliacija ir garso slopinimas
Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo reikalavimų). Siūlės tarp plokščių užglaistomos ir armuojamos. Jei norite padidinti garso izoliaciją, galite įrengti mineralinę vata tarp profilių (pvz., ROCKMIN PLUS arba SUPERROCK). Taip pat svarbu užglaistyti siūles tarp plokščių ne tik plokščių plokščių jungčių vietose, bet ir profile, kad būtų užtikrinta vientisa plokščių danga.
Lubų karkaso montavimas
Šiuolaikinėse patalpose dažnai montuojamos gipso kartono lubos, kurias galima pritaikyti įvairioms apkrovoms ir tinkuoti pagal poreikius. Lubų karkaso konstrukcija priklauso nuo pasirinktos plokštės (paprastas gipso kartonas, akustinis, ugniai atsparios plokštės ar Knauf Aquapanel drėgnoms patalpoms). Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės parenkamos atsižvelgiant į pagrindo tipą. Pakabos turi būti metalinės, ne mūrvinės su polimeriniais kaiščiais, kad užtikrintų saugumą. Lubų plokščių tvirtinimas turi būti atliekamas taip, kad viršutinių plokščių jungtys nesutaptų su sienų plokštumomis. Prie UD profilių tvirtinimo plano laikomasi konkrečių rekomendacijų dėl atstumų ir tvirtinimo taškų.
Deformacinės siūlės luboms ir sienoms
Jei lubų apkala daugiasluoksnė, atskiros plokščių sluoksnių siūlės turi būti laikomos atskirai, kad būtų išvengta siūlių įtrūkimų. Slydimo siūlėms skiriamos specialios juostos, tokios kaip Knauf Trenn-Fixx, kurios užtikrina, kad jungtys judėtų kartu su plokšte. Montuojant lubas, svarbu užklijuoti jungties juostą prie UD profilio ir užglaistyti siūlę per 3-5 mm atstumą, o po džiūvimo ją nupjauti. Deformacinės siūlės įrengiamos perimetriškai, kai floor plotai dideli arba grindų bei lubų plokščių aukščio pokyčiai dideli.
Gipso kartono plokštės: pasirinkimas ir montavimas
Gipso kartono plokštės yra populiari statybinė medžiaga dėl gana paprasto montavimo. Tarp gipso kartono plokščių įrengimas siekia užtikrinti tinkamą garso ir šilumos izoliaciją bei atsparumą ugniai. Paprastai plokštės gaminamos iš metalo karkaso, o jų montavimas priklauso nuo profilių išdėstymo. Dažniau naudojama plokščių dydžiai ir storis: plokščių storis priklauso nuo apkrovų. Tvirtinant plokštes naudojami savisriegiai, kurių ilgis parenkamas pagal plokščių sluoksnius ir jų storį. Tarp savisriegių įsukimo būtina laikytis nuoseklumo ir atstumo, kad plokštė neprispaustų neleistinai ir kad glaistui būtų pakankamai darbo vietos. Pirmojo sluoksnio siūlės glaistomos Uniflott, o antrą sluoksnį sudaro tada, kai reikia papildomos izoliacijos ir atsparumo smūgiams. Kryžminės siūlės turi būti vengtos, o spragos tarp plokščių užpildomos glaistu ir armuojamos juostomis.
Gipso kartono plokščių tvirtinimo kryptis gali būti tiek vertikali, tiek horizontali; rekomenduojama naudoti vientisas plokštes, o laikui bėgant jas galima papildyti mažesniais gabalais, tačiau reikėtų vengti jungčių vietų, kur vienoje eilėje yra keli mažesni gabalai. Svarbu, kad tarp plokščių ir tvirtinimo profilių liktų tarpas, kad plokščių išsidėstymas būtų lygus ir ilgaamžis. Jei planuojama įrengti duris, jų rėmai neturi kliudytis kitoms konstrukcijoms, o siūlės turi būti perstumiamos tolygiai.
Tinkamai parinktos medžiagos ir įrankiai
Reikalingos medžiagos (pertvarai W112 - viengubo metalinio karkaso pertvara su dviguba plokščių danga): perimetriniai UW profiliai; statramstiniai CW profiliai; įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35; sandarinimo juosta Dichtungsband; skiriamoji juosta Trenn-Fixx; gipso kartono plokštės Blue; savisriegiai XTN; Uniflott glaistas; Kurt siūlių armavimo juosta; Tiefengrund gruntavimo priemonė; mineralinė vata TP115; įvairūs įrankiai (oblius, trintuvė, suktuvas, glaisto įrankiai).
Kitas svarbus aspektas - izoliacijos pasirinkimas. Siekiant užtikrinti tinkamą garso izoliaciją, galima naudoti akustinę plokštę ROCKMIN PLUS arba SUPERROCK. Įrengiant sienas, tarp profilių įstumkite mineralinę vata ir uždėkite garso izoliacinę plėvelę, jeigu reikia, o garso pralaidumą mažinti gali padėti ir papildomos deformacinės siūlės.
Praktiniai patarimai montavimui
- Planavimas: iš anksto apsvarstykite garso izoliacijos, gaisrinės saugos reikalavimus, ar pertvara bus sausose ar drėgnoje patalpoje, koks aukštis ir ar reikalingos durų angos.
- Prieš montavimą: paruoškite patalpą, išvalykite grindis, pažymėkite kontūrą ir angas, užtikrinkite, kad pagrindas būtų lygus.
- Profesinių jungčių užtikrinimas: laikykitės taisyklės: jungčių apačioje ir viršuje turi būti 3 tvirtinimo taškai, o ilginant UA profilius - papildomi taškai.
- Higiena ir kokybė: nenaudokite plėtinių mūriniuose ar tinkuotose lubose kaip tvirtinimo vietų; venkite per didelių angų profiliuose, kurios gali silpninti karkasą.
- Tarpų užpildymas: tarp plokštės krašto ir profilių palikite apie 10-15 mm, atsižvelgiant į tipą, kad užtikrintumėte tinkamą plokštės kontaktą ir glaisto vaidmenį.
Gipso kartono plokščių montavimo eiga
- Konstrukcijos planavimas: įvertinkite garso izoliacijos, gaisrinės saugos reikalavimus, ar bus durų angos ir ar pertvara apkrauta papildomomis apkrovomis.
- Paruošimas: išvalykite patalpą, pažymėkite būsimos pertvaros kontūrus ir vietas tvirtinimo detalių.
- Perimetrinių profilių montavimas: klijuokite sandarinimo juostas ant UW profilių, pritvirtinkite prie grindų ir lubų, užtikrindami vertikalumą.
- Statramsčių išdėstymas: išdėliokite CW statramsčius horizontaliuose UW profiliuose, laikykitės atstumo tarp tvirtinimo taškų.
- Juostų klijavimas: klijuokite Trenn-Fixx juostą ant šoninių sienų ir lubų prieš plokščių montavimą.
- Plokščių tvirtinimas: naudokite savisreigius su tinkamu ilgiu, laikykitės 750 mm (pirmas sluoksnis) iki 250 mm (antras sluoksnis) atstumų, užtikrinkite, kad liktų tarpai nuo kraštų.
- Siūlių glaistas: pirmąjį sluoksnį užglaistyti Uniflott, pjautines siūles gruntuoti Tiefengrund, antrą sluoksnį užglaistyti Uniflott su Kurt juosta.
- Deformacinės siūlės: įrengti kol lubos yra ilgesnės, kas 15 m arba dažniau, priklausomai nuo aukščio pokyčių.
- Užbaigimas: nupjauti iškyšimus, kai džiūsta Trenn-Fixx juosta, užbaigti glaistą ir paruošti paviršių dažymui ar kitiems apdailos darbams.
Gipso kartono pertvaros įrengimas gali būti sudėtingas procesas, tačiau laikantis šių žingsnių ir patarimų, galima pasiekti puikių rezultatų. Gipso kartono plokštės yra ne tik lengvai montuojamos, bet ir sąlyginai nebrangios, todėl ypač populiarios vidaus erdvių atskyrimui tiek naujoje statyboje, tiek renovacijoje.
Skirtos gairės dėl dydžių ir nuorodų
1 žingsnyje planuojant konstrukciją rekomenduojama iš anksto nustatyti garso izoliacijos ir gaisrinės saugos reikalavimus, ar pertvara bus montuojama sausose ar drėgnameje patalpoje, kokio aukščio pertvara. Pasirinkus vieną populiariausių konstrukcijų Knauf W112 - metalų viengubo karkaso pertvara su dviguba plokščių danga - pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.
2-3 žingsniuose pateikiama paruošiamoji ir perimetrinių profilių montavimo logika, o 4-6 žingsniuose - statramsčių išdėstymas ir skiriamosios juostos klijavimas. Toliau einama per plokščių tvirtinimą, siūlių glaistymą ir antrą plokščių sluoksnį.
Jungtis tarp plokščių neturi išsikiršti iš durų rėmo kampo. Slydimo siūlės įrengimas leidžia luboms judėti laisvai, kas ypač svarbu dideliems plotams.
Santraukai ir papildomų šaltinių rekomendacijos
Gipso kartono pertvaros montavimas yra pagrįstas kruopščiu planavimu, tinkamu profilių parinkimu, kokybiškomis siūlių užpildymo medžiagomis ir atitinkamų deformacinių siūlių įrengimu. Siekiant užtikrinti ilgaamžiškumą ir gerą garso izoliaciją, rekomenduojama naudoti Vokiškus Knauf komponentus ir laikytis nurodymų dėl tarpo tarp profilių, tvirtinimo taškų dažnumo bei izoliacijos įrengimo.
