Gipskartonio pertvaros, montuojamos ant CW ir UW plieninių profilių karkaso, yra vienas paprasčiausių ir greičiausių būdų formuoti vidaus sienas tiek naujos statybos namuose, tiek renovuojamuose objektuose. Tokia konstrukcija yra lengva, universali ir leidžia patalpas išplanuoti taip, kaip patogiausia. Pertvaros montuojamos iš cinkuoto plieno profilių, prie kurių iš abiejų pusių sukamos gipso kartono plokštės, o į tarpus dažnai dedama mineralinė vata, gerinanti garso ir šilumos izoliaciją. Šią sistemą galima naudoti tiek sausose, tiek drėgnesnėse patalpose, jei pasirenkamos speciškai drėgmei atsparios plokštės. Be to, tokiose sienose patogu paslėpti elektros ir kitus inžinerinius tinklus, o paruoštas paviršius tampa idealia baze dažymui arba tapetavimui.
Orientacinės išeigos vienam kvadratiniam metrui pertvaros
Vertikalus CW profilis - 1,8 bėginio metro / 1 m². Horizontalus UW profilis - 0,7 bėginio metro / 1 m². Profilio pločiai pasirenkami pagal norimą pertvaros storį: 50 mm, 75 mm arba 100 mm. Pirmajam gipso sluoksniui - 9 vnt./m². Sukami kas ~75 cm. Dažniausiai naudojami - 3.5×23 mm, 3.5×25 mm, 3.5×33 mm arba 3.5×35 mm (GKP/MET). Antrajam sluoksniui - 24 vnt./m². Sukami kas ~25 cm. Medsraigtis su kaiščiu - 1.5 vnt./m². Dažniausiai naudojami 6×35 mm, 6×40 mm, 6×60 mm. Tais atvejais, kai pertvaros montuojamos ant šildomų grindų, tuomet kaiščių geriau nenaudoti, kad nepažeisti vamzdžių. Į karkaso tarpus dedama mineralinė vata, gerinanti garso bei šilumos izoliaciją. Sumontavus pirmą gipso kartoo sluoksnį, rekomenduojama užglaistyti siūles. Tinkamai parinktos medžiagos ir apgalvotas montavimas leidžia gipskartonio pertvaroms tarnauti ilgai, išlaikyti stabilumą ir užtikrinti patogų patalpų mikroklimatą.
Juostiniai sraigtai gipso kartonui
Juostiniai sraigtai gipsui - universalus sprendimas mediniam ir plieniniam karkasui. ESSVE juostiniai sraigtai yra skirti gipso kartono plokščių montavimui vidaus patalpose prie medinio pagrindo arba plieninių profilių, kurių storis yra nuo 0,4 iki 0,9 mm. Sraigtai pagaminti iš grūdinto plieno ir padengti blizgaus cinkavimo sluoksniu, o jų galvutė turi standartinį PH2 kryžminį sukimo lizdą. Šie sraigtai tiekiami tiesiomis juostomis, kurios tinka daugumai rinkoje naudojamų automatinių suktuvų, todėl užtikrina itin greitą ir sklandų darbą.
Juostiniai ESSVE gipso kartono sraigtai - maksimalus efektyvumas profesionalams. Juostiniai ESSVE gipso kartono sraigtai yra sukurti tam, kad visiškai patenkintų meistrų poreikius atliekant didelės apimties montavimo darbus. Šis asortimentas apima sprendimus, skirtus gipso plokščių tvirtinimui tiek prie medinio, tiek prie plieninio karkaso. Be standartinių sraigtų, juostose tiekiami ir specializuoti variantai, skirti kietoms „Hard“ bei „Robust“ tipo plokštėms, taip pat „GU“ sraigtai, skirti priešvėjinio gipso montavimui prie išorinių sienų.
Vidaus apdaila gipso kartonu
Vidaus apdaila gipso kartonu - tai greitas darbas ir lygios sienos be ilgo džiūvimo laiko. Vidaus apdaila gipso kartonu - tai sausa apdaila, kuriai nereikalingas ilgas džiūvimo laikas, taupomas patalpų plotas ir sukuriamas komfortiškas mikroklimatas. Nepriklausomai nuo to, ar vidaus apdaila atliekama naujos statybos pastate, ar renovuojamame, sienų „apsiuvimas" gipskartoniu, gipso pertvaros ir pakabinamos lubos reiškia, kad darbas švarus, be drėgnų procesų, pertvaros plonos ir taupančios plotą bei izoliuojančios garsą. Sienose ir pakabinamose lubose galima slėpti komunikacijas, apšvietimą, sumontuoti kelis lubų lygius ir karnizus. Visiems šiems darbams atlikti pirmiausia reikalingas stabilus ir tvirtas profilių karkasas.
Karkaso pasirinkimas: mediena vs plienas
Profilių karkasas gali būti formuojamas iš medienos arba plieno profilių. Medienos naudojimas yra problematiškas dėl medienos kokybės, galimų deformacijų, „vaikščiojanti" mediena gali tapti įtrūkių gipse priežastimi. Be to, medienos statramsčiai turi būti sausi, ne didesnio kaip 10-12 proc. drėgnumo. Patikimesnis yra plieno skardos profilių karkasas. Sieniniai ir lubų gipso kartono profiliai gaminami iš 0,6 mm storio cinkuoto plieno skardos (kai kuriais atvejais, jei numatomos didesnės apkrovos, naudojami 2 mm storio profiliai).
Sieniniai profiliai žymimi CW arba UW raidėmis. C arba U raidė rodo profilio konfigūraciją, o W - nuoroda, kad jie skirti sienoms. Profilių plieno storis, forma ir standumo briaunos garantuoja konstrukcijos stabilumą. CW profilių nugarėlėje kas 50 cm yra „H" formos perforuotos linijos, kurias atlenkus atsiveria anga, per kurią patogu prakišti vamzdžius, kabelius, laidus. UA profiliai naudojami durų angoms, jų nugarėlėje yra perforuotos kiaurymės su papildomomis angomis elektrinei instaliacijai. UA profilių nugarėlėje yra viena arba dvi eilės perforuotų kiaurymių, o viršutiniuose kampuose - durų ir įmonių jungims. Persidengimas turėtų būti ne mažesnis kaip 200 mm, o sudūrimai konstrukcijoje turi būti perstumti taip, kad nebūtų vienoje linijoje.
Pakabinamų lubų karkasui naudojami lubiniai UD arba CD profiliai - U ir C profilių forma, D - lubos. Metalinių profilių plotis gali būti nuo 50 iki 150 mm, ilgis - nuo 2,6 iki 4 m. Profilių pločio pasirinkimas priklauso nuo numatomų statinių apkrovų ir/ar garso izoliacijos reikalavimų, kuomet į profilių vidų dedama mineralinė vata.
CW ir UW profiliai kerpami skardos žirklėmis, storesni UD ir CD - kampiniu šlifuokliu. Kerpant profilius, pirmiausia įkerpamos šoninės profilio sienelės, tada profilis nulenkiamas stačiu kampu ir nukerpamas.
Gipso kartono profiliai
Gipso profiliai turi būti patenkinti į stabilų karkasą, sausas, švarias ir nedulkėtas plokštes. Jie dažnai su apsaugomis nuo korozijos, o jų plieno storis gali būti 0,6 mm arba iki 2 mm, priklausomai nuo apkrovų. Sieniniai profiliai ir lubų profiliai turi būti su antikorozine danga. Standartiniai cinkuoti profiliai atitinka C2 antikorozinę klasę, kai kuriuos modelius galima naudoti drėgnose patalpose su aukštesnėmis klasėmis (C3, C5M).
Profiliai sudaro rėmą, į kurį montuojamos gipso kartono plokštės. Perimeteriniai profiliai tvirtinami prie sienų/grindų lubų, o tarpai tarp profilių ir paviršiaus užpildomi mineraline vata ar akustiniais sluoksniais. Sienų ir lubų gilinimo bei jungčių konstrukcijose laikomasi specialių taisyklių, kad sutaupyti vietos ir garantuoti ilgaamžiškumą.
Perimetro tvirtinimai ir UA/ UW susikirtimai
Perimetriniai profiliai prijungiami prie sienų, grindų, lubų naudojant mūrvines su nailonine įvore arba kitus konstrukcinius tvirtinimo elementus. UA profiliai prie perdangų tvirtinami naudojant UA kampuočius. UA profiliai ir UA kampuočiai tarpusavyje nejungiami savisriegiais, o tik įstatomi į „ausytes". Kartu su pertvaros UW profiliu pritvirtinamas apatinis laikantysis kampuotis. Šoninis UA kampuotis įsistato į specialų laikiklį ir papildomai apsaugomas nuo deformacijų. Pritvirtinti reikia mažiausiai 2 varžtais. Rekomenduojama naudoti 8x60 mm mūrvines.
Durų angos montavimui naudojami CW arba UA profiliai, priklausomai nuo durų varčios svorio ir dydžio. Kai pertvaros aukštis ≤ 2,60 m, durų plotis ≤ 0,9 m, o durų varčios svoris ≤ 25 kg, tai galima naudoti CW profilius. Jei nors viena sąlyga nėra tenkinama, reikalingi storesni UA profiliai.
Gipso kartono plokštės typai ir jų panaudojimas
Knauf gipso plokštės pagal paskirtį skirstomos į 5 didelius tipus: Standartinės, Universalios, Atsparios drėgmei, Priešgaisrinės, Grindims ir Akustinės. Baltas gipso kartonas dažniausiai naudojamas sausoms patalpoms; Raudonas - atsparus ugniai; Mėlynas - pagerina akustiką; Rudas - dažnai naudojamas ant OSB arba grindims; Žalias - specialios perdirbimo ar pan. Akustinės plokštės su perforacijomis turi ypatingą technologiją glaistymo.
Gipso plokščių spalvos nurodo paskirtį montavime: baltos - visos sausos patalpos; raudonos - priešgaisinė apsauga; mėlynos - papildoma akustika; rudos - grindų ar hidroizoliacijos poreikiai; žalios - specialūs įrengimai.
Siūlių glaistymo instrukcija
Gipso kartono plokščių siūlių glaistymas atliekamas po to, kai patalpoje baigti statybos darbai, kurių metu išskiriama daug drėgmės. DIN 18181 nustato, kad temperatūra glaisto darbus atliekant turi būti ne žemesnė kaip 10 °C. Siūlės glaistomos keliais etapais, naudojant spesifines armavimo juostas (Kurt ar kitų prekinių ženklų). Įvairiose siūlių vietose taikomos skirtingos technikos: Uniflott ar Uniflott Imprägniert gipso glaistai, Fill & Finish Light, SFK/HRAK/HK akcentai priklausomai nuo briaunos tipo. Savo ruožtu akustinėms plokštėms (Cleaneo) glaistymo technologija skiriasi: jos glaistomos be armavimo juostos dėl perforacijų, o jų paviršiai turi būti užpildomi specialiu paruošimo procesu ir valomos po montažo dulkės. Procedūra reikalauja kruopštumo, atidžiai laikytis laiko džiūvimo intervalų ir grunto naudojimo.
Glaistymo metu svarbu: nenaudoti senių ar pasibaigusių galiojimo laikų medžiagų, nedeginti skirtingų glaistų, laikytis įspaudimo technikos (armavimo juosta turi likti nepridengta glaistu), naudoti tinkamus įrankius su lenkta geležimi, o galutinį paviršių šlifuoti po visiško išdžiūvimo. Glaisto darbo trukmė dažnai priklauso nuo temperatūros, drėgmės ir įrankių. Darbų trukmė, pvz., Uniflott glaistams, dažnai apie 45-75 minutes.
Gipskartonio plokščių jungtys
Sklandžiai jungčių sprendimai - šešėlinės arba slydimo siūlės, kurios leidžia lubų ar pertvarų gipskartonio konstrukcijai laisvai judėti. Sienų ir lubų jungtims dažnai naudojamas akrilas ne kaip standžioji, o kaip lankstus jungiamasis agentas; jį rekomenduojama keisti į akustinį hermetiką, kai reikia garso izoliacijos ir gaisrinės saugos. Matomos „šešėlinės“ siūlės formuojamos paliekant tarpą tarp lubų gipskartonio plokščių ir sienos, už užpilto tarpeliu užtikrinamas tolygus kraštas.
Gipso kartono pertvaros montavimo eiga
- Pažymime perimetrinį profilio liniją ir ant perimetrinių UW grindų bei lubų profilių priklijuojame lipnią Knauf Dichtungsband juostą.
- Kai patalpos aukštis ne didesnis kaip 3 m, prie lubų ir grindų perimetriniai profiliai - UW gulekšniai kas 80-100 cm tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo). Kai pertvara aukštis > 3 m, atstumas mažinamas iki 50 cm.
- Prie medinio pagrindo gulekšniai tvirtinami savisriegiais, tinkamais metalo tvirtinimui į medieną, pvz., Knauf Universalschraube FN.
- Jeigu patalpos aukštis ne didesnis kaip 3 m, vertikalius CW profilius įstatome 60 cm žingsniais, išlyginame, jei reikia, su gulekšniais juos sujungiame kniedėmis naudodami specialias žnyples. Negalima tvirtinti skardvaržčiais!
- Prie tiesioginio tvirtinimo karkaso gali būti sukamos įvairios paskirties gipso kartos plokštės: Knauf White, Red, Blue, Silentboard ir kt. Kiekviena plokščių rūšis turi savo svorį ir savybes garso izoliacijoje bei priešgaisrinėje apsaugoje.
- Jeigu reikia itin geros garso izoliacijos, didėjant gipso plokštės tankiui ar masei, gerėja garso izoliacijos savybės. Ypač gerų rezultatų pasiekiama naudojant Knauf Blue arba Silentboard plokštes.
- Tai pat reikia atsižvelgti į sienų sandariklius: glaistus ir sandariklius parenkame priklausomai nuo briaunos tipo (AK, HRAK, HRK, SFK, SFK su SFK briaunomis ir kt.).
- Žymėjimai ir kampai turėtų būti įrengiami taip, kad perimetro jungtys ir pertvaros kūnai nesutaptų su kitų profilių sujungimais; atvejai derinami prie statybinių lentelių.
Gipso kartono plokščių derinimas su kitomis konstrukcijomis
Jungiant gipso kartoną su kitomis konstrukcijomis patikimiausias sprendimas yra įrengti matomas „šešėlines“ arba slydimo siūles, kurios leidžia konstrukcijoms laisvai judėti. Dažnai sienos ir lubos įgauna skirtingas kilmės judėjimo savybes, todėl netinkamai pasirinkta jungtis gali sukelti įtrūkimus ir deformacijas. Tibiausiai laikomasi šių principų:
- Jeigu reikia viršutinio įtvirtinimo tarp lubų ir sienos, įvedami matomi tarpai ir kraštai su sklandžia užpildo plokštuma.
- Akrilo naudojimas jungtims nėra idealus kai reikia garso izoliacijos ar deformacinių judesių valdymo.
- Akustinės savybės ir gaisrinė sauga užtikrinama naudojant tinkamas siūlių glaisto ir juostų sistemas, taip pat specialias plokštes, kurios gali atlaikyti drėgmės sąlygas ar sugadintas siūles.
Privalumai ir atsakomybės
Tinkamai suprojektuotas ir sumontuotas plieninis karkasas užtikrina:
- stabilumą ir atsparumą;
- gerą garso izoliaciją;
- galimybę paslėpti inžinerinius tinklus;
- sumažintą džiūvimo laiką ir švarą - sausoji apdailos technologija.
Specifiniai naudotinų plokščių pavyzdžiai
Knauf plokščių tipai: White, Red, Blue, Silentboard, Acoustic Board, impregnuotos arba specialios grindims; kiekviena plokštė turi savo specifinį svorį ir paskirtį. Pvz., White - apie 8,5 kg/m²; Red - apie 10 kg/m²; Blue - apie 12,8 kg/m²; Silentboard - apie 17,5 kg/m². Akustinių plokščių pasirinkimas dažnai lemia sienos garso izoliaciją tarp kambarių. Gipskartonio plokštės gali būti klijuojamos arba tvirtinamos ant karkaso, priklausomai nuo to, ar užtikrinama lygi sienos geometrija. Glaistai ir armavimo juostos naudojamos priklausomai nuo plokščių briaunų tipo (SFK, AK, HRAK, HRK, SFK, SFK).
ACĮ programos ir įrankiai
Gipskartonio plokščių montavimui nuosekliai reikia naudoti specialius įrankius ir priemones: kniedikas, žnyples, kur įterpta armavimo juosta, glaisto kagėlių, mentele, gipsinių glaistų uniflott ar kitų prekinių ženklų, taip pat specialius įrankius akustinių plokščių darbams. Mentelės su lenkta geležimi ir Cleaneo akustinė mentelė naudojama atsižvelgiant į plokščių tipo bei siūlių briaunų poreikius. Gipskartonio siūlių glaistymas atliekamas keliais etapais su džiūvimu tarp etapų, užtikrinant, kad paviršiai būtų lygūs ir be įtrūkimų. Reglamentai ir technologijos priklauso nuo to, kokio tipo plokščių ir kurioje patalpoje yra įrengiama sistema.
Apkalos paviršių įrengimas

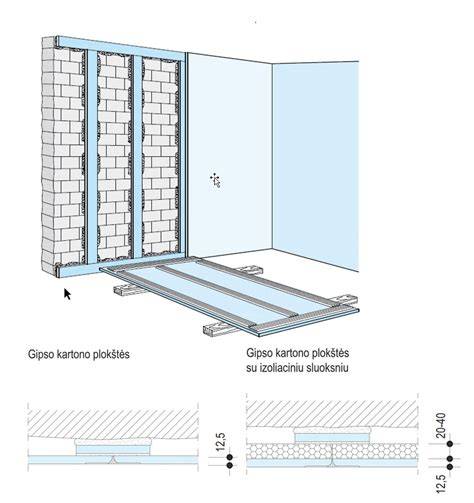

Gipso kartono apdailai gali būti naudojami klijai ar tvirtinimas prie profilių. Klijavimas reikalingas tik tuo atveju, kai sienos yra lygios ir jų negalima išlyginti per profilių karkasą. Dažnai perforuotos plokštės naudojamos akustinėms užduotims, o plokštės su papildomomis garso izoliacijos savybėmis gali būti montuojamos pagal specific instrukcijas. Po apdailos patartina užtikrinti, kad paviršius būtų lygus, be įtrūkimų ir tinkamai paruoštas dažymui ar tapetavimui.
