Gipskartonio plokščių montavimo detalės vadovas: tvirtinimo elementai, tipai ir įrankiai su montažine schema

Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga. Šis vadovas apima reikalingas medžiagas, montažo žingsnius, įrankius ir rekomendacijas, kad Pertvara įgytų norimą garso izoliaciją, atsparumą ugniai bei ilgaamžiškumą.

Reikalingos medžiagos ir jų paskirtis

• Perimetriniai UW profiliai (išėjiga ~0,7 m/1 m²) - sukuria stabilų karkaso rėmą ir užtikrina uždavinio perimetro sandarumą.
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²) - sudaro vertikaliuosius stelažus ir užtikrina konstrukcijos tvirtumą.
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 - tvirtinimui prie grindų, lubų ir kraštinių profilių.
• Sandarinimo juosta Dichtungsband arba Trennwandkitt - garso izoliacijai ir sandarumai už UW/CW profilių nugarylių.
• Skiriamoji juosta Trenn-Fixx - įrengti slydimo siūles tarp pertvaros ir lubų bei besiribojančių sienų.
• Gipso kartono plokštės Blue (dviejų sluoksnių danga) - pagrindinė šaltos konstrukcijos apdaila.
• Diamantschrauben XTN - savisriegiai, skirti Blue plokštėms tvirtinti (23 mm pirmam sluoksniui, 38 mm antram sluoksniui).
• Uniflott gipnis siūlių glaistas - siūlių glaistymui.
• Kurt siūlių armavimo juosta - plokštės siūlių armavimui.
• Tiefengrund giluminis gruntas - pagrindo paruošimas prieš glaistus.
• Mineralinė vata Knauf Insulation TP115 - apdailai izoliacijai (storį parenka pagal CW plotį).
• Kantenhobel oblius ir Raspelhobel trinčiai kraštams - pjovimo ir lygių kraštų užbaigimui.
• Elektrinis suktuvas - greitam savisrieginių įsukimui.
• Schaubgriffspachtel arba Kleine Traufel mentelės - siūlių glaistymui.

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti:

2 žingsnis: paruošiamieji darbai

Patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami angas ir elementus atsparumui didinti. Pagrindas turi būti lygus, be tarpų tarp pagrindo ir profilio. Jei yra nelygumų - naudokite tinkas, glaistą arba sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetrinių profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugarytės klijuokite Dichtungsband sandarinimo juostą - ji užsandarinina nedidelius pagrindo nelygumus ir neleidžia garso plisti perimetriniuose sąrankose (jei nelygumai didesni - naudokite Trennwandkitt).
3. Perimetrinį karkaso profilį pritvirtinkite prie grindų ir lubų atitinkamais tvirtinimo elementais.
4. Patikrinkite, kad profilis prie lubų yra vertikalus.
5. Tvirtinimo taškų tarpumas: ≤100 cm (aukštis iki 3 m) arba ≤50 cm (aukštis virš 3 m).

4-5 žingsniai: statramsčių išdėstymas ir montavimas

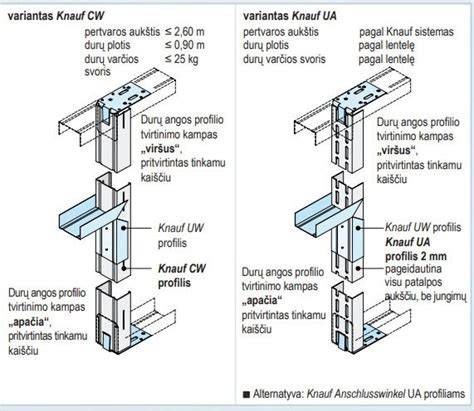

1. Pasižymėkite CW profilių - statramsčių vietas. Jei yra durų angos, iš UA profilių formuokite ją pirmiausia.
2. Ant kraštinių CW profilių nugarylių užtepkite dvejas sandarinimo mastikos Trennwandkitt juostas, prispauskite ir prisukite prie pagrindo. Mastika veikia kaip garso izoliacija.
3. Vertikalieji CW profiliai - statramsčiai - įstatomi į UW profilius. Jei reikia, ilginami gretimi profiliai ir jų siūlių sandūros perslinktos vienas kito atžvilgiu.
4. Sustabdykite statramsčius laisvai, viršuje palikite 10 mm tarpą. Visi profiliai turi būti orientuoti ta pačia kryptimi.
5. Elektros instaliacijai palikite kiaurymes vienoje eilėje.

6-7 žingsniai: skiriamosios juostos klijavimas ir gipso kartono plokščių montavimas

1. Sumontavus profilius ant šoninių sienų ir lubų, klijuokite Trenn-Fixx skiriamąją juostą. Juosta gali būti klijuojama ant sienos šalia perimetro profilio arba ant UW profilių, paliekant 5 cm kyšotis.
2. Gipso kartono plokštės tvirtinamos prie karkaso savisriegiais. Atsižvelgiant į sluoksnių skaičių ir plokštės storį, parenkamas savisriegio ilgis.
3. Atstumas tarp savisriegių priklauso nuo apkalos tipo: pirmame sluoksnyje iki 750 mm, paskutiniame - iki 250 mm. Jei sluoksniai įrengiami vienu metu, laikykitės šių intervalų.
4. Minimalus atstumas tarp savisriegio ir plokštės krašto (dengto kartonu) - 10 mm; minimalus atstumas be kartono - 15 mm.
5. Pradėkite tvirtinti nuo vidurio abiejų kraštų arba nuo vieno krašto į priešingą pusę. Visos plokštės prispaudžiamos prie karkaso ir suktuvių galvutės neturi įplėšti kartono.
6. Montuojant plokštes viršutine kryptimi, naudokite vientisas plokštes arba ilgesnius gabalus, vengiant jungčių vienoje eilėje. Kryžminės siūlės neturi būti.

8-9 žingsniai: pirmo sluoksnio siūlių glaistymas ir antro sluoksnio montavimas

1. Po plokštėmis užglaistyti siūlės gipsiniu glaistu (Uniflott). Pjautinės siūlės formuojamos naudojant oblius, prieš glaistymą būtina gruntuoti Tiefengrund giluminiu gruntu.
2. Antro sluoksnio montavimas: išdžiuvus pirmam sluoksniui, įmontuokite antrą gipso kartono sluoksnį. Abiejose pertvaros pusėse skirtingų sluoksnių siūlės neturi sutapti.
3. Antrojo sluoksnio siūlių glaistyme naudokite Uniflott glaistą ir Kurt armavimo juostą. Užglaistyti savisriegių galvutės.
4. Po glaisto išdžiūvimo nupjaukite skiriamąją juostą Trenn-Fixx. Pertvara paruošta tolimesniems darbams.

Deformacinės siūlės, durų angos ir pabendrinimai

Deformacinės siūlės būtinos esant ilgesnėms pertvaroms arba grindų/ lubų aukščio pokyčiams - formuojamos kas 15 m ar dažniau. Formuojamos siūlės gipso kartono konstrukcijoms apsaugoti nuo deformacijų. Formuojant durų angas, profilių išdėstymas turi užtikrinti, kad siūlės virš angų būtų perstumiamos 150-200 mm. Energetiniams įrenginiams ir laidams laidų kabelių vietos turi būti numatytos profiliuose iš anksto.

Gipso kartono plokščių tipai ir jų taikymas

Knauf gipso kartono plokštės skirstomos į kelias rūšis:

• Standartinės - universalios, tinkamos daugeliui vidaus darbų.
• Universalios - priešgaisrinės, atsparios smūgiams, gerai akustiškai izoliuojančios.
• Atsparios drėgmei - tinka drėgnoms patalpoms (žalios spalvos).
• Priešgaisrinės - su priešgaisrine apsauga (raudona spalva).
• Grindims - tvirtas paviršius sausoms grindims.
• Akustinės - perforuotos plokštės akustiniam komfortui.
• Garsą izoliuojančios - didesnės masės plokštės „Silentboard“.

Gipskartonio pertvarų montavimo klaidos ir prevencija

• Nepakankamai paruoštas pagrindas arba per mažas tvirtinimo taškų skaičius gali sukelti plokščių deformacijas.
• Neteisingai parinktos plokštės - drėgnoje patalpoje naudoti drėgmei atsparias (žalias) plokštes.
• Netinkamas profilių jungimas - jie turi būti laisvai sudėliojami, kad sienos galėtų šiek tiek judėti.
• Netvarkinga elektros instaliacija ir vamzdynai - planuoti iš anksto.

5 Gipskartonio pertvarų montavimo - profesionalų vaidmuo

Gipso kartono montavimas reikalauja profesionalių įgūdžių, todėl rekomenduojama kreiptis į specialistus. Hilti siūlo matavimo įrankius, pjovimo ir tvirtinimo įrangą, kurios padeda didinti našumą, tikslumą ir saugumą atliekant šiuos darbus. Pasirinkus Hilti įrangą, galima naudotis ekspertų pagalba visame projekto gyvavimo cikle - nuo projektavimo iki montavimo ir prižiūrint pastato eksploataciją.

Įrankiai ir medžiagos - santrauka

• Hilti įrankiai: lazeriniai matavimo įrankiai, SD 5000-22 suktuvui, BX 3-L tvirtinimo įrankiui, SC 6ML-22 diskiniam pjūklui.
• Gipso kartono plokštės Blue - dvigubos danga.
• Savisriegiai XTN - 23 mm ir 38 mm.
• Glaistas Uniflott, armavimo juosta Kurt, skiriamoji juosta Trenn-Fixx, sandarinimo juosta Dichtungsband, mastika Trennwandkitt.
• Mineralinė vata TP115, Tiefengrund giluminis gruntas, perlfix klijų juostos - montavimui ir izoliacijai.

Gipso kartono plokščių glaistymo technika

Plokščių siūlės glaistomos Uniflott glaistu. Pjautinės siūlės formuojamos naudojant oblius ir gruntuojamos Tiefengrund, po to glaistomos. Po glaisto išdžiūvimo - traukiama skiriamoji juosta Trenn-Fixx.
