Vamzdžių grafikas (SCH) yra standartas, matuojantis vardinį vamzdžio sienelės storį, pateiktą ANSI / ASME B36.10M.
Vamzdžių tvarkaraštis yra būdas, kaip minimas vamzdžio sienelės storis.
4 colių (100 mm) 40 grafiko vamzdžio išorinis skersmuo yra 4,500 colio (114,30 mm), sienelės storis - 0,237 colio (6,02 mm), o jo skylė yra 4,026 colio (102,26 mm).
SCH 40 vamzdžių sienelių storis
Ši lentelė pateikia išsamią informaciją apie SCH 40 vamzdžių sienelių storius skirtingiems dydžiams:
| Vamzdžio Dydis | Išorinis Skersmuo (coliais) | Grafikas (40) | Sienos Storis (coliais) | SCH.40 Siena (coliais) | ID (coliais) |
|---|---|---|---|---|---|
| 1/8" | 0,41 | OD | 0,07 colio | 0,269 | ID |
| 1/4" | 0,54 | OD | 0,090 col | 0,364 | ID |
| 3/8" | 0,675 | OD | 0,091 col | 493 | ID |
| 1/2" | 0,840 | OD | 0,109 col | 0.622 | ID |
| 3/4" | 1,050 | OD | 0,113 col | 0,824 | ID |
| 1" | 1,315 | OD | 0,133 col | 1.049 | ID |
| 1-1/4" | 1,66 | OD | 0,140 col | 1.380 | ID |
| 1-1/2" | 1,90 | OD | 0.145 col | 1.610 | ID |
| 2" | 2.375 | OD | 0,154 col | 2.067 | ID |
| 2-1/2" | 2,875 | OD | 0,203 col | 2.469 | ID |
| 3" | 3.50 | OD | 0,216 col | 3.068 | ID |
| 3-1/2" | 4.00 | OD | 0.226 colių | 3.550 | ID |
| 4" | 4.50 | OD | 0,237 col | 4.026 | ID |
| 5" | 5.563 | OD | 0,258 col | 5.047 | ID |
| 6" | 6.625 | OD | 0,280 col | 6.065 | ID |
| 8" | 8.625 | OD | 0,322 col | 7.981 | ID |
* Taikomi vardiniai dydžiai.
Sunkiųjų sienelių plieninių vamzdžių apibrėžimas ir charakteristikos
Sunkiųjų sienelių plieninis vamzdis yra vienos rūšies produktai, skirti eksportuoti iš TIANJIN WANLEI.
Priešingai nei lengvųjų sienelių plieninis vamzdis, sunkiasienis plieninis vamzdis paprastai tinka tuščiaviduriams plieniniams ruošiniams ir svarbiam vamzdynų transportavimui.
Nors lengvųjų sienelių plieninis vamzdis paprastai naudojamas transportuojant vamzdynais.
Pagrindinis skirtumas tarp sunkiasienių plieninių vamzdžių ir lengvųjų sieninių plieninių vamzdžių yra tas, kad pirmieji yra gaminami karšto valcavimo arba karšto išplėtimo būdu gamybos procese, o antrieji yra baigiami šaltai tempti arba šaltai valcuoti, be to, kas išdėstyta pirmiau.
Ar šiuo metu jums įdomu, kiek centimetrų sienelės storio galima vadinti sunkiasvoriu plieniniu vamzdžiu?
Tiesą sakant, tai priklauso nuo sienelės storio ir plieninio vamzdžio išorinio skersmens santykio.
Pavyzdžiui, plieninis vamzdis, kurio išorinis skersmuo yra 50 mm, gali būti laikomas sunkių sienelių plieniniu vamzdžiu, jei sienelės storis yra 10 mm, tačiau plieniniam vamzdžiui, kurio išorinis skersmuo yra 219 mm, 10 mm sienelės storis yra tik lengvos sienos plieninis vamzdis.
Paprasčiau tariant, sunkiasieniai plieniniai vamzdžiai yra tie, kurių sienelės storio ir išorinio skersmens santykis yra didesnis nei 0,05.
Išsami informacija apie sunkiųjų sienų plieninius vamzdžius
Standartai:
- ASTM: A106, A53, A333, A192, A179, A192, A519, A500, A210, A511
- JIS: G3454, G3452, G3456, G3445
- DIN: 1629
- EN: 10025, 10210, 10216, 10217,10225,17175,10296,10297, 10305,10255
Plieno klasės:
- A, B, C, Gr6, SGP, STPG370, STPG410, STPT370, STPT410, STKM13A, STKM13C
- ST52, ST37S235, S355, P235, P265, P195TR1, P235TR1, P265TR1, P195TR2, P235TR2
- E155, E190, E195, S355J2H (St52.3), S355J0H, S195T
Dydžiai:
- SCHXS, SCH80, SCH100, SCH120, SCH140, SCH160, SCHXXS
Vieneto ilgis:
- Vienkartinis atsitiktinis, dvigubas atsitiktinis, fiksuoto ilgio
Pakavimas:
Laisvi arba ryšuliai, du didelio skersmens plieninių vamzdžių galai bus apvynioti medvilniniu lynu.

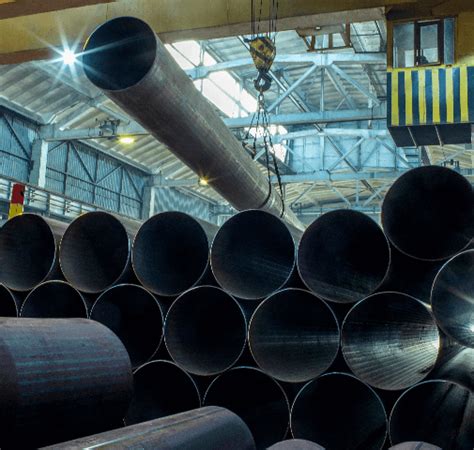

Sunkiųjų sienelių plieninių vamzdžių taikymo sritis
Civilinei pramonei:
- Vandens tiekimui, naftos chemijos pramonei, chemijos pramonei, elektros energetikai, žemės ūkio drėkinimui, miestų statybai.
Skysčiams gabenti:
- Vandentiekio dujos, garas, suskystintos naftos dujos.
Statybai:
- Polių kalimo vamzdis ir tiltas, prieplaukos, keliai, statybinės konstrukcijos ir kt.
