Planavdami mažaaukščių gyvenamųjų, pagalbinių ar komercinių pastatų statybą, daugelis dizainerių pasirenka dvišlaičio stogo konstrukciją. Taip yra dėl gana paprastos montavimo technologijos, padidėjusio konstrukcijos patikimumo, efektyvaus kritulių nutekėjimo nuo stogo ir nepretenzingumo eksploatavimo sąlygoms.
Gegnių svarba ir pagrindiniai elementai
Gegnės - pagrindinis stogo konstrukcijos elementas, atsakingas už stogo apkrovos perdavimą į laikančias sienas ir už jų pagrindinį stabilumą. Pagrindiniai šlaitinio stogo sistemos mazgai apima Mauerlat, gegnes, grebėstus, stogo šlaitų tarpus, o taip pat papildomus tvirtinimo elementus, kurie užtikrina tinkamą apkrovų pernašą ir ilgaamžiškumą.

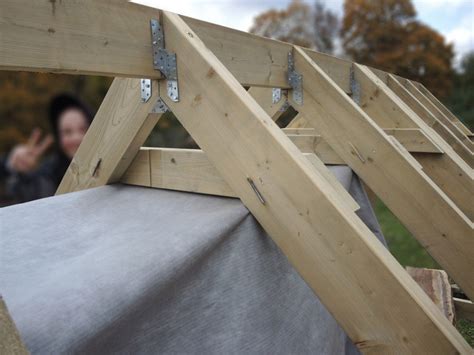

Gegnės pritvirtinamos prie kraigo sijos arba Mauerlat. Svarbiausias mazgas - Mauerlat sujungimas su gegnių kojomis. Gegnės sujungtos tarpusavyje ir su papildomais laikančiaisiais elementais. Kabeliniai ar skersiniai elementai dažnai įtraukiami į sistemą, kad pagerintų stabilumą ir paskirstytų apkrovas. Dvipusių santvarų sistemose kraigo viršuje gali būti naudojami specialūs tvirtinimo sprendimai, komplektuojantys gegnes su kraigo važiuokle.
Kraigo viršuje gegnių tvirtinimo principai
Jei žinote, kad kraigas bus išdėstytas iš metalinės kraigo sijų, o po to seka nešanti sienelė su murlotu, praktiniu ir patikimu sprendimu yra tvirtinti gegnes tiesiai ant metalinės sijos naudojant hidroizoliaciją tarp metalinės sijos ir medinio murloto. Svarbu užtikrinti, kad tarp jų būtų apsauginė plėvelė nuo drėgmės kondensacijos. Gegnes galima pritvirtinti net tiesiai ant metalinės sijos, privirinant arba prisukant kampukais arba specialiais vinimis.
Kitas leidžiamas variantas - gegnių tvirtinimas prie kraigo sijos naudojant specialias plokšteles arba kampučius, kurios užtikrina tvirtą sujungimą su kraigo važiuokle. Taip pat naudingi slankiojantys tvirtinimo elementai (rogutės), leidžiantys kompensuoti medienos džiūvimo ar susitraukimo pokyčius. Atsižvelgiant į medienos savybes, gali būti taikomi ir standūs, ir kilnojamojo tipo tvirtinimai, kurie „kvėpuoja“ kartu su namu.
Medžiagos ir paruošimas
Gegnės dažnai gaminamos iš spygliuočių medienos, kuri turi būti gerai išdžiovinta (dažnai iki 18-20 proc. drėgmės) ir apsaugota nuo puvimo. Dažniausiai gegnių skerspjūvio matmenys skaičiuojami priklausomai nuo ilgio ir apkrovų. Montuojant gegnes, jų tarpai ir įtempimai turi būti tiksliai suderinti, o tarpiniai elementai - šablonai - paruošiami iš anksto.
Du svarbūs tvirtinimo variantai - standūs ir kilnojami tvirtinimai. Standieji tvirtinimo elementai (vinys, savisriegiai varžtai, plokštelės) užtikrina griežtą jungimą, tačiau gali lemti deformacijas dėl medienos džiūvimo. Kilnojamieji tvirtinimo elementai (rogutės) kompensuoja dydžio pokyčius ir leidžia karkasui „kvėpuoti“ kartu su namu.
Gegnių ilgio ir žingsnio apskaičiavimas
Gegnių žingsnis dažnai būna 0,6-1,0 m, priklausomai nuo projektinių apkrovų, dangos svorio ir nuolydžio. Maži žingsniai - didesnė konstrukcinė apkrova ir didesnė medžiagos sąnauda, tuo tarpu didesnis žingsnis taikomas lengvesnėms dangoms, pavyzdžiui, plieninėms skardoms ar 15 laipsnių nuolydžiui.
Norint teisingai nustatyti gegnių ilgius, galima naudoti Pitagoro teoremą, tačiau realiuosius ilgius reikia padidinti apie 0,6-0,7 m dėl susijungimų ir keteros viršūnės iškyšos. Taip pat svarbu įvertinti, kad stogo ilgio ir nuolydžio santykis lemia galutinį plotą ir išlaidas.
Montavimo etapai ir įranga
Gegnių montavimas prasideda nuo Mauerlat ir kraiginės lentos įrengimo. Toliau sekantys darbai - gegnių kojų montavimas, grebėstų montavimas ir stogo danga. Mauerlat tvirtinimo būdai priklauso nuo sienos medžiagos: medinės arba rąstinės sienos naudoja Mauerlat su viršūniniais laikikliais, o iš akytų blokelių ar plytų sienų - plieninius kaiščius ir tvirtinimo elementus per visą sienos perimetrą.
Gegnės dedamos „letenoje“ arba tiesiai ant inkarų, tarpai tarp gegnių reguliuojami. Pirmiausia įrengiama kraigo važiuoklė arba kraigo sija, prie kurios viršutinis gegnių galas prisitvirtina. Tada montuojami grebėstai, vėdinimo tašeliai ir išilgines plokšės, įskaitant difuzinę ar hidroizoliacinę plėvelę.
Stogo šiltinimas ir vėdinimas
Struktūrinė šlaitinio stogo dalis yra sandarus „pliušas“ tarp stogo dangos, garų barjero ir šiltinimo. Oro tarpas virš difuzinės plėvelės arba po stogo danga užtikrina drėgmės išgaravimą. Dažnai naudojama akmens vata dėl kvėpavimo savybių; ji sugeba pasišalinti iš drėgmės per oro tarpą ir nepraranda savo skaidymo formų. Dvitėjinės sudėties konstrukcijose šiluminė izoliacija gali būti išdėstyta kaip kelios plokštės arba iš purškiamų poliuretano putų, kurios užtikrina greitą sandarumą.
Stogo danga gali būti skarda, keramikinės čerpės, šiferis ar kitos dangos, tačiau izoliacijos sluoksnis ir garso izoliacija turi būti tinkamai sujungti su išorine plėvele. Jei naudojama difuzinė plėvelė - jos plonasluoksnis laidumas garams turi būti derinamas su funkciniu sluoksniu, o lipnios juostos turi būti naudojamos sandarumui užtikrinti.
Monolitinis žiedas ir mūrtašis
Monolitinis žiedas arba mūrtašis yra svarbus sluoksniuojant stogo apkrovas ir užtikrinant įtvirtinimą. Monolitinio žiedo dydis priklauso nuo sienų atsparumo gniuždymui ir stogo apkrovų. Žiedas gali būti įrengtas ant laikančiųjų sienų su armavimo strypais kas 80-100 cm, o viršus - hidroizolacija ir murlotas, kuris priveržiamas prie žiedo ar kraigo važiuoklės.
Jei terražo išdėstymo metu nėra įrengtas monolitinis žiedas, stogo konstrukcija gali būti nestabili, o stogo deformacijos rizika žymiai didėja. Todėl projektavimo ir montavimo metu būtina įvertinti sienų medžiagą ir apkrovas.
Gegnių skaičiavimas ir kainodara
Kai planuojama dvišlaičio stogo gegnių sistema, būtina atlikti konstrukcinių mazgų skaičiavimus, įvertinant stogo nuolydžio kampą, dangos tipą, regiono vėjo ir sniego apkrovas, taip pat izoliaciją ir garų izoliaciją. Patikimas skaičiavimas užtikrina, kad gegnės turės pakankamą skerspjūvį, o jų ilgio pasirinkimas atitiks tarpatramio dydžius. Dažnai į tai įtraukiami šilumos ir garso izoliacijos sprendimai, kurie gali paskatinti naudoti dvitėjinės sijas vietoje tradicinių gegnių.
Stogo plotas apskaičiuojamas naudojant A x B x c formulę arba panašias proporcijas, kur c priklauso nuo nuolydžio kampo. Taip pat būtina pridėti atsargą dėl užlaidų ir išsikišusių elementų. Kai kuriose situacijose stogo plotas gali būti skaičiuojamas atsižvelgiant į papildomus parametrus, pavyzdžiui, palėpės aukštį ar konsolių iškyšus.
Pasirinkimai: dvitėjinės sijos vs gegnės vs santvaros
- Gegnės - tradicinė ir patikima konstrukcija, lengvai atliekama, tačiau gali užimti daugiau laiko montuojant didesnį tarpatramį.
- Dvitėjinės sijos - lengvesnės, gali uždengti didesnius tarpatrmius, geriau išdėsto izoliaciją ir gali būti sujungtos OSB sienelėmis. Dažnai tinka moderniems sprendimams ir dideliems tarpatromiams.
- Santvaros - ceche paruošiamos, greitai montuojamos, leidžia taupyti laiką ir medieną, taip pat gali uždengti didesnius tarpatromius. Reikia laikytis projekto programinės įrangos krypties dėl tikslumo apkrovoms ir matmenims.
Trumpai tariant, pasirinkimas priklauso nuo kliento poreikių, biudžeto, projekto ypatybių ir klimato sąlygų. Dvitėjų sijų naudojimas dažnai siūlo didesnį tarpatramio laisvumą, o santvaros - tikslų apkrovas apskaičiuojant ir atliekant darbus ceche.
Praktiniai patarimai statytojams
- Prieš pradedant darbus, būtina parengti tikslią gegnių įrengimo planą ir atlikti apkrovų skaičiavimus.
- Tvirtinimo detalių pasirinkimas turi būti atsižvelgiant į medienos tipą, skerspjūvį ir apkrovas. Naudokite aukštos kokybės tvirtinimo elementus - metalinius kampuočius, plokšteles ar slankiojančias detales.
- Medienos džiūvimas yra svarbus etapas - palaukite, kol stogo elementai įgis stabilias formos charakteristikas prieš ilgesnį laiką montuojant.
- Atsižvelgiant į regioną, įvertinkite vėjo ir sniego apkrovas, naudodamiesi oficialiais reglamentais ir koeficientais iš SP 2.01.13330.2011.
