Mediena yra viena iš pagrindinių statybinių medžiagų, tarpusavyje medienos konstrukcijos tvirtinamos specialiais medienai skirtais tvirtinimo elementais. Bene daugiausia medienos tvirtinimo elementų naudojama karkasinių namų statyboje. Jau praeityje laikai, kai pagrindinis elementas medienos jungimui buvo vinys. Net medvaržčių medienai atsirado daug ir pritaikytų sąlygoms, kuriose anksčiau jie nebuvo naudojami. Tvirtinimo elementus derinant su klijais gaunama itin tvirta medinė konstrukcija. Šiame straipsnyje apžvelgsime tvirtinimo elementus, jų savybes, pritaikymą ir reikiamus kiekius. Taip pat pagrindines medienos konstrukcijų jungtis. Tačiau norėčiau pabrėžti, kad tai tik bendros rekomendacijos, statant namą mazgus ir jungtis pagal jiems tenkančias apkrovas turėtų apskaičiuoti konstruktorius.
Kokias medienos tvirtinimo detales pasirinkti
Pagal naudojimo vietą medienos tvirtinimo elementai skirstomi į lauko ir vidaus. Atitinkamai jie būna apsaugoti nuo išorės poveikio. Nuo tvirtinimo elemento apsauginio sluoksnio labai priklauso jo kaina. Lauko tvirtinimo elementai dažniausiai nuo nepalankių atmosferos sąlygų apsaugomi storesniu cinko sluoksniu. Cinkas saugo pagrindinį metalą nuo sąlyčio su deguonimi. Veikiamas aplinkos sąlygų cinkas plonėja ir ilgainiui atsidengia tvirtinimo elemento metalas. Medvaržčių cinko sluoksnis per metus neagresyvioje aplinkoje per metus sumažėja apie 1-1,5 mk ir 6-8 mk agresyvesnėje aplinkoje. Tvirtinimo elementų cinko storis gali skirtis priklausomai nuo padengimo būdo. Karštu cinku dengiant cinko storis gali būti 50-150 mikronų, nors dažniausiai būna apie 20-45 mikronų storio (EN ISO 1461). Elektrolizės būdu cinkuojant cinko storis būna 5-15 mikronų (EN ISO 2081). Yra daugiau apsauginių paviršių iš cinko, chromo, kitų antikorozinių dangų. Pažangūs gamintojai yra sukūrę savo firminius padengimus, kurių sudėtys ir technologinio proceso neatskleidžia. Pavyzdžiui, “Essve” siūlo aukštos antikorozinės apsaugos medvažčius su CorrSeal ar M-Fusion danga. CorrSeal technologijoje cinkuojama be chromo, gaunama produkcija, kurią galima naudoti C4 aplinkoje. Apsauginį sluoksnį sudaro 5-ų lygių apsaugos, nors medvaržčių kaina panaši į žemesnio apsaugos lygio karšto cinkavimo medvaržčių kainą. Įprastinėse technologijose chromo druskomis apdorojus cinką, tai gali pailginti tarnavimo laiką apie 3 kartus. Tokie medvaržčiai vadinami geltonai pasyvuotais. M-Fusion technologija - kai naudojant slėgį ir aukštą temperatūrą susimaišo cinkas ir geležis elementų paviršiuje. Taip pat išgaunama aukšta apsaugos nuo korozijos klasė.
Medvaržčiai, dažniausiai jų pakuotės, turėtų turėti žymenį, kokioje aplinkoje jie gali būti naudojami. Aplinkos agresyvumas vertinimas pagal EN ISO 12944-2:2000 standartą. Aplinkos tipas aprašomas ir atvaizduojama kaip C1-C5 mastas, su atitinkamais dengimo tipais (elektrolitinis, karštasis cinkavimas, CorrSeal, M-Fusion, nerūdijantis plienas). Tvirtinimo elementų pasirinkimas priklauso nuo to, ar paviršiai bus lauke ar patalpose, bei kokios aplinkos sąlygos yra numatytos projekto etape.
Medvaržčių mechaninės savybės itin priklauso nuo jų sudėties. Dažnai pigūs tvirtinimo elementai gaminami iš antrinių metalo žaliavų ir gali neatlaikyti apkrovas lūždamas ar lankstydamiesi. Todėl svarbu rinktis patikimus gaminius, kuriais galima tikėtis ilgaamžiškumo.
Medvaržčių tipai ir jų paskirtis
- Medvaržtis su pilnu sriegiu.
- Inkarinis sraigtas su sustiprinta Torx galvute, skirtas metalinių tvirtinimo elementų jungimui prie medienos.
- Medvaržtis medienai su kryžmine galvute vidaus darbams; Torx galvutė.
- CorSeal padengimo medvaržčiai medienai lauke. Torx galvutės; atsparūs korozijai.
Išsamesnis tipų kilpų ir išdėstymo aprašymas pateiktas tekstuose apie Torx išdrožas, grąžtelius, frezas ir gręžimo briaunas. Svarbu žinoti, kad Torx išdroža užtikrina didesnį sukibimą su suktuku, o gręžimo briaunos ir freza padeda įsigręžti į medieną be jos trupėjimo. Gegniniai medvaržčiai su sustiprinta Torx galvute naudojami gegnėms tvirtinti prie murloto ir dažnai užtikrina didesnį atsparumą kirpimo jėgai. Kryžminės galvutės skirti prisukti lengvesnį medienos detalių jungimui, o vinims priskiriama daugybė rūšių priklausomai nuo aplinkos ir apkrovų.
Dar viena svarbi tema - kokias detales rinktis pagal vietą ir aplinką: lauko tvirtinimo elementai su storesniu cinko sluoksniu, viduje esantys su plonesniu sluoksniu, bei specialūs padengimai, kaip CorrSeal ar M-Fusion. Taip pat svarbu atsižvelgti į aplinkos aplaidumą, kaip EN ISO 12944-2:2000 nurodo apibūdinti aplinkos tipo reikalavimus. Tokie pasirinkimai užtikrina ilgesnį tarnavimo laiką net ir agresyvioje aplinkoje.
Medienos tvirtinimo mazgai ir jų įrengimas
Medienos tvirtinimo mazgai karkasinio namo statyboje gali sudaryti apie 7-10 procentų sąmatos, todėl būtina tiksliai apskaičiuoti jų kiekius. Didžiausios apkrovos tenka gegnės ir murloto jungčiai. Tvirtinama gegniniais kampučiais, ilguoju medvaržčiu su sustiprinta galvute, inkariniais vinimis ir medsraigčiais. Taip pat rekomenduojamas gegnės ir murloto sukirtimas. Viršutinis gegnių jungimas naudojant gegninius kampučius, stygą ir ilgąjį medvaržtį su sustiprinta galvute leidžia kompensuoti skėtimo jėgą.
Murlotai yra esminis stogo konstrukcijos elementas, užtikrinantis stogo stabilumą ir tvirtumą. Jie perduoda apkrovas nuo gegnių namo sienoms. Optimaliausia ir patvariausia konstrukcija gaunama, kai sumūrytame name prieš murlotą betonuojamas monolitinis žiedas (15-20 cm aukščio, į kurį įbetonuojami 12-16 mm diametro metaliniai varžtai). Murlotai tvirtinami prie betoninio žiedo plačiomis poveržlėmis. Dažniausiai sujungiami tvirtinimo kampais, užtikrinant šiek tiek nuolydžio į lauką, kad siena nesušlaptų.
Stogo mazgų tvirtinimo sprendimų įvairovė gali būti nemaža: U formos laikikliai, kampučiai, papildomi tvirtinimo varžtai, o vis tik vienas iš aktualiausių variantų - sraigtinis polis. Jis suteikia standumą visai stogo konstrukcijai, mažina priklausomybę nuo žemės judėjimo ar drėgmės. Tačiau svarbu derinti jungčių pasirinkimą su gegnių gabaritais, apkrovomis ir stogo tipu. Dauguma statybos patirties rodo, kad geriau kartą padaryti teisingai, nei ilgai taisyti vėliau.

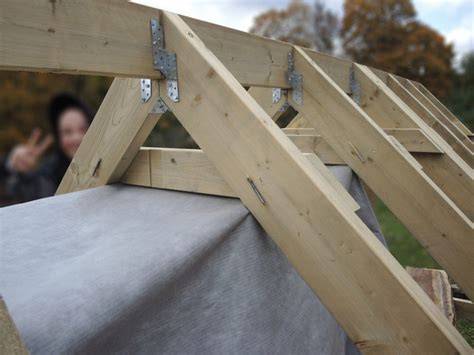

Gegnių tvirtinimo detalės stogo mazguose
Gegnių tvirtinimo mazgams dažniausiai naudojami: gegnių kampučiai, ilguoju medvaržčiu su sustiprinta galvute, inkariniai viniai ir medsraigčiai. Viršutinis gegnių mazgo tvirtinimas dažnai papildomai patvirtinamas gegnių laikikliais. Tarp jų laikantys laikikliai ir nuoširdus tarpas, siekiant išvengti deformacijų ir atsparumo skėtimo jėgoms.
Gegnių ir murloto jungties sutvirtinimas dažnai atliekamas su sustiprintais kampais ir papildomomis tvirtinimo priemonėmis. Sienų sutvirtinimas skersiniais tašais, perdengimo sijų jungimas su sijų laikikliais, o gegnių tvirtinimas prie murloto - svarbiausias stogo apkrovos momento elementas. Taip pat svarbu užtikrinti, kad gegnių viršutinis sparnas nekeltų perteklinės jokios jėgos.
Vinys ir jų vieta praktiškai
Vinys išlieka svarbia medienos tvirtinimo detalė. Jos pigesnės, paprasta naudoti, tačiau laikui bėgant medvaržčių tvirtinimumas gali būti patrauklesnis. Vinių tipai apima nerūdijančio plieno vinis (tinka C4+ sąlygoms), cinkuotas sraigtinės vinys, viniakalės vinys (vieniakalės su grioveliais) ir ilgos plokščiadalenės vinys bei dailylenčių vinys. Taip pat svarbu laikyti tam tikras taisykles: atstumas tarp kalamų vinų priklauso nuo medienos tipo, storio ir vinies skersmens, kalant išilgai sluoksnio atstumas turi būti ne mažesnis nei 15 d (d vinies skersmens) esant tam tikriems sąlygoms, o kalant skersai pluošto - atstumai ne mažiau 15 d.
Vinys skirstomos pagal dydį: pavyzdžiui, 4,5 x 100 mm yra dažnai naudojama norma; perkalamų detalių atveju reikia rinktis vinis, kurios skersmens mažesnis ar didesnis atsižvelgiant į derinimą su tvirtinimo elementais. Vinys plačia galvute naudojamos plokštėms, o vinys su šlifais - tvirtinti metalines plokštes prie medienos. Vinys gali būti naudojamos plokščių rungčiai, o viniakalės - įkalamos grebėstams ant plokščių.
Klijai, ankerinė masė ir jų vieta junginiuose
Klijai medienos tvirtinimo darbuose vis dažniau papildo ar net keičia vinis ir medvaržčius. Aukšta adhezija užtikrina tvirtą sujungimą tarp medienos dalių. Ankerinė masė naudojama medinių elementų tvirtinimui prie betono: rostverką reikia pritvirtinti prie pamato, užtikrinant, kad jis neužlįstų. Essve ankerinė dviejų komponentų masė užpildo priregistruotą skylę, įraunama metalinė strypelis, po kurio masė sukietėja ir rostverkas prisukamas varžtais.
Medienos tvirtinimo mazgų praktiniai patarimai
Privačioje statyboje daug mazgų tvirtinimo elementų priklauso nuo konstruktoriaus projekto. Tvirtinimo elementai karkasinio namo statyboje gali sudaryti apie 7-10 procentų sąmatos. Taip pat svarbu įvertinti medienos drėgmę: drėgnumas turi įtakos pasirinkimams, džiovinimo poreikiui, deformacijų rizikai. Jei stogo konstrukcija bus dengiama greitai ir vyrauja lietingi orai, daugiau dėmesio skiriama medienos džiovinimui prieš montavimą.
Stogo konstrukcijoje išilginių grebėstų (makaronų) paskirtis - užtikrinti oro cirkuliaciją po stogo danga. Lankant darbus, būtina pradėti nuo sukirtimo, tada įsukamas gegnės medvaržtis su sustiprinta galvute. Išoriniams gegnių tvirtinimams naudojami gegnių laikikliai. Jei stogo konstrukcijai reikia papildomo tvirtinimo, galima naudoti inkarinius sraigtus, vinis ir medvaržčius, atsižvelgiant į konkretų poreikį.
Gegnės tvirtinimo mazgai su makakli, įvairiais sprendimais reikalauja atitinkamo tvirtinimo elemento pasirinkimo, atsižvelgiant į stogo dangos tipą, apkrovas ir konstrukcijos sumanymus. Sraigtinis polis gali būti brangesnis nei klasikiniai tvirtinimo elementai, tačiau suteikia geresnį standumo lygį ir mažesnę priklausomybę nuo žemės judėjimo ar drėgmės.
Stogo dangos ir jų įtaka skirtingoms jungtims
Stogo dangos pasirinkimas - svarbus, bet dažnai neatneša didelių skirtumų tarp skirtingų dangų. Svarbiausia - teisingai įrengti ir įvertinti stogo nuolydžio kampą, vėdinimo ertmes, hidroizoliacijos sluoksnius ir garso izoliaciją. Pavyzdžiui, planuojant stogo dangą, rekomenduojama naudoti difuzinę plėvelę su klijuojama juosta, kad užtikrinti konstrukcijos sandarumą ir garso bei drėgmės nuėmimą. Ekspertai pataria rinktis patikimą plėvelę, kad užtikrinti ilgaamžiškumą ir sumažinti galimas remonto išlaidas ateityje.
Jei stogo danga turi būti keliamai iš dalies išardant, svarbu įvertinti, ar plėvelė ir hidroizoliacijos sluoksniai liks tinkamai sujungti. Kokybiška plėvelė ir tinkamai įrengtos jungtys padeda išvengti kondensato, drėgmės plitimą ir užtikrina patvarų stogo įrengimą. Reikia atsižvelgti į stogo nuolydžio kampą, kuris gali lemti gegnių matmenis, grebėstų storį ir plotį, bei tvirtinimo elementų pasirinkimą.
Stogo įrengimo praktiniai pavyzdžiai ir patarimai
Statant stogą, dažnai svarbu pasirinkti ekonomiškiausią sprendimą, bet kartu užtikrinti patvarumą ir ilgaamžiškumą. Plokščias stogas gali būti ekonomiškiausias sprendimas vieno aukšto namui, tačiau reikia tinkamai suprojektuoti hidroizoliaciją ir ventiliaciją. Vienšlaičio stogo konstrukcijoje būtina įvertinti gegnių išdėstymą, jų storį ir jų atsparumą apkrovoms. Jei stogo danga nėra išlyginta su gegne, gali kilti vandens kaupimosi problemos. Darbo patarimai - prieš dengiant stogą įsitikinti, kad senojo grebėsto dalių išlyginti arba įdėti naują, o ant esamos gegnių galima dėti papildomą makaronų laikiklį su vėdinimo sprendimais.
Gegnių tvirtinimo detalės teigiamai paveiks stogo ilgaamžiškumą. Dažnai ekspertai pataria naudoti sraigtinį polis (ramybės įspūdį) dėl jo standumo ir nepriklausomumo nuo žemės judėjimo. Taip pat reikia nepamiršti apie kitų jungčių mazgų tvirtinimą bei murlotų ir rostverko sujungimą su pamatu - tai esminiai akcentai, lemia stogo stabilumą ir ilgalaikę konstrukcijos laikymo galią.
Teisinga stogo konstrukcijos plėvelė
Stogo dangos pasirinkimas dažnai priklauso nuo stogo nuolydžio ir konstrukcijos ypatybių. Jei nuolydis didelis, gali būti reikalavimai dėl konkretaus dengimo tipo arba papildomų tvirtinimo elementų. Renkantis stogo dangą,kiekviena situacija turi būti įvertinta išsamiai. Monier pataria atkreipti dėmesį į dangos patikimumą, atsparumą vėjui, draudimo įmonių rekomendacijas ir garantijas. Pasirinkus pilną stogo komplektą su visomis reikalingomis detalėmis gali būti užtikrintas ilgaamžiškumas ir patikimumas.
Apibendrinimas apie svarbiausias jungtis, jų savybes ir taikymą
Gegnių ir murlotų konstrukcijos užtikrina stogo konstrukcijos stabilumą, tvirtumą ir apkrovų perdavimą į mūrą bei pamatus. Mediniai kampai, laikikliai, inkariniai sraigtai, vinys ir medvaržčiai - tai pagrindiniai sprendimai, leidžiantys tiksliai sujungti gegnes, murlotą ir rostverką. Klijai ir ankerinės masės taip pat tampa vis svarbesnių projektų dalimi, praplečiantys jungčių galimybes ir užtikrinantys patikimumą. Vestibuliacijos ir vėdinimo sprendimai, kartu su tinkama hidroizoliacija, užtikrina stogo ilgaamžiškumą net ir agresyvioje Lietuvo klimato aplinkoje.
