Garso izoliavimas medinėje tarpaukštinėje perdangoje: sprendimai ir praktiniai patarimai

Medinė tarpaukštinė perdanga (sijos 5x25 cm, ant jų pritvirtinta 22 mm OSB) dažnai kelia klausimų dėl oru sklindančio ir smūginio garso izoliacijos. Daugelis meistrų žiūri skeptiškai, tačiau kartais betoninės perdangos įrengti neįmanoma, pavyzdžiui, renovacijoje ar karkasiniuose namuose. Šiame tekste surinkti ekspertų pastebėjimai ir praktinės rekomendacijos, kaip pagerinti garso izoliaciją medinėje perdangoje, kokias medžiagas rinktis ir kokie sprendiniai duoda geriausią efektą.

Reikalavimai ir standartai

Visų pirma gerai būtų sužinoti perdangos minimalias orinio ir smūginio garso izoliacijos reikšmes. Jas galima surasti statybos techniniame reglamente STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“. Naujuose gyvenamuosiuose pastatuose privaloma ne mažesnė kaip C garso izoliacijos klasė, o tai reiškia, kad ribinis oru sklindančio garso izoliacijos rodiklis R'w tarp butų, butų ir bendro naudojimo patalpų atitvarų (sienos, perdangos) turi būti lygus arba didesnis nei 55 dB, smūgio garso izoliacijos tarp butų tarpaukštinių perdangų rodiklis L'n,w negali būti didesnis nei 53 dB.

Garso izoliacijos principai ir svarbiausi veiksniai

• Garso izoliacija apima keturių tipų triukšmo šaltinius izoliavimą: ore sklindančio garso izoliavimą, smūgio garso izoliavimą, aidėjimo trukmės ir aplinkos triukšmo izoliaciją.
• Perdangos turi izoliuoti ne tik ore sklindantį, bet ir smūgio garsą. Smūgio garsai kyla dėl smūgių į pastato konstrukcijas ir sukelia konstrukcijos svyravimus, dėl kurių garsas spinduliuojamas į žemiau esančią patalpą.
• Perdangos masė ir izoliacijos sprendimai lemia smūgio garso izoliaciją: kuo didesnė masė ir labiau atsieta konstrukcija - tuo geresnė izoliacija.
• Statybinės medžiagos dinaminis standumas yra svarbus rodiklis: rekomenduojama izoliacinės medžiagos dinaminio standumo vertė ne didesnė kaip 30 MN/m2, ypač naudojant mineralinę vatą grindims.

Praktiniai sprendimai medinei perdangai

Į medines perdangas daugelis meistrų žiūri skeptiškai pirmiausia dėl garso izoliacijos. Tačiau yra keli efektyvūs sprendimai, kuriuos galima pritaikyti esamai perdangai, kad iš esmės pagerinti tiek oru sklindančio, tiek smūginio garso izoliaciją.

1. „Izoliacinis sumuštinis“ tarp sijų

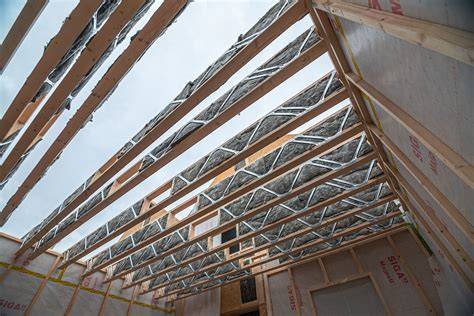

Vienas iš efektyvesnių garso izoliacijos medinei perdangai įrengimo būdų yra padaryti savotišką „sumuštinį“. Pirmiausia, į tarpą tarp sijų reikėtų sukaišioti 100 milimetrų storio stiklo vatos lakštus. Kamšant nereikėtų lakštų pernelyg suspausti - lakštas turėtų būti maždaug 1 centimetru platesnis nei tarpas tarp sijų. Tuomet ant sijų reikėtų dėti 12 milimetrų storio OSB plokštes. Ant jų - iki 20 milimetrų medžio plaušo plokštes.

Perdanga paprastai daroma iš masyvių medinių sijų, ant kurių dedamos antro aukšto grindų lagės. Ant lagių paprasčiausiai paklojus antro aukšto grindų dangą, o lagių apačioje pritvirtinus pirmo aukšto lubas - pirmame aukšte vis vien girdėsis bet koks didesnis viršuje kilęs triukšmas. Siekiant geros garso izoliacijos tarp pirmo ir antro aukšto pirmiausia reikėtų pagalvoti, kaip atskirti medines perdangos dalis, kad šios neperduotų garso keliamos vibracijos.

2. Minkštos, atvirų porų medžiagos vietoje polistirolo

Planuojant tarp sijų užlipinti 5 cm putų polistirolio - tai greitas sprendimas, tačiau ekspertai įspėja, kad polistirolis netinka, nes jis rezonuos garsą. Geriau naudoti atvirų porų medžiagas: smulkią keramzitą ar kitas birias mišinius arba mineralinę vatą ar purškiamas atvirų porų putas. Vytautas teigia: geriausia garso izoliacija yra purškiamos atvirų porų putos. Jos minkštos, sandarios, sukimba su visais paviršiais. Arba dėkite minkštą vatą, jei reikia šiltinimo, tai tada reikia vėl kitas medžiagas rinktis.

Tarp sijų, vietoje polistireninio putplasčio geriau naudoti smėlį. Ant OSB plokščių kurios pritvirtintos prie sijų naudokite 25-30 mm specialias mineralinės vatos plokštes.

3. Antžeminės izoliacinės plokštės ir OSB su dygiu

Ant OSB plokščių, kurios pritvirtintos prie sijų, naudokite 25-30 mm specialias mineralinės vatos plokštes. Ant mineralinės vatos plokščių naudojamos OSB plokštės su išdroža ir dygiu. Taip pagerinama smūginio garso izoliacija. Tarpusavyje viršutinės OSB plokštės suklijuojamos, netvirtinamos.

4. Plūdriosios (plaukiojančios) grindys virš perdangos

Efektyviausias sprendimas, norint pagerinti perdangos smūgio garso izoliaciją iš viršaus, geriausias sprendimas yra įrengti akustiškai atsietas liejamas arba surenkamas plūdriąsias sausąsias grindis su izoliaciniu sluoksniu. Plūdriosios grindys turi visiškai atskirti perdangos plokštę ir montuojamas grindis nuo laikančiosios perdangos, tarp grindų ir sienų neturi būti standžių ryšių.

Pirmiausia ant perdangos kaip skiriamasis sluoksnis klojama polietileno plėvelė (ant medinės perdangos naudojamas garui laidus specialus popierius Knauf Schrenzlage). Grindų perimetru prie sienos kabėmis tvirtinama skiriamoji perimetrinė juosta. Ant skiriamojo sluoksnio iš polietileno plėvelės ar popieriaus įrengiamas izoliacinis sluoksnis. Tai turėtų būti atvirų porų medžiaga, tokia kaip mineralinė vata, smulkus keramzitas (2-4 mm frakcijos) ar kiti birūs grindims skirti mišiniai, pvz., Knauf Trockenschüttung PA arba Knauf Schwere Schüttung. Ant izoliacinio sluoksnio klojamos sausųjų grindų plokštės.

5. Pakabinamos ir bepakabės lubos kaip papildoma priemonė

Jei nėra galimybės įrengti plūdriąsias grindis viršuje, lieka pakabinamos lubos. Akustiškai atsietos pakabinamos lubos - tai antras pagal efektyvumą smūgio ir oru sklindančio garso izoliacijos sprendimas. Mažiausias galimas atstumas tarp perdangos ir pakabinamų lubų turėtų būti 50 mm, bet kuo jis didesnis, tuo geresnė garso izoliacija. Dėl geresnės garso izoliacijos reikėtų rinktis didesnės masės gipskartonio plokštes, pavyzdžiui, Knauf Silentboard arba Knauf Blue, jas montuoti dviem sluoksniais.

Kitas variantas smūgio garso izoliacijai sumažinti yra įrengti bepakabes lubas. Bepakabės arba laisvai kabančios lubos irgi pagerina smūgio garso izoliaciją. Jų įrengimo principas tas, kad profiliai tvirtinami tik prie sienų, o ne prie perdangos.

6. Guminės tarpinės ir mechaninis atjungimas

Siekiant geros garso izoliacijos tarp pirmo ir antro aukšto pirmiausia reikėtų pagalvoti, kaip atskirti medines perdangos dalis, kad šios neperduotų garso keliamos vibracijos. Guminės tarpinės veikia tarsi amortizatorius. Jos neleidžia garsui persiduoti iš vienų medinių detalių į kitas. Tai vienas iš sprendimo variantų, norintiems turėti gerą medinės perdangos izoliaciją. Tačiau nuo prasto garso izoliacijos pilnai neapsaugos ir guminės tarpinės.

Konkretūs rekomenduojami sprendiniai pagal ekspertus

• Marius Gimbutas (UAB TERMAS®): Ant OSB dėti vieną arba du sluoksnius garso izoliacines plokštes 12 mm; dėti mineralinę vatą (pvz., Knauf Classic 039) vietoje putų - tai vienas iš švariausių ir pigiausių bei greitų būdų.
• Vytautas: purškiamos atvirų porų putos yra geriausia garso izoliacija, o polistirolo nedėti, nes jis rezonuos garsą; arba rinktis minkštą vatą.
• Dr. Andrius Buska (ROCKWOOL): smūginį garsą nuslopina akustiškai atsietos sprendimo sistemos su ROCKWOOL medžiagomis; yra konkretūs sprendimai lengvų ir smūgį mažinančių grindų įrengimui.

Praktinis variantas jūsų atvejui (5x25 cm sijos, 22 mm OSB)

1. Vietoje 5 cm putų polistirolio geriausia nedėti polistirolo vien dėl garso rezonanso. Jei jau turite polistirolo, tai 5 cm bus per mažai ir gali būti neefektyvu.
2. Optimalu: užpildyti tarpą tarp sijų minkšta atvirų porų medžiaga arba stiklo/akmens vatą 100 mm (neperstačius), taip kaip rekomenduojama „izoliaciniam sumuštiniui“.
3. Ant sijų dėti 12 mm OSB, ant OSB - 25-30 mm specialias mineralinės vatos plokštes, ant kurių vėl klojama OSB su išdroža ir dygiu; viršutines OSB plokštes suklijuoti, netvirtinti prie sijų.
4. Jei įmanoma, ant viršaus įrengti plūdriąsias grindis: polietileno skiriamasis sluoksnis, perimetrinė juosta, izoliacija (atviros poros mineralinė vata arba keramzitas), sausų grindų plokštės (pvz., Knauf Brown). Tai geriausias sprendimas smūginio garso mažinimui.
5. Jei plūdrių grindų įrengti negalite, įrengkite akustiškai atsietas pakabinamas lubas apačioje, palikdami bent 50 mm tarpą ir naudodami didesnės masės gipskartonį dvigubai.
6. Atkreipkite dėmesį į mechaninį atjungimą: naudokite gumines tarpines, elastingas briaunų juostas, nepalikite standžių ryšių tarp grindų plokštės ir sienų.

Papildomi praktiniai patarimai ir pastabos

• Jei dedamos putplasčio granulės ar plokštės, geriausia grindis apskritai betonuoti - betonas vienas geriausių sprendimų norint sukurti gerą garso izoliaciją tarp pirmo ir antro aukštų.
• Garso izoliacijai svarbu tiek medžiagų savybės, tiek darbų kokybė: vertės natūroje priklauso nuo statybos darbų kokybės ir konstrukcijų išpildymo tikslumo.
• Efektyviausias garso izoliacijos sprendimas dažnai būna kelių priemonių kombinacija: izoliacinis sluoksnis tarp sijų + plūdrios grindys viršuje arba pakabinamos lubos apačioje + mechaninis atjungimas tarp konstrukcijų.
• Kalbant apie kainą: kai kurie variantai yra brangesni (plūdriosios grindys, betonavimas), kiti - pigesni, tačiau mažiau efektyvūs (tik vatos kamšymas). Patartina rinktis gamintojo siūlomą tarpaukštinės perdangos sistemą pagal reikalingus garso izoliacijos rodiklius.

Trumpa lentelė: medžiagų palyginimas pagal garso izoliacijos savybes

Kaip pasirinkti sprendimą pagal situaciją

Jeigu norite greito, pigesnio sprendimo - stiklo vata tarp sijų ir papildomas sluoksnis ant OSB gali pagerinti situaciją, bet tai nėra optimaliausias sprendimas. Jei siekiate reikšmingo pagerinimo smūgio ir oru sklindančio garso izoliacijoje, reikėtų taikyti kombinaciją: izoliacija tarp sijų (minkšta atvirų porų medžiaga arba purškiamos putos), ant viršaus plūdri grindys arba apačioje akustiškai atsietos pakabinamos lubos bei mechaninis atjungimas (gumines tarpinės, elastingos briaunų juostos).

Galiausiai, norint užtikrinti reikiamus rodiklius (R'w ≥ 55 dB, L'n,w ≤ 53 dB), rekomenduojama pasirinkti gamintojo siūlomą tarpaukštinės perdangos sistemą ir atlikti darbus pagal instrukcijas bei statybos techninius reikalavimus. Jei reikia, kreipkitės į akustikos specialistus arba gamintojų techninę pagalbą, kad parinktų konkrečiai Jūsų konstrukcijai tinkamiausią sprendimą.
