Garso izoliacija apima keturis pagrindinius triukšmo šaltinių tipų izoliavimą: ore sklindančio garso izoliaciją, smūgio garso izoliaciją, aidėjimo trukmės ir aplinkos triukšmo izoliaciją. Perdangos turi izoliuoti ne tik ore sklindantį, bet ir smūgio garšą, kuris kyla iš smūgių į pastato konstrukcijas arba iš viršuje esančių įrenginių. Smūgiai į perdangą sukelia jos svyravimus, dėl kurių garsas spinduliuojamas į žemiau esančią patalpą.
Kaip pasirenkama perdangos konstrukcija ir ką rodo tyrimai
Kaip rodo apklausos, individualių namų savininkai pirmenybę teikia perdangos kainai ir darbo sąnaudoms ją įrengiant, projektuojantys daugiaaukščius pastatus privalo atsižvelgti į perdangos apkrovas, atsparumą ugniai ir kt. charakteristikas. Iš tiesų bet kurios konstrukcijos tarpaukštinės perdangos smūgio garso izoliacija iš esmės priklauso nuo perdangos masės ir izoliacijos sprendimų. Visada galima ir smūgio garso izoliavimo rodiklių, išmatuotų natūroje, verčių sklaida. Ji priklauso nuo statybos darbų kokybės, konstrukcijų išpildymo tikslumo.
Naujuose gyvenamuosiuose pastatuose privaloma ne mažesnė kaip C garso izoliacijos klasė, o tai reiškia, kad ribinis oru sklindančio garso izoliacijos rodiklis R'w tarp butų, butų ir bendro naudojimo patalpų atitvarų (sienos, perdangos) turi būti lygus arba didesnis nei 55 dB, smūgio garso izoliacijos tarp butų tarpaukštinių perdangų rodiklis L'n,w negali būti didesnis nei 53 dB.
Norėdami pagerinti masyvios perdangos smūgio garso izoliaciją iš viršaus, geriausias sprendimas yra įrengti akustiškai atsietas liejamas arba surenkamas plūdriąsias sausąsias grindis su izoliaciniu sluoksniu. Efektyviausias garso izoliacijos ant perdangos sprendimas - plūdriosios grindys ir pakabinamos lubos kartu. Tačiau kai nėra galimybės susitarti su viršuje gyvenančiais kaimynais, lieka pakabinamos lubos, kurios yra antras pagal efektyvumą sprendimas.

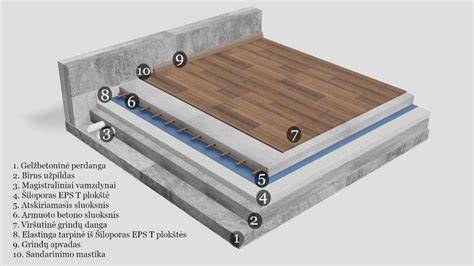

Plūdriosios grindys ir jų įrengimas
Pirmiausia ant perdangos kaip skiriamasis sluoksnis klojama polietileno plėvelė (ant medinės perdangos naudojamas garui laidus specialus popierius Knauf Schrenzlage). Grindų perimetrui prie sienos kabėmis tvirtinama skiriamoji perimetrinė juosta. Ant skiriamojo sluoksnio iš polietileno plėvelės ar popieriaus įrengiamas izoliacinis sluoksnis - atvirų porų medžiaga, tokia kaip mineralinė vata, smulkus keramzitas 2-4 mm frakcijos arba kiti birūs grindims skirti mišiniai (Knauf Trockenschüttung PA arba Knauf Schwere Schüttung).
Jei reikia, biriu sluoksniu nesudėtinga išlyginti pagrindo nelygumus, jame pravesti komunikacijas. Naudojant mineralines vatas, rekomenduojama izoliacinės medžiagos dinaminis standis būti ne didesnis kaip 30 MN/m2. Ant izoliacinio sluoksnio klojamos sausųjų grindų plokštės. Knauf Brown gipskartonio plokštės klojamos 2-iem sluoksniais arba gali būti naudojamos gipso plaušo plokštės Knauf Brio (18 mm arba 23 mm storio).
Esant didelėms apkrovoms, Brio plokštės gali būti suklijuotos tarpusavyje. Siūlės tarpusavyje sujungiami kabėmis, kurių ilgis 23-24 mm, plotis 4-5 mm. Plokštės netvirtinamos nei prie pagrindo, nei prie sienų, taip gaunant plūdrų pagrindą. Tokia plūdri grindų konstrukcija sumažina perdangų perėjimą garso per įsiterpiančius paketai.
Visų tipų perdangose su plaukiojančiomis grindimis tarp grindų ir laikančiosios perdangos, tarp grindų ir sienų negali būti standžių ryšių. Izoliacinis sluoksnis turi visiškai atskirti perdangos plokštę ir montuojamas grindis. Per standžius ryšius iš betono, per vamzdžius, liečiančius grindų plokštes, garsas perduodamas iš grindų plokštumos į sienas ar perdangas.
Kitos priemonės smūgio garso izoliacijai
Efektyviausias garso izoliacijos ant perdangos sprendimas - plūdriosios grindys ir pakabinamos lubos kartu. Tačiau jei negalima įrengti plūdrių grindų, liks pakabinamos lubos. Pakabinamos lubos yra antrasis efektyvumo variantas: jos sumažina garso perdavimą, ypač kai perdangos masė nėra didelė. Lengvoms perdangoms (150-200 kg/m2) jos yra ypač efektyvus sprendimas, nes garso energija gretimose sienose tampa mažesnė. Pakabinamos lubos su mineraline vata montuojamos taip pat kaip ir be mineralinės vatos, su išsamesne informacija galima peržvelgti su saugia nuoroda „Pakabinamų lubų montavimas“.
Mažiausias tarpas tarp perdangos ir pakabinamų lubų turėtų būti 50 mm; didesnis tarpas pagerina garso izoliaciją. Dėl geresnės garso izoliacijos reikėtų rinktis didesnės masės gipso kartono plokštes, pvz., Knauf Silentboard arba Knauf Blue, montuojant jas dviem sluoksniais. Tiek pirmas, tiek antras sluoksnis glaistomas gipsiniu glaistu Knauf Uniflott. Kitas variantas - įrengti bepakabes lubas: bepakabės lubos tvirtinamos tik prie sienų, o ne prie perdangos; konstrukciją sudaro UW profiliai ir CW/UWA karkasas gipso kartono plokštėms pritvirtinti. Plotis gali siekti iki 6 m, priklausomai nuo profilių ir plokščių.
Jei garso perduodama iš vienos patalpos į kitą, reikia atsižvelgti į garso perdavimą per besiribojančias konstrukcines dalis. Idealus garso valdymas galima tik projektavimo metu, kai numatomi atitinkami sprendimai. Tačiau taisant situaciją, galima pagerinti tiek orą sklindančio garso, tiek smūgio garso izoliaciją.
Triukšmo įtaka gyvenimo kokybei ir reglamentai Lietuvoje
Gyvenant miesto aplinkoje arba daugiabučiuose namuose triukšmas gali tapti rimta problema: trikdyti poilsį, mažinti produktyvumą ir ilgainiui daryti neigiamą poveikį sveikatai. Lietuvoje statybos reglamentai nustato reikalavimus garso apsaugai: STR 2.01.07:2003 „Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo“. Naujai projektuojami daugiabučiai turi atitikti ne žemesnę kaip C garso izoliacijos klasę. Tai reiškia ribinį orą sklindančio garso izoliacijos rodiklį R'w >= 55 dB ir L'n,w <= 53 dB.
Garso izoliacija klasifikuojama nuo A iki E: A - aukščiausia, E - žemiausia. Pagrindiniai matavimo parametrai: oro garso izoliacijos indeksas Rw ir smūgio garso izoliacijos indeksas L'n,w. Klasės charakteristikos: A klasė - Rw ≥ 60 dB, L'n,w ≤ 48 dB; B klasė - Rw 55-59 dB, L'n,w 49-53 dB; C klasė - Rw 50-54 dB, L'n,w 54-58 dB; D klasė - Rw 45-49 dB, L'n,w 59-63 dB; E klasė - Rw < 45 dB, L'n,w > 63 dB.
Garso izoliaciją galima užtikrinti įvairiais būdais: sienų ir grindų izoliacija, langų ir durų sandarinimas, triukšmo slopintuvai vėdinimo sistemose, tinkamai suplanuota pastato architektūra. Esant rekonstrukcijoms ar kapitaliniam remontui, garso izoliacijos lygis negali būti blogesnis negu prieš renovaciją. Prieš naujų pastatų pripažinimą tinkamais naudoti turi būti atlikti natūriniai akustiniai matavimai, siekiant įsitikinti, kad faktinė garso klasė atitinka projektinę.
Mūsų siūlomi garso izoliavimo sprendimai
Mūsų įmonė siūlo inovatyvius garso izoliavimo sprendimus, kurie efektyviai sprendžia triukšmo problemas, taupo patalpų naudingąjį plotą ir užtikrina aukštą akustinį komfortą. Garso izoliacinės plokštės SW pagamintos iš perdirbtų medžiagų ir neturi pavojingų aplinkai komponentų, turi aukštą atsparumą temperatūrų kaitai bei B-s1,d0 degumo klasę.
Kompozicijos sprendimai:
- Kompozicija Nr. 1: Rigiroc M 80 gipso blokai iš dviejų pusių, tarp jų SW - 17 plokštė. Kompozicijos storis 200 mm. Garso izoliacija ne mažesnė kaip 55 dB. Patvarus, lengvas montavimas ir galimybė mažinti perdangų apkrovas.
- Kompozicija Nr. 2: Siliblokai M 12, pritvirtinant SW - 12 plokštę iš abiejų pusių. Kompozicijos storis 170 mm. Garso izoliacija ne mažesnė kaip 59 dB. Greitas montavimas be šlapių procesų, mažesnės išlaidos.
- Kompozicija Nr. 3: Daugiasluoksnės sandwich plokštės su SW - 17 plokšte viduje. Kompozicijos storis iki 30 mm. Lauko sienos garso izoliacija ne mažiau kaip 52 dB. Efektyvus sprendimas mažam plotui.
- Kompozicija Nr. 4: Senos pertvaros, laiptinės ir liftų šachtos, pritvirtinant SW - 12 arba SW - 17 plokštę iš vienos pusės. Kompozicijos storis iki 30 mm. Garso izoliacija padidinama papildomais 9-15 dB. Patikimas būdas pagerinti esamų konstrukcijų akustines savybes.
- Kompozicija Nr. 5: Grindų perdanga su garso izoliacine plokšte SWG-30 ir apšiltinimo sluoksniu. Kompozicijos storis iki 130 mm. Garso izoliacija ne mažesnė kaip 56 dB. Optimalus pasirinkimas grindų izoliavimui nuo žingsnių ir smūginių garsų.
Tarp šių sprendimų našumo ir prieinamumo dermė leidžia pasirinkti tinkamiausią variantą konkrečiai konstrukcijai, biudžetui ir laikotarpiui. Mūsų sprendimai padeda taupyti laiką ir išlaidas statybos procesuose, pasiekti aukštus akustinius standartus ir kurti komfortą bei sveiką gyvenamąją aplinką. Taip pat siūlome platų garso izoliacinių plokščių ir įrangos asortimentą bei patarimus gyventojams ir įmonėms.
Garso izoliacinė sistema visam biurų pastatui - integruotas sprendimas, siekiant neaukštinti perdangos, bet pagerinti akustinę aplinką visame objekte.
Dalijamės svarbiais faktais apie garso izoliaciją
- Perdangos masė ir izoliacijos sluoksnio kokybė lemia smūgio garso izoliaciją.
- Bepakabės lubos gali būti naudojamos kaip vienas iš efektyvų sprendimų smūgio garso izoliacijai, ypač kai perdangos masė yra nedidelė.
- Tinkamai suplanuota architektūra sumažina triukšmo sklidimą tarp zonų ir patalpų.
- Reglamentai Lietuvoje užtikrina, kad naujose ir rekonstruojamose patalpose būtų atitinkama akustinė aplinka.
Papildomos priemonės garso izoliacijai: sienaų, langų ir durų sandarinimas, triukšmo slopintuvai vėdinimo sistemose, tinkamai planuota pastato architektūra ir inžineriniai sprendimai techninėse patalpose. Nuolatinis akustinės aplinkos stebėjimas ir matavimai užtikrina, kad faktinė garso klasė atitiktų projektinę.
Investicijos į kokybišką garso izoliaciją atsiperka geresne gyvenimo kokybe, didesne turto verte ir mažesnėmis eksploatacijos rizikomis. Klauskite mūsų ekspertų dėl individualių sprendimų jūsų erdvei.
