Aukštesnio energinio naudingumo pastatų nauda apskaičiuojama finansiškai, nes tai lemia mažesnes šildymo sąnaudas. Akustinio komforto, aukštos garso izoliacijos klasės matas yra komfortas, sveikata, kokybiškas poilsis, kurie lemia ir žmogaus produktyvumą. Todėl gyventojai linkę įsigyti aukštesnės garso klasės butus, nes tikisi šilumos, tylos ir ekonomijos. Bet prasta garso izoliacija greitai išsklaido iliuzijas. Kaip neapsigauti?
UAB ROCKWOOL techninis vadovas dr. Pirkėjams svarbu suprasti, kas ta „garso klasė“. Sukurta garso klasių sistema - tai subjektyvus garso izoliavimo rodiklių vertinimas, išreikštas procentais pagal tai, kiek tam tikro gyvenamojo namo gyventojų akustinio komforto sąlygas įvertina kaip geras, patenkinamas ar blogas. Pvz., A klasė - 70-75 % žmonių akustinio komforto sąlygas įvertina kaip geras, o 25-30 % kaip patenkinamas. B klasė - 60-70 % žmonių sąlygas vertina kaip geras, o 10 % kaip blogas.
Garso izoliacija išreiškiama rodikliu, kuris parodo tiriamos visos atitvaros ar konstrukcijos gebėjimą silpninti sklindantį garsą. Geresnėmis garso sugerties ir garso izoliacinėmis savybėmis paprastai pasižymi atviros struktūros ir susisiekiančių porų medžiagos. Pvz., mūrines sienas apšiltinus vienodo storio, bet skirtingos rūšies šiltinimo medžiagomis, konstrukcijų garso izoliacinė geba pasikeičia iš esmės. „Skaičiai rodo, kad 5-6 dB garso lygio sumažinimą ar padidinimą žmogus suvokia kaip trečdaliu mažesnį ar didesnį garsumą.“
Fasado garso izoliaciją iš esmės lemia lango garso izoliacinės savybės. Yra atvejų, kai aplinka labai triukšminga, tada sumažėjusi sienos garso izoliacija gali lemti aukštesnės garso izoliacijos langų poreikį, o tuo pačiu ir didesnių išlaidų. Arba siena be langų gali būti atsukta į didelio garso lygio aplinką ir tada tik sienos izoliacija nulemia garso lygį patalpoje. Todėl ten, kur yra svarbu pasiekti maksimaliai galimą fasado sienos izoliaciją, rekomenduotina naudoti akmens vatą, o ne standžias polimerines izoliacines medžiagas, - aiškina dr.
Garso izoliacijos sluoksniui pastato viduje - tarp butų, gretimų patalpų - reikia naudoti medžiagas, kurioms deklaruojamos atitinkamos garso izoliacinės savybės, pvz., garso sugertis ar dinaminis standumas. Garso sugerties koeficientas apibūdina, kiek gerai ar blogai medžiaga sugeria garso energiją. Tobulai garso bangas sugeriančios medžiagos garso sugerties koeficientas prilygintas 1, o tobulai jas išsklaidančios ir praleidžiančios medžiagos garso sugerties koeficientas yra 0. LST EN ISO 11654 standartas klasifikuoja garsą sugeriančias medžiagas į klases nuo A iki E pagal jų gebą sugerti garsą. Taigi A klasės medžiagos sugeria garsą geriausiai, E - prasčiausiai. Akmens vatos plokštės dėl akytos struktūros bei didesnio tankio pasižymi gera garso izoliacija, nes ROCKWOOL plokščių garso sugerties koeficientas yra 0,75-1, jos priskiriamos aukščiausiai A garso sugerties klasei.

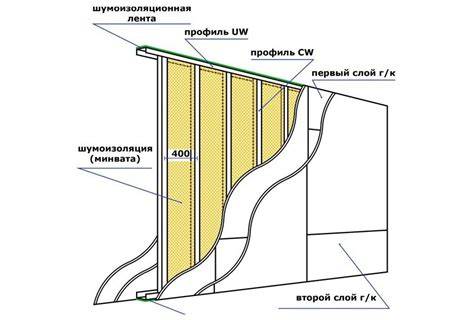

Pertvarų įrengimas reikalauja dėmesio ir praktinių sprendimų. Pavyzdžiui, įrengiant pertvaras tarp kambarių ar butų, nepaklojama garsą slopinanti ir izoliuojanti tarpinė. Ji nebrangi, bet labai reikalinga ir turi būti klijuojama ant apvadinių horizontalių ir vertikalių karkasinių profilių, besiglaudžiančių prie gretimų atitvarų - sienų, lubų ir grindų. Norint užtikrinti gerą garso izoliaciją, reikia rinktis ir didesnio tankio medžiagas bei tas, kurias gamintojas deklaruoja garso izoliacines savybes, ir montuoti pagal paskirtį. Teisingas ir kokybiškas montavimas užtikrina gerokai aukštesnį garso izoliacijos lygį.
Tačiau, jei smūgio garsas persiduoda į žemiau esančias patalpas per tarpaukštines perdangas, sprendimas kur kas sudėtingesnis ir praktiškai be plūdriųjų grindų sistemos sunkiai įgyvendinamas. Čia 20-30 mm storio specialios akmens vatos plokštės (ypač pasižyminčios mažu dinaminiu standumu) sukuria tamprų garso izoliacijos sluoksnį, kuris pagerina masyvių perdangų smūgio garso izoliaciją. Aukštesnė garso klasė reikalauja didesnių investicijų, tačiau ir jos negarantuoja ramybės, jeigu atliktas darbas yra nekokybiškas ar medžiagos netinkamos.
SIMULIACINIAI SKAIČIAVIMAI
- Atliekame architektūrinės akustikos simuliacinius skaičiavimus naudojantis vokiečių kompanijos AFMG sukurtu „EASE 4.4“ ir danų kompanijos Odeon AS produktu „Odeon Industrial 14.0“. Skaičiavimai palaikomi ISO 3382, ISO 14257; IEC 60268-16. Simuliaciniai skaičiavimai atliekami erdviniame modelyje, kuris pilnai atspindi analizuojamos patalpos formą, medžiagiškumą, akustinę aplinką. Skaičiavimais nustatomas medžiagų poreikis ir jų akustinės charakteristikos, įvertinama geometrijos įtaka lokaliai akustikai, apskaičiuojami pagrindiniai architektūrinės akustikos parametrai ir įverčiai - RT60 (RT20, RT30), G, C50; D50, Ts C80; EDT ir kt.
- Palyginamieji skaičiavimai dažnai atliekami siekiant įrodyti medžiagų pakeitimo įtaką galutiniam rezultatui ar techninės užduoties atitikimą. Pilnuose modeliuose yra galimybė susimuliuoti muzikos ar kalbos skambesį dar tik projektuojamoje patalpoje ir tokiu būdu įsitikinti rezultato tinkamumu užsakovui ankstyvojoje projekto stadijoje. Atviro tipo ofisuose galima grafiškai atvaizduoti triukšmo sklaidą bendrojoje erdvėje ir parodyti akustinių sprendinių naudą.
- Skaičiavimais nustatoma faktinė išorės akustinės aplinkos situacija ir įvertinamas galimas pokytis dėl padidėjusių transporto srautų ar kitų pokyčių. Skaičiavimai atliekami remiantis CNOSSOS-EU (2014), ISO 9613 ir kt., pilną sąrašą žr. programinės įrangos skiltyje.
- Atliekame triukšmo sklaidos kompiuterinius skaičiavimus su DataKustik CadnaA, kuris skirtas atlikti triukšmo sklaidos aplinkoje skaičiavimus, vertinimus ir vizualinį rezultatų pateikimą. Rezultatai atvaizduojami grafiškai tiek horizontaliai, tiek vertikaliuose pjūviuose.
- Skaičiavimais nustatoma galimos konstrukcijų ore sklindančio garso izoliacijos vertės, smūgio garso izoliavimo vertės, lietaus sukeliamas stogo triukšmas, stiklo paketo ore sklindančio garso izoliacijos vertės, fasado konstrukcijos izoliacija ir galimas triukšmo lygis vidaus patalpose, iš dalies apskaičiuojama ir apylankinio garso įtaka. Pateikiamos skaičiavimų ataskaitos arba duomenų lapas.
Taip pat atliekame elektro akustikos sistemų garso dengimo simuliacinius skaičiavimus naudojantis AFMG „EASE 4.4“ ir Odeon Industrial 14.0. Skaičiavimai atliekami atkuriant analizuojamus objektus trimatėje erdvėje, nurodant planuojamos / esamos architektūrinės akustikos aplinką. Rezultatai pateikiami grafikai ir lentelėmis, bei grafiškai ant patalpos / pastato paviršių. Nustatomi pagrindiniai vertinimo parametrai (STI, RASTI, Direct SPL, Total SPL), tolygumas, garso persidengimo zonos ir kita.
Skaičiavimai atliekami pagal ISO-717; ISO 140-18; ASTM E492; ESTM E413, dalinai ISO-12354 standartus. Skaičiavimai atliekami su Marshall Day Acoustics plėtojamu INSUL programiniu paketu. Pateikiamos ataskaitos arba skaičiavimų duomenų lapai. Taip pat atliekame architektūrinės akustikos simuliacinius skaičiavimus naudojantis AFMG EASE 4.4 ir Odeon Industrial 14.0; simuliacijose naudojamas erdvinis modelis, atspindintis erdvę, akustiką ir medžiagiškumą.
Tarptautiniai dokumentai ISO 12354-1:2017 reglamentuoja pastatų garso izoliaciją tarp patalpų (oro sklindančio garso izoliacija). Šis standartas pateikia išsamius skaičiavimo modelius, kuriais galima įvertinti garso izoliaciją pagal atitvarų elementų savybes ir jų sujungimus. Taip pat aprašoma, kaip sudėtingesniuose modeliuose galima nuspręsti dėl neapibrėžtumo ir kaip gauti vieno skaitinio įvertinimo reitingą. Ši dokumentacija ir jos paminėjimai sudaro pagrindą teikti tikslius ir nuoseklius skaičiavimus pastatų garso izoliacijai.
Back Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms (ISO 12354-1:2017) - tai pagrindinis vadovas, kuriame išsamiai aprašyti principai, į ką reikia atkreipti dėmesį planuojant garso izoliaciją dideliuose projektuose.
