Garažo konstrukcijoje svarbų vaidmenį atlieka trapų mazgai, užtikrinantys tinkamą vandens surinkimą ir nuvedimą. Tinkamai suprojektuotas ir įrengtas trapas apsaugo nuo drėgmės kaupimosi, užkertant kelią korozijai ir kitoms problemoms. Šiame straipsnyje aptarsime svarbiausius garažų trapų mazgų konstrukcijos aspektus, įskaitant grindų šiltinimą, nuolydžių formavimą ir tinkamų medžiagų pasirinkimą.
Grindų šiltinimas

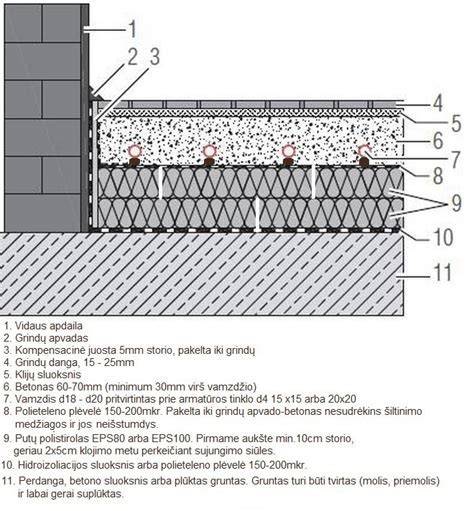

Grindų šiltinimas yra svarbus žingsnis siekiant užtikrinti garažo komfortą ir energijos efektyvumą. Šiltinimas padeda išvengti šilumos nuostolių, sumažina kondensato susidarymą ir pagerina bendrą patalpos mikroklimatą. Dažniausiai įrengiant grindų „sumuštinį" užtenka nuimti paviršiinį gruntą, sutankinti ir ant jo papildomai užpilti 10-15 cm skaldos ar žvyro. Žvyro sluoksnio storis priklauso nuo grunto sudėties. Lengviems, durpingiems gruntams gali būti pilamas iki 50-60 cm žvyro sluoksnis, tvirtiems priemoliams pakaks 10-15 cm žvyro. Žvyras išlyginamas sutankinant. Pagrindo sutankinimo kokybė vertinama pagal pagrindo sutankinimo koeficientą. Idealiausia, kai viršutinis grindų sluoksnis yra apie 10 cm pakilęs virš pamato. Žinoma svarbu apšiltinti ir pamatą, bent jau iš išorės ir apačios. Kai kas šilumos izoliacijos sluoksnį deda ir iš pamatų vidaus. A++ klasės namui jau rekomenduojamas pamato šiltinimas ir iš vidaus.
Ant sutankinto žvyro klojama geotekstilė arba hidroizoliuojanti plėvelė apsauganti viršutinius šiltinimo sluoksnius nuo vandens ir drėgmės patekimo. Dažniausiai naudojama stabilizuota 200 mikronų storio polietileno plėvelė. Dar viena svarbi paruošiamoji grindų šiltinimo detalė - izoliuojanti tarpinė arba termoizoliacijos juosta grindų ir sienos sandūroje, atliekanti šilumos ir garso izoliacijos funkcijas, garso izoliacija reikalinga jei grindys įrengiamos ant tarpaukštinės perdangos.
Polistireninis putplastis - efektyvi ir tvirta, termoizoliacinė medžiaga, atlaikanti dideles apkrovas, ilgaamžė, neįgerianti drėgmės, nekeičianti savo izoliacinių ir fizikinių savybių per visą tarnavimo laikotarpi laikotarpį. UAB „Kauno šilas" gamina baltojo polistireno plokštes Šiloporas ir pilkas putplasčio plokštes Šiloporas Neo. Pilkasis putplastis, paprastai kalbant, yra šiltesnis. Jei lyginsime šilumos laidumo koeficientus, tai baltojo putplasčio Šiloporas EPS70 jis 0,032, o pilkojo Šiloporas EPS80N - 0,031. Nors iš pirmo žvilgsnio skirtumas atrodo nedidelis, bet skaičiuojant energinį efektyvumą tai turi didelę reikšmę. Ant Šiloporas putplastžio pakuočių nurodomas putplasčio tipas ir atsparumas gniuždymui, kuris rodomas prie putplasčio tipo - pavyzdžiui, EPS70, EPS100. Putplastis grindims šiltinti parenkamas pagal numatomas apkrovas: EPS70 tinkamas iki 2100 kg/m², EPS100 - iki 3000 kg/m².
Garažo grindų betonavimas ir nuolydžių formavimas
Jeigu duše bus vandens surinkimo trapas, šiltinant grindis reikia įrengti grindų nuolydį. Nuolydžio dydį apsprendžia grindų danga. Nuolydžiai į latakus ir kanalus formuojami betono sluoksniu ir, atsižvelgiant į naudojamas medžiagas, turi būti ne mažesni už nurodytuosius. Individualiai projektuojamų grindų konstrukcijose kai kurių nurodytų sluoksnių gali ir nebūti arba jie gali būti kitokie. Priklausomai nuo pastato paskirties ir poreikių galimi įvairūs konstrukcinių sprendimų variantai. „Kai kas padaro nemažai sluoksnių, betonuoja juodgrindes ir tik paskui šiltina, tačiau realiai tai naudos neduoda. Keli išmesti tūkstančiai, kuriuos statyboje tikrai yra kur panaudoti. Čia jau sviestas sviestuotas", - sako praktikas, besispecializuojantis statyboje beveik dvidešimt metų.
Medžiagų pasirinkimas trapui mazgui
Renkantis medžiagas garažo trapų mazgų konstrukcijai, svarbu atsižvelgti į jų atsparumą drėgmei, mechaninį patvarumą ir ilgaamžiškumą. Tarp populiariausių medžiagų yra: polistireninis putplastis (EPS), geotekstilė, hidroizoliacinė plėvelė ir betonas. Taip pat svarbu pasirinkti tinkamus hermetikus ir sandarinimo juostas, užtikrinančias patikimą hidroizoliaciją. Soudal siūlo platų pasirinkimą produktų, skirtų sandarinimui ir klijavimui: montažinės putos, sandarinimo juostos, hermetikai, klijai, aerozoliai, poliuretaninės putos, dvipusio lipnumo juostos, ventiliuojamų fasadų sanitarinis silikonas, neutralus silikonas ir kt.
Šildymo ir vandentiekio sistemos
Įrengdami garažą, svarbu pasirūpinti ir grindų šildymo bei vandentiekio sistema. Grindinis šildymas yra populiarus Lietuvoje dėl efektyvumo ir komforto. Tačiau svarbu suvokti pamaišymo mazgo vaidmenį: jis sumaišo karštą vandenį iš katilo su atvėsusiu vandeniu iš grįžtamojo vamzdyno ir tiekia tinkamos temperatūros vandenį į grindų kontūrus. Be pamaišymo mazgo grindinis šildymas gali veikti netinkamai: per karštas vanduo gali sugadinti dangą, o sistema gali būti neefektyvi. Vienas mazgas gali būti dviejų eigų, trijų eigų ar modernesnių savybių, priklausomai nuo poreikių.
Štai keli populiariausi mazgų tipai ir jų ypatybės:
- Du eigų mazgai su termostatiniais maišytuvais: paprasti ir pigūs (nuo 150 iki 400 eurų). Tinka mažiems namams, tačiau temperatūros svyravimai gali būti keli laipsniai.
- Trys eigiai su termostatiniais maišytuvais: stabiliau, dažnai tinkamas vidutinio dydžio namams, kaina 250-600 eurų.
- Orinis termostatas ir servopavara: automatinis, išmanusis lygmuo, kaina 400-900 eurų, leidžia sutaupyti 15-20% šildymo sąnaudų.
- Patalpos termostatas ir servopavara: tiksliai palaiko temperatūrą patalpose, panašios kainos kaip ankstesnis variantas.
- Išmanieji mazgai su PWM reguliavimu: tikslus temperatūros valdymas, galimybė prisijungti prie WiFi, kaina nuo 600 iki 1500+ eurų, gali sutaupyti 25-30% šildymo sąnaudų.
Taip pat svarbu pažymėti, kad kintamojo greičio siurbliai gerina efektyvumą ir ekonomiškumą. Jie prisitaiko prie poreikių ir gali žymiai sumažinti energiją, ypač dideliuose namuose. Dėl to verta įtraukti tokį siurblių sprendimą į pasirenkamą mazgą.
Montavimas, priežiūra ir gamintojai
Pamaišymo mazgas - tai ne įrenginys, kurį galima įsigyti internetu ir pritvirtinti savarankiškai. Netinkamas montavimas gali sukelti oro kaupimąsi ir gedimus. Todėl patariama patikėti montavimą profesionalams. Dažniausiai rinkoje dominuoja vardai: Valtec, Oventrop, Herz, Meibes, Watts. Localiniai gamintojai taip pat siūlo gerą kainos ir kokybės santykį. Priežiūra: kartą per metus patikrinti oro susikaupimą, manometrų rodmenis, ar nėra nutekėjimų; jei yra servopavaros, gali prireikti kalibracijos. Taip pat verta pagalvoti apie vandens minkštinimą, ypač jei naudojamas kietas vanduo, nes kalkės kenkia sistemai.
Klausimai dėl įrengimo ką reikia žinoti: grindinis šildymas yra ilgaamžiškumo investicija; šiuolaikiniai mazgai yra patikimi ir efektyvūs. Svarbu parinkti mazgą pagal namo dydį ir kontūrų skaičių. Prie mazgo turi būti: balansiniai ventiliai, oro išleidimo ventiliai, drenažo čiaupai, manometrai, termometrai. Prieš betonavimą ar dangos klojimą būtina atlikti slėgio bandymą ir testavimą. Be to, reikia pasidomėti apie papildomas dalis, kaip kolektoriai, talpos ir kt.
Santrauka praktinių patarimų
- Pasirinkite mazgą pagal namo dydį: iki 100 m² - dviejų ar trijų eigų mazgas su termostatiniu maišytuvu, su galimybe įrengti kintamąjį siurbį; 100-200 m² - orinis termostatas su servopavara; dideliems namams rekomenduojamas PWM mazgas.
- Nesuklyskite su išsinešimu - mazgas turi būti sumontuotas profesionaliai, su tinkama komplektacija ir laikomasi gamintojo nurodymų.
- Planavimo metu įvertinkite katilo galią, kontūrų ilgį, izoliacijos kokybę ir suplanuokite tinkamą kolektorių bei srauto režimus.
- Vandens kietumas - apsvarstykite minkštinimo sistemą, kad apsaugotumėte vožtuvus ir vamzdžius.
- Norint maksimaliai sutaupyti energiją, svarbu derinti grindinį šildymą su šilumos siurbliu ir išbandyti kelių kontūrų konfigūracijas, kai skiriamas atskiras srautas pagal zoną.
Šildymo projektas su šilumos nuostolių skaičiavimais yra būtinas. Energetiškai efektyviame name minimalus energijos suvartojimas. Todėl verta naudoti teisingai suprojektuotą mazgą ir tinkamai pasirinktas medžiagas. Dangos šilumos laidumą verta patikrinti prieš perkant, nes nuo jo priklauso visos sistemos efektyvumas. Prieš rinkdamiesi izoliacijos storį, įvertinkite namo energinę naudingumo klasę, nes nuo jos priklauso konstrukcijos reikalavimai. Montavimas gali užtrukti kelias dienas, o džiūvimo laikotarpiai reikalauja papildomo planavimo ir testavimo.
Dažni klausimai ir atsakymai
Ar verta įrengti išmanųjį mazgą su PWM reguliavimu? Taip - tai maksimalus komfortas, energijos taupymas ir galimybė valdyti sistemą nuotoliniu būdu. Ar būtina kintamojo greičio siurblys? Rekomenduojama didesniems namams dėl energetinio efektyvumo. Kada reikia pamaišymo mazgo prie katilo? Kad katilas negamintų kondensacijos, pirmasis mazgas turėtų būti įrengtas visada; antrasis rekomenduojamas, jei įmanoma, su rankiniu reguliavimu.
