Šiame straipsnyje apžvelgiama gelžbetoninių plokščių, kurių į pločiai ir kiaurymės suteikia didelę šiluminę varžą bei mechaninę atsparą, projektavimo ir montavimo principai. Pateikiama išsami informacija apie tarpuose esančių siūlių armavimą, kiaurymių formavimą, perdangos plokščių laikomąją galią, jų sąsajas su sienomis bei reikšmingus technologinius sprendimus, kurie lemia statybinių konstrukcijų šiluminę izoliaciją ir mechaninį stabilumą.
Gamyba ir projektavimas: kiaurymėtos perdangos plokštės kaip pagrindas

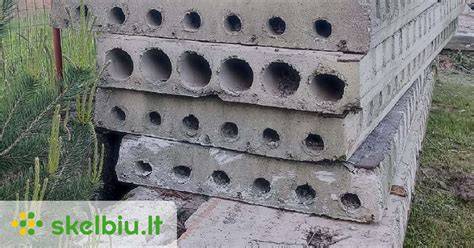

AB „AKSA“ kiaurymėtosios perdangos plokštės (HCS) yra eksstruotos gelžbetoninės plokštės, gaminamos nepertraukiamo formavimo būdu pagal užsakovo perdangų planą su nurodytomis angomis. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokštės tuštumas nepriteka betono). Vaizdas plokštės profilį ir karkasą lemia išliekamąją paviršiaus lygumą bei sumažėjusios tolesnės apdailos išlaidos. Standartinis plokštės plotis - 1200 mm; esant poreikiui gali būti pjaunami siaurinti plokštės. Išilgai siaurinant plokštes, vadovaujamasi tuo, kad laikomoji galia nebūtų mažesnė už standartinio skerspjūvio plokštės stiprumą, o plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Gamyboje naudojama betono klasė - C35/45 arba C40/50-XC3-XF1/XC4-XF2, priklausomai nuo apkrovų ir projekto parametrų. Įtemptai armuotos kiaurymėtos perdangos plokštės plačiai naudojamos surenkamoms perdangoms jau daugiau nei 50 metų visame pasaulyje; jų populiarumą lemia ekonomiškas skerspjūvis, įvairus plokščių aukščių pasirinkimas ir didelė laikomoji galia. Įtempimo procesas vykdomas iš anksto per visą stendo ilgį, po kurio plokštys supjaustomos pagal norimą ilgį. Įtempta armavimo sistema užtikrina itin lygų paviršių, todėl sumažėja papildomo apdailos darna.
Projektavimo svarba: laikomosios galios lentelės ir apkrovos schema
Standartinė apkrovos schemų sistema - dviejų atramų plokštė su tolygiai paskirstyta skaičiavimo apkrova. Apkrova išreiškiama kN/m2 arba kPa, o vienas kN/m2 atsako 100 kg/m2. Žinant reikiamą skaičiuotiną apkrovą ir gaminio ilgį, klientas gali pasirinkti aukštį ir armatūrą pagal AB „AKSA“ laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės arba naudojamas techninis betonas (C40/50-XC3-XF1 arba C50/60-XC4-XF2), gali būti pritaikomi skirtingi lynų diametrai: Y1860S7 Ø9,3 mm arba Ø12,5 mm.
Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažiau kaip 45° kampu. Ekstruzinės perdangos plokštės dažnai turi specialius dangtelius užkimštais galais; šios savybės palengvina montavimą ir užtikrina laikymo kokybę.
Monolitinis įrengimas ir tarpusavio sąveika
Montuojant plokštes ant sienų ar sijos, dažnai naudojama neopreno juosta ir išlyginamasis skiedinio sluoksnis. Neopreno juostos gali būti taikomos nedidelio aukščio pastatams (1-2 aukštai) arba mišrios sandūros vietose. Horizontaliųjų sandūrų paskirtis - perduoti vertikalias apkrovas; platforminėse sandūrose apkrova perduodama per perdangos plokščių atraminius ruožus ir horizontaliąsias skiedinio siūles. Rekomenduojamas horizontaliųjų skiedinio siūlių storis - 15-20 mm. Kai plokščių atrėmimo į sieną ilgis yra mažas, plokščių kiaurymėse rekomenduojama įdėti armatūros strypynus ir monolitiškai užbaigti.
Mišriose horizontaliose sandūrose apkrova perduodama į apatines sienas per perdangos plokščių atraminę zoną ir monolitinimo betoną arba tiesiogiai sienų sąlyčio vietoje. Mūrinės sienos gali būti vienos arba sluoksniuotos; išorinėse sluoksniuotose sienose perdangos plokštės atremiamos į vidinį laikantįjį sluoksnį. Atrėmimo zonos ilgis turi būti ne mažesnis kaip 120 mm. Montuoti plokštes į griovelius draudžiama; plokštės atraminės zonos turėtų būti įsivaizduojamos laikikliais iš gelžbetonio arba betono, kaip nurodyta projekte (100 mm užtikrinimo).
Prietaisai ir montavimo specifika
Gamyklinių angų plotis gali būti iki 400 mm. Angos ilgis priklauso nuo jų padėties plokštėje; mažos angos formuojamos plokštės išilginių kiaurymių centre. Vienoje plokštyje gali būti iki trijų angų. Angos formuojamos gamybos metu; angų briaunos šiurkščios. Perdangoje įrengdų angas laiptams, vienos ar dviejų plokščių pjovimas ties angos kraštu. Šios plokštės atremiamos į PEIKKO PETRA pakabas. Gaminant plokštes, užtikrinama jų atsparumas ir lengvas montavimas.
Keliant plokštes naudojamas specialus kėlimo traversas su dviem kėlimo griebtuvais. Griebtuvų padėtis pritaikoma plokštės ilgiui; trumpoms plokštėms pakanka vieno griebtuvo. Kėlimo grandinės uždedamos ne aukščiau kaip 10 cm nuo atramų, o plokštės turi būti pakeltos ir nuleidžiamos laikant jas tiesiai virš projektinio atraminio paviršiaus. Jei plokštės galuose yra susiaurėjimas, jo ilgis turi būti atitinkamai išskirtas: iki 0,5 m keliama įprastai, 0,5-3,0 m - už įbetonuotų kėlimo kilpų. Jei plokštė turi šoninę išėmą, ji keliasi už kilpų tik tuo atveju, kai išėma yra toliau kaip 1,4 m nuo plokštės galo.
Siūlių betonavimas ir sandarinimas
Tarp plokščių esančios montažinės siūlės ir plokščių galai ties atramomis užpildomi smulkiagrūdžiu betonu (C20-C30 rekomenduojama). Svarbu užtikrinti, kad siūlių užpildymas vyktų be šiukšlių, o tarpai mažesni nei 5 mm - sutrumpinant užpildinius spaudinius. Po to siūlės užsandarinamos silikoniniu arba akriliniu hermetiku. Plokščių galų užpylimas ties atramomis turi būti atliekamas taip, kad betonas nepraeinančiai įsiskverbtų gilyn už atramų pabaigą. Svarbu, kad įtemptai armuotos kiaurymėtosios perdangos plokštės būtų apylainytos, o jų siūlės užpildomos prieš užpildinimą.
Vieno metro siūlės betonavimo sąnaudos priklauso nuo plokštės aukščio: 200 mm - 0,008 m3, 250 mm - 0,010 m3, 300 mm - 0,013 m3, 400 mm - 0,017 m3. Pildant siūles su specialiu karučiu sumažinama darbų apimtis ir pagreitinamas darbas. Plokščių galų sandarinimas turi būti atliekamas taip pat ir įtraukiant plokščių klojinių konstrukcijas, kurių tikslas - užtikrinti apatinės siūlės formavimą ir vientisumą.
Žiemos darbai ir bandymai statybvietėje
Žiemą montavimo darbai atliekami vengiant sniego ir ledo, o siūlių užpildymo betono kokybė pritaikoma šaltiniui. Esant didesniam šalčiui, perdangos vieta turi būti dengta ir šildoma. Visi įrengti šaltuoju metu darbai turi atitikti saugumo reikalavimus ir būti atliekami laikantis įstatymų bei techninių reglamentų.
Techniniai standartai, sertifikavimas ir įranga
Gamyboje naudojama neribojama formavimo technologija užtikrina plokščių kokybę, plokščių paviršius - lygus, o tai mažina tolesnės apdailos poreikį. Visos plokštės atitinka ES reikalavimus, pažymėtos CE ženklu ir turi gamybos sertifikatus (SPSC). Montuojamos perdangos plokštės gali būti naudojamos tarpaukštinių perdangų, stogų, parkingų ir kitų konstrukcijų įrengimui. Gamybos procesai įtraukti į griežtus kokybės patikrinimus: iškrovimo metu įsitikinti, kad plokštės nėra pažeistos; naudoti brėžinių nuorodas ir leistinų nuokrypių lenteles; imtis neatitikimų šalinimo priemonių.
Thermo ir papildomi sprendimai: sutaupymas ir šilumos varža
Pir izoliacinės plokštės TermPIR AL GK - kompozicinės plokštės iš PIR putplasčio šerdies, dvišaliu dūmams atspariu popieriaus ir aliuminio pagrindu, su klijuota gipso kartono plokšte. Šios plokštės turi šiluminę varą λD = 0,022 W/mK ir 140 mm sluoksnį, atitinkantį 2021 m. standarto reikalavimus. Tokios priemonės prisideda prie šilumos taupymo ir bendros konstrukcijos efektyvumo.
Įrangos ir montavimo praktika
Gaminamos plokštės turi būti montuojamos ant išlyginamųjų neopreno juostelių. Prieš montavimą reikia įvertinti atraminio paviršiaus lygumą ir, esant netolygumams, naudoti išlyginimo plokštes-tarpiklius. Plokščių laikomoji dalis turi būti pritaikyta kaip užtikrinimo priemonė, o plokštės turi būti montuojamos taip, kad jų išorinis paviršius būtų lygus. Iškart po perdangos plokštės surinkimo atliekamas plokštės armavimas armatūros strypais arba erdviniais armatūros karkasais ir tinklu. Plokščių siūlės užpildomos smulkiagrūdžiu betonu; siūlių dodge turi būti užpildomi ir glaistomi, kad būtų užtikrintas konstrukcijų sandarumas ir vientisumas.
Projektavimo ir gamybos užtikrinimas
- Spekuliuojama: laikomosios galios lentelių naudojimas užtikrina tikslų plokščių dydžių pasirinkimą ir armatūros dėstymo tvarką.
- Pilna sertifikacija ir CE ženklinimas užtikrina atitikimą ES reikalavimams.
- Gamybai naudojama laikoma galia, įstrižai išpjautų plokščių kampai ir plokščių galų užsklandos užtikrina nenutrūkstamą perdengimo vientisumą.
- Gamyba ir pristatymas vyksta laiku dėl profesionalaus projektavimo, prekybos ir statybos patirties.
