Vėdinamas fasadas: modernus ir efektyvus sprendimas

Šilumos praradimas per sienas yra vienas didžiausių pastato energijos nuostolių šaltinių, ypač individualiuose namuose. Šis nuostolis proporcingai didėja su pastato aukščiu, nes didėja sienų plotas. Tinkamas ir efektyvus sienų apšiltinimas yra greičiausias būdas sumažinti šilumos nuostolius.

Renkantis šiltinimo sistemą, svarbu atsižvelgti į fasado apdailą, nes skirtingos apdailos reikalauja skirtingų konstrukcijų ir medžiagų, taip pat skiriasi jų tvirtinimo būdas.

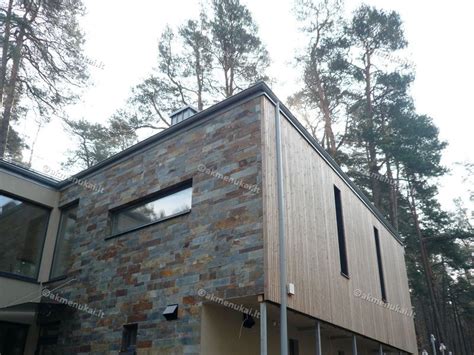

Fasadų apdailos tipai ir jų ypatumai

Yra keletas pagrindinių fasadų apdailos tipų:

• Dekoratyvinis tinkas: tai plačiai paplitusi, ekonomiška apdaila, siūlanti daugybę spalvų ir faktūrų. Ją įrengti gana paprasta, o šilumos tilteliai yra minimalūs. Tačiau labai svarbi įrengimo kokybė, o po kurio laiko fasadą reikia atnaujinti.
• Lakštinės medžiagos: šių medžiagų ir spalvų pasirinkimas yra daug didesnis ir platesnis. Tai gali būti medinės, plastikinės dailylentės, fibrocementinės, HPL, aliuminio kompozito, skalūno, keraminės, plieninės, varinės plokštės, akmens masės ar molinės plytelės ir daugelis kitų. Plokščių tvirtinimui reikalingas karkasas, kuris energetiniu požiūriu yra didelis šilumos tiltelis.
• Apdailinės plytos: keraminės, silikatinės, klinkerio ar kitos plytos. Tokių sienų šiltinimui dažniausiai taikoma trisluoksnio mūro konstrukcija, kai šilumos izoliacijos sluoksnis įrengiamas tarp laikančiosios sienos ir apdailinių plytų.

Šilumos izoliacijos efektyvumas ir medžiagų pasirinkimas

Norint padidinti sienų šiluminę varžą, lengviausias būdas yra pastorinti šilumos izoliacijos sluoksnį. Tačiau tai ne visada įmanoma dėl technologinių ar estetinių apribojimų. Tokiais atvejais atsiranda poreikis naudoti efektyvesnes medžiagas, kurių šilumos perdavimo koeficientas būtų geresnis.

Pavyzdžiui, FF-PIR poliizociunerato plokščių šilumos laidumas λD yra 0,022 W/mK, todėl jų reikės iki 2 kartų mažiau nei tradicinių medžiagų. FF-EPS (ar kitas polistirolis su grafitu) šilumos laidumas yra apie 25% geresnis nei balto polistireno.

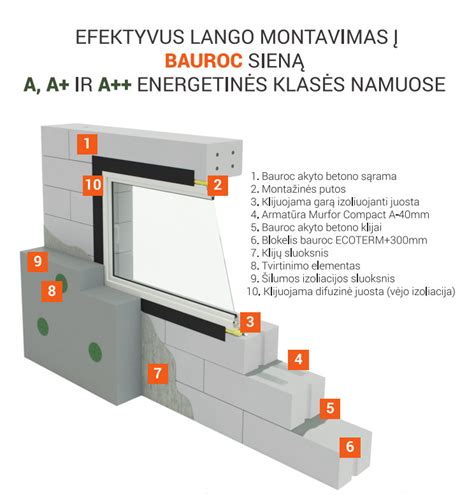

Šilumos tilteliai ir sandarumo užtikrinimas

Teisingai įrengtame fasade tvirtinimo elementai yra vieninteliai šilumos tilteliai, kertantys izoliacinį sluoksnį. Tvirtinimo detalės yra geri šilumos laidininkai, todėl jų kiekį reikia kaip galima labiau sumažinti, o pačius elementus rinktis iš šilumai mažiau laidžių medžiagų.

Karkasas vėdinamame fasade yra didelis šilumos tiltelis, per jį prarandama daugiau nei 20% visos šilumos. Kad būtų kompensuojami šie nuostoliai, reikia papildomai 20% storinti izoliacinę medžiagą.

Pastato sandarumas yra būtinas šilto vidaus oro išlaikymui patalpose ir šalto oro nepatekimo į pastato vidų. Jis visiškai nesusijęs su prasta oro cirkuliacija, oro kokybe ar mistiniu namo „kvėpavimu“. Norint pasiekti sandarumo reikalavimus, reikia kruopščiai užsandarinti sujungimus, ertmes ir užtikrinti, kad pati sienos plokštuma būtų sandari. Tą gali atlikti laikančiosios sienos arba tinkamai parinktos ir sumontuotos sandarios izoliacinės medžiagos. Medžiagų sandarumą apibūdina vandens garų varžos faktorius μ - kuo jis didesnis, tuo medžiaga sandaresnė.

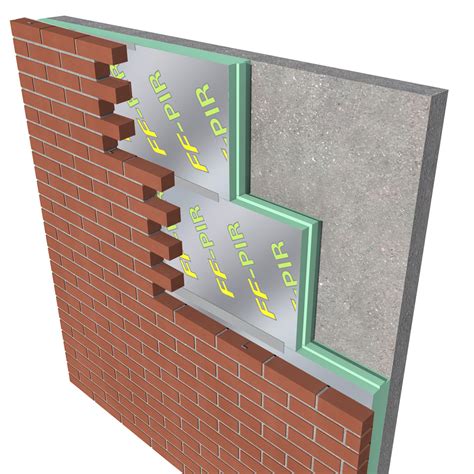

Vėdinamas fasadas su FF-PIR plokštėmis

FF-PIR plokštės yra nepakeičiamos ne tik naujuose pastatuose, bet ir atliekant rekonstrukcinius projektus. Jos pasižymi itin mažu šilumos laidumo koeficientu (λD = 0,022 W/mK), todėl sumontavus jas sukuriama labai efektyvi ir iki dviejų kartų plonesnė šiltinimo sluoksnis.

PIR plokštės yra kietos, todėl karkasas remiamas į jas ir tvirtinamas į pagrindą ilgais ankeravimo varžtais per izoliacinę medžiagą. FF-PIR plokštės yra sandarios, todėl užtikrina ir viso pastato sandarumą. Jos atsparios drėgmei, todėl vėdinamam fasadui nereikia papildomų priešvėjinių plėvelių ar kitų medžiagų, jose nevyksta vidinė konvekcija.

FF-PIR plokštės atitinka priešgaisrinius reikalavimus, nes veikiamos liepsnos anglėja ir stabdo ugnies plitimą. Esant padidintiems fasado atsparumo ugniai reikalavimams, galima naudoti FF-PIR FR plokštes, kurios yra padengtos specialia priešgaisrine danga.

Privalumai naudojant FF-PIR plokštes vėdinamame fasade:

• Atsparumas saulės spinduliams: folijos dalis leidžia plokštes palikti atviras saulėje montavimo metu.
• Atsparumas drėgmei: nereikia saugoti nuo lietaus, skirtingai nei mineralinė vata.
• Sandarumas: neleidžia vėjui patekti į fasado konstrukciją, taip išsaugant šilumą.
• Geresnė šilumos varža: reikia plonesnio izoliacijos sluoksnio, lyginant su tradicinėmis medžiagomis.

Medinis karkasas vėdinamam fasadui

Jei ant fasado planuojama montuoti lakštines apdailos medžiagas, tokias kaip medinės ar plastikinės dailylentės, fibrocementinės plokštės ar skalūnas, reikalingas vėdinamas fasadas. Tarp apšiltinimo sluoksnio ir pasirinktos apdailos medžiagos įrengiamas aliuminio arba medinis karkasas su oro tarpais, užtikrinančiais natūralią ventiliaciją ir drėgmės išgarinimą.

Mes pasirinkome medinį karkasą, kurio dėka papildomai vėdinasi ir stogo konstrukcija, o ant jo sumontuotas skalūnas. Nors medinis karkasas juda, traukiasi ir bijo drėgmės, jis yra pigesnis nei aliuminis.

Naudoti 45x45, 45x70, 45x120 mm vertikalūs tašai, pritvirtinti 30cm ilgio varžtais. Apatiniai varžtai sukti 45 laipsnių kampu, visi kiti - 90 laipsnių. Naudoti 27x70 mm horizontalūs grebėstai, susukti pagal skalūno žingsnį ir tvirtinti 6mm nerūdijančio plieno varžtais SPAX.

Kaina: Mediena karkasui ir parapetams kainavo 2100 Eur (2022 m.). Varžtai pirkti atskirai.

Palyginimas: FF-PIR vs. mineralinė vata

Dažnai kyla klausimas, kodėl vėdinamam fasadui pasirinktas FF-PIR, o ne pigesnė mineralinė vata. Pagrindiniai FF-PIR privalumai yra:

• Atsparumas saulės spinduliams ir nereikalingumas saugoti nuo lietaus.
• Dėl sandarumo vėjas nepatenka į konstrukciją, išsaugant šilumą.
• Geresnė šilumos varža, leidžianti naudoti plonesnį izoliacijos sluoksnį.

Tuo tarpu mineralinė vata yra jautresnė drėgmei ir vėjui, todėl reikalauja kruopštaus sandarinimo ir papildomų apsauginių plėvelių.

Praktinis įgyvendinimas: Skalūno ir struktūrinio tinko fasadas

Mūsų namas turi dvi skirtingas apdailas - skalūną ir struktūrinį tinką. Skalūnui sumontuoti reikalingas karkasas. Šiuo atveju naudojamos FF-PIR plokštės, kurios nėra priskiriamos vėdinamai sistemai, tačiau vėdinasi tarpas tarp PIR plokštės ir skalūno, todėl fasadas yra pusiau vėdinamas.

Finnfoam FF-PIR plokštės buvo naudojamos visur, kur bus skalūnas: parapetų dalyje, ant vienos sienos bei ten, kur skalūnas leidžiasi žemyn. Plokštės buvo klijuojamos purškiamais Gudfor termoizoliaciniais klijais ir papildomai prisuktos medsraigčiais. Kampai sujungti 45 laipsnių kampu, o tarp sujungimų klijuota aliuminė juosta.

Kaina: apie 100 kv.m FF-PIR plokščių kainavo 2800 Eur (2021 m.). Medsraigčiai ir kitos smulkios medžiagos pirkti atskirai.

Architektūroje visada siekiama kuo grakštesnių formų. Laimei, technologijos vystosi, todėl susiduriame su paradoksu - nors reikalavimai pastatų energinei klasei nuolat kyla, su pažangiomis ir novatoriškomis medžiagomis bendrą sienų šilumos storį galime netgi sumažinti.
