Fasado apsiltinimo technologinė kortelė: aliuminio konstrukcijų fasadinės apkrovos, montavimo seka ir kokybės kontrolė

Ši technologinė kortelė skirta aliuminio konstrukcijų - fasadų montavimo darbams daugiabučiame gyvenamajame name, Gedimino prospektas 47. Ji apima aliuminio ir projekto vykdymo priežiūrą, darbų nuoseklumą, kokybės kontrolę ir darbų saugą.

Fasadinių vitrinų montavimas ir išstūmimas nuo išorės į šiluminį sluoksnį

Fasadinių vitrinos montuojamos (LS-5; LS-6; LS-7; L-1.1; L-1.2; LDd-1; LDk-1; LDd-2). Visos fasadinės vitrinos montuojamos išstūmus fasadinę sistemą nuo lauko sienos 80 mm į apšiltinimo sluoksnį.

Aliuminio sistemų profilių tvirtinimas

Aliuminio sistemos profiliai tvirtinami į gelžbetoninę perdangą montavimo kronšteinų pagalba. Vertikalų statramstį apačioje užfiksuoja varžtu per profilį (varžtas nesimatys, nes slepiasi po išlyginamuoju grindų sluoksniu). Montavimo kronšteinams pritvirtinti naudojami ankeriniai varžtai M10X80 Zn tipo, vertikalių statramščių fiksavimui per profilį naudojami varžtai pilnu sriegiu su poveržle ir veržle kitoje pusėje, M8X90 Zn tipo. Viršuje fasadinės sistemos statramščiams tvirtinti taip pat naudojami specialūs „L“ formos tvirtinimo kronšteinai. Kronšteinai tvirtinami ankeriniais varžtais į perdangos gelžbetoninę plokštę M10x80 Zn tipo.

Tolerancijos ir sandarinimas

Aliuminio fasadui yra paliekamas laisvumas viršuje, tam, kad vykstanti temperatūrinis judėjimas leistų aliuminio profiliui „vaikščioti“. Tokiu būdu išvengiama stiklo trūkinėjimų. Šonuose fasadinės sistemos statramščių tvirtinti į angokraštį nereikia. Fasado šonuose yra paliekami tarpai nuo 15 mm iki 30 mm. Tarpai tarp fasadinės sistemos rėmų ir angokraščių sandarinami vienkomponentėmis, savaime besiplečiančiomis putomis poliuretano pagrindu (Soudalfoam). Montuojant vitrinas įrenginėjamos garo izoliacinės juostos.

Kaip surinkti ventiliuojantį fasadą su Viroc

How to assemble a Ventilated Façade with Viroc. Profesionali statybos technologijos projektų rengimo komanda - stipri statybos technologijos projektų bei technologinių kortelių rengimo specialistų komanda. Kruopščiai ir profesionaliai rengiame statybos darbų technologinį projektą - techninį dokumentą, kuris yra būtinas vykdant ypatingų statinių grupei priskiriamų objektų statybą, rekonstrukciją ar kapitalinį remontą. Galime parengti ir pavienes technologinio projekto dalis bei suteikti konsultacijas minėto projekto rengimo klausimais.

Kokybiškos šiltinimo kortelės - pagrindai ir klaidos

Kokybiškai ir operatyviai rengiame įvairaus pobūdžio statybos darbų technologines korteles - nuo pamatų įrengimo iki stogo dangos montavimo. Net ir pačių sudėtingiausių technologijų korteles parengiame per itin trumpą laiką ir be priekaištų! Savo veikloje vadovaujamės šūkiu „Win TOGETHER!“ („Laimėkime KARTU!“). Statyba - sritis, kurios kertiniais akmenimis galima įvardinti kruopštumą, tikslumą ir kokybiškumą. Visi šie bruožai būtini ne tik vykdant patį statybos procesą, bet ir jam ruošiantis.

Fasado šiltinimas: pasirinkimas, medžiagų ypatybės ir klaidos

• Fasado šiltinimas - tai ne tik investicija į mažesnes šildymo sąskaitas. Tai sprendimas, kuris turi įtakos pastato ilgaamžiškumui, mikroklimatui ir estetinei išvaizdai.
• Polistirolo putų plokštės (EPS) - populiariausias pasirinkimas dėl žemos kainos, tvirtumo ir lengvumo, tačiau turi trūkumų: nėra stabili prie aukštų temperatūrų ir turi mažą garų pralaidumą.
• Akmens vatos plokštės pasižymi puikiomis eksploatacinėmis savybėmis - stabilumu prie aukštų temperatūrų ir geru garų pralaidumu.
• Fenolio putų plokštės - leidžia dėti plonesnį sluoksnį su išskirtiniais termoizoliaciniais parametrais, ypač naudingos plonoms sienoms senamiesčiuose.
• Drėgmės valdymas - svarbu rinktis medžiagas su geru garų difuzijos koeficientu, ypač senesniems pastatams.

Net ir pasirinkus kokybiškas medžiagas, galutinis rezultatas priklauso nuo darbų atlikimo kokybės. 1) Paviršius prieš klijuojant izoliaciją turi būti švarus, sausas ir stabilus. 2) Dažna klaida - per plonas izoliacijos sluoksnis. 3) Norint gero rezultato, reikia tepti klijų juostą per plokštės vidurį horizontaliai ir apimti plokštes perimetrą; taip užkertamas kelias kamino efektui. 4) Smeigės - būtina jų teisinga skaičius, ilgis ir kokybė. 5) Tinkama armavimo mišinio klasė ir jo sudėtis užtikrina atsparumą aplinkos sąlygoms. 6) Neteisingas klijavimo ar mišinių kiekis gali sukurti šaltojo tilto riziką. 7) Aplinkos sąlygos - kai pastatas stovi šalia gatvių ar pramoninių zonų, reikalingos atsparios medžiagos (silikoniniai ar silikoniniai tinkai, nano silikoniniai dažai).

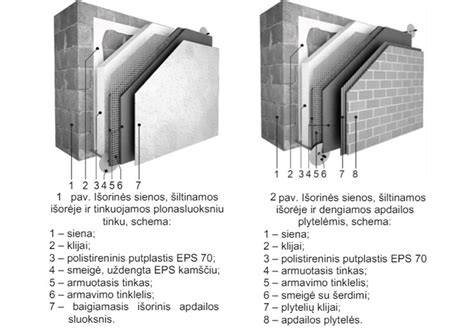

Pastoliai, pagrindas ir sienų paruošimas

Prieš atliekant fasado šiltinimo darbus, statomi pastoliai ant tvirto pagrindo. Po pastolių kojomis turi būti padėtos 5 cm storio lentos. Pastoliai tvirtinami pagal gamintojo rekomendacijas, o po darbų juos galima atitraukti, paliekant įrengimo vietą be kliūčių lietvamzdžiams ir kitoms konstrukcijoms. Pagrindas turi būti tvirtas, švarus ir lygus. Vietoms su nelygumais iki 10 mm per 2 m gulsčiuku reikia išlyginimų kalkių cemento skiediniu arba keisti plokščių storius.

Paruoštus klijavimui paviršius būtina gruntuoti. Gruntavimas sustiprina paviršių, sumažina įgėrimą ir pagerina sukibimą su klijavimo skiediniu. Stipriai įgeriančius paviršius gruntuojami giluminiu gruntu, neįgeriančius - gruntiniais dažais su kvarciniu smėliu. Cokolio profilis naudojamas kaip vientisa atrama pradedant klijuoti izoliacines plokštes. Prie pagrindo tvirtinama kaiščiais, o nelygumai išlyginami tarpinėmis plokštelėmis.

Šilumą izoliuojančios plokštės klijuojamos atspariais šalčiui ir drėgmei klijais. Lameles iš mineralinės vatos klijuojamos dantyta mentele, o kampainiai su armavimo tinkleliu užleidžiami iki briaunos. Kampinėse vietose tinklelis dedamas iki plastikinio kampainio, o viršutiniuose angokraščiuose užtikrinamas vandeniui nuleisti. Išilgai kampų tinkleliai sujungiami glaudžiai, o jie užleidžiami ne mažiau 100 mm vieną ant kito. Sandarinimo juosta naudojama po palangėmis.

Šilumą izoliuojančių plokščių paviršiaus armavimui - stiklo pluošto tinklelis su stiklo pluošto armavimo tinkleliu. Armavimo sluoksnis klojamas ant cokolio profilio, o po sukietėjimo nupjaunamas mentele. Kampuose tinklelis dedamas iki plastikinio kampainio. Prieš galutinę fasado apdailą paviršius gruntuojamas gruntiniais dažais arba impregnavimo gruntais. Fasado apdailos sluoksniui naudojamos lauko darbams skirtos dekoratyvinio tinko rūšys. Polistirolu apšiltintą paviršių galima apdailinti plytelėmis. Nerekomenduojama apklijuoti plytelėmis mineralinę vatą apšiltintą fasadą, kadangi vata pasižymi garų pralaidumu, o plytelės praktiškai garų nepraleidžia ir užkerta kelią vandens garams pasišalinti.

Įtrauktos technologinės kortelės ir jų taikymas

1. Technologinė kortelė skirta polių įrengimui CFA technologijoje ir įprastu gręžimo būdu.
2. Technologinė kortelė skirta mūro darbams (silktiniai blokeliai, keraminiai blokeliai, akyto betono blokeliai, plytų mūras).
3. Technologinė kortelė skirta fasado šiltinimui (EPS, akmens vata).
4. Technologinė kortelė skirta fasado apdailos įrengimui (fibrocementinė plokštė, dekoratyvinis tinkas, klinkerinės plytelės).
5. Technologinė kortelė skirta stogo šiltinimui (EPS, akmens vata, PIR).
6. Technologinė kortelė skirta langų montavimui (mediniai ir plastikiniai langai).
7. Technologinė kortelė skirta stogo beasbesčio šiferio lakštų montavimui ir stogo plieninių lakštų montavimui.
8. Technologinės kortelės ir jų eiliškumas bei montavimo schemos pateikiamos detaliai.

Nagria ir galutinis tikslas

Technologinė kortelė skirta aliuminio konstrukcijų - fasadų montavimo darbams daugiabučiame gyvenamajame name, Gedimino prospekte 47. Ji apima aliuminio ir projekto vykdymo priežiūrą, darbų nuoseklumą, kokybės kontrolę ir darbų saugą. Fasado šiltinimas - tai procesas, kuriame svarbu ne tik naudoti kokybiškas medžiagas, bet ir suprasti, kaip jos sąveikauja tarpusavyje, kaip turėtų būti montuojamos ir kaip apsaugoti apšiltintą fasadą nuo aplinkos poveikio. Vengiant dažniausiai pasitaikančių klaidų ir pasirenkant tinkamas medžiagas pagal konkrečius poreikius, galima pasiekti ne tik puikų energinį efektyvumą, bet ir išvengti papildomų išlaidų ateityje.

Ši tehnologinė kortelė padeda užtikrinti, kad aliuminio konstrukcijų - fasadų montavimas būtų atliekamas laikantis nuoseklių etapų, su aiškiomis sąnaudomis ir kokybės kontrolės reikalavimais. Ji apima visus svarbiausius aspektus - nuo paruošiamojo darbo iki galutinės apdailos, su akcentu į šilumos taupymą, patvarumą ir saugumą.

Prie jų pridedama šie svarbūs užrašai: pastoliai turi būti montuojami ant tvirto pagrindo, o pagrindas turi būti lygus; tarp fasado rėmo ir angokraščių paliekami tarpai; tarpai sandarinami vienkomponentėmis poliuretano putomis; plokštės turi būti klijuojamos nuosekliai nuo apačios į viršų; kampuose tinklelis dedamas iki plokštės briaunos; įkaltos smeigės laikosi tvirtai ir jų ilgis atitinka gamintojo nurodymus. Prieš klijuojant ir montuojant sąlygų ir medžiagų derinimas yra būtinas siekiant išvengti šalčio tiltelių ir užtikrinti ilgaamžiškumą.
