Vienasluoksnių ir daugiasluoksnių tarpbutinių masyviųjų sienų garso izoliacijai gerinti ypač efektyvios yra karkasinės konstrukcijos su akustiškai nestandžiomis apkalomis. Tokios konstrukcijos efektyvios tiek tiesioginio garso, tiek garso perdavimo šoniniais aplinkkeliais mažinimui. Karkasinė konstrukcija su masyviąja siena sudaro sistemą „masė-spyruoklė-masė“.

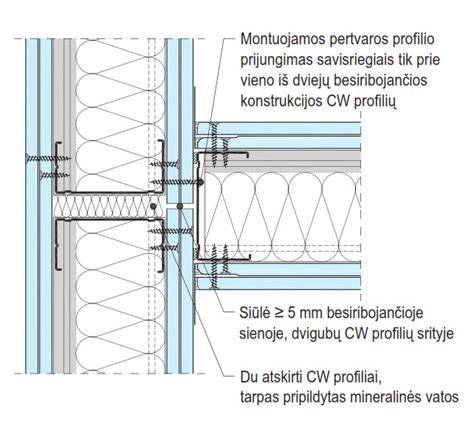

Garsą izoliuojančių konstrukcijų karkasas
Garso izoliacijos pagerėjimas priklauso būtent nuo karkasinės konstrukcijos sandaros. Garsą izoliuojančių konstrukcijų karkasas įrengiamas metalinius profilius užpildant mineraline vata ir prie jų prisukant gipso kartono plokštes.
Esamos pertvaros garso izoliacijos pagerinimas
Garso izoliacijjos pagerėjimas priklauso nuo pasirinktos gipso kartono plokštės rūšies bei įrengtos apkalos storio, o optimalus rezultatas pasiekiamas laikantis šių principų: karkasinės konstrukcijos nuo masyviosios sienos maksimaliai atskiriamos įrengiant laisvai stovinčias apkalas arba tvirtinant konstrukcijas naudojant taškines apkalos jungtis su garsą izoliuojančia tarpine, pvz., Direktschwingabhanger. Apkalos naudojamos specialios garsą izoliuojančios gipso kartono plokštės, tokios kaip Blue ir Silentboard. Didesnis ertmės plotis ir didesnė plokštės masė padės pasiekti geresnių gaso izoliacijos reikalavimų. Ertmė užpildoma atvirų porų izoliacine medžiaga, pvz., mineraline vata. Vengiama naudoti izoliacines medžiagas su uždaromis poromis, pvz., stiroporą (EPS, XPS), poliuretaną (PUR) ir pan. Nesandarumas veikia kaip oro kanalai, pro kuriuos oru sklindantis garsas gali patekti iš vienos patalpos į kitą, neprarasdamas energijos. Todėl nesandarumas gali gerokai sumažinti garso izoliacijos efektyvumą. Nesandarių sienų paviršius padengiamas tinku. Rozetės ir jungiklių lizdai izoliuojami papildomai.
Laivai stovinčios sienos apkala
Įrengiant laisvai stovinčias apkalas, laikomasi nurodyto konstrukcijos montavimo aukščio. Taškiniu būdu tvirtinamos konstrukcijos gali būti montuojamos didesnio aukščio. Atstumas tarp apkalos (plokščių) ir esamos sienos turėtų būti ne mažesnis kaip 40 mm.
Garso perdavimo būdai
Esant garso perdavimui iš vienos patalpos į kitą, greta tiesioginio garso perdavimo per atskiras konstrukcijines dalis visada reikia atsižvelgti ir į garso perdavimą per besiribojančias konstrukcines dalis: sienas, lubas, grindis.
- Garso perdavimas per pertvarą - per atviras angas ar paviršiaus nesandarumus; susilpninta sienos konstrukcija, įmontuojamos dėžutės/ nišos, lizdai, nesandarios siūlės.
- Garso perdavimas per grindis ir lubas - per ištisines sijas, lengvąsias pakabas;
- Garso perdavimas išilgai sienos - per sieną arba jos apkalą; per jungčių siūles; per įtempiamą šilumos izolacijos sluoksnį arba fasadą.
- Garso perdavimas išilgai konstrukcinės dalies - kolonos, sijos, vandentiekis, šildymo vamzdis, kabelių kanalai.
Masyvios sienos apkala
Sienų apkala su tiesioginiu tvirtinimu, kuriai naudojami CD profiliai, tiesioginio tvirtinimo detalės su gumine tarpine ir Blue plokštės. Viengubas CD profilių karkasas. Taškinis tvirtinimas Direktschwingabhanger, maks. atstumas 1500 mm. Dviejų sluoksnių Blue gipso kartono plokščių danga. Ertmė užpildoma izoliacine medžiaga, kurios savitoji izoliacija turi būti ≥ 5 kPa•s/m² (pvz., stiklo vata, ~15 kg/m²). Sienos aukštis iki 10 m. Ertmės gylis ≥ 42 mm.
Laivai stovinčios sienos apkala
Viengubas CW profilių karkasas. Dviejų sluoksnių Silentboard gipso kartono plokščių danga. Ertmė užpildoma izoliacine medžiaga, kurios savitoji orinė varža ≥ 5 kPa•s/m². Sienos aukštis iki 6,90 m. Ertmės gylis ≥ 60 mm.
APKALOS STORIO SKAIČIAVIMAS
Apkalos storio skaičiavimas naudojant CD profilius ir gumine tarpine. Pavyzdžiai nurodo konstrukcijos storio nustatymą. Sluoksniai ir matmenys rodo skaičiuotuvas, kuris parodo reikalingą storį.
Laivai stovinčios sienos apkala - montavimo įrankiai
Perimetriniai UW profiliai, CW profiliai, sandarinimo juostos Dichtungsband ir Trennwandkitt, skiriamoji juosta Trenn-Fixx, gipso kartono plokštės Blue, DiamondSchrauben XTN, Uniflott glaistas, Kurt siūlių armavimo juosta, Tiefengrund gruntas, mineralinė vata TP115, Kantenhobel, Raspl hobelis, elektrinis suktuvas, Schraubgriffspachtel glaistiklis. Visas medžiagas paruoškite iš anksto, laikykitės technologijos per vieną darbo dieną.
1 žingsnis: konstrukcijos planavimas
Būtina iš anksto suplanuoti: garso izoliacijos reikalavimai sienos apkalos konstrukcijai, apkalos aukštis, ar bus montuojami jungikliai ar kištukiniai lizdai. Pasirinkimų gaminiai ir montavimo aukščių derinimas su W61.lt statybiniu bukletu.
2-3 žingsniai: paruošimas ir kontūravimas
Apkala turi būti sumontuota nuo grindų iki lubų. Jei buvo sumontuotos gipso kartono lubos, dalį jų reikia pašalinti. Montuojant priešais atskiras dalis, pradėkite nuo atskirų konstrukcinių dalių. Jei grindys nėra lygios, jas sureguliuokite sandarinimo priemonėmis. Tarp esamos sienos ir apkalos palikite ≥10 mm tarpą.
4-6 žingsniai: profilių montavimas
Ant UW profilio nugarėlės klijuokite Dichtungsband. Perimetrinį profilį pritvirtinkite prie grindų ir lubų; atstumas tarp taškų ≤100 cm (iki 3 m aukščio) arba 50 cm (aukščiui >3 m). Vertikalieji CW profiliai įstatomi į UW gulekšnius, laikomi laisvai. Atstumas tarp profilių laikomas tiksliai. Perimetriniai profiliai neturi liestis su esama siena - ≥10 mm tarpas.
7-9 žingsniai: izoliacijos ir plokščių montavimas
Skiriamosios juostos klijavimas; sumontuojamas mineralinės vatos sluoksnis, storis priklauso nuo profilio pločio. Gipso kartono plokštės montuojamos su savaiminiais varžtais, atstumas priklauso nuo sluoksnių skaičiaus ir plokštės storio; minimalūs atstumai nuo krašto, laikantis technologijų, užtikrina tinkamą glaistymą. Pabaigoje tikrinamos jungtys ir plokščių tvirtinimas.
Fasado armavimas ir jos svarba
Fasado armavimas yra konstrukcinis pastato išorinių sienų stiprinimo metodas, kai į sienų masyvą integruojami metaliniai, stiklo pluošto ar bazalto pluošto strypai. Išorinis fasadas montuojamas ant paruošto paviršiaus; vidinis fasado armavimas integruojamas statybos etape. Armavimo tipai - nerūdijantis plienas, stiklo pluoštas ar bazaltas. Drėgnoms vietovėms renkantis medžiagas visada būtina rinktis nerūdijančias rūšis, o plieninę armatūrą naudoti su apsaugine danga. Plytų fasadams dažnai reikia kalkinio skiedinio, o istoriniams pastatams - tinkamus sprendimus, kadangi cementas gali pažeisti senąją plytą.
Standartinis atstumas tarp strypų gali būti 10-15 cm istoriniuose pastatuose; tai didina atsparumą virpesiams ir smūgiams. Fasado armavimas nėra tik dekoratyvinė dalis - jis užtikrina ilgaamžiškumą, apsaugo nuo įtrūkimų, drėgmės ir mechaninių pažeidimų. Po planavimo ateina įgyvendinimas: horizontalių armatūros diržų įrengimas virš ir žemiau langų angų, tvirtinimo prie grindų ir stogo, užtikrinant stabilumą. Taip pat būtina paruošti dokumentaciją ir pastato techninį pasą, o fasado armavimo sprendimus derinti su konstruktoriumi.
Ventiliuojami fasadai
Ventiliuojamas fasadas - tai daugiakomponentė apdailos sistema, kuri užtikrina tarpą tarp išorinės apdailos ir pagrindinės sienos, leidžia orui cirkuliuoti ir sumažina drėgmės riziką. Sistema susideda iš tvirtinimo sistemos, šilumos izoliacijos, oro tarpo ir išorinės apdailos. Ventiliuojami fasadai gali būti iš keraminių plytelių, stiklo pluošto, kompozitinių plokščių ar natūralaus akmens, priklausomai nuo architektūrinių poreikių. Montavimas vyksta ant laikiklių, kurie sukuria oro tarpą tarp apdailos ir sienos, kas užtikrina vėdinimą ir ilgaamžiškumą.
Ventiliuojamo fasado privalumai ir trūkumai
Privalumai: gera šilumos ir garso izoliacija, lengvesnė asmeninė priežiūra, moderni estetika, apsauga nuo išorinių veiksnių. Trūkumai: didesnės pradžios išlaidos, reikalauja reguliarios priežiūros, ypač oro grotelių ir plokščių patikros. Kaina Lietuvoje priklauso nuo medžiagų kainų, pastato dydžio, sudėtingumo ir pasirinkto rangovo. Medžiagų kaina, izoliacijos kokybė, didesnis pastato plotas ir sudėtingumas gali didinti išlaidas. Ventiliuojamų fasadų priežiūra apima plovimą, oro tarpo valymą nuo lapų ir dulkių, tvirtinimo elementų patikrinimą, įtrūkimų ir drėgmės patikrinimą, sniego ar ledo kaupimosi prevenciją.
Reglamentavimas ir sertifikatai
Ventiliuojamų fasadų įrengimas Lietuvoje reglamentuojamas statybos normomis, kurios nustato medžiagų kokybę, montavimą ir saugą. Namai su ventiliuojamais fasadais pasižymi ilgaamžiškumu, energiniu efektyvumu ir modernia estetika, gali būti tiek gyvenamieji namai, tiek daugiabučiai ar komerciniai pastatai.
Stiklo fasadai
Stiklo fasadai yra madingi, suteikia pastato korpusui lengvumo ir vizualinį patrauklumą. Jie turi aukštą ilgaamžiškumą, nereikalauja ypatingos priežiūros, o konstrukcijos dėka atsparūs oro sąlygoms. Už stiklinio fasado slypi šiuolaikinės technologijos: dviejų kamerų stiklo paketai su inertinėmis dujomis, putplasčio izoliatoriai ir kompoziciniai atstumų rėmeliai sumažina šilumos nuostolius. Ypatingai svarbu subalansuoti šilumos izoliaciją, lengvą plokščių montavimą ir mechaninį atsparumą.
Yawal sprendimai fasadams
„Yawal“ siūlo konstrukcinius fasadus, kuriuose gali būti montuojami langai, fasado žaliuzės ar įrengta efektyvi ventiliacija. Sistemos gali būti visų RAL spalvų (matinio, struktūrinio ar satino atspalvio). Energijos taupymas glaudžiai susijęs su šilumos izoliacija; neteisingas sprendimas gali lemti per didelį vasaros įšilimą ar žiemos atvėsimą. Tiksli fasado šilumos izoliacija priklauso nuo profiliuose esančių putplasčio izoliatorių ir dviejų kamerų stiklo paketų.
Žiemos sodai ir aplinka
Sodri žaluma, auksiniai lapai, pasakiškas baltumas - tai efektai, kuriuos galima pasiekti įterpiant žiemos sodą į namo projektą ar įrengiant jį jau esamame pastate. Oranžerijos dėka namas pagražėja ir tampa patrauklesnis visus metus. Žiemos sodams naudojama aliuminio profilių konstrukcija su šilumos skyrikliais, užtikrinanti gerą izoliaciją ir saugumą. Aliuminio konstrukcijos pasižymi stabilumu, o stiklas užtikrina atsparumą įsilaužimui. Montavimui rekomenduojama naudoti siūlomas žiemos sodų sistemas, kurios gali būti iš visų RAL spalvų. Bendrovė teikia individualius projektus, atsižvelgiant į klientų poreikius.
Ką verta žinoti renkant fasado darbus
Kiekvienas projektas reikalauja individualaus požiūrio, dėl to būtina turėti pastato techninį pasą ir projektinę dokumentaciją. Fasado armavimas reikalauja kvalifikuoto specialisto įvertinimo; teisinga medžiaga ir tinkamas skiedinys ilgaamžiškumui. Seisminiams statybos reikalavimams reikia griežtai laikytis projektų reikalavimų. Kaina Lietuvos rinkoje svyruoja 15-40 eurų už kvadratinį metrą, o vidutinio dydžio namui darbai trunka 3-7 dienas. Į sąmatą būtina įtraukti 15-20 % rezervą. Renkantis rangovus, palyginkite bent tris pasiūlymus, atkreipkite dėmesį į medžiagų kokybę ir garantijas, taip pat į darbų sezoniškumą - pavasaris ir ruduo laikomi tinkamiausiais laikotarpiais. Prieš darbų pradžią pasikonsultuokite su konstruktoriumi ir patikrinkite armatūros įtvirtinimo tvirtumą.
Kas geriau: putplastis ar vata??? Architekto komentaras.
Stikliniai fasadai ir jų pritaikymas moderniuose namuose dažnai derinami su šilumos izoliaciją užtikrinančiais sprendimais. Dėl to, rinkdamiesi fasado sprendimus, reikėtų įvertinti estetiką, techninį tinkamumą, ilgaamžiškumą ir energinį efektyvumą.
