Vien a iš elektros instaliacijos namuose ir bute galimybių yra elektros laidų įrengimas grindyse savo rankomis. Šis kabelio klojimo iš paskirstymo skydelio metodas naudojamas ne visiems. Laidų saugumas. Pelningumas. Prieštaringai vertinamas klausimas yra dėl didelių pinigų sumų, skirtų elektros laidų įrengimui grindyse, ir, priešingai, šios idėjos pelningumo. Pliusai apima reikšmingą kabelio taupymą, kaip jis nebus ištemptas aplink kambario perimetrą (palei sienas iš vienos į kitą), bet po lygintuvu, palei trumpiausią kelią į lizdus ir jungiklius, kaip parodyta nuotraukoje. Elektros darbo lengvumas. Išskyrus liejamus lygintuvus, nereikia nieko daryti sudėtinga. Laidų taisymo ir keitimo sudėtingumas. Jei nutrūksta grandinė (dėl graužikų, santuokos ar diegimo pažeidimų), problemos vietos rasti negalima.
Yra dvi situacijos, kai patartina montuoti laidus grindyse. Pirma, jei nusipirkote butą naujame pastate. Antroji situacija yra aktualesnė. prie elektros instaliacijos montavimas mediniame name turite pasirinkti: arba atlikti retro laidus, kurio kaina yra daug didesnė. Arba atlikite kabelių parinkimą specialiais kabelių kanalais, kurie nelabai papildo medinių privačių namų interjerą. Taigi, mes priėjome prie svarbiausios straipsnio dalies, kurioje mes jums pasakysime, kaip patys atlikti elektros instaliaciją grindyse.
- Po betoniniu lygintuvu kabelis klojamas gofruotame arba plieniniame vamzdyje, pastarasis variantas ypač tinkamas laidų įrengimui po medinėmis grindimis. Bet kokiu atveju geriausias sprendimas apsaugai nuo uždegimo ir nuo graužikų yra plieninis vamzdis. Grindyse neturėtų būti jokių posūkių. Visi elektros laidų jungtys turi būti jungiamosiose dėžėse, vedančiose virš grindų. Jei šios taisyklės neįmanoma įvykdyti, padarykite jungiklio dėžę su patikrinimo dangteliu grindyse.
- Klojant laidą grindyse, gofruotė turi būti užpildyta ne daugiau kaip 35-40%, remiantis PUE 2.1.61 p. Jei nuspręsite laidus atlikti ant medinių grindų, jums nereikia to daryti tiesiai ant atsilikimų. Atsižvelgdami į šias taisykles ir taisykles, galite lengvai atlikti saugų laidų klojimą po grindimis. Procedūra gali būti skirtinga: arba jūs pirmiausia sukuriate vamzdžių tinklą, į kurį jūs prailginsite laidą, arba iš karto įdiegsite maršrutus su kabeliu viduje.
- Svarbiausia, apsvarstykite svarbų dalyką - prieš pilant betoninę lygintuvą ar įdaro lentas ant rąstų, patikrinkite, ar paruoštas elektros tinklas yra naudojamas multimetru trumpas sujungimas ir uolos. Tai viskas, ką norėjau jums pasakyti apie tai, kaip savo rankomis padaryti elektros laidus grindyse.
- Kaip matote, šis laidų variantas turi ir privalumų, ir trūkumų. Turinys: Elektros įvadas lauke, Skirstomasis elektros skydelis ir vidaus instaliacijos kabeliai, Mažiausi leistinieji laidų ir kabelių skerspjūviai, Kabelių degumo klasės, Elektros instaliacijos tiesimo būdo parinkimas, Paskirstymo-montavimo dėžutės, Sienų štrobavimas, Elektros rozečių ir jungiklių montavimo aukštis, KNX kabelis - patogiam namo valdymui, Jungikliai, rozetės, perjungikiai.
Skirstomasis skydelis ir vidaus instaliacijos kabeliai
Žinant elektros prietaisų kiekį, suplanuojamas skirstomojo skydelio dydis, jis parenkamas pagal numatytos įrangos ir kabelių kiekį. Skirstomasis skydelis parenkamas pagal elektros prietaisų ir jungiamų laidų, automatinių jungiklių, nuotėkio relių kiekius. Rekomenduojama palikti rezervinės vietos, jei ateityje atsirastų naujų prietaisų. Kiekvienam įrenginiui ar jų grupei numatoma reikalingo nominalo apsauga - automatinis jungiklis, kurie turi būti skirstomajame skydelyje. Taip pat skirstomajame skydelyje rekomenduojama sumontuoti vienfazes ir trifazes nuotėkio reles, skirtus apsaugai nuo elektros srovės drėgnose patalpose. Šiose patalpose esantys elektros prietaisai turi būti maitinami per nuotėkio relę. Srovės nuotėkio relės gali būti keturių ar dviejų modulių. Trifazė nuotėkio relė gali aptarnauti keletą įrenginių. Visa tai turi būti numatyta elektros projekte, jei jo nėra, profesionalūs elektrikai parenka patys. Tačiau visgi saugiau yra turėti elektros instaliacijos projektą.
Vartotojams, rekomendacijos kabeliams ir laidams
Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jei namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia. Sklandžiai veikianti automatikos sistema priklauso nuo tinkamo kabelių skerspjūvio.
Mažiausi leistinieji laidų ir kabelių skerspjūviai: 1,5-2,5 mm2 (apšvietimas), 2,5 mm2 (kištukiniai lizdai). Esant didesniems įrenginiams, reikia atskiro ištisinio kabelio nuo skirstomojo skydelio iki prietaiso.
Kabelių degumo klasės
Paskirstymo-montavimo dėžutės ir kabeliai priskiriami pagal degumo klase; viršelyje nurodomi A/B/C/D/E/F su papildomomis s/d/a žymėmis. Behalogeniniai kabeliai rekomenduojami dėl mažesnių dūmų ir be rūgščių išskyrų degimo metu. Paskirstymo-dėžutėse būtina atsižvelgti į degumo klasę ir naudoti tinkamas izoliacines medžiagas.
Paskirstymo-montavimo dėžutės ir sienų štrobavimas
Paskirstymo - montavimos dėžutės buvo naudojamos tam, kad jose būtų galima sujungti laidus ir paskirstyti elektros energiją į reikiamus taškus. Šiuolaikinėje instaliacijoje sujungimai daromi arba skyde, arba potinkinėse dėžutėse už kištukinių lizdų. Naujos statybos mūriniuose namuose daug vietos sutaupo sienų štrobavimas. Sienų štrobavimas leidžia paslėpti laidus gipskartonio plokštėse, profiliuose ar kitose konstrukcijose.
Elektros rozečių ir jungiklių montavimo aukštis

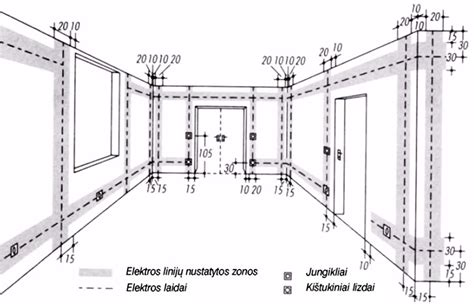

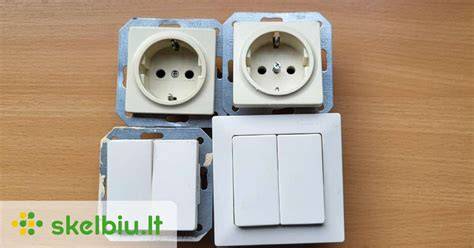

Jungikliai, rozetės ir atšakos dėžutės turi būti įrengiami instaliacijos zonose. Jungiklius rekomenduojama įrengti 105 cm arba 115 cm aukštyje nuo grindų (kaip nurodo atitinkamos taisyklės), o rozetes - 30 cm ir 115 cm aukštyje nuo grindų. Įrengiant didelės galios įrangą (2 kW ir daugiau), būtina atskira grandinė nuo skirstomojo skydelio iki prietaiso.
Rozečių aukštis turi būti parenkamas atsižvelgiant į įrangos išdėstymą: pavyzdžiui, įkraunamam dulkių siurbliui rozetės aukštis apie 30 cm nuo grindų gali būti patogus sprendimas.
Vidaus ir išorės projektai
Prieš apdailą būtina parengti elektros instaliacijos projektą, ar bent planą. Elektros planas vidaus patalpose priklauso nuo interjero projekto: jungiklių ir rozetėių vietos turi būti ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt. Ir už lauko apšvietimą bei rozetes turi būti atsakinga užtikrinti tinkamą išvedžiojimą. Vidaus elektros instaliacijos projektas turėtų būti sudarytas atsižvelgiant į interjero planą, o papildomi projektai gali būti telekomunikacijų, apsaugos ir vaizdo kamerų sprendimai.
Grįžtant prie pagrindų: žiedinis maitinimo kontūro principas
Elektros instaliacijos pagrįstos žiediniu principu: nuo maitinimo šaltinio elektros srovė keliauja link elektros prietaiso, o tuomet keliauja atgal kitu laidu. Srovės įžeminimas išlieka svarbus nes tai užtikrina saugų šaltinį dėl greito srovės sugrįžimo į žemę, kai įvyksta gedimas. Žemė (PE) drąsiai laikoma geresniu laidininku daugelyje situacijų, todėl įžeminimo laidai yra būtini.
Saugumo kontekste svarbu žinoti, kaip teisingai parinkti kabelius, atsižvelgiant į apkrovą, įtampą ir fazių skaičių jūsų objekte. Pavyzdžiui, 1 kW apkrovai dažnai skaičiuojama apie 1,57 mm2 gyslos skerspjūvio, o didesniems įrenginiams - atskirų kabelių dydžiai ir atskiros grandinės. Taip pat būtina suprasti, kad ilgaamžiškumui ir saugumui įtakoja pasirinkta kabelio medžiaga (varinis vs aliuminis) ir izoliacijos būklė.
Ar galima laidus kasti grindyse pačiam?
Taip, galima, tačiau būtina laikytis visų rekomendacijų dėl atsparumo ugniai, graužikams, nuolatinio patvarumo ir saugumo. Be to būtina patikrinti planą ir iš anksto numatyti, kur bus išvedžiamos rozetės, jungikliai, ir kur bus skydai. Kai kurios užduotys gali pareikalauti profesionalų pagalbos, ypač kai reikia patikrinti sistemą multimetru ir įtvirtinti įžeminimo sistemas.
