Tinkamas elektros kabelių ir automatinių išjungėjų parinkimas yra kritiškai svarbus saugiai ir efektyviai elektros instaliacijos sistemai. Naudodami šias lenteles galėsite tiksliai nustatyti reikiamą kabelio skerspjūvį ir automatinio saugiklio nominalą tiek vienfazėms (220V), tiek trifazėms (380V) elektros sistemoms.
Kaitinimo ir degimo saugumo pagrindai
Įvadinio automato max. Įvadinio automato max. Kabelio skerspjūvis parenkamas pagal tris pagrindinius kriterijus: numatytą elektros apkrovą (galią kW), linijos ilgį ir įtampą (220V arba 380V). B tipo automatiniai išjungėjai skirti apšvietimo sistemoms ir bendram buitiniam naudojimui, jie išsijungia esant 3-5 kartų viršijančiai vardinę srovę. Didesnį saugumą užtikrina tinkamas kabelio skerspjūvio ir laidininko medžiagos pasirinkimas.
Variniai kabeliai turi geresnį elektros laidumą, todėl to paties skerspjūvio varinis kabelis gali išlaikyti didesnę apkrovą nei aliuminis. Varis taip pat yra lankstesnis, ilgaamžiškesnis ir atsparus korozijai. Elektros instaliacijos darbus Lietuvoje turi atlikti kvalifikuoti ir sertifikuoti elektros instaliacijos specialistai. Po darbų būtina atlikti elektros įrenginių patikrinimą ir gauti patikrinimo aktą.
Įtampa ir paskirtis
220V (vienfazė) įtampa naudojama įprastai buitinei technikai ir apšvietimui privačiuose namuose. 380V (trifazė) įtampa naudojama pramoniniams įrenginiams ir ten, kur reikia didelės galios. Jei turite klausimų, maloniai kviečiame kreiptis į ELVAPRO specialistus. Profesionalus schemos generatorius su RCD grupėmis, trifazėmis grandinėmis ir automatiniais jungikliais.
Inžineriniai projektai ir kabelių konstrukcijos
Elektros energija reikalinga visuose pastatuose, gyvenamuosiuose ir negyvenamuosiuose, įvairiuose pastato taškuose. Kad elektra pasiektų visas reikiamas vietas, įrengiamas elektros inžinerinis tinklas, kuris ir vadinamas elektros instaliacija. Ją sudaro laidų, kabelių, jų tvirtinimo elementų, laikančiųjų, apsauginių konstrukcijų ir detalių visuma. Elektros instaliacija gali būti atvira ir paslėpta. Paslėptoji instaliacija yra paprastai naudojama dėl saugumo ir laidų matomumo.
Atsižvelgiant į projektų mastą, vidaus elektros instaliacijos projektą turi parengti elektrotechnikos projektuotojai, didesniuose objektuose taip ir vyksta. Mažesniuose objektuose, ypač individualiuose namuose, elektros taškų vietas nurodo architektas ar interjero dizaineris, o instaliuojantys elektrikai juos įrengia. Profesionalai parengia ne vieną vidaus instaliacijos projektą - tai elektrotechnikos, telekomunikacijų, gaisro aptikimo ir signalizacijos, apsaugos ir vaizdo stebėjimo, atskirų inžinerinių sistemų valdymo projektai ir kt.
Laisvė rinkai: kabelių pasirinkimo kriterijai
Laidų ir kabelių izoliacija ir izoliacinis apvalkalas gali būti iš PVC arba XLPE. Skiriasi įšilimo temperatūros reikalavimai - XLPE laidininkų gyslos temperatūra gali būti iki +90 laipsnių C, o PVC iki +70 laipsnių C. Saugiausia yra XLPE izoliacija, nors PVC laidų ir kabelių izoliacija taip pat nėra draudžiama. Halogenų neturintys kabeliai (HF, LSZH, LS0H ir pan.) pasižymi mažesniu dūmingumu ir mažesniu nuodingų dujų išsiskyrimu gaisro metu. Tvirtinant kabelius svarbu rinktis žinomo gamintojo produkciją, kad būtų užtikrintas kokybės ir degumo klasės vieningumas.
Draka kabelių pavyzdžiai rodo, kad kokybės standartai nėra tik žodis - gamybos standartai aiškiai nurodomi ant kiekvieno gaminio. Behalogeniniai (HF) kabeliai su dažnai sutinkamomis santrumpomis LSZH, LS0H, LSFH, 0HLS ar ZHFR suteikia pagerintą saugumo balansą tarp degumo ir dūmingumo. Halogenų išsiskyrimas PVC apvalkale gali būti žalingas žmogaus sveikatai ir elektronikai, todėl behalogeniai kabeliai tampa vis patrauklesni statybų akcentuose, kur svarbus tiek saugumas, tiek komfortas evakuacijoje.
Degumo klasės ir jų taikymas

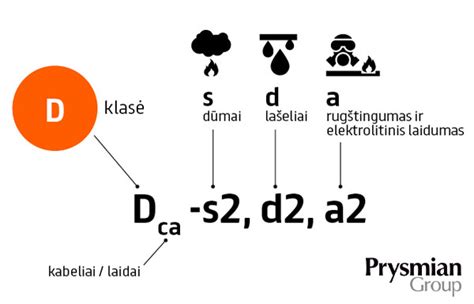

Europoje kabeliai yra klasifikuojami pagal degumo klasę, dūmingumą ir kitus gebėjimus išsilaikyti ugnies poveikyje. Lietuvoje dažniausiai naudojama Dca klasė visuomeniniuose pastatuose, o kai kuriose vietose - Cca s1 d1 a1. Nustačius rizikos lygius pastate, gali būti taikomos skirtingos degumo klasės evakuacijos takams, koridoriams, vestibiuliams ir pan. NETA inicijuotos prievolės įvedė naujesnius standartus, kuriuose Kabeliai skirstomi į Euroklases (A, B, C, D, E, F) su papildomais parametrais (s, d, a). Pagrindinis tikslas - užtikrinti saugumą gedimo atveju ir sumažinti dūmų bei nuodingų medžiagų išsiskyrimą.
Behalogeniniai kabeliai dažnai priskiriami Bca, Cca, Dca klasėms, nes halogenai gaisro metu kenkia sveikatai ir didina pavojų evakuacijai. Degimo klasės privalo būti nurodomos techninėje dokumentacijoje ir laikomasi jų įrengiant pramonės, gyvenamųjų ir komercinių objektų instaliacijas. Lietuvoje galioja Spr reglamentas ir EN 50575:2014, kuris įvardija kabelių degumo klasifikavimą ir reikalavimus.
Naujausios priemonės gaisro saugai ir kabelių apsauga
Priešgaisrinės priemonės elektros kabeliams apima trumpalaikius, ilgalaikius testus ir apsaugos dangas. Abliatyvinės dangos (pvz., Flammotect A) suteikia papildomą ugniatsparumą ir atidėja liepsnos plitimą bei apsaugo grandinę nuo išorės poveikio. Plokštės (pvz., Promatect LS) uždengia kabelius, o audiniai teikia papildomą apsaugą. Nuo 2017 metų galioja naujos taisyklės, kurios apima visus kabelius su apvalkalu - tai padidina saugumą visuomeninėse patalpose ir pramonės objektuose.
Naujojo reglamento privalumai atsispindėjo įmonių praktikoje: kabelio degumo klasės tampa aiškios, o projektavimo ir rangovo darbai - sklandesni. Kabelių degumo klasės bei jų taikymas remiasi EN 50575, EN 60332-3-22, EN 50200 ir kitais reikalavimais, užtikrinančiais, kad objektai būtų saugūs ir atitiktų ES standartus.
CableApp - pagalba planuojant kabelių išdėstymą
Elektrifikacijos planavimo procese svarbu pasirinkti tinkamą montavimo būdą: ant kabelių kopėčių, lubų ertmėse, mūre ar uždarose kanalose. CableApp interaktyvioji programa leidžia įvesti pastato tipą, montavimo būdą, įtampą, galią ir linijos ilgį. Programa pateikia rekomenduojamą skerspjūvį ir galimą metinę ekonomiją už elektrą, taip pat įsivaizduoja anglies dioksido išsiskyrimo sumažėjimą. Lietuvoje programa populiaresnė nei Latvijoje ir Estijoje, ir ją galima naudoti per cableapp.com arba Google Play / App Store.
Dažniausios klaidos ir kaip jų išvengti
- Kabelis „pagal jausmą“: neatsižvelgiama į skaičiavimus, apkrovos pokyčius ir ilgio įtaką.
- Ilga linija be kompensavimo: ilgas kabelis didina įtampos nuostolius - reikia didesnio skerspjūvio ar trumpesnių atkarų.
- Neteisinga apsauga: automatiniam jungikliui turi saugoti kabelį, o ne prietaisą.
Dažniausiai užduodami klausimai
- Ar galima 6 kW įrenginiui naudoti 2,5 mm² kabelį? Ne, tai pavojinga. Būtinas bent 4 mm² kabelis ir atitinkamas 25A automatinis jungiklis.
- Kodėl negalima didinti amperažo automato vietoje didesnio skerspjūvio kabelio? Automatinių jungiklių tikslas yra saugoti kabelį, o ne prietaisą; per didelis apkrova gali sukelti laidų įkaitimą.
- Ar visada verta rinktis storesnį kabelį? Storesnis kabelis sumažina nuostolius, bet gali būti brangesnis ir sunkiau montuojamas - reikia subalansuoti saugumą ir ekonomiškumą.
- Kada verta rinktis aliuminį kabelį? Vidaus instaliacijoje aliuminis retai naudojamas dėl trapumo; jis svarbus tik lauko tinkluose ar pagrindiniuose įvaduose.
- Ar kabelio markė turi įtakos galingumui? Vario laidininkas turi gerą laidumą; izoliacijos tipas lemia montavimo vietą (bet ne pagrindinį galingumą).
Santrauka pagrindinių koncepcijų
Kabelių ir laidų skerspjūvis turi būti parenkamas atsižvelgiant į tinklo tipą, paskirtį, ilgio poveikį ir galingumą. Tinkamas skerspjūvis sumažina įtampos nuostolius, užtikrina saugią operaciją ir efektyvią energijos naudojimą. Pasirenkant kabelius svarbu laikytis degumo klasių reikalavimų ir naudoti behalogeninius kabelius, kai tik įmanoma, siekiant mažinti dūmus ir nuodingų medžiagų išsiskyrimą gaisro metu. Kabelių apsaugos ir priešgaisrinės dangos papildomai didina saugumą, o profesionalus projektavimas užtikrina, kad instaliacija atitiktų visus teisės aktus ir standartus.
Elektros kabeliai
Techninės detales ir standartai
Kabeliai ir laidai turi atitikti Lietuvos standarto LST EN 13501-6:2014 reikalavimus dėl degumo atsparumo, EN 50575 dėl kabelių degumo klasifikavimo, EN 60332-3-22 dėl gaisro bandymų, EN 50200 ir EN 50362 dėl ugniai atsparių kabelių parametrijų. Behalogeniniai kabeliai, kaip pvz., HF, LSZH, LS0H, dažnai žymimi trumpinimais ir turi mažesnį dūmingumą, tuo pačiu metu užtikrina pakankamą tilpties spindį. NS: priežiūra ir įrenginių patikrinimai yra būtini siekiant užtikrinti saugumą ir atitikti reglamentą.
NAUJI: kabelių degumo klasės ir Euroklasių sistemos įsigaliojo per pereinamąjį laikotarpį, todėl rinkoje dabar vyrauja aiškios klasifikacijos: Dca s2 d2 a2, Cca s1 d1 a1 ir Eca/Eca klausimai, bei galimybės naudoti Eca klasės kabelius tam tikrose patalpose. Kabelių pasirinkimas priklauso nuo pastato paskirties, evakuacijos takų rizikos lygio ir galimų gaisro scenarijų.
Šio straipsnio tikslas - suteikti išsamią, praktišką informaciją apie kabelių degumo klasifikavimą, jo įtaką projektavimui ir įrengimui, bei pristatyti įrankius ir metodikas, padedančias pasirinkti tinkamą skerspjūvį ir saugaus veikimo principus.
