Šiame straipsnyje pateikiamas išsamiu požiūriu apžvalga į elektros izoliacinę juostą: iš ko ji padaryta, kokios medžiagos ją sudaro, kokios savybės yra svarbiausios, kaip teisingai ją rinktis ir naudoti, taip pat kokie standartai ir naudojimo nuostatos taikomos šiai gamybai. Nagrinėjama tiek bendroji žinios bazė, tiek konkretūs praktiniai patarimai montavimui ir surišimui, kurie padės išvengti klaidų ir užtikrinti saugumą.
1. Elektros izoliacijos medžiagos - kas jos yra?
Elektros izoliacinės medžiagos yra įvairios ir gali būti organinės, neorganinės ar mišrios. Išvardytos dažniausiai naudojamos medžiagos: žėrutis, asbestas, marmuras, porcelianas, stiklas, siera; organinės - šelakas, derva, guma, medvilniniai verpalai, popierius, linas, viskozė; suteikiančios skirtingas savybes ir taikymus dažnai naudojamos izoliacijos dažais, vyniotiems kabeliams, plėvelėms, deriniuose su kitomis medžiagomis. Taip pat minimi kvarcas, stiklo pluoštas, stiklo audinys, kvarcas ir inžineriniai plastikai, kurie dažnai įtraukiami į sudėtines arba specifines izoliacines sistemas.
2. Dažniausiai naudojamos elektros izoliacinės medžiagos
Guangdžou Donghao izoliacinių medžiagų rinkoje dažnai naudojamos tokios - 3240 epoksidinė plokštė, epoksidinė plokštė, epoksidinis vamzdis; FR-4 plokštė; SMC plokštė; bakelitinė plokštė; difenilo eterio plokštė; silikoninė plokštė; šalto štampavimo plokštė; PC plokštė; PC saulės spindulių plokštė; akrilo plokštė; organinio stiklo plokštė; PVC plokštė; POM plokštė; PP plokštė; izoliacinis popierius, DMD/DM izoliacinis popierius, žėručio plokštės ir kiti inžineriniai plastikai. Taip pat pažymėta, kad yra įvairių tipų impregnavimo ir dervų sprendimai, kurie naudojami kaip pagrindas įvairioms plokštėms ir vamzdžiams.
3. Dažniausiai naudojamos izoliacinės medžiagos ir pagrindiniai naudojimo būdai
Izoliacinės medžiagos skirstomos pagal cheminę savybę į neorganines, organines ir mišrias. Neorganinės medžiagos dažnai naudojamos motorinių įrenginių, apvijų ir plokščių izoliacijai: žėrutis, asbestas, marmuras, porcelianas, stiklas, siera ir pan. Organinės medžiagos - šelakas, derva, guma, medvilniniai verpalai, popierius, linas, viskozė ir kt. - dažniausiai naudojamos izoliaciniams dažams, vyniojamoms vieloms dengti ir pan. Mišrios medžiagos deriniai taip pat randami moderniose izoliacijose. Be to, į nomenklatūrą įtraukiami akrilo, poliesterio plėvelės, PET plėvelės, poliimido plėvelės ir kiti polimerai, kurie užtikrina skirtingus atsparumo temperatūrai ir dielektrinius parametrus.
- Dielektrinis stiprumas ir įtampos atsparumas - svarbiausias rodiklis izoliacijai; turėtų būti aukštas, kad atlaikytų veikiančią įtampą be prasiveržimų.
- Terminis atsparumas - klasės (A, B, F, H ir kt.) nurodo maksimalią darbą temperatūrą; dažnai A klasė (105 °C) ir F/H klasės (aukštesnės nei 125 °C) yra dažnos pasirinkimo situacijose.
- Šilumos laidumas ir atsparumas drėgmei - užtikrina patikimą veikimą ilgą laiką.
- Mechaninis stiprumas ir apdorojimo patogumas - svarbu tiek montavimo metu, tiek galutiniam naudotojui.
4. Kas yra izoliacija ir ką ji daro?
Izoliacija yra medžiaga, kuri nelaidi elektros srove praeiti ir sukuria vientisą elektrinį barjerą tarp laidininkų bei jų aplinkos. Ji turi užtikrinti didelę izoliacinę varžą, atlaikyti įtampos stiprumą, gerą šilumos valdymą, atsparumą drėgmei ir mechaninį stabilumą. Be to, ji turi būti lengvai apdorojama ir atlaikyti aplinkos poveikį per ilgesnį laiką. Todėl izoliacinės medžiagos turi atitikti įvairius standartus ir naudoti patikimas žaliavas.
5. Iš ko gaminama elektros izoliacinė plokštė?
Priklausomai nuo paskirties, plokštės gaminamos iš skirtingų medžiagų: polivinilchlorido plokštė (PVC), epoksidinės dervos plokštė, popieriaus ofsetinė plokštė, medžiaginė guminė plokštė, bakelitinė plokštė, įvairių dervų plokštės, PET/plėvelės ir kt. Taip pat naudojamos impregnavimo plokštės ir kamštiniai skydeliai su skirtingų tipų chemine sudėtimi, priklausomai nuo galutinio taikymo reikalavimų.
6. Klasifikavimas pagal naudojimo sritis (JB/T ir GB standartai)
Pagal JB/T ir GB standartus izoliacinės medžiagos skirstomos į aštuonias dideles kategorijas, kiekviena kategorija turi numerį, o klasės kodas - pirmajame gaminio modelio skaitmenyje. Tai apima dažus, dervas ir klijus; impregnuotus pluošto gaminius; laminatus; plastiką; žėručio gaminius; plėveles, lipnias juostas ir sudėtinius gaminius; pluošto gaminius bei specialius izoliacinius skysčius. Kategorijų kodai ir jų potikslinimai sukuria nuoseklų sisteminį klasifikavimą ir modelių kūrimo metodiką.
- Dažai, dervos ir klijai.
- Impregnuotas pluoštas.
- Laminatai.
- Plastikai.
- Žėrutis.
- Plėvelės, lipnios juostos ir sudėtiniai gaminiai.
- Pluoštiniai gaminiai.
- Izoliaciniai skysčiai.
7. Kokia yra geriausia izoliacinė medžiaga?
Geriausia medžiaga yra ta, kuri užtikrina aukštą elektros arba šilumos izoliaciją, tačiau ji taip pat turi būti praktiška naudoti įprastose sąlygose. Šilumos izoliacijos klasė bei atsparumas karščiui svarbūs: kai apkrova kyla, būtina, kad medžiaga išlaikytų dielektrinį stiprumą ir nesusidėvi. Ankstyvosios izoliacijos medžiagos buvo natūralios, pvz., medvilnė ir šilkas, o XX a. pradžioje prasidėjo sintetinės izoliacinės medžiagos plėtra, kurios tapo pagrindu moderniai elektros inžinerijai, leidžiančiai kurti didelės talpos ir aukštos įtampos įrenginius.
8. Kas yra izoliacija?
Izoliacija - tai medžiaga, kuri nelaidi elektrai, t. y., neturi leidimo praeiti elektros srove ir sukuria apsauginį barjerą tarp laidininkų ar nuo aplinkos. Tai leis užkirsti kelią nuotėkio ir trumpųjų jungimų rizikai bei užtikrinti saugų įrenginių veikimą.
9. Iš kokių medžiagų gaminama elektros izoliacinė plokštė?
Izoliacinės plokštės gaminamos iš įvairių medžiagų, priklausomai nuo paskirties: PVC plėvelės, epoksidinės dervos, popieriaus, tekstilės (audinių), bakelito, stiklo pluošto, kvarco, organinių dervų ir kt. Paskyros pavyzdžiai: polivinilchlorido plokštės, epoksidinės dervos plokštės, popieriaus, bakelitinės plokštės, stiklo pluošto plokštės, akrilo plokštės, organinio stiklo plokštės, PET plėvelės, poliimido plėvelės, MC nailono plokštės, PA6 nailono strypai ir kt. Taip pat naudojamos izoliacinės dažai ir kiti papildomi komponentai.
10. Kas yra elektros izoliacinė juosta?

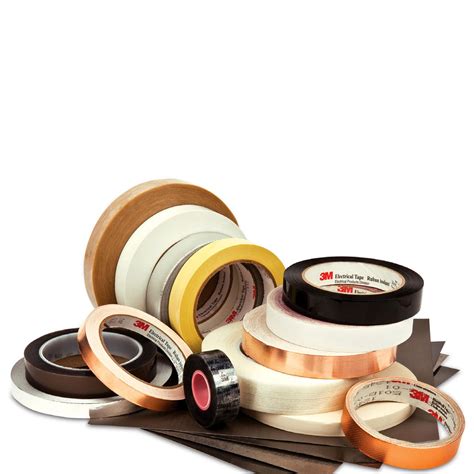

Elektros izoliacinė juosta - tai plona lipni juosta, skirta izoliuoti laidus, apsaugoti nuo trumpųjų jungimų, užtikrinti saugumą ir patikimumą įrenginiuose. Ji dažnai gaminama iš PVC pagrindo su slėgio jautriais klijais ir yra naudojama laidų jungtims izoliuoti ir žymėti. PVC sluoksnis suteikia dielektrinį barjerą, o klijai užtikrina sandarumą, sukibimą ir atsparumą drėgmei bei chemijoms.
11. Kaip veikia ir kaip teisingai ją pritaikyti?
Juosta uždengiama pusiau persidengiant, kad susidarytų vientisas izoliacijos sluoksnis, o tarpų neturėtų būti. Minimalus pusės persidengimo sluoksnių skaičius priklauso nuo įtampos lygio, aplinkos sąlygų ir gamintojo rekomendacijų. Reikėtų laikytis atitikties standartams (UL, CSA, CSA C22.2, IEC) dėl atsparumo įtampai, temperatūrai ir ilgaamžiškumo. Prieš apvyniojant juostą būtina užtikrinti, kad paviršiai būtų švarūs ir sausi, taip pat tinkamai paruošti jungtys, o netaisyklingos formos vietos užpildyti elektrotechniniu glaistu arba papildomai su gumine juosta.
Kas yra izoliacinė juosta? Kodėl ji tokia svarbi mūsų kasdienybėje?
12. Praktiniai patarimai montavimui
- Pradėkite vyniojant nuo mažiausio skerspjūvio jungčių ir judėkite link didesnio; - uždėkite pirmąjį sluoksnį be įtempimo, o vėliau darykite papildomus pusiau persidengiančius sluoksnius; - naudokite 50% persidengimą kaip įprastą standartą; - venkite per didelio storio, kuris gali sulaikyti šilumą; - užklijuokite paskutinį sluoksnį be įtempimo; - laikykitės saugos ir įtampos vertės, kurių reikia laikyti viršuje, bet neviršyti vardinės įtampos.
13. Panaudojimo sritys ir pasirinkimo kriterijai
Juostos naudojamos laidų jungtims izoliuoti, kabelių jungtims, įtampos stabilizatoriams, kondensatorių ir transformatorių izoliacijai, taip pat mechaniniam apsauginiam sluoksniui. Renkantis juostą atsižvelkite į: darbinę įtampą, temperatūros klasę (IEC 60085), aplinkos sąlygas, atsparumą UV spinduliams ir liepsnai, pailgėjimą bei sukibimą su paviršiumi. Aukštos įtampos juostos dažnai skirtos specialiai naudoti automobilio ar pramonės aplinkose, o bendrosios juostos - žemesnės įtampos jungtims ir priežiūrai.
