Šilumos siurblys - puikus sprendimas šildymui ir vėsinimui. Bet štai kas nutinka praktikoje: HVAC kompanija parduoda ir sumontuoja siurblį, o tada pasirodo, kad elektros infrastruktūra tam nepritaikyta. Šiame straipsnyje - viskas apie elektros pusę prieš montuojant šilumos siurblį. Žmonės sutelkia dėmesį į siurblio modelio pasirinkimą, bet pamiršta elektros pusę. Mūsų rekomendacija: pirmiausia kvieskite elektriką, o tik tada derinkite siurblio montavimo datą.

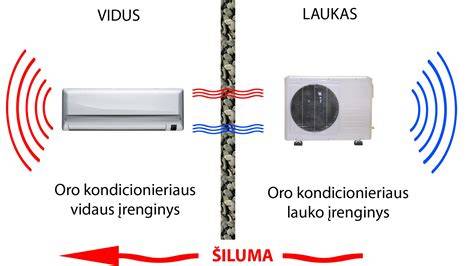

Oras-oras siurbliai (kondicionieriai su šildymo funkcija) - paprasčiausi iš elektros pusės. Dažniausiai pakanka atskiro 16 A automato. Oras-vanduo - populiariausias tipas individualiuose namuose. Vidutiniam 120-180 m² namui tipiškai reikia 8-12 kW siurblio, o tai reiškia 5-8 kW elektros galios. Geoterminis - galingiausias variantas. Trumpas atsakymas: jei šilumos siurblys viršija 5 kW elektros galios - reikės trifazio tinklo. Vienfazis tinklas maksimaliai leidžia apie 10-12 kW bendros galios. Siurblys + kaitlentė + boileris + skalbyklė - ir jau esate ties riba.
- Iš patirties: jei dar turite vienfazį tinklą ir planuojate šilumos siurblį - darykite perėjimą prie trifazio iš karto.
- Kabelis parenkamas pagal siurblio galią ir atstumą nuo skydelio iki lauko bloko. 5x4 mm² - universaliausias pasirinkimas daugumai gyvenamųjų namų su oras-vanduo siurbliu iki 10 kW.
- Kabelis klojamas nuo skydelio iki lauko bloko, dažniausiai per sieną arba pamatą apsauginiame vamzdyje. Čia daugiausiai klaidų.
Šilumos siurblys - ne šildytuvas. Šilumos siurbliui reikia C tipo automatinio jungiklio. Siurblio kompresorius startuodamas trumpam traukia 5-7 kartus didesnę srovę nei nominali. B tipo automatas (3-5 × In) iššoks kaskart, kai kompresorius paleidžiamas. Svarbiausias niuansas: siurbliui su dažnio keitikliu reikia RCD tipo F arba tipo B. Tipo F - optimalus kainos ir apsaugos santykis daugumai buitinių siurblių. Tipinis senas namas turi 6-10 kW galią vienfaziu tinklu. Pridėjus 6-8 kW šilumos siurblį - galios nebepakanka.
Visas procesas - mūsų ESO galios didinimo gide. Planuokite iš anksto - visas ESO procesas užtrunka 2-3 mėnesius. Senas skydelis dažnai tampa kliūtimi. Jei skydelis senesnis nei 20 metų arba nebetelpa naujų automatų - keiskite visą skydelį. Tai ir saugiau, ir ekonomiškiau nei bandyti „prikergti" naują prietaisą prie senos sistemos. Siurblio sistema - ne tik pats siurblys. Elektrinis atsarginis šildytuvas - daugumos siurblių vidiniame bloke yra 3-6 kW elektrinis šildytuvas, kuris įsijungia labai šaltomis dienomis.
Klaidos, kurios dažnai kartojasi
- Dažna klaida: HVAC montuotojas pajungia viską per vieną grandinę. Kai atsarginis šildytuvas ir kompresorius dirba vienu metu - automatas iššoka.
- Geras elektrikas ir geras HVAC montuotojas turi dirbti kartu. Patarimas: paprašykite HVAC montuotojo atsiųsti siurblio elektros prijungimo schemą iš gamintojo dokumentacijos.
- Per plonas kabelis - montuotojas naudoja esamą laidą, kuris per silpnas siurblio galiai. Netinkamas automato tipas - B tipo vietoj C tipo. Standartinis RCD vietoj tipo F - nuotėkio relė klaidingai suveikia dėl dažnio keitiklio harmonikų.
- Nėra atskiros grandinės - siurblys pajungtas kartu su kitais prietaisais. Priklauso nuo esamos galios ir tinklo tipo.
Jei turite trifazį tinklą su 15+ kW galia ir naują skydelį - gali pakakti pridėti naują grandinę. Bet jei turite vienfazį 6-10 kW tinklą - beveik garantuotai reikės galios didinimo ir perėjimo prie trifazio. Mažo galingumo oras-oras siurbliui (iki 3 kW) pakanka vienfazio. Bet vidutiniam oras-vanduo siurbliui (5-12 kW) - trifazis praktiškai būtinas. Puikus derinys - saulės elektrinė generuoja elektrą dieną, o siurblys ją sunaudoja šildymui. Bet skydelyje reikia papildomų grandinių inverteriui ir subalansuoto fazių paskirstymo. Daugelis oras-vanduo siurblių gali ir vėsinti. Iš elektros pusės skirtumų nėra - ta pati grandinė, tas pats automatas. Vėsinimo režimu suvartojimas net mažesnis. Priklauso nuo darbų apimties.
ESO procesas ir praktiniai patarimai
Paprastas pajungimas prie esamo trifazio skydelio - viena kaina. Pilnas perėjimas nuo vienfazio prie trifazio su ESO procesu, nauju skydeliu ir kabeliu - visai kita. Esame pajungę dešimtis šilumos siurblių Vilniuje ir Vilniaus regione. Planuojate šilumos siurblį?
Teisiniai reikalavimai ir saugos kontekstas
Asmenys, eksploatuojantys elektros įrenginius, vadovaujasi Taisyklėmis ir Lietuvos Respublikos darbuotojų saugos ir sveikatos įstatymo bei EĮĮT reikalavimais. Eksploatuojami elektros įrenginiai turi atitikti elektros įrenginių įrengimo taisyklių ir gamintojo parengtų Techninio eksploatavimo instrukcijų reikalavimus. Elektros įrenginio eksploatuotojas yra atsakingas už Taisyklių reikalavimų vykdymą.
Minimalūs išsilavinimo, papildomų kompetencijų ir profesinės patirties reikalavimai, reikalingi elektrotechnikos darbuotojams, įtraukti į specifinius Taisyklių priedus. Nauji priimti į darbą asmenys kol neatestuoti gali dirbti tik prižiūrimi įgalioto asmens. Darbo vadovas organizuoja elektros įrenginių eksploatavimo darbus ir atsako už saugų jų atlikimą. Teisių ir pareigų santykis nustatytas Taisyklėse, o direktoriai ar jų įgalioti asmenys skiria asmenis atsakingus už elektros ūkį.
Taikomos saugos priemonės: pažymėjimai, atestatai, operatyviniai žurnalai, nurodymų registravimas. Darbų vykdytojai turi būti atlikti laikantis Taisyklių, o darbo vietas turi paruošti ir užtikrinti saugų darbą. Prieš pradėdami darbus rekomenduojama gauti iš gamintojo išsamią elektros prijungimo schemą ir patikrinti kabelių skerspjūvius bei maršrutus.
Šilumos kabelio mechanizmas ir praktiška įžanga į elektrą
Šildymo kabelio veikimo principas: šerdis sudaryta iš šalto laido karšto laido, išorę - izoliacinis sluoksnis, įžeminimas, ekranavimo sluoksnis ir išorinis apvalkalas. Kai šildymo kabelis įjungtas, karštas laidas šildomas ir veikia esant 40-60 laipsnių temperatūrai, užpildymo sluoksnyje įkastas šildymo kabelis perduoda šilumos energiją į šildymo kūną per šilumos laidumą (konvekciją) ir spinduliuotę 8-13 µm. Šildymo kabelio žemės spinduliavimo šildymo sistemos sudėtis: elektros linijos → transformatoriai → žemos įtampos skirstomieji blokai → buitiniai skaitikliai → termostatai → šildymo kabeliai → šilumą spinduliuoja į patalpą.
Naudojimo principas: elektros energija kaip energijos šaltinis; šildymo elementas - šildymo kabelis; šildymo kabelio šilumos laidumo mechanizmas: įjungus kabelį, jis įkaista iki 40-60 laipsnių, o šiluma perduodama į patalpą per grindis ar plyteles, taip užtikrinant konvekcijos šilumą ir tolimąją infraraudonąją spinduliuotę. Šiam procesui pasiekti kabelio viduje esantis nikeliu lydinys įkaista per kontaktinį laidą, o užpildymo sluoksnyje esantis kabelis perduoda šilumą į šildymo kūną.
Elektrikas Vilniuje
Tinklo planavimas: kaip išvengti problemų rangos metu
- Prieš derinant siurblio montavimo datą, pasikvieskite elektriką ir įvertinkite galimą tinklo apkrovą, kabelių skerspjūvį ir skydo plėtimo poreikį.
- Peržiūrėkite, ar yra atskira grandinė siurbliui, ar reikės papildomos grandinės trifaziam tinklui; įvertinkite, ar esamas skydo skaitliukas ir automatai atitinka siurblio galingumą.
- Patikrinkite, ar yra tinkamas RCD tipo F arba B izoliacijos ir atskirai įjungiamas grandines bei įžeminimą, ypač su Dažnių keitikliais.
- Jei skydelis senas arba trūksta vietos naujiems automatams, planuokite viso skydo atnaujinimą, o ne „priklestą“ naują prietaisą.
- Pasirinkite teisingą kabelio skerspjūvį (pavyzdžiui, 5x4 mm²) atsižvelgdami į siurblio galią ir atstumą iki lauko bloko.
Esame įsikūrę Vilniuje ir Vilniaus regione, įrengėme dešimtis šilumos siurblių. Esant reikalui, atliekame tiek paprastus pajungimus prie trifazio skydelio, tiek pilną perėjimą su ESO procesu, nauju skydeliu ir kabeliais. Puikus derinys - saulės elektrinė generuoja elektrą dieną, o siurblys ją sunaudoja šildymui. Tačiau reikia įvertinti inverterio grandines ir fazių balansavimą.
Specifiniai reikalavimai ir sauga
CAT (Category) reikalavimai jautrūs jungčių vietoms, dėl lankinio išlydžio ir srovės gyvybingumo. Svarbiausia - naudotojo saugumas. Pirmiausia pasirinkite prietaisą su tinkama kategorija, o ne tik didžiausia įtampa. Auksinė taisyklė: Visada rinkitės prietaisą, kurio kategorija yra lygi arba aukštesnė nei ta, kurioje dirbsite. Nuotėkio rizika dažnai kyla iš netinkamo prietaiso naudojimo, o ne dėl prietaiso gedimo.
Šildymo kabelio veikimą galima apibūdinti kaip sistemą, kuri užtikrina tiek konvekcinį šilumos perdavimą, tiek infraraudonąją spinduliuotę į patalpą. Ši įranga gali būti naudojama kaip papildomas šildytuvas arba kaip pagrindinis šilumos šaltinis, atsižvelgiant į energijos tiekimo balansą.
