Elektros instaliacija grindims pagal išdėstymo schemą: vadovas, kaip patiems kloja laidus po grindimis

Pagrindinis tikslas - išdėstyti ir įrengti elektros laidus grindyse taip, kad būtų užtikrintas saugumas, patogumas ir ekonomiškumas. Viena iš galimybių namų ar butų įrengimo yra laidų klojimas po grindimis iš paskirstymo skydelio, kai kabeliai patenka trumpiausiu keliu į lizdus ir jungiklius, o ne palei kambario perimetrą.

Privalumai ir trūkumai, scenarijai, kai verta rinktis grindų laidus

• Privalumai: didelis kabelio taupymas, nes laidai „nepasirodo“ aplink kambario perimetrą; lenkia trumpiausią kelią iki lizdų ir jungiklių; galimybė išvengti kelių įrenginių kliūčių sienose.
• Trūkumai: dėl graužikų, gedimų ar neteisingo diegimo identifikavimas sunkėja, jei grandinė nutrūksta; kai kurioms situacijoms gali būti sudėtingesnis remontas; didesnis dėmesys apsaugai nuo uždegimo ir mechaninių pažeidimų.
• Prieš įrengiant grindų laidus svarbu įvertinti buto arba namo tipą: naujos statybos daugiabučiai palankesni šiai schema, o senesniuose pastatuose gali būti didesnė apkrova ir būtinybė keisti skydo įrangą.

Techninės gairės ir saugumas

1. Po betoniniu lygintuvu kabeliai klojami plieniniame vamzdyje arba gofruotoje pluošte; medinių grindų atveju plieninis vamzdis užtikrina didesnį saugumą nuo uždegimo ir graužikų.
2. Grindyse jokie posūkiai neturėtų būti nereikalingi - laidai turi būti tiesūs trumpiausiu keliu į įrenginius, o jungtys - jungiamosiose dėžėse, vedančiose virš grindų.
3. Jei negalima įvykdyti šių reikalavimų, įrenkama jungiklio dėžė su patikrinimo dangteliu grindyse.
4. Gofruotė grindyse turi būti užpildyta ne daugiau kaip 35-40%, atsižvelgiant į PUE 2.1.61 p. Tačiau ant medinių grindų galima kloti ne tiesiai ant atsilikimų, laikantis atitinkamų reikalavimų.
5. Jei kabeliai klojami po grindimis, reikia patikrinti trumpąjį jungimą ir varžų vertes multimetru prieš pilant betoną ar montuojant grindų dangą.

Žmonėms, renkantiems schema

Skaičiuojant apkrovą būtina žinoti prietaisų galią, jų vietą ir tinklo įtampą. Dažnai naudojamos lentelės ar programos apkrovoms skaičiuoti - tai įtakoja kabelio pasirinkimą ir skydelio dydį. Kai reikia didesnės galingos įrangos (indaplovės, skalbimo mašinos, viryklės), dažnai reikia atskiros linijos su apsaugos įtaisu.

Sienų ir grindų instaliacijos pasirinkimas

Renkantis klojimo būdą, reikia įvertinti:

• Atvirą instaliaciją galima naudoti, kai norima lengviau atlikti remontą ar pridėti naują liniją; uždaras metodas slepia kabelius, išlaiko interjerą, bet reikalauja papildomo planavimo.
• Grioveliai sienose turi būti vedami tik horizontaliai ir vertikaliai stačiu kampu; įstrižai tiesiant griovelius didėja rizika pažeisti kabelius.

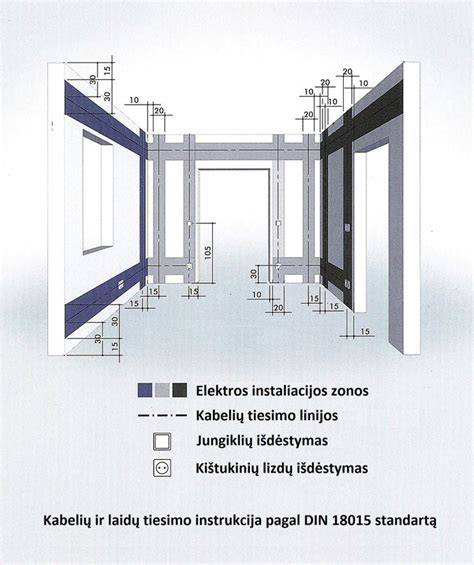

• Durų ir langų atžvilgiu instaliacijos zonos: horizontaliai - 30 cm, vertikaliai - 20 cm; jungikliai įrengiami apie 90 cm aukštyje nuo grindų, lizdai - apie 30 cm nuo grindų, o virtuvėje - aukštesni planavimo taškai.

Kabelių degumo klasės ir pasirinkimas

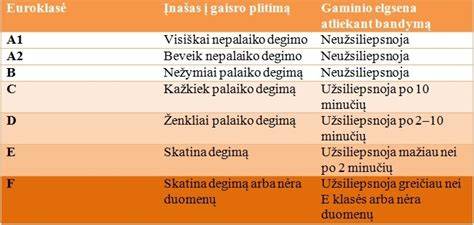

Kabelius renkantis atsižvelgiama į degumo klasę, naudojant SPR (statybos produktų reglamentą). Degumo klasės žymimos didžiosiomis raidėmis A-F su lyginiais papildiniais s, d, a. Behalogeniniai kabeliai praktiškai nevargina dūmų ir vandenilio rūgščių išsiskyrimo; jie užtikrina didesnį saugumą gaisro metu. Rekomenduojama vengti PVC apvalkalų ir rinktis behalogeninius kabelius.

Paskirstymo dėžutės, sienų štrobas ir montavimo vietos

Paskirstymo-montavimo dėžutės leidžia sujungti laidus ir paskirstyti energiją į taškus. Šiuolaikinė instaliacija dažnai naudoja skydo arba potinkines dėžutes. Jei nenaudojamos paskirstymo dėžės, reikės daugiau kabelio ir įrenginių gylio.

Sienų štrobavimas - vienas iš dažniausiai naudojamų metodų, kai laidai slepiami gipskartonio sienose; grioveliai turi būti horizontalūs arba verticalūs, kampiniai, be įstrižų linijų jos dažnai pažeidžia kabelius.

Įrengimo aukščių rekomendacijos

Rozi­tės (lizdai) - apie 30 cm nuo grindų paviršiaus; jungikliai - apie 105-115 cm aukštyje, priklausomai nuo vietos ir naudotojo patogumo. Įsivaizduokime virtualius scenarijus: virtuvėje galima įrengti lizdų bloką virš darbastalio; vonios kambaryje - atsparūs vandeniui lizdai su IP apsauga.

Grindų laidų klojimas: po grindimis, lubomis ar sienomis

Grindyse įrengiant laidus būtina naudoti lanksčius vamzdelius (plasti), kurie apsaugo laidus nuo mechaninių pažeidimų. Vamzdeliai gali būti su viela ar be jos; su viela juos lengviau ištraukti ar keisti. Svarbiausia - laikytis stačių kampų ir užtikrinti tinkamą kabelio skerspjūvį priklausomai nuo prietaisų galių.

Jei planuojama užpilti betoną, laidai negali būti be apsaugos; betono masės krūvis gali išspausti pažengusius dvigubo apvalkalo kabelius. Dare tinkamai įrengti griovelius per sienas ir perdangas, laikyti kabelius ne mažesniu kaip 1 cm atstumu nuo kitų laidų, o atskirioms sistemos atskirti - papildomai sujungti atskiru sluoksniu.

Projekto reikšmė ir saugumas

Prieš pradedant darbus būtina parengti elektros instaliacijos projektą, pažymėti visus taškus, planuoti apkrovas, grupuoti įrenginius ir pasirinkti tinkamas apsaugos įrenginius bei kabelius. Projekto trūkumas gali sukelti ne tik nestabilumą, bet ir pavojų gyvybei dėl netinkamos įrengimo vietos ar nepakankamos izoliacijos.

Privatūs namai dažnai reikalauja ypatingo dėmesio - tiek grįžtant prie tradicinių kabelių, tiek modernius sprendimus. Svarbu įvertinti, ar grindyse klojami tik atviri laidai, ar yra uždara sistema. Užtikrinti reikia papildomą apsaugą nuo įtampos ir atsparumą drėgmei (ypač vonioje).

Specialistų vaidmuo ir procesas

Nepamirškite: bet kokie darbai, susiję su elektros instaliacija, turi būti atliekami laikantis teisės aktų, o dažnai reikia kvalifikuoto specialisto patvirtinimo ir įžemiamosios sistemos patikros. Personalas turi turėti pažymėjimus ar sertifikatus, o rekonstrukcijos atveju - suderinti visus darbus su gyventojais ir projektų vadovais.

Retro laidų keitimas ar naujos instaliacijos diegimas

Atnaujinant arba diegiant naują instaliaciją, rekomenduojama numatyti, kur ir kokie prietaisai bus montuojami,• kad būtų galima pasirinkti tinkamą kabelio skerspjūvį ir trijų fazių sistemą; esant senoms instaliacijoms, būtina atnaujinti įžeminimą ir RCD. Svarbu įvertinti, ar reikalingas vienfazis ar trifazis įvadas, ir pritaikyti tinkamą skydelio konfigūraciją.

Kaip pradėti savo projektą: žingsniai

• Pasirinkite grindų laidų sprendimą (grindys po betoniniu sluoksniu ar kitoks planas) ir įvertinkite, ar aplinka leidžia paslėptą ar atvirą instaliaciją.
• Nustatykite pagrindinį skydelį ir apsaugos įtaisus, pagal planuojamą apkrovą ir kambarių skaičių.
• Sudarykite iš anksto vietų lizdams ir jungikliams, įvertinkite reikiamą izoliaciją ir kabelių skerspjūvius.
• Parengite išsamią įrangos ir laidų charakteristikų apžvalgą, įskaitant šviestuvus, buitinius prietaisus bei mašinines įrangos galingumą.
• Prieš pilant grindinis lygintuvą užtikrinkite, kad visos grandinės yra patikrintos multimetru dėl trumpųjų jungčių ir galimų klaidų.

Įtraukti vizualiniai elementai

Šiame straipsnyje sudėta informacija leidžia įsivaizduoti, kaip patiems įrengti grindyse vedamus laidus laikantis saugumo ir efektyvumo. Atlikdami darbus laikykitės visų taisyklių, projektų ir rekomendacijų, taip pat apsvarstykite galimybę pasitelkti kvalifikuotą elektriką, kad užtikrintumėte ilgalaikį ir saugų elektros tinklo veikimą.
