Elektros instaliacinės montavimo dėžutės, skirtos įleidimui į gipskartonio sienas, yra esminė potinkinės elektros instaliacijos dalis. Jos užtikrina patogų ir saugų elektros instaliacijos elementų - jungiklių, kištukinių lizdų ir kitų elektros komponentų - montavimą. Potinkinės dėžutės yra gaminamos iš aukštos kokybės plastiko, atsparaus temperatūrų svyravimams ir mechaniniams pažeidimams.
Gipskartonio konstrukcijos ypatumai ir jų paruošimas elektros dėžių montavimui
Gipso kartono plokštės - tai gipso sluoksnis iš abiejų pusių padengtas kartonu. Daugiausia jame gipso - apie 93 proc., popieriaus - 6 proc., armavimo medžiagų - apie 1 proc. Statybinės medžiagos iš gipso reguliuoja patalpos mikroklimatą - sugeria perteklinę oro drėgmę arba išskiria ją, kai oras patalpoje išsausėja.
Sienų apdaila gipso kartono plokštėmis populiarėjant remiasi ir tuo, kad gipskartonio plokštės tinka lubų, sienų apdailai, metalinių profilių karkaso pertvarų, šachtų įrengimui. Montuojant pertvaras ar sienų apdailą iš gipskartonio plokščių, (išskyrus tiesioginį gipso plokščių klijavimą prie sienų), pirmiausia montuojamas metalinių profilių karkasas. Karkasą galima montuoti iš medinių tašelių arba metalinių profilių.
Prieš montuojant instaliacines dėžutes svarbu apsvarstyti, kaip bus klojami laidai: gipskartonio konstrukcijoje laidus geriausia pravesti tarpe tarp garo izoliacijos ir gipskartonio. Tai apie 5 cm tarpas, kuriame pravedami laidai ir sudedamos instaliacinės dėžutės nepažeidžiant garo izoliacinės plėvelės. Tai itin svarbu siekiant sandarumo ir aukšto energinio efektyvumo.
Instaliacinių dėžučių tipai ir parinkimas gipskartonio sienoms
Elektros dėžutės - tai potinkinės montažinės dėžutės, kurios yra montuojamos į mūrines, betonines arba gipskartonio sienas. Į mūrines ir betonines sienas turi būti montuojamos tinkuojamos dėžutės, o į gipskartonio - specialios dėžutės su laikikliais. Vėliau į šias dėžutes yra montuojami elektros jungikliai ir rozetės.

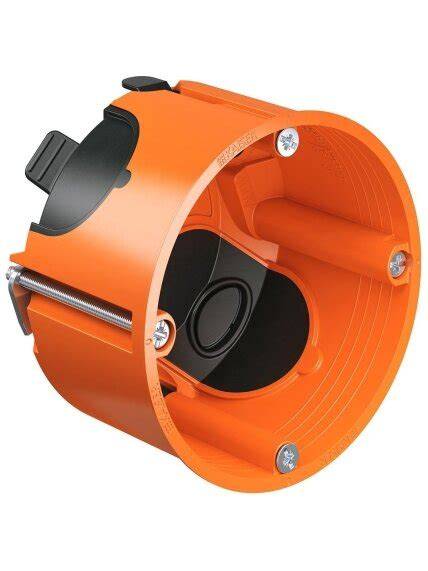

Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę išlaužiamos skylės laidams. Tam dėžutėse numatytos specialios zonos su plonesniu plastiku. Garso izoliacijai padidinti daromos specialios dėžutės iš gipskartonio. Pagerinti garso izoliaciją galima įpuškus montavimo putų.
Montavimo etapai
- Prieš pradedant montavimą, parengiama bendra patalpų, baldų ir buitinės technikos išdėstymo schema, pagal kurią numatomi rozečių ir jungiklių vietos.
- Laidai ir kabeliai montuojami instaliacinėse zonose. Horizontalios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.
- Gipskartonio karkaso montavimo darbų eiga: pasižymime būsimų pertvarų vietą; ant UW profilio nugarėlės klijuojama sandarinimo juosta; pritvirtinami UW profiliai prie grindų ir lubų; horizontaliuose profiliuose kas 60 cm pažymimos vertikalių profilių vietos; įstatomi ir išlyginami statramsčiai; į karkasą klojama mineralinė vata.
- Ruošiame plokštes: pagal sienos aukštį atsipjauname gipskartonio plokštes; montuojame pirmą gipskartonio sluoksnį; plokštės gali būti tvirtinamos tiek vertikaliai, tiek horizontaliai.
- Prieš uždengiant plokštės vietas, išvedami laidai ir instaliacinės dėžutės dedamos į paruoštas angas arba frezuotas išpjovas.
- Instaliacines dėžutes reikia montuoti tinkamu gylio ir pozicijos atžvilgiu: dėžutė, gipso kartono sienoje, turi būti arba įleista, arba aptinkuota (paslėpta instaliacinės dėžutės briauna). Kitu atveju atsiras problema montuojant gaminį, jo apvadėlis nepriglus prie sienos.
Įleidimo į gipskartonį niuansai
Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės nesudedamos viena linija. Vėliau bus sunkiau sujungti mechanizmus ir pritaikyti apvadus. Instaliacinių dėžučių kraštai nesulyginti su siena. Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę.
Klaidingai sumontuota, pogipsinė montavimo dėžutė, gipso kartono sienoje (kraštelis turi būti įleistas, arba apglaistytas). Jei dėžutė yra iškilusi arba įdubusi, vėliau montuojant gaminį apvadėlis nepriglus prie sienos. Nuotraukoje, viršuje, gipso plokštėje yra išfrezuota įpjova, dėžutės krašteliui/briaunai pasislėpti. Šiuo atveju, dėžutės briaunos/kraštelio aptinkuoti/apglaistyti nereikia.
Laidų klojimas ir jungčių paruošimas
Prieš pradedant montuoti elektros įrangą, laidai turi būti pravesti ir aiškiai pažymėti. Uždėjus gipskartonio plokštes iškišami laidų galai, ant kurių markeriu pažymima jų priklausomybė. Laidai įdedami į jungiklio griebiklį. Likę laidai sujungiami ir įstumiami į instaliacinę dėžutę.
Praktikoje dažnai naudojami variniai kabeliai, kurie gali būti lankstūs ir kieti. Privačiame name dažniausiai naudojami 1,5 ir 2,5 kv. mm laidai. 1,5 kv.mm laidai naudojami apšvietimo instaliacijai. Rozetės jungiamos naudojant 2,5 kv.mm laidus. Laidui nuimama apie 15 mm izoliacijos; dažniausiai meistrai palieka apie 10-15 cm kabelio galą.
Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas. Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi. Patikrinamas tik fazinis laidas.
Kaip PAPRASTAI prijungti Ethernet kištukus! (Cat5e / Cat6 RJ45 perėjimo jungtys)
Mechanizmų ir rozetės montavimas
Rozetės įstatymas turint tinkamus įrankius yra visai nesudėtingas darbas. Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.
Laido jungimas su griebikliu užima 2-3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas. JUNG rozetės mechanizmas su laido griebikliu. Lengvai įsistato, patikimai įsitvirtina.
Dedame mechanizmą į dėžutę kiek atlaisvindami įtvirtinančius sparnelius. JUNG komplektacijoje sparneliai tarpusavyje sutraukiami gumine juostele. Naudojant gulsčiuką tiksliai nustatome horizontalią rozetės padėtį. Reguliuojant varžteliai prisukami tiek, kad panaudojus šiek tiek jėgos rozetė pasislinktų, tačiau atleidus negalėtų grįžti į pradinę padėtį. Sureguliavus varžteliai prisukami tvirtai.
Užmirštama atjungti srovę tvarkant laidus. „Perkandus" laidus, kuriais teka srovė, praktiškai visada sulauksite trumpo sujungimo. O nuimant izoliaciją, gausite per nagus.
Glaistymas, siūlių paruošimas ir apdaila
Prieš glaistymą visos pjautinės siūlės gruntuojamos gruntu. Plokščių siūlių glaistymui naudojamas gipsinis glaistas. Paruošto konsistencija turi būti panaši į riebios grietinės. Jis džiūdamas nesitraukia, ko negalima pasakyti apie kitus glaistus. Pirmajam sluoksniui armavimo juostos nereikia. Glaistu užpildomos ir perimetrinės siūlės.
Montuojame antrą gipskartonio sluoksnį, antro sluoksnio plokščių siūlės negali sutapti su pirmo sluoksnio siūlėmis. Antro sluoksnio siūlių armavimui geriausia naudoti popierines armavimo juostas. Vėl glaistome Knauf Uniflott glaistu.
Dažniausiai pasitaikančios klaidos ir kaip jų išvengti
- Nepakankamai kokybiškas sienų nutinkavimas/glaistymas/dažymas gali sukelti problemų ir pareikalauti papildomo darbo ir išlaidų.
- Dėžutės montavimas per anksti prie tinkuojamų sienų: elektros dėžučių montavimas atliekamas etapais; pirmiausia žiediniais grąžtais yra išgręžiamos ertmės elektros dėžutėms, o pačios dėžutės yra montuojamos po sienų tinkavimo, kad būtų žinoma tinko storis.
- Naudoti netinkamas medsraigtes: jokiu būdu nenaudokite gipso kartonui (juodos spalvos), ar medienai (geltonos spalvos) skirtų medsraigčių. Minėtų medsraigčių galvutės bus ženkliai per didelės, jos trukdys apdailiniam rėmeliui priglusti prie gaminio.
- Laidų žymėjimo ir dokumentacijos stoka: kabeliai pravesti be žymėjimų arba nepažymėjus, kokiam tikslui skirtas kabelis, vėliau sukelia painiavą ir papildomą darbą.
- Per dideli arba per maži instaliacinių dėžučių tarpai, dėžutės briaunos neužlygintos: tada apvadai nepriglus prie sienos ir montavimas tampa sudėtingas.
Rekomendacijos geresniam rezultatui
- Naudokite specialias gipskartonio dėžutes su laikikliais ir sparneliais, pritaikytas garso izoliacijai arba specialiems mechanizmams.
- Laikus laidų žymėjimas ir atidumas ties garo izoliacija padės išsaugoti sandarumą ir energetinį efektyvumą.
- Rinkitės kokybiškus mechanizmus (pvz., su laido griebikliais), kurie sumažina montavimo laiką ir užtikrina patikimą sujungimą eksploatacijos metu.
- Jei montuojama pertvara su garso ar priešgaisrinės apsaugos reikalavimais, parinkite tinkamą profilio plotį bei gipso kartono tipą, pavyzdžiui, Knauf Blue arba Knauf Red pagal paskirtį.

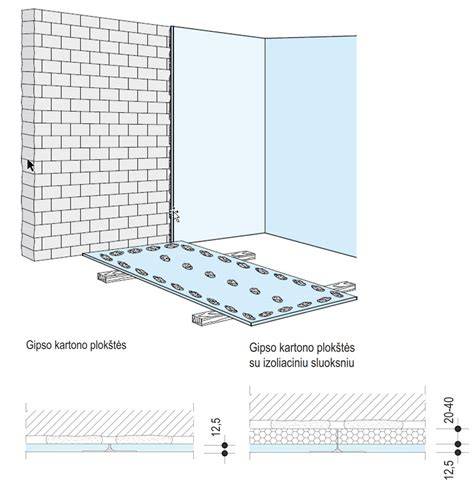

Greita lentelė: gipskartonio plokščių tipai ir panaudojimas
| Plokštės tipas | Paskirtis |
|---|---|
| Standartinės | Tinkančios daugeliui vidaus apdailos darbų |
| Universalios | Priešgaisrinės, impregnuotos, atsparios smūgiams, garsą izoliuojančios |
| Atsparios drėgmei | Vonios kambariams, normalaus drėgnumo patalpoms |
| Priešgaisrinės (Knauf Red) | Didesnė gaisrinė sauga, galimybė po apdaila pravesti komunikacijas |
| Akustinės / garsą izoliuojančios | Akustikai pagerinti, triukšmo mažinimui |
Teisingai atliktas elektros dėžių montavimas į gipskartonio sieną - tai kruopštus planavimo, tinkamų medžiagų ir įrankių panaudojimo, bei taisyklingo montavimo derinys. Laiku ir atsargiai atlikti darbai užtikrina, kad rozetės ir jungikliai priglus prie apdailos, laidai bus saugūs, o patalpos išlaikys sandarumą ir energinį efektyvumą.
