Elektrinis grindinis šildymas - vienas populiariausių sprendimų, apie kurį žmonės klausia vis dažniau. Šiltos grindys vonios kambaryje, jaukumas miegamajame, tolygus šildymas virtuvėje - skamba puikiai. Šiame straipsnyje - viskas apie elektrinį grindinį šildymą būtent iš elektriko perspektyvos.
Trumpas tipų apžvalga
Rinkoje yra trys pagrindiniai tipai. Šildymo kabelis - universaliausias variantas. Šildymo matas - tas pats kabelis, tik pritvirtintas prie tinklelio. IR plėvelė - plona kaip popierius, klojama „sausai" po laminatu ar parketu.

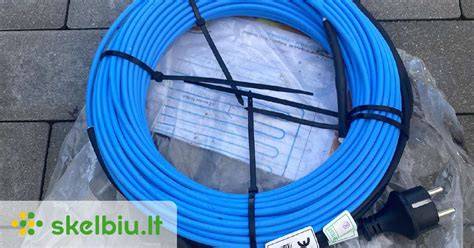

Šildymo kabeliai
Šildymo kabeliai - kabelis klojamas rankiniu būdu pagal norimą trajektoriją, galima dengti bet kokios formos plotus. Tinka nestandartinėms patalpoms, montuojamas įbetonuojant arba dedant po plytelių klijų sluoksniu. Klojamas zygzagu, žingsnis tarp linijų reguliuojamas - taip tiksliai parenkate galią konkrečiai patalpai.
Šildymo matai (kilimėliai)
Šildymo kilimėliai - plonas tinklelis su integruotu kabeliu, gaminamas fiksuoto dydžio. Idealus sprendimas voniai, virtuvei ar koridoriui, pirtims, montuojamas tiesiog po plytelėmis - be papildomų klojimo sprendimų. Išvyniojate ant grindų ir klijuojate plyteles tiesiai ant viršaus. Pats greičiausias ir paprasčiausias montavimas.
Infraraudonųjų spindulių (IR) plėvelė
Infraraudonųjų spindulių plėvelė - anglies pluošto šildymo plėvelė, kuri nereikalauja betono ar išlyginamojo sluoksnio. Montuojama po parketu, laminatu ar vinilu, puikiai tinka renovacijai ant esamo grindinio. Greitai šyla, greitai atvėsta. Bet negalima kloti po plytelėmis, nes nesuderinama su klijais ir betonu.
Privalumai ir trūkumai
- Privalumai: Šiluma kyla tolygiai nuo žemės į viršų, todėl patalpos šyla maloniau nei su tradiciniais radiatoriais.
- Privalumai: Įrengimas nereikalauja sudėtingų vamzdynų ar katilų, todėl gali būti paprastesnis ir pigesnis, ypač mažose patalpose.
- Privalumai: Elektrinės šildomos grindys tinka renovacijai - IR plėvelė montuojama ant esamo grindinio be ardymo.
- Trūkumai: Elektrinis šildymas eksploatuojant gali būti brangesnis už vandeninę sistemą, ypač dideliems plotams.
- Trūkumai: Po natūraliu mediniu parketu šildymo kabelio nerekomenduojame - medis blogai praleidžia šilumą ir deformuojasi.
Saugos reikalavimai ir elektros instaliacija
Kiekviena šildymo zona turi turėti atskirą grandinę nuo skydelio. Negalima šildymo mato pajungti prie artimiausios rozetės - tai perkrovos ir gaisro rizika. RCD (srovės nuotėkio relė) 30 mA yra privaloma pagal LST HD 60364 - šildymo elementas grindyse, dažnai drėgnoje aplinkoje.
Iš patirties: kelios šildymo zonos - tai 3+ atskiri automatai ir RCD skydelyje. Prie kiekvieno termostato reikia atvesti maitinimo kabelį (3x1,5 mm² nuo skydelio) ir grindų jutiklio laidą (2x0,5 mm², apsauginiame vamzdyje grindyse). Dažna klaida: grindų klojėjas nepaliko vamzdelio jutikliui. Kai jutiklis sugenda - vienintelė išeitis ardyti grindis.
Termostatai ir valdymas
Termostatas montuojamas 1,2-1,5 m aukštyje nuo grindų. Programuojamas termostatas su naktiniu režimu sutaupo 20-30% elektros palyginti su paprastu. Išmanus su Wi-Fi - dar daugiau, nes leidžia išjungti šildymą kai nesate namuose.
Termoizoliacija ir šilumos nuostoliai
Jei šildymo kabelis klojamas tiesiai ant betono be termoizoliacijos - apie 30% šilumos nukeliauja žemyn, į perdangą ar gruntą. Termoizoliacinė plokštė (XPS arba EPS, 20-30 mm) po šildymo kabeliu - būtinas elementas. Sumažina energijos suvartojimą 25-35%.
Kiek reikia galios ir kaip apskaičiuoti plotą
Šildomas plotas - ne viso kambario plotas. Atimkite baldų, vonios, unitazo, spintos užimamą plotą. Paprastai dengiama 60-70 % viso kambario ploto. Energijos suvartojimo skaičiavimas grindžiamas grindų paviršiaus plotu ir šilumos nuostoliais. Q - šilumos poreikis kv. metrui.
Rekomenduojama galia pagal dangą
- Po plytelėmis - rekomenduojama 150 W/m².
- Po laminatu ir parketu - 80-150 W/m²; laminato šiluminė varža turi būti ≤ 0,15 m²K/W.
- Po kietu parketu - IR plėvelė dėl švelnesnės temperatūros.
Rekomenduojamos sistemos pagal patalpas
Vonios kambarys - šildymo matas arba kabelis po plytelėmis. Virtuvė - šildymo matas po plytelėmis. Miegamasis su laminatu - IR plėvelė. Koridorius - šildymo matas. Visi trys tipai naudoja elektros tinklą ir valdomi termostatu.
Kiek elektros sunaudoja ir kaina
Kaina priklauso nuo ploto, galios ir režimo. Vonios kambarys (5 m²) su termostatu - apie 60-90 kWh per mėnesį šildymo sezonu, tai ~15-22 EUR. Svetainė (15 m²) - 200-325 kWh, ~50-81 EUR. Su programuojamu termostatu ir gera izoliacija suvartojimas mažėja 30-40%.
Apskaičiavimo pavyzdys: Sistema: 150 W/m² × 5 m² = 750 W = 0,75 kW. Programuotas veikimas: 5 val./d. Elektros kaina: 0,22 €/kWh. 0,75 × 5 × 30 × 0,22 = ~24,75 €/mėn. Su programuojamu termostatu faktinis veikimo laikas sumažėja 40-60 %, todėl realios išlaidos voniai paprastai siekia 10-18 €/mėn.
Kainos orientyras montavimui ir įrangai
Galutinė elektrinio grindinio šildymo kaina priklauso nuo trijų kintamųjų: šildomo ploto, pasirinktos sistemos ir termostato tipo. Termostato tipas: mechaninis 20-35 €, programuojamas 35-65 €, WiFi 65-120 €.
| Elementas | Orienta kaina |
|---|---|
| Termoizoliacinis paklotas | 2-5 €/m² |
| Apsauginė plėvelė (IR) | 1-2 €/m² |
| Plytelių klijai / mišinys | 8-15 € / maišas |
| Elektros laidai ir jungtys | 10-25 € |
Montavimo žingsniai (detalus procesas)
- Apskaičiuokite plotą - atimkite stacionarių baldų zonas.
- Paruoškite pagrindą: pagrindas turi būti sausas, lygus ir švarus.
- Paklokite termoizoliacinį paklotą - jis nukreipia šilumą aukštyn.
- Išklokite kilimėlį / kabelį / IR plėvelę pagal iš anksto sudarytą planą.
- Įmontuokite grindų temperatūros daviklį - jungiamas prie termostato.
- Uždenkite apsaugine plėvele (IR plėvelės atveju) arba užbetonuokite / užlyginamieji sluoksniuokite kabelius pagal sistemą.
- Pajunkite prie termostato ir elektros tinklo - rekomenduojamas atskiras apsauginis grandinės pertraukiklis.
- Patikrinkite kabelio varžą prieš užpylimą - jei kabelis pažeistas, po betono jį rasti neįmanoma.
- Atlikite bandomąjį paleidimą.
Grindinis šildymas, plėvelė, tinklas | grindų betonavimas | Statau nama
Specifiniai reikalavimai montuojant elektrines sistemas
Prieš klojimą: paruošiame atskirą grandinę nuo skydelio - kabelis, automatas, RCD. Klojimo metu: patikriname kabelio varžą prieš užpylimą - jei kabelis pažeistas, po betono jį rasti neįmanoma. Prie kiekvieno termostato reikia atvesti maitinimo kabelį (3x1,5 mm² nuo skydelio) ir grindų jutiklio laidą (2x0,5 mm², apsauginiame vamzdyje grindyse).
Dažnos klaidos montavimo metu
- Per maža galia - grindys vos šiltos.
- Nėra termoizoliacijos - apie 30% šilumos keliauja žemyn.
- Termostatas ne toje vietoje.
- Jutiklis be apsauginio vamzdelio.
- Pažeistas kabelis plytelių klijavimo metu.
- Nėra atskiros grandinės ar RCD.
Vandeninis vs elektrinis grindinis šildymas
| Kriterijus | Elektrinis | Vandeninis |
|---|---|---|
| Įrengimo kaina | 30-100 €/m² | 100-250 €/m² |
| Montavimo trukmė | 1-2 dienos | 5-14 dienų |
| Veikimo sąnaudos | Didesnės (elektros kaina) | Mažesnės (su šilumos siurbliu) |
| Tinka renovacijai | Taip, ant esamo grindinio | Dažnai reikia nuardyti grindis |
Praktinė išvada: renovuojant butą ar namą - elektrinis šildymas laimi dėl greito montavimo ir mažų pradinių investicijų. Naujai statomiems namams su šilumos siurbliu - vandeninis per 10-15 metų išeina pigiau eksploatacijos prasme.

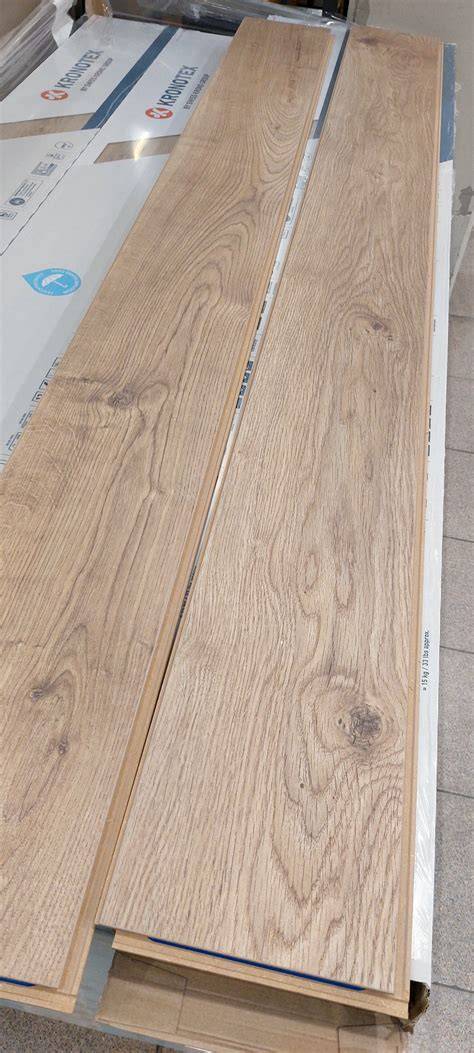

Medžiagos ir apdaila
Šildomos grindys reikalauja tinkamos dangos, kad šiluma būtų perduodama efektyviai ir būtų malonu vaikščioti. Plytelės ir akmens masės grindys puikiai tinka šildomoms grindims dėl savo aukšto šilumos perdavimo koeficiento. Po laminatu galima naudoti IR plėvelę su temperatūros ribojimu iki 27-28 °C. Po natūraliu mediniu parketu šildymo kabelio nerekomenduojame.
Montavimo pavyzdžiai ir praktinė patirtis
Mūsų komanda jau dešimt metų įrengia šildomas grindis Vilniuje, Kaune ir aplinkiniuose rajonuose. Įdiegėme vandenines sistemas privačiuose namuose Avižieniuose ir Garliavoje, elektrines sistemas vonios kambariuose Pilaitėje ir Žaliakalnyje, mišrias sistemas dideliems butams Šnipiškėse. Grindų įrengimo darbai prasidėjo nuo namo vidaus tvarkymo. Pirmą kartą patys gyvenime išbandėme darbą su vibro plokšte.
Grindų paruošimas ir putplasčio sudėjimas kainavo 700 eur. Antras putplasčio sluoksnis buvo užbaigtas išvedžiojus vandentieko sistemą. Grindų betonavimo darbai kainavo 1170 eur. Visas grindų paruošimas betonavimui užtruko 7 darbo dienas.
Garantijos ir ilgaamžiškumas
Kokybiški kabeliai ir matai turi gamintojo garantiją 20-25 metų. Bet garantija galioja tik jei kabelis sumontuotas pagal instrukcijas, atlikti izoliacijos varžos matavimai prieš ir po montavimo, pajungimas atliktas kvalifikuoto elektriko.
Priežiūra ir diagnostika
- Reguliari patikra: verta periodiškai tikrinti sistemą, kad būtų išvengta galimų defektų.
- Techninė priežiūra: profesionalo atlikta metinė techninė apžiūra padės užtikrinti optimalų sistemos veikimą.
- Diagnostika: specialistas naudos termografinius skenerius, kad aptiktų karščio nuotėkius ar šaltus taškus.
Ar verta rinktis elektrinį grindinį šildymą?
Elektrinis grindinis šildymas - vienas patogiausių ir greičiausiai montuojamų šildymo sprendimų renovuojamiems butams ir namams. Šildomų grindų įrengimas suteikia ne tik malonų šilumos pojūtį, bet ir taupo energiją. Su šildomų grindų sistema sutaupoma apie 30% šilumos kaštų lyginant su radiatoriniu šildymu. Šildomoms grindims nereikalinga tokia aukšta temperatūra - dažnai pakanka nuo 30°C iki 42°C. Tačiau pilnam namo ar didelio buto šildymui vandeninė sistema dažnai yra ekonomiškesnė eksploataciniu laikotarpiu.
