Kas yra SMD ir SMT metodas
Pažvelgę į šiuolaikinę spausdintinę plokštę, pastebėsite mažus, plokščius komponentus, tiesiai pritvirtintus prie paviršiaus. Jie vadinami paviršinio montavimo įtaisais arba SMD. Paviršinio montavimo įtaisai yra įtaisai. Jie gaminami naudojant paviršinio montavimo technologiją arba SMT. Šis metodas nereikalauja gręžti skylių plokštėje. Vietoj to, komponentai dedami tiesiai ant varinių kontaktų ir tada prilituojami. Tai greitesnis, švaresnis ir efektyvesnis būdas nei senesnis kiauryminis metodas.
Naudojant SMT, gamyba yra daug greitesnė ir lengviau automatizuojama. Sumažinate medžiagos įtempį, gamybos sąnaudas ir pagerinate bendrą našumą. Tai skirta didelės spartos signalams, kur svarbūs trumpesni signalų keliai. Kadangi SMD nereikia ilgų laidų, jie paprastai yra mažesnio dydžio. Tai reiškia, kad toje pačioje plokštėje galite sutalpinti daugiau jų ir netgi naudoti abi PCB puses.
SMD PCB surinkimo procesas - žingsnis po žingsnio
Tai procesas, kurio metu komponentai tvirtinami tiesiai prie spausdintinės plokštės paviršiaus. Tai yra SMT. Skirtingai nuo kiauryminio įpjovimo (THT) Šiuo metodu kaiščiai neįstatomi per išgręžtas skyles. Vietoj to, kiekvienas komponentas yra plokščiai išdėstytas ant varinių kontaktų.
-
Dizainas ir prototipų kūrimas
Pirmajame etape sukursite elektroninio įrenginio projektą, suprojektuosite jį PCB išdėstymas naudojant ESD programinę įrangą ir sukurti a prototipas projektams išbandyti. Šis procesas padeda rasti problemas ankstyvame projektavimo etape ir jas ištaisyti.
-
Medžiagų tiekimas
Tinkamas medžiagų tiekimas dažnai lemia jūsų produkto kokybę. Daugumą komponentų turite įsigyti iš tiekėjų, įskaitant rezistoriai, kondensatoriai, integriniai grandynai ir lustai. Bendradarbiaujame su patikimais tiekėjais, kad rastume aukštos kokybės komponentus.
-
PCB gamyba
PCB gamyba yra svarbių elektronikos gamybos procesų dalis. Jūs suprasite lentą, kurioje yra jūsų komponentai. Ofortas vario pėdsakų ant pagrindo atliekama šiame procese.
-
Litavimo pastos užtepimas (trafaretai)
Litavimo pastos užtepimas turi būti švarus ir tikslus. Šiuos trafaretus naudojate, kad ant kontaktų užteptumėte reikiamą kiekį pastos - nei daugiau, nei mažiau. „PCBTok“ gaminame didelio tikslumo SMD trafaretus pagal jūsų dizainą. Kiekviena anga išpjaunama taip, kad idealiai atitiktų jūsų plokštės išdėstymą.
-

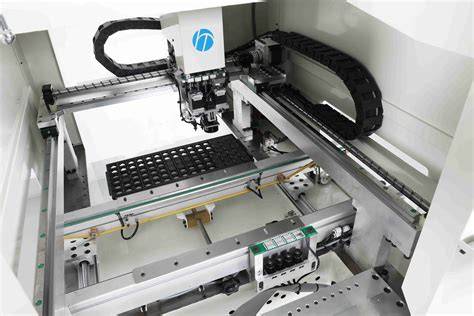

Detalių išdėstymas ir surinkimas (pick-and-place)
Surinkimo ir įdėjimo staklės - vienas iš svarbiausių įrankių surinkimo linijoje. Į jas tiekiamos SMD ritės arba padėklai. Jos nuskaito kiekvieną komponentą naudodamos brūkšninių kodų sistemą ir tada tiksliai sulygiuoja, kur juos įdėti, remdamosi Gerber failu. Robotinė ranka paima kiekvieną SMD naudodama vakuuminį slėgį. Kai ji pasiekia reikiamą vietą ant plokštės, mašina švelniai uždeda detalę ant pasta padengto pado.
-

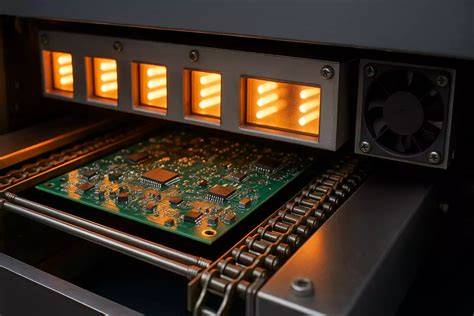

Reflow litavimas
Po to plokštė juda per refly krosnį. Ji įkaitina visą komponentą tiek, kad ištirptų pasta. Taip sukuriamas tvirtas sujungimas tarp komponentų laidų ir spausdintinės plokštės kontaktų. Lydmetalio profilis turi atitikti litavimo lydinį, komponentų ribas, plokštės storį, vario pasiskirstymą ir surinkimo pusę.
-
Patikra ir bandymai
Kokybės kontrolė yra pagrindinė PCBA gamybos dalis. Defektams, pvz., litavimo problemoms, trūkstamiems komponentams ar trumpiesiems jungimams, aptikti naudojamos tokios metodikos kaip automatinė optinė apžiūra (AOI), rentgeno tikrinimas ir in-grandinės bandymas (ICT). Naudojant daugiau nei vieną tikrinimo metodą, galima aptikti daugiau defektų.
-
Valymas, galutinis surinkimas ir pakavimas
Po litavimo dažnai lieka fliuso likučių, juos reikia pašalinti. Valymas yra paskutinis pagrindinis žingsnis smt gamybos procesas. Baigiamajame lygmenyje visos dalys bus integruotos į galutinio produkto struktūrą. Efektyvi pakuotė taip pat padeda padidinti klientų potraukį ir saugo gaminį tranzito metu.
THT (Through-Hole) technologija ir mišrios surinkimo metodikos
THT surinkimo metu komponentų laidai įkišami per plokštės skylutes, o tada prilituojami kitoje pusėje. Kiaurymių technologija įkiša komponentų laidus per išgręžtas spausdintinės plokštės skyles ir lituoja juos priešingoje pusėje. THT dažnai geriau tinka jungtims, dideliems laidiniams komponentams ir mechaninėms apkrovoms. Daugelyje realių gaminių naudojamos abi technologijos - mišinys sumažina perprojektavimo riziką, tačiau ji prideda proceso etapų.
Komponentų klasifikacija SMD plokštėse
- Pasyvūs komponentai: rezistoriai, kondensatoriai, induktyvumo ritės - jie stabilizuoja, filtruoja arba riboja srovę grandinėje.
- Integriniai grandynai (IC): mikrovaldikliai, procesoriai, analoginiai IC - leidžia sutalpinti kelias funkcijas mažoje erdvėje.
- Elektromechaniniai įtaisai: jungikliai, jungtys, mikro relių elementai - sujungia elektrines ir mechanines funkcijas.
Įranga ir automatizacija: SMT linijos ir pagrindinės mašinos
SMT linijoje beveik visą darbą atlieka mašinos. Pirmiausia krautuvas įdeda ruošinį PCB ant judančios juostos. Tada trafaretinis spausdintuvas užtepa litavimo pastos ant plokštės. Po to surinkimo ir įdėjimo mašina užtepa mažas detales ant pastos. Plokštė patenka į krosnį, kurioje ištirpdoma pasta ir suklijuojamos detalės.
| Įrenginys | Funkcija |
|---|---|
| Litavimo pastos spausdintuvas | Užtepa pastą naudojant trafaretą, didelis tikslumas |
| Paėmimo ir įdėjimo mašina (pick-and-place) | Greitas ir tikslus komponentų išdėstymas |
| Reflow krosnis | Litavimo pastos išlydymas ir jungčių susidarymas |
| AOI ir rentgeno (AXI) | Automatinė vizualinė ir paslėptų jungčių kontrolė |
SMT Linijos leidžia greičiau gaminti, sumažinti įrenginių dydžius ir pagerinti našumą. Šiuolaikinės surinkimo ir padėjimo mašinos yra labai greitos. Kai kurios gali padėti iki 200 000 detalių per valandą.
Kokybės kontrolė ir testavimo metodai
Kokybės užtikrinimas apima daugelį reikšmingų metodų: AOI (automatinė optinė apžiūra), rentgeno (AXI) tikrinimas BGA išdėstymui, in-grandinės bandymas (ICT) ir funkcinių bandymų (FCT) vykdymas. AOI naudoja kameras, kad stebėtų PCBA ir tikrintų, ar nėra trūkstamų dalių, netinkamo išdėstymo ir blogų litavimo jungčių. Rentgeno aparatai apžiūri vidų ir randa paslėptus defektus, tokius kaip burbuliukai ar trūkstamas lydmetalis. IRT (ICT) naudoja vinimis pagrįstą tvirtinimo elementą, kad patikrintų, ar nėra trumpųjų jungimų ir nutrūkimų. FCT valdo PCBA kaip ir tikrame gaminyje, tikrindama, ar plokštė atlieka savo darbą įprastomis sąlygomis.
Atitiktis, standartai ir sertifikavimas
Svarbu atitikti tokius reikalavimus kaip CE, UL arba ISO 9001. Mes sekame IPC-A-610 standartai, todėl kiekviena plokštė atitinka pasaulinius kokybės ir patikimumo lūkesčius. Taip pat taikomi RoHS reikalavimai ir kiti aplinkosaugos reikalavimai.
Pažangios technologijos gamyboje
- Automatika ir robotika: robotizuotos sistemos atlieka kalibravimą, funkcinį testavimą, korpusų surinkimą ir pakavimą.
- 3D spausdinimas priedų gamybai: naudojamas prototipams ir pritaikytoms dėžutėms.
- Švarios patalpos gamyba: valdoma dulkėtumo, temperatūros ir drėgmės aplinka.
- Lean Manufacturing ir Just-in-Time (JIT): efektyvumo ir inventoriaus valdymo praktikos.
- Litavimas garuose: technologija kuria aplinką, kurioje litavimas vyksta cheminės medžiagos garuose, o ne karštame ore; opcija - litavimas vakuume, mažinantis oro poras lydmetalyje.
Paviršinio montavimo komponentų išdėstymas – „Europlacer IIneo“ veikimo principas
Taikymo sritys ir pramonės sektoriai
SMD spausdintinių plokščių surinkimas vaidina gyvybiškai svarbų vaidmenį daugelyje pramonės šakų. Šias plokštes rasite gaminiuose, kuriuose yra mažai vietos ir turi būti aukštas našumas.
- Buitinė elektronika: išmanieji telefonai, planšetės, žaidimų konsolės.
- Medicinos prietaisai: širdies stimuliatoriai, pacientų monitoriai, vaizdo gavimo įranga.
- Karinė technika: ryšio priemonės, radarai, valdymo sistemos.
- LED apšvietimas: valdymas šilumos, aliuminio pagrindo plokštės.
- Aero-erdvė: satelitai, aviacijos valdymo sistemos.
Rizikos valdymas gamybos padaliniuose
- Tiekimo grandinės sutrikimai: rekomenduojama neapsiriboti vienu tiekėju ir turėti atsargų strategijas.
- Intelektinės nuosavybės apsauga: apsaugoti projektus patalpose ir teisiniu būdu.
- Kibernetinis saugumas: tinkami IT saugumo sprendimai ir darbuotojų mokymai.
- Atitiktis ir reguliavimo rizika: nuolatinis standartų sekimas ir ataskaitų teikimas.
- Kainos spaudimas ir trumpi gaminių ciklai: optimizuoti procesus, modulinis dizainas ir lanksti gamyba.
Kaip pasirinkti PCB surinkimo procesą ir partnerį
PCB surinkimo metodo pasirinkimas priklauso ne tik nuo to, ar plokštėje naudojamas SMT, ar THT. Prototipui gali prireikti lanksčių tiekimo šaltinių ir greito inžinerinio grįžtamojo ryšio. Mažos apimties produktui gali prireikti dažnų perėjimų prie skirtingų komponentų ir pasikartojančių bandymų. Pridėkite savo Gerber failus, medžiagų sąrašą ir projekto pastabas, kad tiekėjas galėtų pateikti tikslią kainą ir gamybos planą. Atsiųskite užklausą šiandien.
