Dvitėjinės sijos I-BEAM susideda iš dviejų medinių tašelių, OSB plokštės sienelės ir yra skirtos įvairių pastatų stogams ir perdangoms. Tai modernus ir ekonomiškas sprendimas statybų sektoriuje, skirtas tiek gyvenamųjų, tiek komercinių pastatų stogams ir perdangoms. Kadangi šios sijos išsiskiria ypatingu tvirtumu, lengvumu ir ilgaamžiškumu, tai yra puiki alternatyva tradicinei statybinei medienai.
Dvitėjinės sijos yra jungiamasis konstrukcinis elementas, kuris turi dvi vadinamąsias lentynas (flangus arba flanšus) ir juos jungiančią sienelę. Jeigu šias sijas lygintume su medienos masyvo tašais, naudojamais karkasinėje statyboje, tai dvitėjinės I beam sijos yra labai tikslių standartizuotų matmenų, ką ne visada galima pasiekti naudojant masyvo tašus. Sijos daug lengvesnės, šiltesnės, jas naudojant pasiekiami geresni atitvarų šilumos perdavimo rodikliai, jos stabilios ir nereaguoja į atmosferos pokyčius, bet dėl savo konstrukcijos atlaiko didesnes svorio, lenkimo jėgas, pastate galimi ilgesni tarpatramiai nei tašų konstrukcijoje, dėl to nereikalingos papildomos atramos, jei architektūriškai tai nebūtina.
Dvitėjinių sijų konstruktyvas suteikia daug daugiau laisvės - nereikia sukti galvos, ar yra tokių išmatavimų medžio masyvo elementų. Galima projektuoti didesnes erdves be papildomų atramų, nedarant sudėtingos konstrukcijos.
Dvitėjinių sijų konstrukcija ir ypatumai
Medinės dvitėjinės sijos susideda iš dviejų medinių tašelių (viršutinio ir apatinio), kurių matmenys gali būti 45×60 mm arba 45×90 mm, priklausomai nuo paskirties. Šie tašeliai gaminami iš džiovintos, mikrodygiais sujungtos medienos, kurios drėgmė neviršija 18%. I-BEAM medinių dvitėjinių sijų sienelė yra pagaminta iš 10 mm storio orientuotų skiedrų plokštės (OSB), kuri tiksliai apdirbama ir tvirtai įsijungia į tašelius, užtikrinant konstrukcijos stabilumą.
Dvitėjinė sija garantuoja konstrukcijos stabilumą, lyginant su medienos masyvu geriau atlaiko apkrovas ir kirpimo bei gniuždymo jėgas. Pastarąsias jėgas perima lentynos arba flangai, jos mažiau veikia sienutę, tuo pačiu ir visą konstrukcinį elementą. Bandymais nustatyta, kad OSB plokštės sienutė, skirtingai nuo medžio dulkių plokštės, neišlinksta netgi esant ilgalaikei apkrovai.
Tokia konstrukcija ne tik taupo medieną, bet ir šilumos energiją - apšiltinta jis bus gerokai šiltesnė nei medienos masyvo sija. Dvitėjinės sijos žymiai sumažina šilumos tiltelius, nes medienos, lyginant su masyvo tašais, nedaug - tik 10 mm storio sienelė ir klijuotų pušinių tašų 72x47 mm flangai, gegnių, sienų - 47x47 mm ir kt.
Panaudojimas ir privalumai
Dvitėjinės sijos yra puikus pasirinkimas, kai reikia tvirtumo, bet nenorite sunkios konstrukcijos. Jos leidžia dengti didesnius atstumus be papildomų atramų, todėl pastatai tampa erdvesni ir patogesni. Jos ypač praverčia statant perdangas, stogus ar karkasinius pastatus, kur svarbus patikimumas ir ilgaamžiškumas.
Dvitėjinės sijos vis dar kiek gąsdina kaina. Tačiau pabrangus medienai jau verta paskaičiuoti statybos iš dvitėjinių sijų kainą, bei ar verta jas naudoti perdangoms. Nuo seno iki šiol Lietuvoje perdangų konstrukcijose naudojamos medienos masyvo sijos, tašai, lentos. Stogų konstrukcijose medinės dvitėjinės sijos pamažu plinta, o perdangose naudojamos rečiau. O jos ypač naudingos, jei yra ilgi tarpatramiai.
Panaši situacija buvo ir su OSB plokštėmis. Dabar jau niekas ant stogo konstrukcijos klodamas bitumines čerpes paklotui nenaudoja medinių lentų, nes tam tikslui daug tinkamesnės yra OSB plokštės. O kažkada jos buvo naujiena, ne visi jomis pasitikėjo, dabar gi nėra nė vienos statybvietės, kur šios plokštės nebūtų naudojamos. Manau, taip atsitiks ir su medinėmis dvitėjinėmis sijomis.
Dvitėjinės sijos gali būti tvirtinamos atremiant į laikančiųjų sienų karkasą arba tvirtinamos į kilpinius laikiklius. Sijų gamintojas rekomenduoja, jog laikiklio aukštis turėtų būti ne mažesnis kaip 2/3 sijos aukščio, kad užtikrintai atlaikytų kirpimo ir gniuždymo jėgas.
Dvitėjinėje perdangoje patogu montuoti infrastruktūros sistemas: vandentiekio, kanalizacijos, elektros instaliacijos.
Atviros dvitėjinės sijos kambarių lubose yra būdingas bruožas - paliekamos atviros konstrukcijos, neslepiamos inžinerinės sistemos. Dvitėjinių sijų ritmas lubose taip pat yra savotiška nuoroda į tradicines sijas. Be to, ant sijų lentynų galima sumontuoti modernų LED apšvietimą, kuriantį žaismingą šviesos šešėlių žaismą.
Dvitėjinės sijos sprendžia apkrovų ir tarpatramio ilgio problemą. Betonu užlieta perdanga ne tik atlaiko apkrovas, bet visam karkasui suteikia svorio ir puikiai izoliuoja garsą.
Kadangi maksimalūs įtempiai koncentruojasi viršutiniame ir apatiniame flanšuose, jiems sujungti pakanka plonos tvirtos standumo briaunos. Tokia konfigūracija užtikrina puikias lenkiamojo standžio ir stiprio charakteristikas. Flanšai daugiausiai daromi iš pjautinės medienos, o standumo briaunos - iš OSB ar klijuotos faneros.
Dvitėjinės sijos gaminamos iki 18-20 m ilgio, o masyvios medienos sijos tokių tarpatramių neperdengia. Kadangi sijos labai lengvos, statybvietėje nereikalingi sunkūs kėlimo mechanizmai. Dėl šių pranašumų dvitėjinės sijos užsitarnavo gerą reputaciją projektuotojų ir konstruktorių tarpe.
Montavimo procesas ir praktiniai aspektai
Dvitėjines sijas užsakinėjome dviem etapais. Pirmu etapu pirkome tik tai, kas buvo sandėlyje. O buvo per ilgos ir per aukštos 5 cm, bet negalėjome laukti 3,5 mėn. ir nieko nedaryti. To pasekoje, kitos sijos turėjo būti didesnio aukščio, o tai lygu didesnė kaina. Sijų matmenys: aukštis 350 mm, plotis 47/47 ir 72/47 mm. Kai kur siauresnės, bet daugumoje platesnės. Nupjovėme tai, kas nereikalinga, o kur išėjo, likučius panaudojome tarpams tarp dvitėjinių sijų.
Antra partija atėjo tik po 3,5 mėn, t.y. jau rudenį. Forsavome ir skubėjome, kad jas kuo greičiau užsikeltume ir užsidengtume stogą bent su difuzine plėvėle, OSB ir laikina plėvele iki prasidės lietūs. Spėjome, bet nespėjome pasidaryti parapetų ir užklijuoti EPDM dangos.
Pirmos partijos sijų viršų ištepėme antiseptikais nuo gaisro bei pelėsio, nes žinojome, jog jos gana ilgą laiką stovės po atviru dangumi. Sijas suskirstėme į kelias krūvas, kranas jas užkėlė ten, kur strategiškai patogiausia, o mes jau rankomis jas išskirstėme.
Pirmiausia reikėjo į tikslią vietą pastatyti šoninę siją palei ilgiausią namo kraštinę. Jungėme dvi sijas viena su kita, kurias Paulius sutvirtino metalinėmis plokštelėmis. Kad išlaikyti vienodą atstumą nuo blokelių kraštų, naudojome siūlą. Visas kitas sijas prie mūrlotų tvirtinome metaliniais kampainiais, prikalant su 7 vinimis ir 6 medsraigčiais iš šonų. Paulius papildomai tvirtino fanerą prie sijų galų (taip rekomendavo gamintojai).
Dedant beveik visas sijas, reikėdavo tai drožti mūrlotą, kad sija gultų gerai ir nebūtų išsikišusi lyginant su kitomis, tai pakišti "pakištukus", kad tą siją pakelti. Buvo nemažai žaidimo, nes sija guldavo ant 3-4 taškų, o jas dėjome jau ant su nuolydžiu suformuoto monolitinio žiedo.
Kad sijos stovėtų tvirtai, jas tarpusavyje tvirtinome trumpesniais dvitėjinių sijų gabaliukais. Juos prie ilgųjų sijų tvirtinome metaliniais kampukais. Tiesa, intarpus dėdavome ne bet kaip, o tokiais atstumais, jog dedant vatą, ją reiktų kuo mažiau pjaustyti.
Po 3,5 mėn. (spalį) gavome antrą partiją dvitėjinių sijų ir labai smarkiai kibome į darbus, kad spėtume užsidengti stogą bent jau su OSB iki žiemos. Šį kartą krano nesamdėme, susinešėme sijas rankomis, o Paulius ir mano tėtis užkėlė jas kopėčiomis. Darbas vyko sparčiau, nes sijos buvo vientisos ir gulė tik ant dviejų taškų.
Tuo pačiu dar reikėjo ant stogo užsikelti visas OSB plokštes. Vyrai tam naudojo rankas. Vieną dalį buvome užsikėlę vasarą (tam reikia 3 žmonių), kitą - dar aklinai neuždengus stogo sijomis. Kaip vyksta kėlimas? Du žmonės stovi ant stogo, vienas kopėčiomis užkelia plokštę, o stovintys aukštai ją priima. Varginantis darbas, nes OSB buvo 154 vnt. po 250x675x22 mm.
Dvigubos sijos tiltinio krano dalys ir sudėtis – išsamus vadovas
STOGO DIFUZINĖ PLĖVELĖ IR OSB MONTAVIMAS
Difuzinė plėvelė montuojama virš dvitėjinių sijų. Ant plėvelės tvirtinami stogo “makaronai”, ant jų kita kryptimi 45x45 tašai ir OSB plokštės. Difuzinė plėvelė skirta drėgmės išgarinimui iš vatos. Rinkomės DELTA MAXX PLUS, kuri yra tvirtesnė.
Abu plėvelės kraštai lipnūs ir juostas reikia klijuoti prasilenkiančiai. Šlaitiniams stogams užtenka 15 cm, o kadangi mūsų plokščias, užleidome daugiau - 25 cm. Geriausia plėvelės klijavimui pasirinkti visiškai nevėjuotą dieną. Kas be ko, mums tokia prabanga pasitaikė labai retai, tad kažkuriuo metu plėvelę laikiau ir aš, nes vėjas per visą stogą ištemptą plėvelę labai gerai kelia. Idealu, jeigu dirba mažiausiai 3 žmonės. Vienas stovi viename gale, kitas - kitame, trečias - iš apačios prilaiko plėvelę, ketvirtas gali migruoti. Plėvelė turi būti ypatingai gerai įtempta, pageidautina be jokių raukšlių, tiesi, kaip styga, kad nesikauptų vanduo.
Įtempus plėvelę ant jų montavome “makaronus”. Plėvėlė yra tarp makarono ir dvitėjinės sijos, tad vaikščioti galima buvo tik ant tų vietų. Papildomai patogesniam vaikščiojimui ant stogo vyrai naudojo OSB plokštes. Jos tarnavo, kaip grindys. Stogo makaronams naudojome impregnuotą medieną, o juos klijavome su vinių sandarinimo juosta Gerband G603 bei prikalėme vinimis. Tašus (irgi impregnuotus) prisukome medsraigčiais.
Pačią difuzinę plėvelę pasilikome ilgesnę iš visų kraštų, užlenkėme ir ištraukėme tada, kai pradėjome dėti PIR ten, kur bus skalūno konstrukcija. Plėvelę priklijavome prie PIR tam, kad kondensatas nulašėtų į namo išorę, o ne į apšiltinimo sluoksnį.
Kartą papuolė didelė liūtis, dar nebuvome niekaip pridengę plėvelės. Vandens tą naktį prilijo rekordiškai daug. Prisikaupė "balionai" vandens, kai kur atplyšo juostos. Sugaišom visą dieną padariniams likviduoti ir sujungimus perklijavome su SIGA Wigluv juosta.

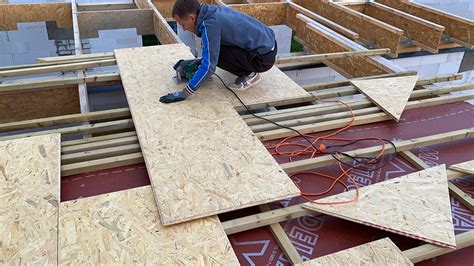

OSB uždėjimas ant stogo buvo paskutinis praėjusių metų darbas (neskaitant viso stogo apdengimo laikina plėvele, kad OSB negautų vandens). OSB dėjome keliais etapais - vieną dalį uždengėme rugsėjo mėnesį ir iškart uždėjome laikiną plevėlę. Kitą dalį uždengėme spalio mėnesį. Viso stogo su OSB nuotraukų ar video neturiu, nes visada arba viena dalis, arba viskas būdavo uždengta laikina plėvele. Iš viso 260 kv.m stogo plotui pirkome 154 vnt. 2500x675x22 mm plokštes su išdrožomis. Sumokėjome 3377 Eur (pirkome 2021 gegužės mėn.). Dar vėliau papildomai pirkome OSB parapetams (1160 Eur).
OSB prie medinių tašų tvirtinome su medsraigčiais. Ilgiausiai užruko OSB pjaustymai ten, kur buvo formuojami stogo nuolydžiai į įlajas, bet šiaip pats darbas nėra sudėtingas. Įpusėjus Paulius ir man leido visus medsraigčius susukti, įgavau pasitikėjimą ir jam laiko sutaupiau :) OSB pjovėme ant stogo - tarp sijų išsitiesėm pagalius, kad ant difuzinės plėvelės nemesti šiukšlių. Jeigu kur patekdavo smulkių šiukšlelių, išpūsdavom, kad neužkonservuotume jų po OSB.
Iš pradžių Paulius sujungimus tarp OSB sandarino su silikonu, bet gavome pastabą, jog tose vietose neprisiklijuos EPDM danga, tad šio darbo nebedarėme. Stogas buvo uždengtas su laikina plėvele maždaug 9 mėnesius.
Kai kur OSB gavo drėgmės pro skyles, kur buvo sukti varžtai ar kur atsirado skylutės ant plėvelės. Bandėme visaip sandarinti, bet kai kur vis tiek vanduo prabėgo. Yra pajuodavimų, bet jie neturėtų turėti įtakos, nes OSB nėra stipriai išsipūtusi (paveiktas tik viršutinis sluoksnis). Kaip tik neseniai išpjovėme gabalą tokios pajuodusios OSB, pjūvyje nesimato jokio poveikio, visiškai sveika, išskyrus viršų. Meistrai, kurie klijavo EPDM dangą sakė, jog nieko baisaus ir pajuodusių plokščių nereikėjo keisti.
Nuolydžių formavimas į įlaidas
Plokščiam stogui reikia suformuoti nuolydius į įlajas lietaus vandeniui nubėgti. Pas mus jų bus 3, nors buvo suprojektuotos 4. Paulius pagalvojo, jog viena įlaja, kuri buvo suplanuota ant įėjimo kampo, neatliks savo darbo, nes pro ją būtų peršokęs vanduo.
Stogo nuolydžiai po 1,1 laipsnio. Nebeliks ir lietvamzdžių, matomų ant fasado, kurie tikrai nepuošia vaizdo. Du lietvamzdžius iš lauko keliame į garažo vidų. Vamzdžiai nueis po pamatu, o lietaus vanduo subėgs į specialiai tam iškastą šulinį sklypo kampe. Didžioji dalis vandens nuo stogo subėgs į garaže esančius lietvamzdžius, o mažesnė dalis į terasos kolonoje paslėptą lietvamzdį.
Visos įlajos šildomos, dvi - gamykliškai, o vienai atsivesime kabelį.
Visi, kam Paulius skambino, siūlė vamzdžius klijuoti su SIGA juosta, bet kaip galima pasiekti sandarumą, jeigu prie tos vietos neįmanoma prieiti? Ieškojome būdų, kaip galima sandariai padaryti šią vietą (kur vamzdis praeina pro difuzinę plevėlę). Reikalingas maksimalus sandarumas, nes vata praranda savo šilumines savybes, jeigu joje juda oras. Suradome būdą - manžetus. Jie klijuojami prie difuzinės plėvelės, bet dar papildomai apklijuojame SIGA plėvele, nes manžetai pasirodė lyg popieriniai.
Įlaja turi būti žemiau nei stogo paviršius, kad joje susikaupęs vanduo nubėgtų žemyn.
Iš jūrinės faneros išpjovėme plokštę ir išformavome nuolydius bei ištepėme viską impregnantu (žalias). Ant viršaus uždėjome įlają su EPDM danga, o klijuojant stogo EPDM dangą, viskas gražiai pasislėpė.
Nuolydžius formavome iš medienos. Buvo vargelio pasidaryti viską teisingais atstumais (šitą darbą davėme mano uošviui), bet darbas pavyko. Po to viską užsidengėme su OSB plokštėmis. Išsitempėme siūlus tarp kampų, kad būtų orientyras, išsidrožėme pagaliukus pagal nuolydį, kuriuos dėdavome ant medinių tašų (jie ir davė visą nuolydį), o ant jų jau tiesiog pritvirtinome OSB plokštes.
