Kai kalbama apie namo apšiltinimą, paprastai pirmiausia galvojama apie pastato konstrukcijų šiluminę varžą. Varža nesunkiai padidinama didinant šiltinimo medžiagų storį. Taip, konstrukcijų varža labai svarbu, tačiau dar svarbiau tinkamas namo užsandarinimas. Net 80 proc. šilumos nuostolių patiriama per nesandarumus lubose, sienų ir lubų sandūrose, langų rėmuose. Taigi, šiltinimo efektyvumą pirmiausia lemia pastato sandarumas ir tik paskui - atitvarų šiluminė varža.
Visų gyvenamųjų, viešosios paskirties ir pramonės pastatų projektavimo šiluminius reikalavimus nustato Statybos techninis reglamentas STR 2.05.01:1999 “Pastatų atitvarų šiluminė technika”. Šis reglamentas naudojamas projektuojant naujus ir rekonstruojant esamus pastatus. Pagrindinė reglamento nuostata yra normuoti viso pastato šilumos nuostolius priklausomai nuo pastato paskirties (gyvenamasis, viešosios paskirties ar pramoninis pastatas) ir pastato dydžio.
Pagrindiniai terminai ir skaičiavimai
Reglamente pateikiamos visų pastato atitvarų - stogų, perdangų, grindų, sienų, langų ir durų - norminės ir leistinosios šilumos perdavimo koeficiento U vertės. Šilumos perdavimo koeficientas U yra pagrindinis kriterijus, naudojamas įvertinti šiluminę izoliaciją pastato. Pagal jį nustatomas šilumos kiekis, kuris gali prasiskverbti per pertvarą. Šiluminė varža R priklauso nuo medžiagos tipo ir jos storio. Kuo didesnė šilumos varža, tuo šiltesnė yra pertvara (tai geresnis izoliatorius). Šilumos laidumo koeficientas λ yra fizikinė bet kuriai medžiagai būdinga savybė ir nepriklauso nuo jos storio. λd - Deklaruojamas šilumos laidumo koeficientas.
Atitvaros šiluminė varža R=1/U; m²K/W.
Suprojektavus konkretų pastatą, apskaičiuojami jo norminiai šilumos nuostoliai, sumuojant pastato atitvarų ploto ir norminių tų atitvarų šilumos perdavimo koeficiento verčių sandaugas pagal formulę:
Htn=ΣAi×Uni
Po to projektuojamas kiekvienos konkrečios pastato atitvaros apšiltinimas. Kiekvienos jų šilumos perdavimo koeficientas turi būti ne didesnis už leistinąją vertę. Rekomenduojama projektuoti atitvaras, kurių šilumos perdavimo koeficientai kuo mažiau skirtųsi nuo norminių šilumos perdavimo koeficientų verčių. Suprojektavus visų atitvarų apšiltinimą, skaičiuojami pastato savitieji šilumos nuostoliai, sumuojant konkrečių suprojektuotų atitvarų šilumos perdavimo koeficientų ir jų plotų sandaugas. Turime gauti pastato šilumos nuostolius, neviršijančius Htn.
Ši projektavimo metodika leidžia tam tikrose ribose keisti kiekvienos pastato atitvaros apšiltinimo lygį. Jeigu statytojui pigiau apšiltinti stogą, negu sienas, jis gali padidinti stogo apšiltinimo storį ir sumažinti sienos apšiltinimo storį taip, kad nebūtų viršyti pastato savitieji šilumos nuostoliai. Taip pat galima koreguoti ir kitų pastato atitvarų apšiltinimą.

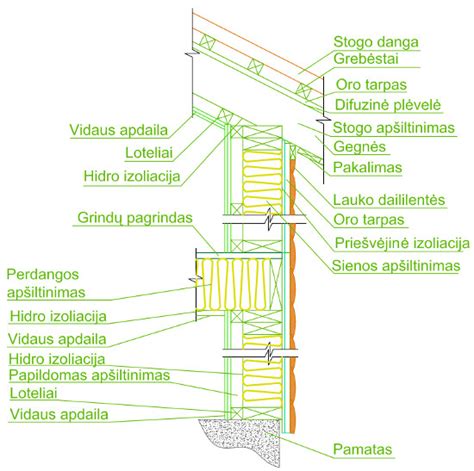

Nuo 2016 m. lapkričio mėn. naujai projektuojamų pastatų sienos šiluminė varža R turi būti ne mažesnė kaip 8,33 m²·K/W. Vertinant konkrečiai namo sienų konstruktyvo šiluminę varžą, tam, kad būtų pasiekta A energetinio efektyvumo klasė, ji turi būti ne mažesnė nei 8,33 m²·K/W. Apytikslis skaičiavimas daromas įtraukiant du pagrindinius sienos elementus ir atskirai paskaičiuotą jų šiluminę varžą - statybinių blokelių mūrą ir apšiltinimo medžiagą (ar tai būtų putų polistirolas, mineralinė vata, ar kita).
Stogų apšiltinimo ypatumai
Kalbant konkrečiai apie stogų apšiltinimą, apšiltinimo lygis labai priklauso nuo stogo tipo. Jeigu apšiltinama pastogės perdanga, naudojamos pigios biriosios apšiltinimo medžiagos, rekomenduojama apšiltinti kuo storesniu sluoksniu. Šilumos perdavimo koeficientas turėtų būti 0,15-0,18 W/m²K (atitinkamai šiluminė varža - 5,5-6,5 m²K/W). Jeigu apšiltinamas šlaitinis stogas, naudojamos brangesnės termoizoliacinės medžiagos, didinamas apšiltinimo storis mažina patalpos tūrį, todėl rekomenduojami šilumos perdavimo koeficientai yra 0,18-0,23 W/m²K (atitinkamai šiluminės varžos 4,5-5,5 m²K/W). Plokščiojo sutapdintojo stogo šilumos perdavimo koeficientai gali būti dar didesni, kadangi naudojamos dar brangesnės termoizoliacinės medžiagos.
Visi žinome, kad šiluma kyla į viršų, todėl per stogą netenkama net iki 30 proc. pastatui apšiltinti sunaudojamos šilumos. Statybos techniniame reglamente (STR 2.05.01:2005) nurodoma, kad norminis stogų šilumos perdavimo koeficientas U yra 0,16 W/kv.m K (t.y. šiluminė varža R ne mažesnė nei 6,25 kv. m.K/W), o tai reiškia, kad optimalus izoliacinės medžiagos storis turi būti 25-30 cm. Toks storis užtikrina gerą palėpės izoliaciją nuo vasaros metu, net iki 60 ir daugiau laipsnių įkaistančio stogo, o žiemą sumažina namo apšildymui sunaudojamos energijos nuostolius.
Priklausomai nuo namo konstrukcijos, stogo gegnių projektuojamas storis dažniausiai yra 20 cm. Dažnai pasitaiko, kad vata įstatoma tik tarp gegnių, po to dedama garo izoliacinė plėvelė ir gipso kartono plokštė. Tačiau toks šiltinimas nėra efektyvus, nes žiemą gegnės peršala ir gaunasi šalčio tiltai, ko pasekoje patiriami dideli šilumos nuostoliai. „KnaufInsulation" rekomenduoja apšiltinti palėpę dviejų sluoksnių natūralios mineralinės vatos izoliacija, pagaminta naudojant Ecose® Technology technologiją. Antras vatos sluoksnis (mažiausiai 5 cm storio) taip pat uždengia ir gegnes. Pirmas vatos sluoksnis dedamas tarp gegnių, o antras, papildomas sluoksnis - po gegnėmis, tarp vidinių, gipskartonio plokščių tvirtinimui skirtų profilių.
Kaip pasiekti kuo didesnę šiluminę varžą šiltinant šlaitinį namo stogą? Mūsų pasiūlymas būtų toks: 1. Ant gegnių montuoti 25 mm plaušo plokštes su sujungimais (R=0.5). Nebereikės jokių difuzinių plėvelių. 2. Tarp gegnių montuoti EKOLOGIŠKĄ 20 cm Unifit 035 izoliacinę vatą (R=5.7). 3. Iš vidaus ant gegnių naudoti AIRGUARD aktyviąją garo izoliacinę plėvelę su ALU refleksu (R=0.46 arba +10%). 4. 5 arba 10 cm iš vidaus perkloti gegnes Naturboard 35 (R=1.43 arba 2,85). Jūsų stogas bus apšiltintas visiškai ekologiškomis medžiagomis, kambariuose, kuriuose Jūs ir Jūsų šeima miegosite ir kvėpuosite švariu oru be formaldehidų ir kitų cheminių medžiagų ir chemikalų, kurių prisotinti populiarūs produktai ir vatos.
Šiluminės varžos matavimas ir tipai
Iš šiluminės varžos veikimo principo galima suprasti, kad tai yra jutiklis, kurio išvestis yra varžos vertė. Norint išmatuoti varžos vertę, reikia sujungti laidus abiejuose rezistoriaus galuose, tačiau paprastai metaliniai laidai ir šiluminiai rezistoriai turi savybę, kad varžos vertė kinta kintant temperatūrai, o laidų sukeliami varžos pokyčiai ne tik nekeičia. Kad išspręstų šią problemą, matavimo priemonė turi bet kuriuo metu pajusti laido varžą, kad pašalintų jo įtaką. Jei norite pajusti vielos gabalo varžą, turite ją aptikti iš abiejų galų. Šiluminė varža pagrįsta varžos terminiu poveikiu temperatūros matavimui, tai yra charakteristika, kad rezistoriaus varža kinta priklausomai nuo temperatūros. Todėl tol, kol matuojamas šiluminės varžos varžos pokytis, galima išmatuoti temperatūrą.
Šiuo metu daugiausia yra dviejų tipų metalo šiluminė varža ir puslaidininkinis termistorius. Metalinių šiluminių rezistorių varžos vertę ir temperatūrą paprastai galima išreikšti tokiu apytiksliu ryšiu, būtent rt=rt0[1+ α(t-t0) ] čia rt - varža esant temperatūrai t; rt0 yra temperatūra t0 (dažniausiai t0=0 laipsnis ) atitinka varžos reikšmę; α yra temperatūros koeficientas. Ryšys tarp puslaidininkinio termistoriaus varžos ir temperatūros yra rt=aeb/t, kur rt - varža, kai temperatūra yra t; a ir b priklauso nuo puslaidininkinės medžiagos struktūros konstantos.
Palyginimui, termistorius turi didesnį temperatūros koeficientą ir didesnę varžos vertę kambario temperatūroje (paprastai daugiau nei keli tūkstančiai omų), tačiau pakeičiamumas yra prastas, netiesiškumas yra rimtas, o temperatūros matavimo diapazonas yra tik -100~300 laipsnių. Jis plačiai naudojamas buitinės technikos ir automobilių temperatūros aptikimui ir valdymui. Metalo šiluminė varža paprastai tinka temperatūrai matuoti -200~500 laipsnių diapazone.
Šilumos laidumo formulės intuicija | Fizika | Khan akademija
Sandarumas ir šilumos nuostoliai
Tuo šilčiau. Ir tai atrodo tiesa. tarpas. kad šilta tikrai nebus. Panagrinėkime dar vieną faktą. resursus. (lubas, sienas, langus). oro baliono. kurį vėl reikia šildyti. tik didinant atitvarinių konstrukcijų sandarumą. ir kondukciniu būdais, t. y. varžą. efektyvumą? šiuo klausimu. konstrukcijas. konstrukcijas. sandarumas. daugiau kaip 100 proc. sutaupoma tik 3 proc. sandarus ir "nekvėpuos"? jos laidumą vandens garams. sluoksnį. garai, ir oras. medžiagų. tūkstančius kartų. patalpose? žmogaus kvėpavimui. ir sveikatos problemomis. kie būtina. pasikliaujama šilumine varža. 4,54 m2K/W. šilumos. per konstrukcijas, t. y. musę? iš vatos.
Jeigu statytojui pigiau apšiltinti stogą, negu sienas, jis gali padidinti stogo apšiltinimo storį ir sumažinti sienos apšiltinimo storį taip, kad nebūtų viršyti pastato savitieji šilumos nuostoliai. Taip pat galima koreguoti ir kitų pastato atitvarų apšiltinimą.
Naujai statomose pastatytuose įmonė EuroPanels turi savo pasiūlyme energijos taupančius plokštes su PUR ir EPS šerdimi. Pastatas tinkamai suprojektuotas ir pastatytas iš daugiasluoksnių plokščių EuroPanels, gali gerokai sumažinti vėlesnes jo priežiūros kainą. Jei kalba eina apie jau egzistuojančius objektus, EuroPanels įmonė sukūrė produktus specialiai skyrus termomodernizacijai. Apskaičiuojant koeficientą U jau esamo pastato, galite nustatyti ant kiek įmanoma, sumažinti šilumos nuostolius, per papildomą apšiltinama išorinių sienų ir stogų. Svarbu žinoti, kad šilumos nuostoliai per išorines sienas, pvz. vienos šeimos namo gali sekti 35% o šilumos nuostoliai per stogą įvertintos mažiausiai 25%.
